Пошаговая инструкция с видео по постройке каркасных домов своими руками

Проекты

Проекты каркасно-щитовых домов имеют большое разнообразие. Одноэтажные просторные дома имеют большую площадь, но это в том случае, если размеры участка позволяют не экономить землю под строительство. Если же участок ограничен, на нем можно поставить только небольшой дом размерами 5х5 или 6х4 м, то выбирают двухэтажные или мансардные варианты.

Компактный 1-этажный каркасно-щитовой дом 11,40 x 10,46 м

В проекте заложены:

• 2 санузла, кухня, гостиная;
• тамбур, холл, спальня и терраса.

Представленный проект жилого дома предлагает отделку стен снаружи сайдингом. В качестве фундамента использована монолитная плита. Каркас дома выполнен из древесины как снаружи, так и внутри, а уж для перегородок использованы листы ГКЛ на металлокаркасе. Первый этаж: пол по монолитной плите, перекрытие на чердаке — деревянные балки. Дом оснащен многоскатной крышей с битумной черепицей на крыше. Окна — металлопластик.

Одноэтажный дом со встроенным гаражом и террасой 14,03 х 13,54 м

Планировка проекта содержит:

• 3 спальни, кухня, гостиная, холл;
• санузел, ванная, бойлерная, зимний сад, гараж.

Дом установлен на свайный фундамент, деревянный каркас с тепло- и шумоизоляцией между стойками. Для внешних отделочных работ использованы камень и штукатурка, в качестве кровельного материала — битумная черепица. Для внутренних отделочных мероприятий — ГКЛ на металлическом каркасе.

Одноэтажный дом с мансардой, гаражом, верандой и лоджией 167,79 кв. м

Планировка просторного дома предусматривает:

• 2 холла и тамбур;
• гостиная, кухня, веранда;
• столовая, санузел, бойлерная, гараж, веранда.

Дом установлен на свайно-ростверковом фундаменте, деревянный каркас для наружных и внутренних стен, перегородки из ГКЛ, металлопластиковые окна, деревянная лестница на мансардный этаж. Пол первого этажа настелен по деревянным балкам перекрытия. Многоскатная крыша накрыта металлочерепицей.

Проект двухэтажного жилого дома с террасами 125,57 кв. м

В этом проекте планировкой заложены:

• спальня, кухня, гостиная;
• холл, бойлерная, санузел.

Для наружной отделки здания использована штукатурка, под штукатуркой – деревянный каркас и утеплитель из минеральной ваты. Для внутренних стен также использован деревянный каркас и ГКЛ. Здание собрано на свайно-ростверковом-буронабивном фундаменте. Кровельный материал — металлочерепица, окна деревянные.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Подготовка участка

Пошаговое строительство любого каркасного доманачинается с подготовительных работ. Изначально нужно определиться с местом для строительства, убрать с этой территории все, что может помешать возведению нового дома (деревья, кусты, траву и т. д.). Если пропустить этот этап, разметка участка может быть с погрешностями, что приведет к неровным стенам и проблемами с эксплуатацией дома.

Важно! В зависимости от рельефа местности, нужно определиться с типом фундамента. При необходимости территорию выравнивают, ведь плитный и ленточный фундамент требует ровного слоя почвы

Свайный или столбчатый фундамент подходит для бугристой местности.

После этого приступаем к разметке участка. Этот этап позволяет прослеживать ровность стен на первом этапе земляных работ (рытья траншей для фундамента). К нанесению разметки на землю стоит отнестись со всей ответственностью, чтобы избежать ошибок в дальнейшем. Если разметка будет неровной, то и стены будущего дома будут идти неправильно, а исправить это на последующих этапах строительства очень сложно.

Разметка проводится следующим образом: по углам будущего строения ставятся колышки, а между ними растягивается нитка

Важно следить, чтобы угол был ровным. Но если используется столбчатый (свайный) фундамент, разметка проводится иначе

Тогда на земле отмечается месторасположение каждой отдельной сваи.

Подготовка к изготовлению

На подготовительной стадии следует выяснить размеры будущего строения, нагрузку на фундамент вышестоящих конструкций и несущую способность грунта. Перед возведением каркасного дома можно самостоятельно выполнить исследование почвы. Для этого необходимо пробурить несколько ям на участке. Глубина скважины — ниже 50 см подошвы фундамента. Таким способом определяется тип грунта и отсутствие водоносных слоёв.

Характеристика грунтов:

• Скальные — почвы с высоким содержанием камня или гравия, отличаются крепким основанием, хорошо удерживают нагрузку, не собирают воду.
• Крупные пески — представляют собой крепкое основание с низкой пучинистостью.
• Мелкопесчаные — плохо подходят для строительства, так как отличаются высокой пучинистостью. Они собирают воду в верхних слоях и выталкивающим образом действуют на фундамент.

Расчёты глубины и количества столбов

Столбчатые основания бывают заглублёнными (для водонасыщенных и глиняных грунтов) и малозаглублёнными (для скальных и песчаных почв с низким уровнем залегания грунтовых вод). Высота заглублённого фундамента зависит от средней глубины промерзания почвы в вашей местности. Подошва такого основания должна располагаться ниже этого уровня на 30–50 см. Перед началом работ следует рассчитать нагрузку дома, для этого суммируется вес стен, перекрытий, кровли и масса фундамента.

Тип конструкции	вес
Каркасные утеплённые стены толщиной 15о мм	25–50 кг/м²
Деревянные балки с перекрытиями и утеплителем	90–140 кг/м²
Кровля и снеговая нагрузка
Металлическая	45–60 кг/м²
Из гибкой черепицы	45–65 кг/м²
Керамическая	75–115 кг/м²
Снеговая нагрузка в разных регионах России
Средняя полоса	100 кг/м²
Южные регионы	50 кг/м²
Северная часть страны	90 кг/м²

Для определения веса железобетонного столбчатого фундамента нужно его объем умножить на удельный вес железобетона (2500 кг/м³). Для подсчёта веса одного столба используется следующая формула: V=3,14*G²*h. V — объем столба, G — радиус столба, h — высота столба. Все величины указаны в метрах. Полученную величину нужно умножить на количество столбов, и у нас получится общий объем фундамента.

Несущая способность разных грунтов (в кг/см²):

Несущая способность грунтов
Галька с глиной	4,5
Крупнопесчаная	6
Среднепесчаная	5
Мелкопесчаная	4
Гравий с глиной	4
Суглинок	3.5
Глина	5

Выбор материала и расчёт количества

Для устройства столбчатого фундамента используются разные материалы:

• Дерево — весьма недолговечный материал, даже при обработке защитными составами прослужит не более 20 лет.
• Каменные столбы — обычно возводятся из бута или гранитных камней. Отличаются долговечностью и надёжностью. Недостаток — массивность и трудоёмкость при постройке.
• Монолитные бетонные столбы.

Для того чтобы рассчитать количество бетона на столбчатый фундамент можно воспользоваться следующей таблицей:

Радиус столба с круглым сечением
7,5 см	0,0176 м³
10 см	0, 0314 м³
15 см	0,07 м³
Квадратное сечение
20х20 см	0,04 м³
30х30 см	0,09 м³
40х40 см	0,16 м³

Арматура для столбчатого основания используется рифлёная, класса А, диаметром 10–12 мм. Металлические прутья нужны той же длины, что и опоры. Для столба диаметром 10–14 мм понадобится 4 прутка арматуры. Их размещают на расстоянии 10 см друг от друга и перевязывают через полметра гладкой и более тонкой арматурой диаметром 6 мм. Таким образом, для двухметрового столба понадобится 8 м толстой и 1,2 м тонкой арматуры. Полученные цифры умножаем на количество опор и получаем метраж необходимой для столбчатого основания арматуры.

Необходимые инструменты

Перед началом строительства необходимо подготовить следующие инструменты:

• Бетономешалка;
• Лопата;
• Рулетка;
• Уровень;
• Гвозди и саморезы;
• Молоток;
• Шнур;
• Колышки;
• Ручной бур;
• Мастерок;
• Трубы или доски для опалубки.

Следующий этап — монтаж чернового пола

Далеепошаговое строительство каркасного дома подразумевает монтаж полов своими руками, видеоможно увидеть ниже. Какими будут полы в будущем доме, во многом определяется за счет выбранного типа фундамента. Их устройство практически не отличается от полов в других домах. Они могут быть бетонными или деревянными. Причем первый вариант встречается крайне редко.

Бетонный пол

Такой вариант пола используется, только если для дома выбран плитный или ленточный фундамент. В первом варианте сам фундамент и есть полом, а вот во втором случае его заливают отдельно, предварительно подготавливая поверхность под фундаментом; укладывается армирующая сетка, а дальше заливается бетон.

Важно! Для полов каркасного дома с ленточным фундаментом используются легкие бетонные смеси, например, керамзитобетон. Кроме того, важно чтобы смесь была более жидкой, это обеспечит ровность пола

Деревянный пол

Устройство таких полов более сложное. Их монтаж для ленточного и свайно-винтового фундамента практически не отличается за исключением некоторых деталей. Как монтируется пол в каркасный дом, ниже представлена пошаговая инструкцияпроцесса.

В первую очередь необходимо сделать нижнюю обвязку, чтобы другие элементы конструкции надежнее держались между собой. Для этого используется брус 150*150 мм или 150*200 мм. Для ленточного фундамента можно использовать более тонкие доски.

Под обвязкой укладывается слой гидроизоляции, который будет защищать деревянные элементы конструкции от влаги. Далее по периметру дома укладывается брус.

Далее нужно обеспечить места соединения брусов. Это делается, чаще всего, в полдерева. Место соединения должно находиться на опоре, если это свайный фундамент, оно лежит непосредственно на свае.

Соединяем бруски обвязки с фундаментом с помощью шпилек или болтов. Дополнительно закрепляем их гвоздями 150-200 мм размером.

Далее необходимо разместить обвязку под внутренними стенами дома, для чего брус крепится к обвязке наружного периметра, а для дополнительной жесткости закрепляется металлическими уголками.

сделать небольшой выступ, который будет служить для лаг некой опорой. Ставим их на ребро на эту опору и прикрепляем к обвязке металлическими уголками и болтами.

Важно! Для скрепления деревянных элементов необходимо использовать только крепления со свинцовым покрытием. Это поможет сохранить материал от коррозии и преждевременного гниения

К нижней части лаг прибиваются доски. Именно они и будут выступать в качестве чернового пола дома.

Приступаем к утеплению полов. Изначально необходимо уложить гидроизоляционную мембрану. Она укладывается внахлест (минимум 10 см), некоторые даже делают два слоя. Далее между лагами необходимо уложить утеплительный материал. Чаще всего это маты минеральной ваты. Их размер должен быть на 2-3 см больше, чем расстояние между лагами, чтобы утеплитель лежал плотно. Сверху тоже необходимо уложить пароизоляционную мембрану, только между ней и самим утеплителем должен быть вентиляционный зазор 50-60 мм.

Далее переходим к укладке чистового пола. Это могут быть обычные доски.

Выбор отделочных материалов

Чтобы защитить и украсить фасад дома, построенного по каркасной технологии, можно подобрать фактически любой материал, не утяжеляющий здание и не создающий дополнительных нагрузок на стены. Окончательный выбор отделки следует сделать еще до постройки фундамента дабы учитывать всю возможную нагрузку.

Среди популярных материалов:

• Металлический и виниловый сайдинг — способ быстрой и недорогой отделки;
• Доски из фиброцемента – для тех, кто не хочет терпеть «капризы» дерева;
• Бетонно-фасадная плитка, имитирующая камень, кирпич либо дерево;
• Блок-хаус, имитирующий бревно;
• Декоративная штукатурка;
• Клинкер под кирпич.

Монтаж блок-хауса на видео:

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

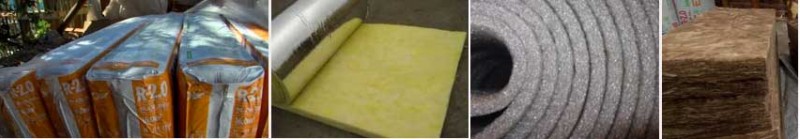

Утеплитель и его варианты

Планируя строительство для своей семьи хорошего каркасного дома, во-первых определяются с его предназначением. Нужно четко знать в какое время года в нем будет проживать семья, круглый год или только в весенне-летний сезон. От этого выбора будет зависеть способ его утепления. Изначально каркасный дом – это элементарная простая конструкция, состоящая из вертикальных стоек и определенного числа горизонтальных обвязок, которую нужно тщательно и качественно утеплять. В процессе строительства все обнаруженные пустоты заполняются специальными материалами с низкой теплопроводностью. А далее, уже при облицовке внутренних и наружных стен, используют разные строительные материалы.

Исходя из этого, делаем вывод, что подходящий тип утепления будет напрямую зависеть от времени эксплуатации дома и от погодных условий, при которых данный каркасный дом будет построен. В качестве утеплителя стен и пола используют пенопласт, пенополистирол, стекловату или минеральную вату – это универсальные материалы.

Технологии каркасного домостроения в видео-уроках и обзорах

Каркасный дом – общее понятие, в которое входит несколько похожих, но существенно различающихся технологий. Изучите все, чтобы сравнить и выбрать оптимальную для себя.

Особенности каркасно-щитового строительства

Самая быстрая технология возведения жилого дома основана на производстве отдельных элементов на заводе и последующей сборке строения на участке. Бригада профессионалов справляется с такой работой за несколько дней. Своими руками собрать дом-конструктор тоже можно, строго соблюдая инструкцию производителя.

В этом видео о строительстве каркасных домов из СИП-панелей вы увидите все шаги сборки всего лишь за несколько минут.

Владельцы участков с опаской относятся к SIP-панелям, считая такие дома недолговечными. Причина сомнений – слишком быстрое возведение и низкая цена. Однако практика показывает, что при грамотном подходе такие строения служат не меньше любых деревянных, а жить в них комфортно и безопасно. Посмотрите видео-отзыв мужчины, который прожил в доме из СИП почти два года.

Сборка каркасно-рамочного дома в видео-уроке

Каркасно-рамочные дома собирают непосредственно на стройплощадке. Сначала возводят каркас, потом делают обшивку, утепление и финишную отделку стен и фасада. Пошаговая инструкция в видео раскрывает все секреты сборки такого каркаса за несколько минут.

Ниже детально показана сборка стен с ригелем по финской технологии.

А еще есть скандинавский метод возведения каркаса дома.

Более подробно об устройстве стен каркасника рассказано в следующем видео-уроке, это видео затрагивает также утепление пола.

Следующий этап утепления каркасного дома – потолок. Здесь, как правило, используют те же теплоизоляционные материалы, что и для стен. Обязательно делать пароизолцию, ветрозащиту и гидрозоляцию – для этого есть удобные в монтаже мембраны. Практичнее выбирать материалы, решающие одновременно несколько задач.

Смотрите инструкцию по утеплению потолка, снятую прямо на стройке.

Что такое фахверк: обзор в видео

Фахверковые дома выглядят дорого, но построить коттедж премиум-класса дешевле, чем купить квартиру такой же площади. Отличительная особенность технологии – видимость каркаса. Жесткий каркас можно не только заполнять плитами или сэндвич-панелями, но и остеклять. В классических проектах сохранены этажные выступы, предназначенные для защиты стен от осадков.

Узнайте, как устроены фахверковые каркасные дома, из видео, изучите плюсы и минусы технологии.

Жесткость каркаса – советы мастера в видео

Прочность каркасного дома зависит от жесткости каркаса. Опытный специалист делится в видео-уроке своими секретами и наработками.

Крыша дома – устройство и монтаж кровли

Крышу дома делают сразу же после сборки каркаса. Форму можно выбирать любую, но для строительства своими руками лучше остановиться на односкатной или двухскатной кровле. В доме с мансардой практична ломаная крыша. Доверяя работу строителям, есть смысл поискать более оригинальные проекты.

Основа кровли – стропильная система и чердачное прикрытие. Эти элементы нужно грамотно рассчитать и правильно смонтировать.

У мягкой кровли тоже немало преимуществ. Здесь другие требования и другая технология монтажа и подготовки крыши.
