Красивая и надежная мансардная крыша своими руками

Преимущества и особенности конструкции

Есть ряд причин, по которым в проект дома включается ломаная кровля, чаще всего они вытекают из достоинств:

• Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
• Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
• В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
• Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.

Чаще всего застройщики прибегают к сооружению кровли с ломаными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:

• Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
• Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. Для начала строительства нужен сложный расчет и грамотный чертеж. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
• Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
• Высокая стоимость установки специальных мансардных окон.

Виды стропильных систем

В зависимости от конструктивного решения стропила могут быть наслонными, висячими или комбинированными. При подборе схемы нужно учитывать размеры пролета и наличие внутренних несущих стен.

Устройство стропильной системы двускатной крыши

Наслонная стропильная система

Этот вид конструкций представляет собой стропильные ноги, опирающиеся на наружные и внутренние стены. Балки как бы «наслоняют», при этом в системе отсутствуют горизонтальные распирающие усилия, которые воспринимаются только капитальными опорами.

Вариант простейшей наслонной системы

За счет меньших напряжений «наслонная» система имеет более простую и дешевую конструкцию. Мауэрлат может укладываться как по периметру здания (если стены недостаточно прочные), так и отдельными участками — коротышами по 60-70 см в местах опирания стропил.

Для усиления системы и уменьшения прогибов используются прогоны, подкосы, стойки. Они перераспределяют напряжения, что позволяет уменьшить сечение несущих элементов.

В коньковом узле стропила соединяются внахлест или встык. Дополнительно устанавливаются накладки на болтах или нагелях.

В зданиях, сложенных из бруса или бревен, роль мауэрлата играет верхний венец. В него врубается нижний конец стропил, который дополнительно закрепляется с помощью проволочных скруток или скоб.

Соединение стропильной ноги с мауэрлатом при помощи вырубки и гвоздей

Наслонные системы собираются на высоте по месту. Все элементы монтируются последовательно. Для временной фиксации используются различные приспособления типа подпорок или прикрученной к фасаду доски. Ускоряет сборку укладка прогона (конькового бруса) перед монтажом стропил.

Подвижный способ крепления стропилы и мауэрлата

Преимущества наслонных конструкций — возможность сборки без грузоподъемных механизмов, меньшие усилия в системе и как следствие, применение пиломатериалов небольшого сечения. Недостаток — при пролетах от 6,5 м нужна внутренняя несущая стена.

Висячие стропила

В отличие от наслонной системы этот вид применяется при отсутствии промежуточной капитальной опоры и достаточно большом пролете (от 6 до 14 м). Усилия в нижнем поясе возникают значительные, поэтому вводятся дополнительные элементы — горизонтальные затяжки или ригели, вертикальные бабки с опиранием на затяжку.

Очень часто висячая система сочетает функции перекрытия, то есть нижние балки используются как основа для потолка или пола. При пролетах до 5 м стропила соединяются затяжкой, более 6 м — добавляются усиливающие ригели, свыше 9 —конструкция включает дополнительные наклонные и горизонтальные связи. Отдельный фрагмент крыши из стропил, затяжки и связей называется фермой.

Стропильные ноги, скреплённые ригелем

Крупные секции собираются на земле. Их поднимают на крышу с помощью механизированных устройств и устанавливают на мауэрлат. Предварительно по поверхности стены устраивается подкладка из гидроизоляционных материалов.

Схема шарнирной фермы с подвеской и подкосами

Поскольку ферма — жесткий элемент, крепление к коньковому брусу более сложное, чем при наслонном варианте. Здесь применяется врубка с усилением накладками из дерева или металла.

Иногда обе системы комбинируются. Между фермами, установленными с шагом 3-4 м, монтируются наслонные стропила. Это несколько упрощает и удешевляет строительство.

Преимущества висячих конструкций — высокая несущая способность, возможность перекрывать большие пролеты без промежуточных опор. Недостаток — сложное изготовление и монтаж.

Мансардная крыша своими руками. Конструкция и особенности.

Наиболее оптимальный вариант планировать создание мансарды еще на этапе проектирования сооружения. Это даст возможность заранее сделать необходимые расчеты несущих конструкций мансарной крыши.
Сама крыша такого плана является многослойной. Она состоит из следующих элементов:

• гидроизоляции;
• элементов системы стропил;
• обрешетки;
• кровли;
• пароизоляции;
• декоративной отделки (внутренней);
• утеплителя.

Создание такой конструкции начинается с ее проектирования

Это важный этап, от качества которого зависят длительность эксплуатации, а также технические характеристики данной части сооружения.
Предварительно осуществляются исследования основы здания, обращается внимание на его архитектурную гармоничность и привлекательность вместе с планируемой мансардой. Производится расчет взаимосвязи инженерных и коммуникационных систем дома с данным участком здания

Если возникнут проблемы в этом, то нужно разработать отдельные тех. решения для нормального использования данного сектора.

Необходимо рассчитать функциональность крыши, ее надежность и необходимую прочность, а кроме этого, все возможные нагрузки.
На этапе проектирования, принимается решение о конструкции и элементах мансарды, которые будут прямо влиять на ее конфигурацию, вид и цельность в сочетании с общей архитектурой здания.

Начало монтажа такой крыши рекомендуют начинать с окон.

Они бывают наклонными и вертикальными. Нужно чтобы такие окна открывались для проветривания пространства. Скатные (наклонные) оконные конструкции должны полностью совпадать с уклоном крыши. Они являются наилучшим вариантом для мансарды, поскольку:

• в помещение проходит максимальное количество света;
• открывается великолепный вид на звездное небо и облака;
• благодаря более простому способу гидроизоляции, стоимость таких окон существенно меньше, чем у вертикальных;
• имеют большую надежность, за счет снижения ветрового воздействия.

Также очень сложным и наиболее важным этапом создания мансардной крыши является стропильная система. К ее установке необходимо подойти со всей возможной ответственностью.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Немного теории ↑

Чтобы говорить на одном языке, стоит вспомнить основные понятия и термины, которыми мы будем оперировать при описании кровельных конструкций. Итак, крыша состоит из 2-х основных систем — силовой и ограждающей. К силовой системе относится мауэрлат и стропильная конструкция, к ограждающей — кровельный пирог, паро-, гидро- и теплоизоляция. Эта статья посвящена именно силовой конструкции, поэтому о кровельных материалах речь идти не будет. Теперь по порядку.

Мансарда — пример рационального использования пространства

Мауэрлат ↑

Мауэрлат используется при строительстве кирпичных, бетонных и каркасных зданий для привязки кровли к несущим стенам и распределения нагрузки стропил по периметру стен конструкции.

На крышу действуют весьма значительные силы за счет ее парусности. Поэтому, чтобы удержать конструкцию кровли на месте при сильном боковом ветре, мауэрлат должен выдерживать колоссальные нагрузки, стремящиеся оторвать и сдвинуть всю систему со стеновой коробки.

Повышенная устойчивость достигается за счет особых способов крепления мауэрлата к стенам здания. Самое капитальное решение — это сооружение армированного пояса на верхнем ряду кладки стен дома. Для этого на стенах делается опалубка, в которую закладывается металлоконструкция и заливается бетон. В заранее определенных точках в сырой бетон вставляются шпильки с резьбой на конце (можно их приварить к арматуре), к которым будет крепиться мауэрлат. Шпильки должны находиться между стропилами, чтобы не сосредотачивать прорезы и отверстия в балке на близком расстоянии.

Мауэрлат крепится шпильками

Также можно закладывать шпильки при строительстве стен в кладку. Или можно вместо шпилек использовать стальную проволоку, продетую под два – три ряда кладки и свободными концами выведенную наверх для привязки мауэрлатной балки.

Чаще всего мауэрлат делают сплошным, полностью покрывающим всю длину боковых стен дома. Иногда он состоит из отдельных подкладок под стропила, но при таком раскладе нагрузка распределяется неравномерно.

Стропила ↑

Стропила — это основные несущие элементы кровли, на которые набивается обрешетка и стелется кровельное покрытие. Стропила для мансарды чаще всего делают составными или ломанными. Это наиболее рациональный и простой вариант организации пространства, при котором достигается большая высота комнаты при той же площади.

Стропила двухскатной крыши (а мы будем говорить о двухскатной ломаной крыше) бывают висячими и наслонными.

Висячие стропила опираются на боковые несущие стены по нижним краям и друг на друга по верхним, в результате на стропильную доску действует сила сжатия и изгибающее усилие. Для усиления висячих стропил чаще всего используют ригеля, установленные посередине или в верхней части стропил. Такая конструкция целесообразна, если расстояние между стенами-опорами не превышает 6 – 6,5 метров.

Наслонные и висячие стропила

Наслонные стропила опираются нижним концом на боковые стены, а верхним — на коньковый прогон, который, в свою очередь, посредством бабки опирается на промежуточную опору (чаще всего это несущая стена-перегородка). Такая конструкция может покрывать расстояние до 10 метров, а с дополнительными прогонами и стойками — до 16 метров.

Виды крыш ↑

Крыши, в зависимости от формы, конструкции и вида стропильной системы, делятся на несколько видов:

• плоские;
• односкатные (крыша состоит из одной плоскости, расположенной под углом к одной из стен);
• двухскатные (крыша состоит из двух прямоугольных плоскостей, расположенных под углом к более длинным стенам и образующим треугольные торцы) ;
• вальмовые и полувальмовые (крыша имеет четыре ската, два из которых — трапециевидные, два других — треугольные, иногда треугольные скаты разбивают на два ската — трапецию снизу и треугольник сверху — это полувальмовая крыша);
• ендовые или многощипцовые (сложная крыша на многоугольном строении с множеством внутренних и внешних углов, эркеров, окон и т. д.);
• конические или купольные (крыши на круглых зданиях или зданиях в виде вписанных многоугольников);
• шатровые (крыша представляет собой четырехскатную пирамиду из равнобедренных треугольников);
• мансардная крыша (подвид двухскатной крыши, когда фронтоны образованы из трапеции и треугольника, основание которого — верхняя сторона трапеции, или проще говоря, двухскатная крыша с ломаными скатами).

Мы будем рассматривать ломаную двухскатную крышу и ее стропильную систему.

Двухскатная ломаная крыша достаточно популярна

Установка стропильных ног

Строительство своими руками ломаной кровли предполагает использование двух видов стропильных ног. Нижние стропила располагаются под очень острым углом, соединяя стойки с мауэрлатом или концами вынесенных поперечных опор. Верхняя двухскатная стропильная конструкция монтируется на арочную систему.

Перед монтажом нижних стропильных ног необходимо тщательно разметить на мауэрлате место их установки. Первыми монтируются крайние к фронтону стропила. Подрезка стропильных ног выполняется таким образом, чтобы срез верхнего края доски прилегал под требуемым углом к стойке, а нижний срез упирался в мауэрлат или вынесенную опору. Если по проекту мансардная кровля выполняется со свесами скатов, в нижней части стропильной ноги выполняется вырез специальной формы: горизонтальной частью выреза стропило опирается на опору. Крепится стропило гвоздями или скобами. Соединения ног с мауэрлатом или вынесенной опорой дополнительно рекомендуется укреплять обожженной проволокой диаметром 3-4 мм. По аналогичной схеме устанавливаются все нижние стропила.

Если строим дом, длина которого превышает 8 метров, рекомендуется установка стропильной системы с коньковым брусом. Такое устройство позволяет равномерно распределить нагрузку на весь каркас. В этом случае по центру фронтонов устанавливаются стойки, вертикальность которых проверяется отвесом, на них строго горизонтально монтируется коньковый брус

Важно правильно определить высоту расположения конька, так как от этого напрямую зависит угол наклона верхних стропил. Стропильные ноги упираются верхними срезанными торцами в коньковый брус, нижними — в опорную арочную конструкцию. Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию

Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой

Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию. Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой.

На последнем этапе создания кровельной конструкции своими руками выполняется монтаж обрешетки, укладка гидроизоляции, создание вентиляционного просвета, монтаж кровельного покрытия. Изнутри крепится теплоизоляция и пароизоляция, крепится обшивка. На видео можно подробно ознакомиться с технологией работ.

Принципы устройства мансарды ↑

При ближайшем рассмотрении становится очевидным, что каркас мансардной крыши, выполненный по традиционной скатной технологии имеет две конструктивные части. Причем возможны два варианта:

• 3-х угольная крыша с составляющими частями, имеющими равнозначный наклон. Визуально они смотрятся как классическое сооружение с двумя скатами, не имеющими изломов.
• 5-и угольная, которую отличают выпуклые углы на скатах. Здесь явно проявляются две присоединенные конструктивные части.

И в первом, и во втором случае стропильная система мансардной крыши характеризуется наличием двухъярусной конструкции. Нижний ярус создает полезный объем мансарды. Его высота варьируется в пределах 200–250 см, чтобы передвигаться внутри жилого пространства можно было без помех. Второй ярус каркаса крыши формирует форму его верхней части. Высота же ничем не ограничена. Оптимальную форму для крыши подбирают, варьируя уклон стропил на обоих ярусах.

На заметку
По общему мнению лучше всего визуально выглядит пятиугольная конструкция, вписанная в воображаемую окружность.

Таким образом, главный признак каркаса мансарды – присутствие в конструкции мансардный крыши 2-х стропильных систем, которые объединены либо в треугольник, либо пятиугольник.

Важно
Под мансарду можно переделать и чердак уже готового сооружения. К примеру, если стропилины достаточно мощные, ригели каркаса смогут выполнять функции потолочных балок

Мансарда же должна быть обшита по опорам прогонов. Несмотря на это, конструктивно их нельзя причислить к мансардным, поскольку в соответствии со СНиП устройство мансардной крыши должно выполняется по технологии «ломаной» системы стропил.

Строительство мансардной крыши осуществляют на основе типовых технологий устройства стропильного каркаса скатной крыши: висячая система и наслонная. В нижнем ярусе конструкции используют исключительно последний вариант. Висячие стропила применяют в верхнем ярусе. В этой части устанавливают также наслонные стропила.

Наглядно представить каркас поможет разрез мансардной крыши. Его можно поделить по горизонтали и получить трапецию снизу и треугольник наверху. Боковые стороны трапеции собирают из наслонных, а треугольника – из висячих и наслонных.

Особенности двускатной ломаной крыши

Стропильная система ломаной двухскатной крыши

Нижняя часть стропильной системы устанавливается под углом в 60°, ее опорные столбы становятся каркасом для внутренних стен помещения. Угол в верхней части стропил не превышает 45°, что позволяет сократить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу комнаты придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

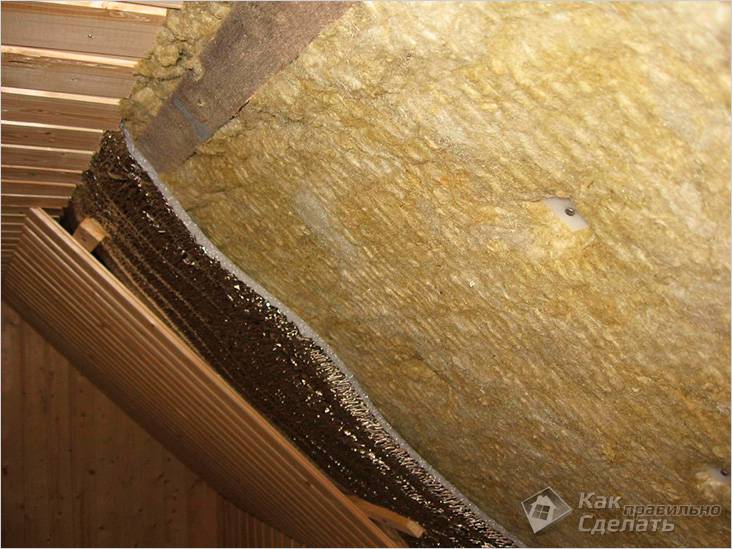

Утепление мансарды минватой

Слой утеплителя должен составлять не меньше 20 см, такая толщина обеспечит достаточную теплоизоляцию и сохранит комнату от промерзания зимой и излишнего нагрева летом. Недостаточный слой утепления приведет к регулярной потере тепла и подогреву снега. Из-за многократного таяния и замерзания кровельный материал быстро придет в негодность. В летнюю жару для нахождения на незащищенной мансарде потребуется установка мощного кондиционера. Все эти проблемы исключаются при соблюдении норм утепления.

Звукоизоляция имеет огромное значение, ведь находясь непосредственно под кровлей, вы будете отчетливо слышать удары по крыше, особенно если используете металлическое покрытие.

4 Поэтапное возведение надстройки – от проекта до внутренней отделки

При самостоятельном возведении мансардного яруса важно действовать по строго определенному плану. Этапы изготовления надстройки таковы:

1. 1. Составляем проект сооружения. Простую конструкцию разрабатываем сами, более сложные – с помощью инженеров-проектировщиков. Выбираем подходящую нам конфигурацию крыши.
2. 2. Устанавливаем мауэрлат.
3. 3. Возводим каркас.
4. 4. Монтируем балки.
5. 5. Выполняем изоляцию конструкции.

Проект сделан, все размеры мансарды определены, можно начинать работы. Берем деревянный брус 10х10 см (не меньше). Делаем из него мауэрлат с требуемыми параметрами и закрепляем по периметру стен. Фиксацию бруса выполняем проволочными скрутками. Их нужно предварительно установить в стены и надежно закрепить.

Схема монтажа мансарды

После монтажа мауэрлата строим каркас для дополнительного помещения. Используем продольные балки и опорные стойки одного сечения. По углам сооружения ставим вертикальные элементы. На них через каждые 150–200 см монтируем брусья. Фиксацию всех установленных деталей выполняем саморезами и металлическими уголками.

Далее стягиваем стойки в верхней части сооружения перемычкой из дерева. Берем строительный шнур, проверяем точность геометрии постройки. Затем, если все нормально, закрепляем получившуюся конструкцию. Теперь можно осуществлять монтаж нижних стропил. Нам требуется отрезать брус по заданным параметрам и сделать пазы в основаниях балок. Верхние торцы стропил обрезаем, ориентируясь на величину спроектированного угла. Устанавливаем стропила, соединяем их с мауэрлатом, используя вырезанные пазы.

Следующий шаг – размещение верхних стропил. Тут придется помучаться

Важно добиться того, чтобы все углы сооружения были соблюдены и соответствовали расчетам, а центровка элементов была выполнена максимально точно. Если вы не уверены в своих строительных умениях, этот этап работ лучше производить вместе со специалистами. После монтажа стропильной системы закрепляем на нее (сверху) слой пароизоляции и обустраиваем обрешетку

Последнюю сооружаем из фанеры, реек либо досок. Их крепим гвоздями подходящих размеров. Нюанс. В обрешетке оставляем свободные пространства на участках, где впоследствии планируется установить окна

После монтажа стропильной системы закрепляем на нее (сверху) слой пароизоляции и обустраиваем обрешетку. Последнюю сооружаем из фанеры, реек либо досок. Их крепим гвоздями подходящих размеров. Нюанс. В обрешетке оставляем свободные пространства на участках, где впоследствии планируется установить окна.

В принципе, самое сложное уже позади. Приступаем к обустройству изоляционного пирога. Монтируем парозащиту снизу стропильной конструкции (изнутри), фиксируем его скобами, используя строительный степлер. Сверху размещаем слой теплозащитного материала. Его крепление осуществляется посредством еще одной обрешетки. Дистанция между ее отдельными элементами – 0,4–0,5 м. Сверху настилаем слой влагозащитного материала. В качестве паро- и гидроизоляторов желательно использовать современные мембранные изделия. Стоят они дороговато, но защиту системы от влаги обеспечивают по-настоящему безупречную.

Теперь монтируем на гидроизоляционный слой кровлю. На этой стадии советы давать сложно. Технология укладки кровельного покрытия зависит от того, какие изделия будут применяться (шифер, профилированные листы, черепица и так далее). Осталось установить на запланированные места конструкции окна и сделать внутреннюю обшивку сооруженного помещения.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость мансардной кровли, воспользуйтесь следующим калькулятором:

В видно можно увидеть расчетную схему мансарды:

Заключение

Важно учитывать, что площадь, сечение и тип обрешётки выбираются для каждого кровельного материала индивидуально. Еще более важно понимать, что данные, предоставляемые онлайн калькуляторами любого типа неточны, они пригодны только для того, чтобы владелец дома смог сориентироваться при выборе строительной фирмы подрядчика

Еще более важно понимать, что данные, предоставляемые онлайн калькуляторами любого типа неточны, они пригодны только для того, чтобы владелец дома смог сориентироваться при выборе строительной фирмы подрядчика
