Обзор столярной струбцины
Содержание:
- Материалы
- Особенности
- Есть несколько разновидностей столярных струбцин:
- Как выбрать?
- Лучшие угловые струбцины
- Как сделать столярную струбцину своими руками
- Производители
- Рейтинг брендов
- Разновидности струбцин по принципу работы
- Самозажимной вариант
- Что это такое?
- Особенности изготовления зажимных инструментов разных типов
- Советы по выбору
- Использование инструмента виды и его устройство
- Особенности
Материалы
Если рассматривать инструмент, изготовленный в промышленных масштабах, то главным материалом для его создания будет дюралюминий и сплавы на его основе. Такие струбцины имеют немалую стоимость, стандартные габариты и рабочие характеристики. При сборке мебели или выполнении сварочных работ будет сложно обойтись одной струбциной, потому придется покупать несколько инструментов, а это обойдется в приличную сумму.
Инструмент, изготовленный в домашних условиях, может быть железным или деревянным. Железные струбцины необходимы для выполнения сварочных работ. Инструменты для разовой работы могут создаваться из подручных или самых доступных материалов, например, из фанеры.
Струбцины для сборки мебели нужно создавать из дерева. Для такой работы больше всего подходят детали из березы, граба, бука и лиственницы. Такой выбор древесины обусловлен хорошими способностями восстанавливать форму, отличной прочностью и высокой упругостью.
Указанные выше сорта древесины превосходят по твердости материалы, которые традиционно выбираются для создания мебели. Чтобы детали будущего изделия не были деформированы от механического воздействия, могут использоваться деревянные, кожаные или войлочные набойки. Хорошим вариантом является светлая резина. Деревянные угловые струбцины используются для работы с деревом.
Рамы создают из дерева или металлопроката в виде профильных уголков или труб. Металлические детали предварительно зачищаются и окрашиваются, что позволяет исключить образование царапин и следов от коррозии. Дополнительно на металлические детали наклеиваются деревянные планки.
Оптимальную плавность регулирования затяжки заготовок обеспечивает шпилька с резьбой прямого профиля или в виде трапеции. Для создания ручки может использоваться дерево. А также в шпильке можно сделать отверстие и вставить рычажный пруток. Инструмент с такой конструкцией будет отличаться высокой прочностью и долговечностью.
Особенности
Конструкция трубной струбцины отличается тем, что предназначена для деталей только цилиндрической формы. По сути, это тиски, которые зажимают вставленную в них деталь и за счёт напора прочно фиксируют её. Соответственно, более подходящим такой вспомогательный инструмент будет для труб из металла или другого твёрдого материала, который не раскалывается под давлением.
Состоит трубная струбцина, как правило, из двух отдельных частей – держателей со сквозными отверстиями круглой формы. Над этими отверстиями находятся прижимные поверхности. Они и удерживают детали, которые вставляются в струбцину для труб.
Есть несколько разновидностей столярных струбцин:

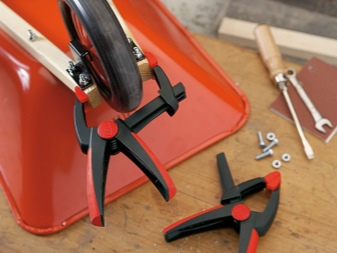

- Быстрозажимные. Их главным отличием является возможность зажатия элемента одной рукой. Для этого процесса достаточно просто повернуть рычаг. Подобное приспособление называют универсальным. Оно очень простое в процессе эксплуатации, а также имеет компактные габариты. Такие изделия пользуются большим спросом среди потребителя. Производятся такие струбцины из чёрных сортов металла, благодаря чему они являются высокопрочными.
- Винтовой тип представляет из себя направляющую шину, куда прикрепляются губки (2 штуки). Скоба выступает подвижным элементом. У неё присутствует винт для того, чтобы высоту захвата можно было регулировать. Для защиты поверхности у каждой губки присутствует накладка из резины.
Помимо этих видов имеется ещё и угловая. В ней присутствует два элемента для прижима винтового типа. Твитнуть
Как выбрать?
Выбор любого слесарного инструмента зависит от назначения
При покупке быстрозажимной струбцины стоит обратить внимание на две главные характеристики: рабочий ход и расстояние между зажимными деталями. Чем выше значение по этим двум показателям, тем качественнее инструмент
Высокие показатели дают возможность использовать устройство для работы как с габаритными, так и небольшими изделиями.
Для сварочных работ выбирают G-образную модель. Она обладает надежной фиксацией деталей из металла. Также устройство имеет высокую силу прижима, что считается немаловажным фактором при сварке труб. Материал и вес инструмента тоже играет важную роль при выборе. Для домашних работ рекомендуется приобретать изделия весом до 1 кг. Существуют модели весом более 5 кг. Их используют на промышленном производстве и для работы с большими заготовками.
Многие модели имеют защитное покрытие от коррозии
Это важно, если инструмент находится в помещении с повышенной влажностью. Для покрытия используются гальванические и лакокрасочные средства
Некоторые производители применяют вид покрытия из порошковой краски. Главной особенностью порошковой защиты является плавная работа струбцины на протяжении длительного времени.
Так же стоит обратить на дополнительные приспособления. Многие струбцины идут в комплекте с Т-образной рукояткой, которая регулирует силу зажима.
Еще одним критерием выбора является способ и усилие зажима. В данном случае выбор зависит от прямого предназначения инструмента. Для работы с крупными заготовками из металла рекомендуется выбирать мощное устройство. Если предполагается работа с деревянными деталями, которые нужно склеить или распилить, то можно выбрать пистолетный быстрозажимный механизм. Он позволит надежно закрепить деталь, не повредив поверхность.
Ширина фиксирующих губок определяется шириной деталей, которые будут использоваться при работе. Значение параметра может колебаться от 200 до 500 мм. Существуют модели с широким функционалом.
При покупке стоит уделить внимание резьбе на винте. Рекомендуется приобретать приспособления с крупной резьбой
Устройства с мелкой резьбой обладают недостаточной фиксацией. Второстепенным критерием выбора струбцины является рукоятка. В данном случае пользователь сам выбирает тип ручки для своего удобства. Оптимальным вариантом считается эргономическая деревянная или прорезиненная рукоять.
Быстрозажимная струбцина считается универсальным инструментом для слесарных и столярных видов работ. Конструкция обеспечивает надежность крепежа во время сварки, пиления, сверления или склеивания. Существуют множество моделей, которые отличаются в зависимости от назначения.
О быстрозажимных струбцинах смотрите видео далее.

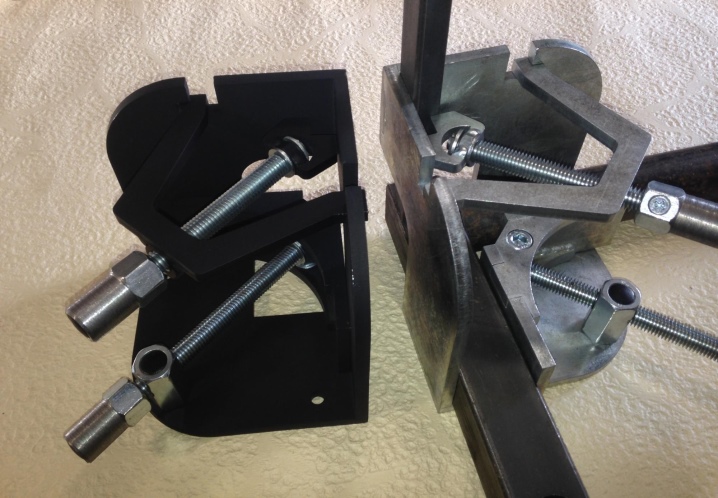

Лучшие угловые струбцины
Такие аппараты нужны для выведения углов на изделиях. Конструкция оснащена 2-мя прижимными элементами, каждый из которых давит на разные плоскости
При выборе инструмента важно оценить высоту борта, а также ширину захвата. Команда ВыборЭксперта рассмотрела более десятка предложений в этом сегменте и выбрала 2 лучших варианта
Fit 59275
Хорошая недорогая угловая струбцина для сварки или изготовления любых конструкций. С ней комфортно работать с большинством материалов, включая металл, дерево, стекло. Модель сделана полностью из металла. Пластиковых вставок нет. Это делает приспособление от Fit универсальным надежным инструментом. Порошковая окраска защищает конструкцию от коррозии, продлевает срок службы. Широкий зажим позволяет работать с толстыми бревнами или массивными металлическими конструкциями.
Достоинства
- Низкая цена (около 200 рублей);
- Легкость конструкции (150 г);
- Винты из нержавейки;
- Небольшой размер.
Недостатки
- Тонкие ручки, которые вращают винты;
- На губках есть люфт.
При необходимости аппарат можно надежно закрепить на плоскости. Для этого в конструкции продуманы специальные отверстия. Так исключается риск падения инструмента на пол вместе с крупным зажатым предметом.

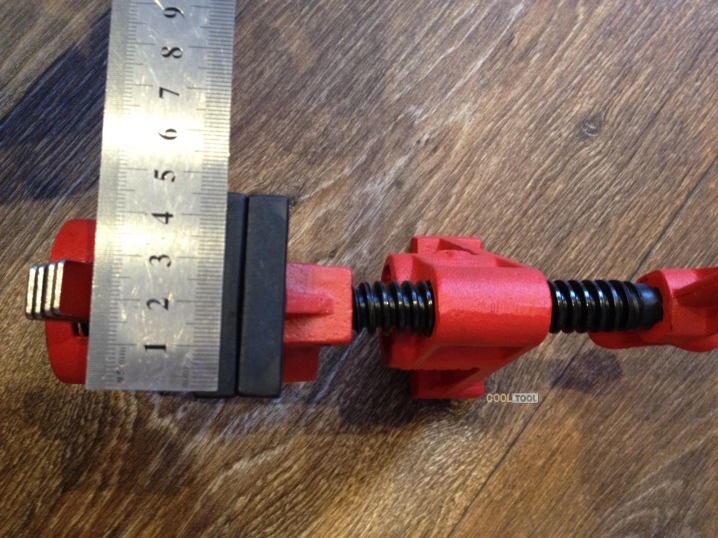

Stanley Bailey 0-83-122
Лучшая угловая струбцина для мебели по мнению ВыборЭксперта. Рукоятка из двух материалов отлично ложится в руку, не скользит, дает возможность приложения максимального крутящего момента. Верхнюю губку можно перевернуть, что позволяет использовать модель в качестве параллельной струбцины. Также конструкцию можно сделать настольной, прикрепив ее к верстаку для большей устойчивости. Для этого в аппарате есть монтажные отверстия.
Инструмент от Stanley особенно хорош для сборки мебели. Он стягивает под прямым углом детали одинаковой или разной толщины, надежно их фиксирует. Конструкция из литого алюминия прочна, обеспечивает продолжительный срок службы даже при сильных нагрузках. Купить угловую струбцину от Stanley можно практически в каждом строительном или крепежном магазине.
Достоинства
- Быстрая установка;
- Эргономичная нескользящая рукоятка;
- Мощный винт;
- Не царапает заготовку;
- Быстрая фиксация.
Недостатки
- Небольшой люфт на губках;
- Слабая пластиковая резьба.
Как сделать столярную струбцину своими руками
Указанный инструмент можно приобрести в любом профильном магазине. Но при желании можно собрать самодельный зажим, с требуемыми размерами.
Профессионалы часто склоняются именно к самостоятельному сбору этих приспособлений. В таком случае получается сконструировать инструмент, который будет справляться с индивидуальными потребностями, при выполнении определенных задач мастером.

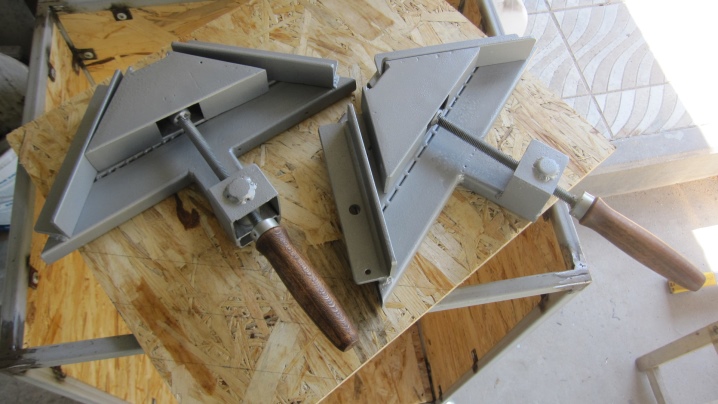

Конструкции угловые
Эта разновидность инструмента используется для удержания отдельных элементов похожих либо различных габаритов. Столярная струбцина позволит соединить их друг с другом в том положении, которое требуется.
На практике в большинстве случаев приспособления углового типа применяются во время сварки конструкций из металла. Они обеспечивают их соединение и удержание строго под прямым углом.
Чтобы собрать устройство самостоятельно, необходимо приготовить:
Схема угловой столярной струбцины
- Уголок стальной на 40 мм.
- Закаленные шпильки с предварительно нанесенной на них резьбой.
- Гайку.
- Метчики.
- Пластины из стали по 40 мм.
- Дрель.
- Прутки.
- Устройство для сварки.
Нужно приварить подготовленные уголки к пластинкам из стали, строго соблюдая прямой угол. На следующем этапе, с каждой стороны фиксируются червячные узлы
Здесь важно верно определить размер рабочего зазора, чтобы он соответствовал будущим заготовкам
Основные материалы, необходимые для изготовления струбцины
Специалисты советуют, если предполагается работа с различными по величине конструкциями, стоит собрать несколько столярных струбцин. Причина в том, что фиксация тем хуже, чем больший ход имеет вороток.
На конце шпильки организуется упор сразу после того, как она сама вворачивается в рабочую гайку.
Причем сам упор должен иметь возможность крутиться по шпильке.
Сзади воротка проделывается отверстие. Здесь будет размещен прут из металла, который возьмет на себя функцию рычага.
Это наиболее простая конструкция, самостоятельно собрать которую сможет даже неопытный мастер. Но она будет очень полезна на практике.
Трубные
Схема сборки трубной струбцины
Наиболее сложный в практическом исполнении вариант сварки – это торцевое соединение отдельных труб. Для его реализации и значительного упрощения применяются трубные струбцины. Они гарантируют правильное соединение отдельных участков.
Самостоятельно изготовить указанное приспособление несложно. Потребуется пара пластинок из стали, а еще подходящий уголок. Чтобы обеспечить нужную фиксацию, в самом приспособлении предусматриваются снабженные резьбой шпильки.
Несмотря на видимую простоту, это приспособление на практике демонстрирует высокую эффективность.
Другие варианты столярных струбцин
Существуют и иные разновидности столярных струбцин. Они применяются в зависимости от конкретной производственной необходимости в рамках неких манипуляций.
Если нежно быстро зафиксировать некрупные элементы, подойдет приспособление, имеющее форму штангенциркуля. Чтобы его сделать самостоятельно достаточно листа фанеры и нескольких брусков, наряду с дополнительными элементами – шпилькой и гайкой.
На основной рейке с одной стороны крепится упор. В ней проделывается углубление, куда будет помещен сам механизм. Когда кронштейн окажется в требуемом положении, нужно зафиксировать деталь посредством поворота воротка на шпильке.
Струбцина из двух деревянных челюстей
Самый простой, но от этого не менее эффективный на практике вариант струбцины собирается из гайки, снабженной фиксатором, стальных шпилек, пары деревянных брусков, упорных шайб и гаек.
Чтобы струбцина выполняла роль полноценных тисков, стоит изначально изготавливать несколько комплектов с похожими характеристиками.
При выполнении отдельных манипуляций, составляющие элементы конструкции нужно удерживать на поверхности стола, чтобы облегчить их дальнейшую обработку.
Чтобы это сделать, подойдет струбцина самозажимного типа. Кронштейн ее выполняется из дерева или металла.
Это простое устройство, которое представляет собой рычаг. При его повороте работает быстрый зажим, который срабатывает автоматически. Чтобы установить нужную высоту, достаточно переместить размещенную на верстаке шпильку.
Обычно быстрозажимные конструкции собираются в соответствии с индивидуальными требованиями для нужных манипуляций.
Производители
Для полноценного знакомства с угловыми струбцинами остается только ознакомиться с наиболее интересными предложениями, которые присутствуют на российском рынке.
- Модель от компании Top Tools с максимальным раздвиганием губок 75 мм имеет алюминиевый корпус и пару зажимных винтов. Небольшой вес, компактные размеры, удобное регулирование силы зажатия и доступная стоимость — эти особенности привлекают пользователей. Инструмент может фиксироваться к верстаку. К недостаткам относится небольшая глубина губок, что делает невозможным работу с крупными заготовками.
- Пружинный угловой зажим от компании Wolfcraft — это более серьезный инструмент, который оснащен подвижной губкой. Такая особенность делает возможным фиксирование заготовок с разной толщиной. Компактные размеры, продуманная конструкция и удобная эксплуатация — главные преимущества этой модели.
- Силовая угловая струбцина от Bailey Stanley имеет литую алюминиевую конструкцию, которая выдерживает высокие нагрузки. Верхняя губка оснащена шарнирным механизмом, который обеспечивает возможность зажима деталей с одинаковой и различной толщиной. Этот инструмент может использоваться для фиксации параллельных деталей.
Рейтинг брендов
На российском рынке можно найти струбцины европейских, азиатских, американских производителей. Большинство из них хорошо известны мастерам-любителям и профессионалам. О лучших компаниях, которым можно доверять, стоит узнать более подробно. В рейтинг популярности среди брендов – производителей струбцин, вошли следующие марки.
- Stanley. Американская компания, существующая более 175 лет. Инструменты бренда настолько надежны, что их используют даже во время космических экспедиций. В ассортименте можно найти ременные, угловые. F-образные, G-образные, триггерные струбцины, изготовленные из высококачественной стали и алюминия. Большую часть своей продукции для российского рынка фирма производит в Китае.
- Bessey. Немецкий бренд, специализирующийся на изготовлении струбцин для частного и профессионального применения. В ассортименте есть чугунные, стальные, алюминиевые модели, рычажные и высокоэффективные приспособления. Компания выпускает струбцины всех типов, в том числе с редукторами и манипуляторами, по праву считается одним из лидеров мирового рынка.
- Wilton. Индустриальная компания из Чикаго, более 70 лет выпускающая инструменты для профессионального и любительского применения. Бренд неоднократно патентовал свои изобретения, изначально специализировался на выпуске тисков. Зажимы бренда и сегодня широко используются мастерами по всему миру. Основная специализация компании – F-образные и C-образные модели струбцин.
- Matrix. Немецкий бренд, более 10 лет представленный в России. Компания производит разнообразный столярный и слесарный инструмент. Особый интерес представляют F-образные, клещеобразные и быстрозажимные струбцины. Бренд выделяется лояльной ценовой политикой, продуманной эргономикой своих изделий.
- Gross. Компания из Германии, выпускающая продукцию профессионального уровня. Бренд уверенно занимает ведущие позиции по продажам в странах ЕС. Среди ассортимента продукции особенно отмечаются клещеобразные и реечные струбцины, заметно облегчающие ручной труд мастера.
Этим перечень производителей не исчерпывается, но выбирая изделия от проверенных фирм, можно не сомневаться в том, что приобретенный инструмент оправдает возлагаемые на него надежды.
Разновидности струбцин по принципу работы
Наиболее популярный вид струбцин — классические, имеют механический принцип действия. Это когда устройства приводятся в действие от руки. Их так и называют ручными или механическими зажимами, которые оснащены винтовым элементом с пяткой, которые приводятся в движение при помощи рукоятки. Кроме механических, различают и другие виды струбцин, о которых будет полезно узнать всем, кто выбирает прибор под соответствующие работы.
- Магнитные — это популярный вид инструмента электросварщиков. Они позволяют временно соединить две детали под прямым углом, чтобы впоследствии выполнить их сваривание. Конструктивно прибор представляет собой многогранник с прямыми углами. Внутри металлического корпуса расположены магниты, которые примагничиваются к металлическим конструкциям.
- Автоматические — их еще называют пистолетными, реечными и триггерными. Устройства имеют F-образную конструкцию, и состоят из основания с направляющими для перемещения подвижной губки. При нажатии на курок, подвижная губка надежно фиксируется, обеспечивая качественный и надежный прижим детали.
- Гидравлическая и пневматическая (вакуумная) — принцип работы таких устройств похожий, только в первом типе струбцины используется масляная жидкость, а во втором — сжатый воздух. Отличаются такие устройства особой надежностью и прочностью зажима, поэтому используются они при работе со стеклом, искусственным камнем и керамикой. Основу таковых зажимов составляют камеры, в которых происходит нагнетание нужного усилия.
Выпускаются также трещоточные струбцины, которые внешне напоминают клещи. Основой такого инструмента является механизм под названием трещотка, с помощью которого выполняется качественный зажим. Чтобы ослабить сжатие, конструкцией предусмотрена специальная собачка.
Из всего сказанного выше следует отметить, что зная все основные разновидности струбцин, не составит большого труда выбрать подходящую модель для работы. Однако есть определенные рекомендации, на основании которых можно выбрать струбцину, и использовать ее не только по прямому назначению.
Самозажимной вариант
Для склеивания деталей лучше выбрать самую простую модель струбцины, которая имеет F-образную форму. В магазинах продают различные модели, которые состоят не только из древесины, но и из металла. Стоимость таких инструментов высока. Поэтому многие мастера предпочитают изготавливать их своими руками.
Для небольших операций отлично подойдет зажимная струбцина кулачкового типа. Например, если необходимо склеить небольшие детали или зафиксировать заготовки. Такая модель работает так же, как и ф-образный элемент. В состав инструмента входят 2 губки и направляющие шины. Губки: подвижная и неподвижная. Для надежного зажима необходимо хорошо зафиксировать заготовку и повернуть кулачок на 90 градусов.
Сделать такой инструмент можно самостоятельно при минимальном наборе инструментов и материалов. Перед началом следует начертить чертеж изделия. Можно использовать любой материал для изготовления, а также изменять стандартные размеры по своему желанию.
Шину изготавливают деревянную или металлическую. Маленькие болты и заклепки можно применять вместо металлических штифтов. Рекомендуется изготавливать одновременно подвижные и неподвижные губки, так как они зеркально отображают друг друга. Их ширину и длину можно изменять, чтобы увеличивать захват изделия.
Что это такое?
Монтажная струбцина или, как еще называют, лучевой зажим – прочное стальное изделие, чаще всего П-образной формы (иногда С-образной), которое используется для фиксации деталей и обеспечения их неподвижности. Данный опорный инструмент играет роль так называемого «помощника» для крепления строительных конструкций любой сложности.
Металлическая струбцина состоит из двух составных частей. Стержневая часть – основание П-образной формы, изготовленное из сплавов оцинкованного металла. В губке (одной из сторон) просверливается отверстие под подвижный болт определенных размеров. Плотная фиксация зажима достигается при передвижении болта, так сокращается расстояние между передвижным элементом и губкой.
Преимущества монтажной струбцины:
- небольшой вес и мобильность;
- экономия времени мастера при работе;
- надежное крепление, независимо от веса конструкций и деталей, фиксация в удобном положении;
- возможность использовать зажим в работе с разнообразными материалами (дерево, металл, стекло).
Особенности изготовления зажимных инструментов разных типов
Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

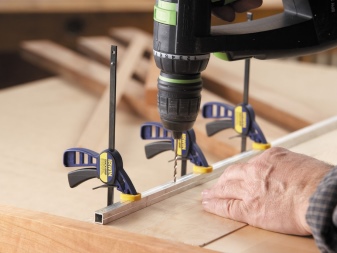

Быстрозажимные
Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.
ФОТО: goods.ruБыстрозажимная струбцина
А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.
ФОТО: pimg.mycdn.meБыстрозажимная струбцина кулачкового типа
G-образные
G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.
Торцевые
Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.
ФОТО: tesli.comСтрубцина торцевая
T-образные
При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.
ФОТО: cdn.vseinstrumenti.ruТ-образная струбцина

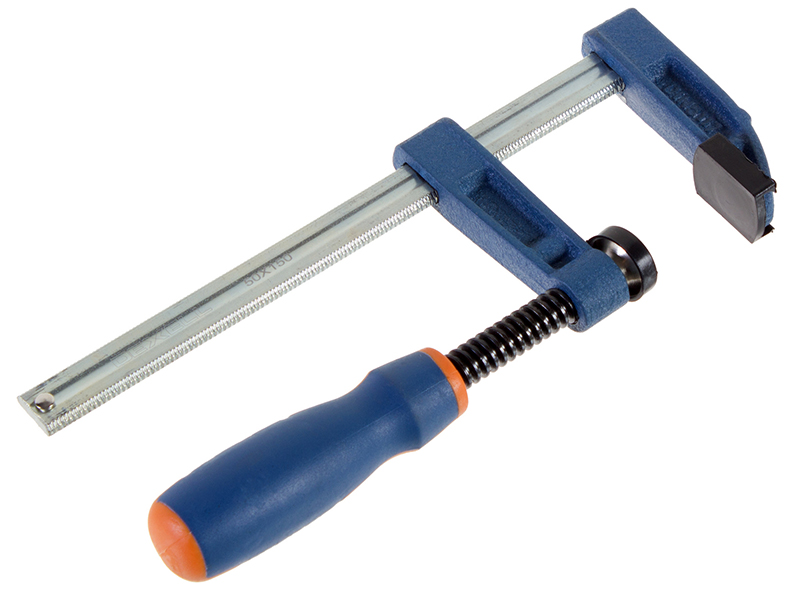

F-образные
Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.
ФОТО: s.leroymerlin.ruF-образная струбцина
Ленточные
Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.
ФОТО: s.leroymerlin.ruЛенточная струбцина
Трубные
«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).
ФОТО: youtube.comТрубная струбцина для склейки щитов
Пружинные
Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.
ФОТО: usamodelkina.ruСамодельная пружинная струбцина
Советы по выбору
О том, какую струбцину лучше покупать, часто спорят опытные и начинающие мастера. На самом деле, критерии выбора этого инструмента давно определены
Достаточно лишь обратить внимание на следующие моменты
- Силу зажима. Самые мощные промышленные модели способны выдавать показатели в 1 тонну, но такая усиленная конструкция в быту не нужна. Самые простые модели имеют гораздо более скромные показатели. В среднем, их усилие зажима равняется 20-100 кг. Этого вполне достаточно для выполнения большинства операций даже при работе со станками в домашней мастерской.
- Способ фиксации. Он определяет, как именно будет осуществляться изменение расстояния от подвижного элемента до края детали. При выполнении работ на весу или на высоте лучше выбирать быстрозажимные струбцины, позволяющие мастеру выполнять эту операцию 1 рукой. Винтовые модели подходят для эксплуатации в мастерской, но не слишком удобны в использовании без верстака и других приспособлений.
- Массу. Здесь все зависит от назначения струбцины. Те, что предназначены для работы с фрезерными станками, могут весить до 5 кг. Бытовые модели лучше выбирать в диапазоне до 1 кг.
- Используемые материалы. Самые прочные струбцины с усиленным корпусом изготавливают из чугуна и других черных металлов. Они довольно массивные, ориентированы на удержание тяжелых деталей. Бытовые модели чаще всего изготавливают из комбинированных материалов. Хорошо себя зарекомендовало сочетание синтетических материалов, полимеров и алюминиевого литья. Готовое изделие меньше весит, не боится коррозии при редком использовании.
- Функциональность. Не все струбцины одинаковы. Некоторые из них обладают как зажимной способностью, так и возможностью использования в качестве распорки. Для этого их оснащают поворотными губками, которые можно направлять внутрь или наружу корпуса.
- Защиту от коррозии. Этот момент актуален только для изделий из черных металлов. Чтобы сохранить плавность хода надолго, их окрашивают порошковыми составами, а затем периодически промасливают и чернят. Струбцины с гальваническим покрытием не требуют усилий в уходе. Пока цело их покрытие, коррозия инструменту не грозит.
- Дополнительные комплектующие. Они не обязательны, но существенно облегчают эксплуатацию изделия. Например, модели с резиновыми накладками на губках позволяют работать с хрупкими или мягкими деталями, смягчая воздействие в месте контакта. Т-образная рукоятка в комплекте тоже полезна, позволяет регулировать усилие при зажимании детали.
Все эти моменты важны для выбора правильной струбцины, особенно если мастер – новичок в своем деле. Опытные слесари и столяры на практике постигают особенности такого инструмента и уже не совершают ошибок при его замене.
Использование инструмента виды и его устройство
Не существует таких зажимов, которые бы на сто процентов соответствовали нашим потребностям при проведении работ по дому. Струбцины бывают разных форм, моделей и размеров. Как правило, их не бывает достаточно много. Ниже дается короткий список приспособлений для решения поставленных задач по обработке дерева и металла:
- деревянные;
- металлические;
- F-образные;
- C-образные;
- угловые;
- кулачковые;
- G-образные ;
- зажимы для крепления проволоки;
- зажимы в виде ленты.
Смастерить струбцину самостоятельно достаточно просто. Конечно, при проведении работ это не тот инструмент, в котором есть постоянная необходимость. Но иметь его всегда под рукой не помешает.
Особенности

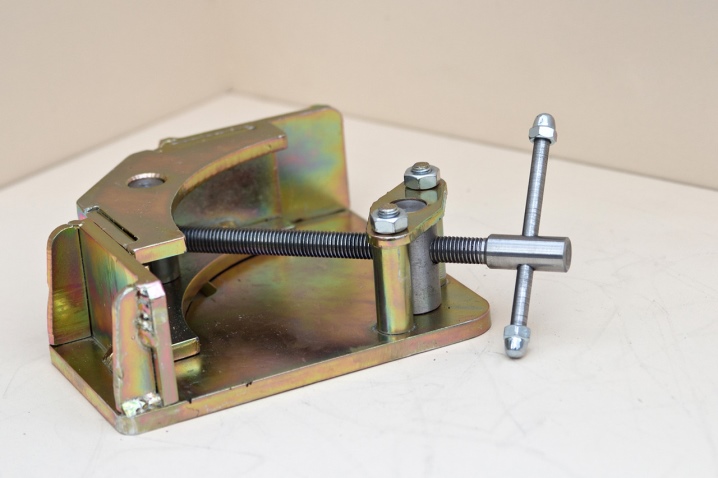

Струбцина для сварки – это специальное приспособление, которое служит в качестве фиксатора некоторых частей в момент сварки или обработки. Указанное устройство максимально крепко сопрягает отдельные элементы свариваемой конструкции, что значительно облегчает практически любую работу с ними.
Конструктивно такое изделие состоит из двух основных частей: рамы и подвижного устройства, которое прижимает свариваемые элементы. За счет изменения расстояния между рамой и подвижной деталью происходит плотный захват свариваемых поверхностей. В качестве прижимного механизма может применяться винт с резьбой или рычаг.
Угловые струбцины применяются для стыковки заготовок труб под разными углами. Такое изделие – самое распространенное, поскольку применяется практически везде. Оно вполне подойдет для сварочных работ в домашних условиях, в сфере сборки металлоконструкций, а также в промышленном производстве. Исходя из необходимого угла струбцина может иметь постоянный угол стыка или возможность регулировки наклона деталей.
У угловых струбцин для сварки имеется ряд неоспоримых преимуществ. Рассмотрим их.
- Для повышения жесткости соединений применяется толстостенный металл. За счёт этого уменьшается вероятность изгиба сварочного шва от перегрева металла или иной деформации в процессе работы.
- В конструкции прочных струбцин применяются обмедненные резьбовые детали. Это делается для того, чтобы расплавленные брызги металла не разрушали резьбу, а прижимной механизм прослужил максимально дольше.
- Применение описываемого устройства позволяет сварщику не держать свободной рукой одну из свариваемых деталей, а жесткая фиксация дает возможность работать электродом под любым углом.
Применяя такой дополнительный инструментарий, как струбцины, можно не только в разы уменьшить время выполнения поставленной задачи, но и избавиться от необходимости подгона и натяжки заготовок для дальнейшей работы.
