Как самостоятельно изготовить свайно-ленточный фундамент

Содержание:

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

  • На висячих сваях;

  • На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

  1. Винтовые (вкручиваемые) стальные.

  2. Забивные железобетонные.

  3. Буронабивные из асбестоцементной трубы и железобетона внутри.

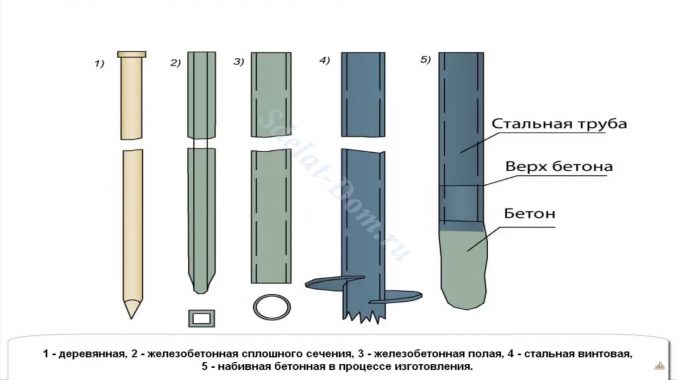

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Какой фундамент лучше свайный или ленточный

Многие строители, начиная возводить основание, сталкиваются с большой проблемой. Их не устраивает тип грунта? Может, недостаток средств на постройку? Все дело в выборе основания для дома. На данный момент существует множество разных вариаций того, как можно обустроить фундамент. Все они отличаются несущей способностью, внешним видом, конструкцией и технологией устройства.

Кроме того, каждый фундамент имеет свои достоинства и недостатки. Наиболее популярными вариантами принято считать ленточный и столбчатый фундамент. За многие годы они завоевали множество застройщиков. При этом есть приверженцы как первого варианта, так и второго. Одни отстаивают своего представителя, другие – своего. Как же разобраться в том, какой фундамент лучше свайный или ленточный?

Чтобы выяснить ответ на этот вопрос, давайте рационально сравним эти фундаменты, выясним их положительные и отрицательные моменты, а также узнаем отзывы потребителей. Так, вы сможете определиться с выбором.

Ошибки во время строительства и как их избежать

Перед началом строительства мастеру, который полагается на свои силы, следует знать о типичных ошибках, возникающих из-за недостаточного опыта и квалификации:

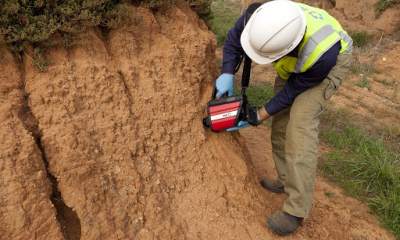

Отказ от геодезического исследования участка

Не имея актуальных сведений о геологии почвы, невозможно получить достоверные сведения о несущей способности грунта.


Это грозит проседанием свай и снижением эксплуатационных характеристик основания

Геодезическим исследованием грунтов занимаются специальные организации. Выданные ими результаты должны быть включены в проектную документацию.

Получить сведения об особенностях застраиваемой территории можно из справочников, но данные будут неточные.

Недостаточная глубина опор

Высота шурфа под сваи выбирается так, чтобы фундамент опирался на плотные породы. Закладываемый уровень всегда ниже точки промерзания.

В противном случае возводимое сооружение не будет иметь необходимой устойчивости и в скором времени можно наблюдать неравномерное проседание конструкции.

Неправильный выбор между навесным и заглубленным ростверком

Первый вариант актуален для строительства пенобетонных домов на влажных грунтах. В процессе эксплуатации сооружение даст запланированную, равномерную усадка, которая не скажется на прочности. Для сухих грунтов выбирают заглубленную железобетонную ленту.

Отсутствие воздушной подушки под лентой

При минусовой температуре земельные массивы подвергаются силам пучения и давят на основания. Такие нагрузки приводят к деформациям и трещинам.

Профессионалы выстилают на дно опалубки под ленту листы пенополистирола, которые играют роль утеплителя и одновременно амортизатора.

Много важной и полезной информации о возведении ленточно-свайного фундамента найдете в этом разделе

Нагрузки на грунт

В конечном счете, давление от здания, передающееся на сваю, передается на грунт. Поэтому несущая способность сваи – это не только способность материала сваи выдержать те или иные нагрузки, а величина, связывающая как прочность самой сваи, так и прочность грунта.

Несущая нагрузка опоры в общепринятом смысле – это такое давление, которое выдерживает свая от элемента стоящего на ней здания без ее  продвижения вглубь грунта. Другими словами – это способность опоры уравновешивать давление от веса здания и силу сопротивления грунта.

Существует несколько методов определения несущей способности сваи:

  • Расчетный (теоретический)
  • Динамический
  • Пробный

Теоретический метод основан на табличных данных СНиП 11-17-77. В них приведены примерные значения несущей способности той или иной сваи в зависимости от того или иного грунта.

Приведем алгоритм расчета несущей способности сваи. Геологические испытания грунта на участке позволяют определить сопротивляемость грунтов. Для этого нужно знать состав грунта на той глубине, на которую погружается свая.

Основные нагрузки на фундамент

Табличные данные, полученные опытным путем, дают возможность оценить сопротивляемость того или иного грунта, то есть его несущую способность.

Приведем некоторые табличные значения из данных по сопротивлению глиняных и песчаных грунтов, наиболее распространенных для возведения зданий (в кг/см2):

Глина – 4-6

Суглинки и супеси – 3-4

Пески средние – 15

Пески мелкие – 8

Пески пылеватые — 5

Насыпной грунт без уплотнения – 1

Насыпной грунт с уплотнением – 1.5

Особенности грунтов в расчете несущей способности свай

Сила F, с которой лопасть сваи давит на грунт, определяется по формуле:

F=S*Ro

S – площадь опоры, т.е. лопасти

Ro – прочностная характеристика грунта

Площадь опоры приблизительно берется равной площади лопасти, в проекции, без учета ее изгиба. Упрощенно для расчета площади берется радиус лопасти, а площадь круга высчитывается по известной формуле S=пR2.

Обычно для свай различных диаметров лопасти выполняются по одним стандартам, т.е ширина лопасти увеличивается с увеличением диаметра трубы. Общепринятые стандарты для лопастей:

  1. Для трубы 89 мм – 250 мм
  2. Трубы 108 мм – 300 мм
  3. Трубы 133 мм – 350 мм

Следует отметить, что с углублением плотность грунта возрастает, что также вносить изменения в расчеты.

Для упрощения расчетов можно воспользоваться следующей таблицей для наиболее распространенных свай с диаметром 89 и 108 мм с лопастью 300 мм:

Тип грунта Несущая способность сваи при глубине залегания
1,5 м 2,0 м 2,5 м 3,0 м
Полутвердая глина 4,7 5,4 6,0 6,7
Мягкая глина 3,7 4,4 5,0 5,8
Тугопластичне суглинки 3,9 4,6 5,3 6,0
Песок средний 9,7 10,4 11,1
Песок мелкий 6,3 7,0 7,7
Песок пылевидный 4,9 5,6 6,3

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

  1. Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

    Бурим сваи и вставляем асбестоцементные трубы под сваи

  2. Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

  3. Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

    Вяжем арматуру под сваи

  4. Сделать опалубку для ленты.

    Собираем опалубку

  5. Уложить арматуру ростверка и залить ее бетоном.

    Арматура не должна касаться краев опалубки

    Заливаем

  6. Выполнить гидроизоляцию.

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Что такое ростверк? Его применение и основные виды

Итак, давайте разберемся, что такое ростверк. Как известно, это специальная дополнительная горизонтальная конструкция фундамента, основной функцией которой является равномерное распределение нагрузки на несущие элементы возводимого сооружения. Соединение свай является завершающим этапом в строительстве свайного фундамента. Грамотное размещение ростверка, выбор его поперечного сечения и армирования – задача специалистов. В данном случае нельзя полагаться на мнение окружающих, недостоверные источники и свои силы, если только вы не специалист в этой сфере. Однако пополнить свои знания перед строительством личного дома никому не повредит, а наоборот даже поможет впоследствии определиться с необходимым объемом работ и командой специалистов.

Горизонтальная часть фундамента может объединять сваи в жесткую систему, а также свободно опираться на них. Жесткое закрепление опор с монолитным ростверком применяют, когда сваи забиваются в слабые грунты, при воздействии на опоры выдергивающих, динамических и горизонтальных нагрузок. Такое сопряжение осуществляется путем заделки головы сваи или выпусков арматуры в толщу горизонтальной части фундамента на длину их анкеровки, определяемой с помощью расчетов.

При свободном опирании (или шарнирном сопряжении) создается заделка головы сваи в толщу ж/б ленты на 5-10 см. Выпуски арматуры в таком варианте не заделывают. Такой способ применяется в случаях, когда нагрузка на опоры ориентирована по центру. Если вдавливающие нагрузки не велики и нет динамических нагрузок, то его просто опирают на сваи, поверхность головы которых предварительно выровнена цементным раствором. Описанные виды крепления вы можете видеть на рисунках, приведенных на сайте.

Существуют разные виды ростверка в зависимости от его размещения относительно поверхности грунта. Бывает низкий, повышенный и высокий тип конструкции. В зависимости от способа возведения выделяют также сборный и монолитный (в литературе можно встретить его другое название — монолитно-литой). В деревянном частном доме его роль выполняет нижний венец или обвязка. Как вы видите на рисунке, в качестве материала для горизонтальной части фундамента может быть выбран металл, дерево или железобетон. Самый распространённый материал — железобетон. Ж/б ростверки изготовляются как монолитными, так и сборными. Форма монолитного ростверка определяется конструктивным решением, геологическими условиями и числом опор. Чаще всего для индивидуальных домов малой этажности применяется ж/б лента.

Обустройство гидроизоляции

Поэтому при строительстве или реставрации основания необходимо уделять должное внимание обустройству гидроизоляции. Выбор подходящего гидроизоляционного материала зависит от типа свай

Погружные (забивные) конструкции в процессе монтажа подвергаются высоким ударным и вибрационным нагрузкам, что делает невозможным применение обмазочной или напыляемой гидроизоляции. Наиболее оптимальный вариант – использование проникающих герметиков после завершения монтажных работ.

Свайно-ленточные фундаменты обрабатывают двумя способами. Основные опоры покрывают битумными гидроизоляционными материалами, а на бетонную ленту наносят наплавляемое или напыляемое покрытие – например, рулонные изделия или жидкую резину.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

  • Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
  • Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
  • Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

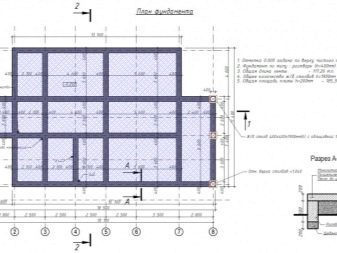

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

  1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
  2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
  3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
  4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:

Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Как сделать СЛФ (краткое описание основных процессов)

Подготовка площадки под стройку

Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.

*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.

Подготовка грунта и виды свай

Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.

*только для буронабивного типа свай.

Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.

Винтовые

Изготавливаются из металлической трубы с лопастями похожими на винт (отсюда и название). Идеология напоминает шуруп большого размера, диаметром от 57 до 133 мм и длиной от 1200 до 3500 мм. Такая свая ввинчивается в грунт с помощью ручных приспособлений (или спецтехникой). Предварительно грунтуется. Некоторые разновидности на фото:

Буронабивные

Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.

В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.

«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».

В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.

«Предварительно арматуру стараются очистить от ржавчины».

Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.

*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).

Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).

*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:

На этой схеме показана вся вышеописанная «идеология» СЛФ:

  1. Сваи;
  2. Ленточный пояс;
  3. Песчаная подушка;
  4. Арматурный каркас;
  5. Труба (опалубка)

Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:

  • Одиночный (каждая свая имеет свою опору);
  • Ленточный (опоры равномерно размещены по периметру здания);
  • Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
  • Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
  • Полями (расположение в рядном или шахматном порядке).

Вот Вам несколько фото свайно-ростверкового фундамента под баню:

« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…

На этом буду заканчивать. Надеюсь, статья позволит получить понимание для чего и что представляет собой свайно-ленточный фундамент. Подписывайтесь в блоге на обновления. Будет интересно и полезно! Успехов Вам и удачной стройки!!!

Цитата мудрости: Человек умирает тогда, когда перестаёт меняться. Похороны – лишь формальность (Г. Форд).

Технология работ

При принятии решения о самостоятельном обустройстве ленточно-свайного фундамента, важно реально оценить с точки зрения технической подготовленности свои возможности. Несмотря на кажущуюся простоту сооружения основания, это процесс очень трудоемкий и затратный

Он требует не только обладания специальными навыками, умениями и знаниями, но и наличия специальных инструментов и техники. Важно помнить, что несоблюдение правильной технологии может привести к дополнительным расходам, а также к ухудшению состояния фундамента.

Рассмотрим основные этапы строительства:

  • В первую очередь наносятся разметки и подготавливаются траншеи. Толщина канавы не должна выходить за пределы 0,5 м. Площадь будущего фундамента размечается согласно расчетным документам.
  • Далее определяются места для свай, проводится бурение. На этом этапе вы должны иметь четкие данные о глубине почвы с учетом уровня промерзания грунта и песчаного основания.
  • Третий шаг — гидроизоляционные работы. Гидроизоляция фундамента является одним из важнейших этапов строительства, так как от качества ее проведения зависит степень воздействия влаги на всю конструкцию. В основном для гидроизоляции свай применяются рулонные материалы, такие как рубероид. Он сворачивается в форме трубы и помещается в скважину для свай. Для этих целей можно использовать трубу асбоцемента. Иногда делают несколько слоев гидроизоляции, что ведет к снижению негативного влияния влаги на постройку. Винтовые сваи дополнительно покрываются краской или антикоррозийным раствором.
  • Следующим этапом является создание «подушки» из песка. Она должна быть не менее 30 см в глубину. Только после ее создания можно переходить к процессу армирования.
  • Армирование свай и ленточной основы проводится металлическими прутьями, диаметр которых должен быть не меньше 10−13 мм. Длина прутьев определяется с учетом дополнительного запаса и размера сваи до 0,5 м. Армирующие элементы соединяются друг с другом специальной проволокой.
  • Следующий этап — это заполнение бетонным раствором форм для свай, после чего можно переходить к завершающему этапу.
  • В конце всех монтажных работ делается опалубка ленточного фундамента и заливка ее бетоном.

Человек, который незнаком с подобными работами, не сможет выполнить заливку фундамента. Поэтому для экономии времени и материальных затрат, лучше сотрудничать с профессиональными организациями, которые специализируются на таких видах работ.

Конструкция

Конструкция свайно-ленточного фундамента состоит из ряда свай, установленных по центральной оси ленты с определенным шагом. Арматурный каркас свай жестко связан с армпоясом ленты, объединяя эти элементы в единую механическую систему.

Земляные работы включают в себя создание скважин и рытье траншеи, произведенные одновременно или в несколько приемов. Строительство ленты ведется по общим правилам, за исключением наличия дополнительных элементов арматурного каркаса.

Все работы образуют два условных этапа:

  • Создание свайной системы.
  • Заливка и выдержка ленты.

Совмещать или выполнять оба пункта одновременно удается не всегда, хотя при заливке сразу всех элементов опорной конструкции удается достигать максимальной прочности и монолитности основания.

Основание на сваях

Эта конструкция напоминает установленную на столбы решетку. Столбы размещают под всеми основными точками постройки и соединяют ростверком

Главное внимание уделяют местам с высокой нагрузкой и углам. Фундамент небольших построек воспроизводит рисунок здания, для крупных сооружений выбирают сплошное основание

При покупке столбов необходимо обследовать места сварки. Стык должен быть покрыт битумной мастикой либо другими антикоррозийными средствами.

В качестве ростверка используют железобетонную плиту или ленту либо металлическую балку. При установке сруба ростверком является нижний венец. Его укладывают на приваренные к сваям монтажные площадки.

Способ возведения фундамента

В зависимости от типа материала сваи ввинчивают, вставляют или забивают в землю. В последнем случае используют элементы с тупым концом и острым наконечником. Для забивания столбов используют специальную технику.

Для буронабивного фундамента обустраивают скважины, в которые устанавливают пустотелые столбы. После армирования основание заливают бетоном. Для винтовых опор готовят небольшие ямки, куда их перпендикулярно вкручивают дрелью либо специальным инструментом. После установки их выравнивают по горизонту и выполняют обвязку.

Свайно-ленточное основание своими руками — пошаговая инструкция.

Свайно-ленточный фундамент — это конструкция из погруженных ниже точки промерзания свай, накрытых ростверком или фундаментной плитой. На такой тип фундамента более равномерно распределяется вся нагрузка, в отличие от классической свайной конструкции. За счет заглубления опор ниже точки промерзания в грунт, на этот фундамент не влияют даже движения грунтовых вод. Итак, ниже будет представлена инструкция для установки свайного фундамента пошагово своими руками.

Разбивка осей.

Разбивка осей – это ответственный процесс. От внимательности при ее выполнении будет зависеть, насколько правильно дом будет расположен на участке. Необходимо соблюдать конкретные отступы от забора и от соседей. Эти данные прописаны в стандартах.

После забивки колышек, по ним натягивается шнур таким образом, чтобы он не мешал рабочей зоне. Ось фундамента готова. Переходим к следующему шагу.

Уборка грунта.

Следующим шагом необходимо вырыть котлован, учитывая глубину закладывания ленты и, в зависимости от выбранного вида опор, подготовить под них углубления (если выбор пал в пользу буронабивных или железобетонных). Подготовка траншеи (или котлована) для ленты не требует использования спец техники.

Последовательность устройства свайного основания с применением асбестоцементных труб

Свайное поле.

Это поле представляет собой площадку с определенным количеством осей, установленных по разработанной схеме. Водонасыщенность грунта, тип опор, количество опор, порядок размещения, емкость нагрузки сваи – эти параметры учитываются при проектировании площадки.

Установка железобетонных свай

Допустимая нагрузка на сваи зависит от прочности грунта, величины и диаметра опор.

Установка свай для фундамента.

Монтаж опор разберем на примере столбов (труб), которые будем заливать бетоном. Их количество и длина выбирается исходя из данных расчетной документации. Если на участке грунт достаточно устойчивый, то длину столбов можно использовать 1,8 — 2,5 метра. В зависимости от нагрузки делаем расстояние между столбами. Чем более массивная будет конструкция, тем меньше расстояние нужно делать.

  • расстояние для деревянных конструкций 3 м.
  • кирпичных 1,5-1,7 м.
  • пено и газобетона 2 м.

Для ленточного фундамента вырываем траншею глубиной примерно 40 см и шириной на 7 — 10 см больше глубины. Бензиновым буром сверлим ямы на глубину 1.8 — 2.5 метра. Бур лучше, чем трактор, так как ямки получаются точнее и аккуратней, но работы больше. В насверленные буром ямы ставим асбесто-цементные трубы, но предварительно их нужно гидроизолировать обклеев двойным слоем рубероида.

Армирование свай и ростверка.

На подошву котлована засыпают подушку из песка (не менее 15 см), которую укладывают ровным слоем, смачивают, трамбуют. Если укрепление конструкции необходимо, можно воспользоваться щебнем, засыпав его поверх песка.

Приступаем к сборке ленточной части. По внутренней стороне опалубки в трех направлениях, формируя трехмерную сетку, закладываются прутья диаметром 12-14 мм. В точках пересечений они связываются вязальной проволокой. Чтобы обеспечить прочность базы, привариваем связанный каркас из арматуры для ленты к торчащим из труб прутам.

Заливка фундамента бетоном.

Следующим шагом должна быть заливка фундамента. Самым оптимальным материалом является портландцемент средней консистенции. Заливать фундамент нужно в горизонтальном направлении. Если заливать вертикально, то могут появиться стыки и трещины в бетоне до его застывания.

Чтобы равномерно залить несущую конструкцию, рекомендуется использовать несколько бетономешалок сразу, так как раствор должен поступать одновременно. Срок высыхания бетона – 1 неделя.

Гидроизоляция и вентиляция.

Процесс гидроизоляции, вентиляции при работе со свайно-ленточным фундаментом состоит из двух шагов: защиты опор и обработки ленты. Когда смесь окончательно застыла, с опалубки убираются доски и пленка, затем вместо них наслаивается битумная канифоль, поверх которой накладывается рулонный материал. Для предотвращения попадания смеси, по поверхности ленты в вертикальном направлении укладываются куски асбестоцементной плиты, которые затем засыпаются песком. Это устройство удаляется после окончательного застывания смеси, оставляя хорошую воздухопроницаемость (вентиляцию).

Теплоизоляция.

Схема утепления свайного фундамента

Целью теплоизоляции свайно-ленточной базы является защита коммуникаций, проходящих под полом, а также самой конструкции от перепада температур. Для утепления фундамента рекомендуется использовать пенополистирольные плиты, приклеивающиеся либо внутри, либо снаружи граней ленты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
