Свайно-ростверковый фундамент: классификация, преимущества и недостатки, требования и нормативы

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является .

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

• песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
• кольцевого дренажа, расположенного на уровне подошвы ростверка;
• бетонной подготовки в виде стяжки без арматуры;
• гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы.

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах.

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Варианты свай

Существует несколько видов свай, которые используются для сооружения свайного фундамента с ростверком. Среди них можно выделить:

• буронабивные;
• забивные;
• винтовые.

Первые представляют собой конструкцию, которая сооружается методом предварительного бурения лунки требуемого диаметра и глубины. После подготовительных работ производится заливка столбов опоры с использованием армирования. Забивные элементы идут уже готовыми и представляют собой железобетонную конструкцию, которая набрала прочность. Для них не требуется предварительная подготовка лунок, т. к. они забиваются в назначенное место с использованием специальной техники. Последняя разновидность представляет собой металлическую конструкцию. Есть определенные требования в отношении диаметра такой трубы, а длина зависит от конкретных условий. На конце такой опорной конструкции содержится винт, который и способствует погружению, а также фиксации сваи. Монтаж таких элементов может быть осуществлен вручную.

Кроме способа монтажа, сваи могут отличаться по сечению. Если речь идет о винтовых, то чаще всего они круглые. Существуют треугольные, квадратные и многоугольные варианты. Тело сваи может быть полым или наполненным. В зависимости от способа распределения нагрузки различают:

• стойки;
• висячие.

Второй вид свай имеет заостренный конец и большую площадь боковых поверхностей. Благодаря этому удается распределить оказываемую нагрузку на фундамент на большую площадь. Такое решение чаще всего используется в том случае, если несущей способности грунта, который находится на достигнутой глубине, недостаточно для создания нормальных условий. Устройство стойки имеет иную конструкцию. Чаще всего она подразумевает наличие расширения у основания сваи, которое обеспечивает основной процент опорных свойств. Стенки такой сваи задействованы не в полной мере.

Различие видов свайных фундаментов с ростверком может крыться также в том, каким именно образом расположены сваи в конструкции. Чаще всего выбирается четко вертикальное размещение, которое не вызывает особых вопросов. Но в некоторых случаях для увеличения несущей способности сваи могут быть загнаны в грунт под определенным углом. При этом в одной точке может быть расположено несколько свай. Применяется такой способ в том случае, если предполагается горизонтально направленное усилие на фундамент.

Сваи под ростверком фундамента могут располагаться не с определенным шагом, а точечно. Это касается тех ситуаций, когда ведется сооружение не здания, а навеса на открытом пространстве. В этом случае расположение свай совпадает с размещением опорных стоек, которые удерживают кровлю. Допускается ленточное расположение свай. В этом случае они размещаются с минимальным шагом, что увеличивает прочность фундамента. В другом варианте несколько свай размещаются с меньшим шагом на тех участках, где предполагается большая нагрузка.

Способ расположения опорных столбов для свайного фундамента с ростверком наносится на план будущего строения. Его можно начертить самостоятельно с соблюдением масштаба. Обязательным является наличие опор по углам здания. Также потребуются сваи в местах пересечения лент под основные и внутренние стены. Если расстояние между промежуточной и угловой сваей превышает три метра, тогда устанавливается еще одна опора посередине. Обычно шаг составляет около двух метров.

Принцип взаимодействия

Нормальным считается эффект, при котором взаимодействие дома и фундамента происходит по-разному в различных участках. Это связано с тем, что вес дома распределен неравномерно. В некоторых комнатах присутствует больше мебели или фурнитуры, например, в ванной комнате, что говорит о большем весе, а соответственно и давлении на фундамент. Ростверк позволяет нормализовать такие перепады и распределить их по всем сваям.

Такой подход позволяет добиться равномерной усадки здания по всему периметру, что не вызывает перекоса и повреждения стен, а также самого фундамента. Ростверк не является идеальным решением для такого вида фундамента. Связано это с тем, что на одном участке под различными сваями могут быть различные виды грунта, дающие неравномерную усадку. Именно поэтому такой вид основания неохотно сооружают застройщики.

Выше было сказано, что ростверк может быть высоким и низким. В первом случае лента может размещаться на высоте в 10 и больше сантиметров над грунтом. Применяется такое решение на большинстве видов грунта, но для строений, которые имеют небольшой вес, например, для каркасных домов. Он является хорошим решением, если предполагается возведение дома на пучинистом грунте. Свайный фундамент с этим типом ростверка неплохо нивелирует обратные нагрузки. Минусом такого решения будет наличие продуваемого пространства под домом. Потребуется дополнительное его утепление.

Низкий ростверк еще называется промежуточным также его именуют наземным. В этом случае не делается заглубления для ленты, она укладывается на подготовленную подушку из песка и гравия. Такой фундамент обладает дополнительной устойчивостью к нагрузкам со стороны дома, но его не применяют на грунтах, которые являются пучинистыми, т. к. воздействие сил может привести к расслоению конструкции и просадке свай. Третьим видом ростверка является заглубленный. Отличается он тем, что частично утоплен в грунт и находится на песчано-гравийной подушке. Проще такой вид фундамента можно охарактеризовать как ленточный мелкого заглубления, дополнительными опорами для которого выступают сваи.

Использование такого решения потребует дополнительных затрат, но это является необходимостью, если планируется сооружение тяжелых зданий на нестабильном грунте. Роль свай заключается в создании опоры на более плотный грунт, который находится на большей глубине, что невозможно для ленты или потребовало бы огромных сумм, если бы пришлось заглублять монолитную ленту на такой уровень. В некоторых случаях закладку ленты приходится осуществлять ниже промерзания грунта, а сваи уходят еще глубже. В других вариантах достаточно погрузить ростверк в грунт на 30 см и опереть его на сваи и на подсыпку.

Низкие и заглубленные варианты ростверков обладают большей стабильностью. Буронабивные сваи, которые применяются для такого вида фундамента обычно армируются металлическими прутами. При этом производится перевязка армирующего слоя каждой из свай с поясом ленточного фундамента, который будет залит позже. Это создает цельную монолитную конструкцию, которая готова похвастаться хорошими прочностными характеристиками. При этом покрываются недостатки отдельно свайного и отдельно ленточного фундамента, т. к. они дополняют друг друга. Благодаря тому, что структура представляет собой цельную конструкцию, распределение нагрузки происходит частично на сваи и частично на грунт, что разгружает опорные столбы.

Особую пользу от свайно-ленточного фундамента можно ощутить в зимний период. Если грунт является пучинистым, то ему сложно выдавить сваю на поверхность. Это связано с тем, что корень сваи находится ниже уровня промерзания грунта, а также с малой площадью взаимодействия между грунтом на глубине и опорным столбом. При небольшом усилии со стороны грунта на ленточную конструкцию сваи придают устойчивости. В этом случае они выступают якорями, которые входят в зацепление с грунтом и предотвращают смещение фундамента.

Преимущества, недостатки свайно-ростверкового фундамента

Рассматривая каждый тип ростверкового сооружения в отдельности, можно обнаружить минусы, плюсы. При проектировании, нюансы должны учитываться, чтобы не допустить лишних расходов на покупку строительных материалов. Распространенные предложения оснований проектировщиков — ленточное, плитное, свайно-ростверковое или свайное. Но если внимательно изучить плюсы, минусы отдельных сооружений, можно прийти к выводу, что свайно-ростверковая конструкция выигрывает по многим показателям.

На глинистой почве

Преимущества свайной конструкции с ростверком:

• Используется на любом типе грунта, даже на подвижном, неустойчивом, с близким залеганием грунтовых вод.
• Благодаря такому сооружению, возможно разместить здание даже на грунте со сложным рельефом.
• Достаточно экономичен по расходу строительных материалов.
• Правильно смонтированный фундамент простоит долго.
• Монтажные работы могут проводиться в любых климатических условиях, вплоть до понижения температуры воздуха на рубеж -10 градусов.
• Имеет неплохую устойчивость при хорошей несущей способности.

Среди минусов, можно подметить следующее:

• Не приспособлен для строительства зданий выше, чем 2 этажа.
• Невозможно обустроить подвальное помещение.
• Монтаж требует точности, лучше обратиться к специалистам.
• Для установки ростверковых сооружений необходимо привлекать дополнительную строительную технику, что отражается на бюджете нанимателя.

Спецтехника

Типы ростверка

Выбор обвязки зависит от вида возводимого сооружения. Существуют следующие типы ростверка:

1. Металлические балки. Изготавливаются из швеллеров или двутавров. Применяются для обвязки фундамента под деревянные дома.
2. Деревянный брус. Этот ростверк используется при возведении домов из бруса, бревна, каркаса.
3. Монолитная армированная железобетонная лента. Пригодна для строительства дома из любого материала. Обязательное условие — ширина ростверка должна соответствовать толщине будущих стен. Лента отличается высокой прочностью, надежностью, способностью выдерживать и равномерно распределять нагрузки.

Виды свайных фундаментов с ростверком

Ввиду многообразия технологий строительства, используемых материалов для свайно-ростверковых фундаментов существует специальная терминология:

• основание – воспринимающий вертикальную нагрузку пласт, залегающий ниже отметки промерзания;
• свая – вертикальная конструкция, изготовленная в почве или погруженная в нее;
• поле свайное – группа свай для одного сооружения, здания;
• ростверк – монолитная либо балочная конструкция по оголовкам свай (плита, решетка, рама или балка);
• низкий ростверк – заглублен в почву или расположен на уровне нулевой отметки;
• высокий (висячий) ростверк – поднят над уровнем грунта;
• несущая способность сваи – сумма сопротивлений грунта на боковых поверхностях и под ее нижним концом.

Схема буронабивного фундамента

По материалу буронабивные сваи классифицируются следующим образом:

• композитные – железобетон внутри стальной или полимерной несъемной опалубки (труба большого диаметра);
• бутобетонные – в нижней части сваи в бетон утоплены камни (максимальный размер 15 см, прочность не ниже расчетной марки бетона), верхняя часть (0,5 – 0,7 м) залита чистым бетоном, армирование обычно по всей длине (кроме забутовки);
• железобетонные – свая залита полностью из бетона с арматурой по всей длине (обычно не напряженная);
• бетонные – арматура лишь в верхней части для обвязки с ростверком.

Ствол сваи может изготавливаться несколькими способами даже при использовании одних и тех же материалов. Например, если бетоном наполняется отверстие в земле с помещенным внутрь арматурным каркасом, свая будет безоболочечной.

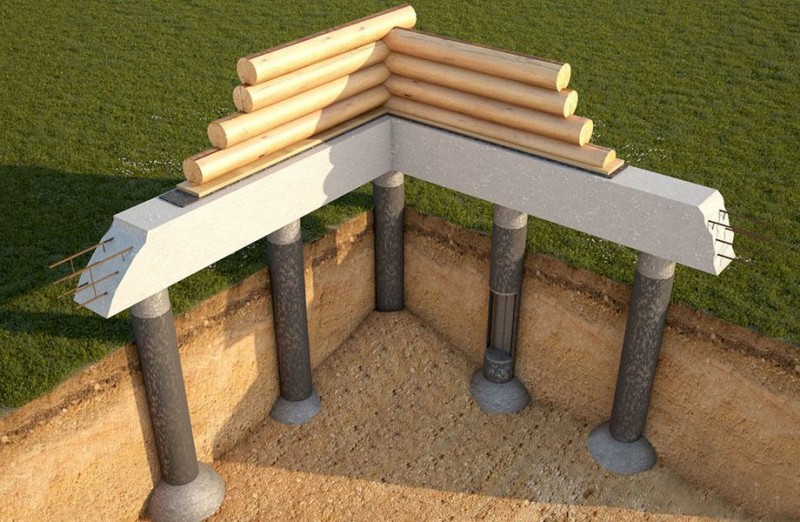

Схема сваи с расширением — ТИСЭ.

Если свая достигает несущего пласта, заливается в полимерную или металлическую трубу, которая не несет нагрузок и остается в скважине на весь период эксплуатации (несъемная), выполняя роль гидроизоляции, получается свая с оболочкой.

Если временная опалубка снимается после заливки, свая называется во временной оболочке, метод – вертикально перемещаемая труба ВПТ. Если опалубка остается внутри скважины и выполняет несущие функции, свая именуется трубобетонной.

Для повышения несущей способности подошва сваи может уширяться монолитным основанием. Подошву разбуривают специальным инструментом, взрывом либо бетонными свайками. В общем ростверке оголовок буронабивной сваи может иметь скользящее сопряжение или жесткую заделку в монолит.

Если при геологической разведке участка выявлено залегание несущего пласта глубже 3 м, буронабивные сваи-стойки обойдутся индивидуальному застройщику дороже винтового фундамента СВФ либо плавающей плиты. В этом случае эффективнее висячие сваи, несущая способность которых зависит от плотности и пористости грунта. Если сил трения на боковых поверхностях недостаточно, следует рассмотреть другие варианты фундамента.

В отличие от ленточного фундамента, глубина заложения ростверка никак не зависит от характеристик грунтов:

• лента опирается на землю подошвой, присутствуют боковые сдвигающие нагрузки от сил пучения;
• ростверк на грунт не опирается, создается исключительно для обвязки свай, распределения нагрузок, опирания стеновых материалов (особенно актуально для пеноблоков, кирпича).

После заливки монолитного ростверка между грунтом и его подошвой создается воздушная прослойка для компенсации сил пучения. В низких ростверках она защищается по бокам листовыми материалами во избежание осыпания земли, заполнения этого пространства пучинистым грунтом.

С учетом вышесказанного, монолитный ростверк по оголовкам буронабивных свай эффективен в случаях:

• легкие постройки – экономия бюджета 30 – 50% в сравнении с плитой, ленточным фундаментом для срубов, фахверковых, каркасных, панельных (СИП технология), щитовых коттеджей;
• сложный рельеф – склоны с перепадом высот больше 1,5 м в пятне застройки;
• высокий УГВ – сваи можно залить в оболочку при незначительном подъеме воды или путем временного откачивания ее из скважины;
•  болото, прибрежная зона – земляные работы для других типов фундаментов невозможны.

Экономически эффективны в индивидуальном строительстве сваи лишь при глубине до 3 – 5 м, что обычно достаточно для легких конструкций. При нормальной геологии на ровных участках сваи сокращают бюджет строительства кирпичных, бетонных зданий вдвое. Лишь в этом случае фундамент соответствует требованиям СП 24.1333, регламентирующим проектирование свайных фундаментов.

Плюсы и минусы основания

Газобетон имеет легкий вес за счет пористой структуры, куда легко проникает влага, разрушая структурные связи между частицами материала. Когда капли воды замерзают в холодное время года, они расширяются в объеме, что приводит к образованию трещин. В первую очередь, влага попадает в стенки дома из почвы, поэтому эксперты рекомендуют поднимать цокольное перекрытие над уровнем земли.

В этом случае выражается главное преимущество свайного фундамента с нависающим ростверком – изоляция сооружения от контакта с рыхлой и переувлажненной почвы. В данном случае сваи обеспечивают необходимую устойчивость и жесткость, а ростверк отвечает за равномерное распределение нагрузок на несущий пласт земли.

такие преимущества:

• возможность строительства на участках со сложным рельефом;
• сравнительно небольшие затраты на строительство;
• стойкость конструкции за счет связанного контура и т.д.

К недостаткам технологии необходимо отнести:

• сложность инженерных расчетов;
• потребность в качественной гидроизоляции фундамента;
• трудоемкость и большие затраты на работу по возведению подземных помещений.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

• Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
• Обмазочная – обвязку покрывают битумной мастикой.
• Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
• Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Типы ростверков в зависимости от расположения

В зависимости от глубины погружения существует три типа конструкции ростверка:

• Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
• Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
• Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!
Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

• железобетон;
• дерево;
• металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

• При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
• Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.

Видео: устройство ростверка для деревянного дома

https://www.youtube.com/embed/

Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Основные ошибки при возведении

Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются:

• Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
• Отсутствие воздушного зазора между высоким ростверком и грунтом.
• Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.

Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами. Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.

Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

• Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
• Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
• Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
• В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.

• Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
• Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
• Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
• Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
• Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
• Слабый грунт требует усиления сваями и хорошей засыпки.

• Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
• Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
• Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
• Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
• Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
• Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие бывают конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

Виды ростверка винтовых свай

Основная классификация обвязки винтовых свай проводится по типу используемого материала. Каждый из них имеет свои преимущества и недостатки. Ростверки бывают:

• Деревянными
• Металлическими
• Бетонными

В деревянном ростверке роль обвязки выполняют брусья, уложенные на оголовки свай.

Металлический ростверк представляет собой металлические балки, приваренные к оголовкам винтовых свай.

Бетонный ростверк выполняется при возведении наиболее тяжелых конструкций, и роль опоры дома выполняет бетонные балки, связанные со сваями.

Рассмотрим подробнее каждый способ установки ростверка на винтовых сваях.
