Что стоит знать при выборе инверторной сварки

Какой инвертор выбрать для домашнего пользования

Для того чтобы качественно сваривать уголки, швеллеры, полосы и трубы толщиной до 5 мм, теоретически достаточно сварочного инвертора со следующими характеристиками:

• напряжение сети — 220 В;
• максимальный сварочный ток — 120÷150 А;
• ПВ — 40÷50%;
• толщина электрода — до 4÷5 мм.

Но на практике эксплуатация инвертора, скорее всего, будет происходить в условиях, отличных от нормативных. Поэтому почти наверняка придется скорректировать выбранные характеристики. В первую очередь следует проанализировать качество и стабильность напряжения питания. Обычно сварочные инверторы предназначены для работы в условиях колебаний входного напряжения ±10÷15%, поэтому при подключении к электросети с такими параметрами они будут работать без каких-либо проблем. Если же отклонение достигает 30% (что нередко случается на дачах, в гаражах и сельской местности), то следует выбирать модель инвертора с возможностью работы при пониженном напряжении.

Домашний инвертор должен быть легким, чтобы было удобно его переносить, и компактным, чтобы помещался в багажник автомобиля. Желательно подобрать инвертор с ударопрочным и влагозащищенным корпусом, а также с прозрачной защитной крышкой панели управления. Наличие цифрового индикатора желательно, но необязательно, т. к. на недорогих моделях они нередко работают с большими погрешностями.

Рисунок 8 — Процесс сварки

Технические требования для выбора лучшего домашнего сварочного инвертора в нашем варианте будут выглядеть примерно так:

№	Наименование	Бытовые
1	Входное напряжение (В)	220
2	Допустимые колебания напряжения (%)	+15 / -40
3	Мощность (кВт)	4÷5
4	Макс. и мин. значения рабочего тока (А)	10÷180
5	Напряжение холостого хода (В)	60÷80
6	Степень защиты	IP-22
7	Диаметр электрода (мм)	1.6÷5.0
8	Продолжительность включения (ПВ, %)	30÷50
9	Дополнительные функции	Arc Force, Anti stick, Hot start
10	Вес (кг)	4÷5

При выборе конкретной модели следует ориентироваться на известные торговые марки, которые присутствуют на рынке не менее десяти лет

Также необходимо обратить внимание на близость сервисного центра и гарантийный срок, который у производителей инверторов лежит в интервале от одного до пяти лет

3 СТАВР САУ-200

Замыкает тройку лидеров сварочного оборудования для начинающих в данной ценовой категории отечественный аппарат СТАВР САУ-200. Ручная дуговая и полуавтоматическая сварка (проволока ) на этом агрегате новичком выполняется не хуже, чем профессионалом. Такие функции, как антиприлипание, форсаж дуги и горячий старт в этой модели значительно упрощают работу. При этом мощность аппарата составляет 8,2 кВт. Благодаря этому удалось достичь приличной продолжительности сварки на токе в 200 А – 60 %.

Такая производительность заинтересует не только начинающих, но и опытных мастеров в области сварочных работ. Отзывы о возможностях СТАВР САУ-200 носят положительный характер. Нет причин сомневаться в качестве сборки и надежности этого сварочного аппарата – модель добротная, и будет служить своему владельцу верой и правдой гораздо дольше, чем действует заводская гарантия.

Как выбрать хороший сварочный аппарат?

У владельца трактора, автомобиля, дачи, дома с подсобным хозяйством всегда найдётся работа по сварке сталей, но вызов специалиста при малейшей необходимости обойдётся в копейку. За одну только установку забора сварщик может взять дороже, чем стоит хороший сварочный аппарат с маской и пачкой электродов (они разойдутся в процессе самообучения). Возможно, даже с крагами.

Чтобы выбрать лучший сварочный аппарат для дома, важно учитывать сферу и условия его применения. Один из первых критериев выбора инвертора пиковый – сварочный ток

Чем он выше, тем большим диаметром можно использовать электрод и обваривать более толстые металлы. Для ориентира см. таблицу.

Электрод, мм	Толщина металла, мм	Ток, А
1,6	1-2	25-50
2	2-3	40-80
3	3-4	80-160
4	4-6	120-200
5	6-8	180-250

Для домашней эксплуатации достаточно аппарата, работающего с электродами до 4 мм в диаметре.

По типу сварки аппараты разделяются на:

• MMA – ручное сваривание (классика) покрытым обмазкой плавящимся электродом. Из плюсов: подходит для работы с металлами любой толщины, кроме самых тонких. Недостатки: образующийся шлак необходимо удалять, что особенно неудобно при сварке в несколько проходов. Особенность: при выборе электродов следует учитывать ток –    переменный или постоянный. Работают с электродами до 4-5 мм.
• MIG/MAG – расходный материал – плавящийся электрод в инертном (MIG) либо активном (MAG) защитном газе. Применяется для соединения чёрных и цветных металлов. Электрод в виде проволоки автоматом подаётся из мотка. Метод применим лишь для работы с тонкими металлами, позволяет варить листовые материалы толщиной менее 1 мм и конструкции из профиля с толщиной стенки до 20 мм.
• TIG – аргонодуговая сварка – применяется тугоплавкий в атмосфере инертного газа электрод диаметром до 5 мм. Расходник – присадочный прут (толщиной до 1 мм), сам электрод обычно не плавится. Применяется для сваривания стали, цветных металлов, в том числе пары разнородных. Для работы нужен баллон с аргоном.

Существуют универсальные сварочные полуавтоматы типа ММА+MIG/MAG и MIG/MAG+TIG – объединяют возможности описанных выше инструментов – позволят выполнять широкий спектр работ по соединению чёрных и цветных металлов, разной толщины, их сплавов.

Также обращайте внимание на:

• Рабочий цикл или продолжительность нагрузки – так как электронные компоненты, работающие с колоссальным током, шустро нагреваются, бытовые аппараты нуждаются в регулярном охлаждении. Указывается в % для 10-минутных интервалов. Например: 40% говорит о том, что устройство может работать на токе, близком к пиковом на протяжении 4 минут, потом 6 минут ему нужно для охлаждения (также время зависит от рабочего тока и температуры окружающей среды). Может указываться несколько значений для различной силы тока.
• Защита от перепадов сетевого напряжения – показывает пиковые отклонения от нормы, для бюджетных моделей находится в пределах до 15%.
• Диапазон регулировки тока – возможность изменять силу тока позволяет адаптироваться под сварку любыми электродами в различных условиях. Зависит от аппарата, начинается из 5-20 А и завершается максимальными для него значениями в 180-250 А.

Помимо основных характеристик новичкам будут интересны такие функции, как:

• горячий старт – упростит зажигание дуги;
• форсаж дуги – автоматическое повышение тока при сближении электрода со свариваемым металлом во время розжига для предотвращения прилипания;
• антизалипание – после прилипания электрода на него не подаётся питания, пока тот не будет оторван от свариваемой поверхности;
• напряжение холостого хода – параметр показывает, насколько просто разжечь и поддержать дугу: при 80-90 В – справится даже новичок, при значениях напряжения ниже 40-50 В – работа превратится в квест, особенно начинающим.

Что выбрать для домашнего использования:

• инвертор – компактное, бюджетное и универсальное решение для домашнего мастера, нерегулярного использования в быту;
• полуавтомат – специализированный инструмент для сваривания цветных и тонких металлов, легированных сталей;
• выпрямитель – применяется для работы с цветметом, низкоуглеродистыми и высоколегированными сталями;
• трансформатор – наиболее распространённые в промышленности аппараты, целесообразно покупать для производства металлоконструкций в больших объёмах.

Какой сварочный инвертор лучше купить

Для корректного выбора сварочного аппарата необходимо уточнить целевое назначение оборудования. Следует учесть толщину и материал заготовок, объем и продолжительность рабочих операций. Отдельно рассматривают:

• удобство доступа;
• режимы температуры и влажности в помещении;
• необходимость сварки на открытом воздухе.

Какой сварочный инвертор лучше, можно выяснить после корректного определения базовых критериев. Следует подчеркнуть преимущества надежных моделей. Начальные инвестиции окупятся в процессе эксплуатации. Определенные плюсы предоставляет применение хорошо оснащенной техники. Автоматизация отдельных операций предотвращает неверные действия пользователей. Наш профессиональный рейтинг лучших сварочных инверторов предоставляет объективную информацию для исключения ошибок при покупке.

Особенности и принцип работы сварочного инвертора

В последние десятилетия инверторная сварка все уверенней вытесняет традиционные трансформаторы и выпрямители, причем не только в промышленном производстве, но и в сфере бытового применения. Это стало возможным благодаря созданию надежной элементной базы для частотных преобразователей, а также значительному удешевлению силовых электронных компонентов. Свою роль также сыграли рост стоимости энергоносителей и меди, которой в инверторах используется на порядки меньше, чем в других сварочных аппаратах.

Принцип работы современного сварочного инвертора основан на преобразовании низкочастотного сетевого тока в импульсы высокой частоты с последующим формированием различных видов сварочных токов с регулируемыми параметрами (см. рис. ниже).

Рисунок 2 — Принцип работы сварочного аппарата

Количество витков первичной обмотки обратно пропорционально частоте тока, поэтому в высокочастотных трансформаторах меди на порядки меньше, чем в обычных. Эта зависимость является нелинейной: при частоте 10 кГц масса и размер уменьшаются в 3 раза, а при частоте 50 кГц — примерно в 15 раз (см. трансформатор на рис. ниже).

Лучшие универсальные сварочные инверторы

Для выполнения отдельных операций квалифицированные специалисты применяют соответствующие ручные или автоматизированные технологии. Оптимизация технологического процесса обеспечивает высокое качество сварных соединений с одновременной экономией расходных материалов. Отмеченные преимущества объясняют целесообразность применения универсальной техники. Профессиональные инвертора этой категории выполняют свои функции безупречно при работе в режимах TIG, MIG/MAG и MMA.

1. Fubag IRMIG 180 SYN (TIG, MIG/MAG, MMA)

Особенность этой модели инвертора – микропроцессорное управление. Современное электронно-программное оснащение без вмешательства пользователя оптимальным образом настраивает рабочие функции с учетом применяемого инструмента. Напряжение в цикле холостого хода понижается автоматически до безопасного уровня. При необходимости можно применять обычную или флюсовую проволоку. Допустимо применение двух- или четырехтактного режима горелки. Защитная схема контролирует нагрузку, активизирует быстрое отключение при выходе параметров за границы нормального диапазона.

Плюсы:

• лучший в соотношении цена – качество инвертор универсальной категории;
• микропроцессорное управление;
• плавная точная регулировка сварочного тока;
• горелка в стандартной комплектации;
• компактные размеры и небольшой вес.

Минусы:

максимальный ток – 180 А.

2. Solaris MULTIMIG-227 (MIG/MMA/TIG) (TIG, MIG/MAG, MMA)

Хороший сварочный инвертор-полуавтомат современного уровня контролирует отдельные рабочие процессы с высокой точностью. Если необходимо создать точечное соединение тонких листов, выбирают специальный режим SPOT. После первичной настройки времени рабочего цикла, следующие действия будут выполняться автоматически (диапазон 0,1-10 секунд). В Solaris MULTIMIG-227 можно установить крупную катушку с проволокой. Для сварки без нейтральной газовой среды переключается полярность. В сварочный аппарат установлена специальная регулировка для выбора оптимальной интенсивности дуги при активизации форсажа.

Плюсы:

• точное микропроцессорное управление;
• стабильность рабочих параметров во всех режимах (TIG, MIG/MAG и MMA);
• возможность работы на низком напряжении;
• высокое качество сборки и функциональность на высшем уровне;
• широкий диапазон сварочного тока (от 20 до 220 А).

Минусы:

• ощутимо шумит;
• сравнительно небольшой рабочий цикл при высокой температуре (35%, +40 градусов).

3. Aurora SPEEDWAY 180 (TIG, MIG/MAG, MMA)

Оценить преимущества микропроцессорного управления можно после внимательного изучения особенностей эксплуатации профессионального инвертора Aurora SPEEDWAY 180. Чтобы установить оптимальный режим, пользуются стандартной таблицей настроек. Например, при толщине заготовки 1 мм выбирают 17V. Далее – коррекции оператора не нужны. Стабильность дуги поддерживается автоматически до завершения рабочего цикла. При возникновении короткого замыкания напряжение снижается до безопасного уровня 24V.

Плюсы:

• качественное воспроизведение профессиональных технологических операций;
• синергетическое управление с простой активизацией;
• стабильность рабочих параметров при снижении напряжения на входе до 160V;
• функция снижения напряжения до безопасного уровня VRD;
• регулировка скорости подачи проволоки (от 3 до 11 м/мин);
• цифровой дисплей;
• удобен в перемещении;
• эффективное охлаждение;
• небольшой вес и компактность.

Минусы:

для исключения программных ошибок надо правильно настроить натяжение проволоки.

Что касается технических особенностей

Самое большое преимущество сварочных инверторов в их «начинке». Внутри инвертора сложная электронная плата, которая позволяет добиться различных дополнительных функций, которые недоступны обычному аппарату для сварки.

При выборе инвертора важно учитывать не только бренд. Кстати, что касается брендов, то для новичков хорошо себя зарекомендовали инверторы таких производителей, как Fubag, Ресанта или HAMER

Главное их достоинство, это хорошая производительность, наличие большинства возможных функций, а также, приемлемая стоимость.

Кроме того, при выборе сварочного инвертора, новичку следует обращать внимание вот на что:

Сварочный ток — данный параметр указывается в паспорте инвертора. Для бытовых моделей инверторов, достаточно показателя в 160-200А. И, тем не менее, рекомендуется выбирать такой инвертор, который будет иметь небольшой запас по мощности, примерно на 30% к показателю рабочего тока. Это позволит работать инвертором более продолжительное время, без перегрузок и перегрева.

Холостой ход — для бытовых инверторов данный параметр находится в пределах 35-90 В. Чем больше будет холостой ход сварочного инвертора, тем лучше будет зажигаться дуга.

Мощность инвертора — чем выше сварочный ток, тем больше по мощности инвертор. Существуют такие инверторы, которые потребляют всего 4 кВт, но и варить ими можно током не более чем в 160А. Если нагрузки на электросеть критичны, то это стоит учитывать при выборе сварочного инвертора.

Перепады напряжения — очень часто напряжение в электросети не соответствует нормам. Учитывая это, нужно выбирать такой сварочный инвертор, который имел бы хорошую защиту от скачков напряжения. Кроме того, сегодня есть инверторы, который могут варить от пониженного напряжения, даже в 140 Вольт.

Бренд — из импортных производителей сварочных инверторов, популярны такие бренды, как: Fubag, Aurora, Elitech, Champion, Weste, Maxcut, Patriot, PIT, TSS. Однако не стоит забывать и про наших, отечественных производителей, чьё сварочное оборудование не менее качественное. В первую очередь, это: Ресанта, Интерскол, Кратон, Ударник, Калибр, Энкор.

Рейтинг лучших сварочных инверторов

При выборе надежного оборудования мы принимали во внимание его эффективность, универсальность, функциональность, простоту использования, безопасность и прочие подобные параметры. Вот какие именно характеристики учитывались во время отбора номинантов для ТОПа:

Вот какие именно характеристики учитывались во время отбора номинантов для ТОПа:

• Тип – бытовой, профессиональный, промышленный;
• Мощность и уровень КПД;
• Защита от перегрева, пыли, брызг;
• Размеры, вес и материалы изготовления;
• Вид сварки – ручная аргоновая и/или полуавтоматическая;
• Подходящие виды материалов;
• Диаметр совместимых с оборудованием электродов;
• Рекомендуемые сферы применения;
• Способ управления – механический или же с помощью пульта;
• Стабильность дуги и легкость ее розжига;
• Возможности регулировки холостого хода и напряжения;
• Наличие функций «горячий старт», «форсаж дуги», «антиприлипание»;
• Комплектация, в том числе длина и качество кабелей.

Также мы обращали внимание на обещанный производителями срок службы аппаратов и фактическое их поведение в сложных условиях эксплуатации, также учитывалась возможность ремонта в случае поломки и его сложность. Немаловажным показателем тут стало соотношение цены и качества товаров и длительность действия гарантии

Лучшие сабельные пилы

Нагрузка при домашнем использовании

Мастер на даче или дома сталкивается с небольшими проблемами по ремонту металлических изделий. Поэтому для таких целей потребуется аппарат с небольшой мощностью. Но следует помнить, что такая сварка не сможет потянуть работу по толстому металлу — это на случай грандиозных работ. Нечасто на даче встречают, но иногда бывает у владельцев масштабная стройка.

Классификация инверторов по нагрузке:

1. Малая. Работать можно по металлу толщиной до 3 мм. Электроды применяют такой же толщины. Подойдёт для домашнего использования, а также небольших работ по даче.
2. Средняя. Рабочий диапазон — до 200 А. Аппарат для серьёзной работы по разным материалам. Работать можно без перерыва продолжительное время.
3. Большая. Аппарат способен работать на трёхфазном токе в 380 В. Это сварка промышленного назначения и применяется в мастерских по ремонту металлических изделий. Пригодится тем, кто подрабатывает по кузовным работам автомобилей, например.

В зависимости от нагрузки сварочные инверторы имеют соответствующую стоимость. Слабые аппараты стоят дешевле, а мощный и точные — дороже. Поэтому не нужно брать сварку на перспективу — так не придётся переплачивать. Далеко не каждый домашний мастер способен стать профи, даже работая на инверторе.

Аппарат аргонодуговой сварки — для кого предназначено оборудование и принцип его работы

Специализированный вид сварочного оборудования, который предназначен исключительно для работы с цветными металлами — аргонодуговая сварка. В качестве электродов используются вольфрамовые наконечники, а для защиты сварочного шва в процессе работы применяется инертный газ (аргон или гелий).

Изначально рассмотрим составные элементы аргонодуговой сварки, а также принцип ее работы. Состоит оборудование из сварочного аппарата с напряжением холостого хода в 60-70В, контактора для передачи напряжения на горелку, осциллятора для преобразования входного напряжения в величину 2000-6000 В и увеличение частоты тока до 150-500 Гц, устройства для охлаждения, не плавящихся электродов, баллона с аргоном, а также керамической горелки.

Теперь о том, как же работает такое оборудование, и чем оно отличается от других устройств. В одну руку необходимо взять горелку с не плавящимся электродом, а во вторую берется проволока. На горелке есть специальная кнопка, при нажатии которой происходит подача газа в область сваривания. Причем подачу газа нужно осуществить за 10-20 секунд до того, как появится дуга. В горелку устанавливается вольфрамовый электрод, который не должен выступать более 5 мм. Прислонить электрод к свариваемой поверхности на 2 мм, и включить аппарат. В результате произойдет розжиг дуги. Чтобы получить сварочный шов, сварщику необходимо подавать в зону возникновения дуги проволоку.

Это интересно! Розжиг дуги осуществляется путем расположения электрода от свариваемой поверхности на расстоянии 2 мм, но не менее. Соприкосновение электрода с поверхностью противопоказано. В ходе сваривания, из горелки будет выходить газ.

К достоинствам рассматриваемых устройств относятся:

1. Малая температура разогрева, что не способствует деформации форм свариваемых деталей из цветных металлов
2. Защита зоны сваривания посредством инертного газа, что положительно влияет на отсутствие развития окислительных процессов
3. Высокая скорость проведения работ по свариванию металлов
4. Простота работы с аппаратами
5. Возможность соединения не только двух однородных видов цветных металлов, но и разнородных

Среди недостатков рассматриваемых устройств специалисты выделяют:

• Снижение качества сварочного шва, если работы проводить на сквозняке или при ветре
• Сложная конструкция сварочного оборудования, что усложняет особенности проведения настройки режимов
• Необходимость применения дополнительных устройств для охлаждения дуги при работе током большой величины

Аргонодуговая сварка может происходить в четырех режимах. Самый распространенный — это ручной режим, когда сварщик держит в одной руке горелку, а во второй проволоку. Еще есть механизированный вид, который отличается от ручного тем, что в зону сварки проволока подается автоматически, наподобие с полуавтоматическими устройствами. Более совершенными видами аргонодуговых устройств являются автоматически и роботизированные.

Это интересно! Применяется аргонодуговая сварка в случае необходимости проведения работ с цветными металлами, и особенно, когда необходимо соединить два разнородных материала. В таком случае, эффективным будет применение только аргонодуговых аппаратов.

AURORA

Китайская компания Aurora, ориентированная на европейский и российский рынки, выпускает инверторы, работающие по технологии MOSFET и IGBT. В каталоге компании представлено 26 аппаратов серий ARC, Maxima, Minion, PRO Inter, Stickmate. Вся продукция сертифицирована по нормам ES, GB и законодательства ЕАЭС (ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств»). На аппараты дается гарантия 2 года, оказывается и послегарантийная поддержка. Цена на инверторы в зависимости от мощности и комплектации варьируется от 4000 до 112 000 рублей.

Одна из наиболее популярных моделей — AURORA INTER 160 (10030). Этот сварочный аппарат может использоваться и как бытовой, и как профессиональный. Работает от сети 220 В. Мощность 4,6 кВт, сварочный ток до 160 А. Толщина рабочего электрода 1,6–4 мм. Габариты модели 290х130х200 мм, вес 5,5 кг. Среди отличительных характеристик — пониженное образование брызг, легкий поджиг и горячий старт. В комплект поставки включены кабели с заземляющим зажимом и электрододержателем. Цена: 10 400 рублей.

Дополнительные функции в инверторах

В современных инверторных устройствах реализованы некоторые опции, которые заметно облегчают работу сварщика:

1. Горячий старт – зачастую у начинающих сварщиков, да и не только у них, возникают сложности с розжигом и поддержанием дуги в рабочем состоянии. В момент розжига, ток вырастает до необходимого уровня и сразу после розжига возвращается к рабочим параметрам. Процесс изменения тока происходит полностью автоматически, без участия сварщика.
2. Еще одна проблема, которая преследует новичков – залипание электрода. Причин тому несколько, но решение у нее одно – снижение уровня сварочного тока. Эта операция так же выполняется автоматически.

1. Форсаж дуги позволяет выполнять швы в разных пространственных положениях.
2. Снижение напряжения холостого хода до безопасного для рабочего и его окружающих людей уровня.

Виды

Трансформатор

Электросварочный трансформатор – это силовое оборудование, работающее на частоте 50 Гц. К первичной обмотке поступает сетевой ток, а со вторичной снимается уже подходящий для сварки. Ток регулируется передвижением вторичной обмотки по отношению к закрепленной статично первичной.

Трансформатор используется только для ручного сваривания расплавляющимися электродами, так как на выходе он способен выдавать только переменный ток. Дуга его неустойчива, качество шва зависит от опыта и мастерства сварщика.

Выпрямители для сварки

В аппаратах этого типа, кроме трансформатора, присутствует и выпрямитель, генерирующий постоянный ток со стабильными характеристиками.

Выпрямительные сварочные аппараты для дома используются в целях соединения элементов из черных и большей части цветных металлов. Качество получаемого шва лучше, чем у трансформаторов.

Инверторы

В современных моделях сварочников установлен инверторный источник тока в сочетании с выпрямителем и высокочастотным трансформатором. Электронный блок упрощает настройку и обеспечивает получение на выходе тока с оптимальными параметрами.

Сварочный инвертор для дома и дачи позволяет сваривать переменным током черные и цветные металлы и сплавы, даже с трудом поддающиеся свариванию. Большая часть бытовых моделей используется для аргонодуговой сварки при условии подключения дополнительных аксессуаров.

Выбор

Сомнений по поводу того, какой из аппаратов более хорош, у опытных сварщиков не возникает. Конечно же, лучше выбрать инвертор, чем трансформатор. Преимущества таких домашних приборов заключаются в следующем:

• качество шва;
• меньшие в разы вес и размеры;
• точная настройка и регулировка;
• экономичность.

Единственным недостатком инверторов является высокая стоимость. В рейтинге моделей можно подобрать аппарат, не подходящий для профессионального использования, но вполне пригодный для домашних или дачных работ.

Автоматы и полуавтоматы

Сложные приборы, производительность которых на порядок выше. Кроме стандартного оснащения, в автоматах имеется устройство для подачи проволоки, горелка и блок управления.

Процесс сварки протекает в среде защитного газа, соединение осуществляется при помощи присадочной проволоки, благодаря чему возможна сварка тонкостенных изделий и деталей из цветных металлов.

Важно! По причине недостаточной производительности такие устройства не годятся для сварки элементов значительной толщины. В этом случае лучше выбрать приборы для электродуговой ручной сварки.

Генераторы

Сложные аппараты, объединяющие в себе источник тока и жидкотопливный генератор. Сварка выполняется как от переменного, так и от постоянного тока.

Генераторы можно назвать оптимальным решением для не электрифицированных стройплощадок или при частых перебоях с электричеством.

TIG

При работе со штучными электродами на поверхности шва образуется окалина

Конструкция их аналогична инверторным агрегатам, но функциональность выше. К некоторым моделям подключается горелка.

MIG/MAG

Полуавтоматы такого типа оснащены механизмом ввода проволоки, выступающей одновременно как электрод и присадочный материал. Горелка передвигается оператором по линии образуемого шва.

Устройства способны работать в двух режимах:

1. MIG. Сваривание выполняется в газовой среде, в нержавеющих сталях при этом сохраняются легирующие добавки.
2. MAG. В область расплавления добавляются активные газы, предохраняющие металл от контакта с содержащимся в воздухе кислородом.

Для алюминия

Алюминий обладает низкой температурой расплавления, а изделия из него – небольшой толщиной. Потому для соединения алюминиевых деталей ручная сварка в большинстве случаев неприемлема – требуется большой опыт для образования качественного шва.

Для таких работ используется сварка в защитной газовой среде (полуавтоматы MIG) либо аргонодугового аппарата (TIG-сварка).

Что такое инвертор

По сути, это обычный выпрямитель тока, который отличается от сварочных трансформаторов тем, что он выдает высокую частоту, измеряемую в герцах.

Как работает инвертор:

• его подключают к сети переменного тока, где частота равна 50 Гц;
• ток в первую очередь попадает на выпрямитель, где выпрямляется, то есть становится постоянным;
• затем он сглаживается фильтром;
• а после попадает на инвертор, где опять преобразуется в переменный только с огромной частотой, равной 20-50 кГц;
• переменное напряжение при этом падает до значения 70-90 В;
• а сила тока возрастает до 100-200 А.

Все сварочные инверторы имеют небольшой вес и размеры. Потому что преобразование тока происходит не за счет ЭДС, которая образуется в катушках, а за счет высокочастотных токов. А для этого необходим маленький трансформатор.

Конструкция сварочного инвертора

Трансформаторные сварочные аппараты и кто сейчас ими пользуется

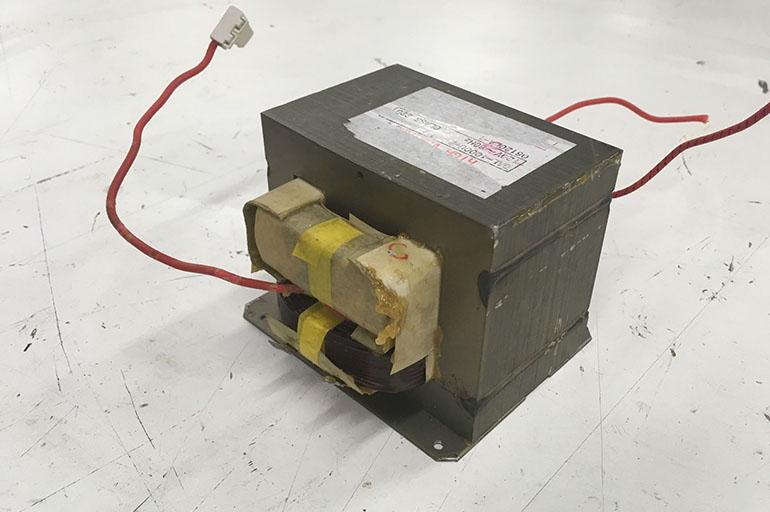

Самым древним представителем сварочных устройств является трансформаторный вид. Сегодня встречаются такие устройства все реже, но некоторые пользуются ими по сегодняшний день. Выясним, почему же трансформаторные аппараты отходят на свалку истории, так как используются ими сегодня все реже.

Главная особенность таковых устройств в том, что они имеют простую и примитивную конструкцию, состоящую из трансформатора — стального сердечника с двумя катушками. Посредством трансформатора происходит изменение величины сварочного тока, посредством которого происходит плавление металла. Для изменения сварочного тока, в трансформаторе происходит снижение напряжения. Именно поэтому трансформатор на таких аппаратах называется понижающим. Конструкция трансформаторной сварки представлена на фото ниже.

Одна из катушек трансформатора является первичной, а вторая вторичная. На первую подается напряжение из сети, а вторая обеспечивает понижение напряжения. Изменение тока в сторону снижения способствует формированию более устойчивой сварочной дуги. На выходе трансформаторного аппарата, как и на входе, получается переменный ток, который отрицательно отражается на качестве сварочных швов. Переменный ток способствует возникновению активного разбрызгивания металла, поэтому для снижения такого отрицательного эффекта, при работе с трансформаторными аппаратами применяются рутиловые и фтористо-кальциевые электроды. Причем сечение этих электродов должно быть в пределах 1,5-2,5 мм.

Трансформаторный аппарат отличается своими большими габаритами, но еще больший минус этого устройства в его значительном весе. Это делает инструмент неподвижным, а применяется он преимущественно в редких случаях с целью транспортировки. При таком недостатке надо отметить достаточно высокий показатель уровня КПД, составляющего 90%

Однако часть из этого значения полезной энергии израсходуется на нагрев, поэтому немаловажно применять аппарат совместно с охлаждающими вентиляторами

Нынешний спрос на трансформаторные аппараты обусловлен следующими преимуществами:

• Невысокая стоимость — несмотря на большие габариты и вес, стоят трансформаторные варианты ниже всех прочих моделей
• Надежность — обеспечивается за счет простой конструкции. Устройства, которые были изготовлены во времена СССР, продолжают активно использоваться мастерами, и не требуют при этом ремонта
• Долговечность — служат инструменты действительно очень долго, а в случае их выхода из строя, необходимо попросту заменить обмотку или сердечник

Рассматриваемый вид устройств подходит лучше всего для работы с низколегированными типами сталей. Перед тем, как вы решите отдать предпочтение трансформаторной сварке, рекомендуем взвесить их недостатки:

1. Большие габариты и вес
2. Большое потребление электрической энергии
3. Зависимость от величины входного напряжения. Малейшие скачки входного напряжения отражаются на качестве сварочного шва

Теперь еще один немаловажный момент — несмотря на простоту конструкции, далеко не каждый сможет работать трансформаторной сваркой. Для работы с этим инструментом понадобятся навыки и опыт. Однако даже у профессионалов не всегда удается получить качественный шов, и настроить стабильность дуги.

Это интересно! Делаем краткий вывод о возможности приобретения трансформаторных сварочных устройств — это не лучший вариант для новичков, а подходят они для тех, кто знает, что такое трансформаторная сварка, и при этом не хочет тратиться на более дорогие и альтернативные варианты сварочных устройств.

https://youtube.com/watch?v=iNks1lFX34c

Что нужно знать о сварочных инверторах?

Сварочный инвертор крайне чувствителен к пыли и влаге.

Причина тому – наличие нескольких печатных плат, элементы которых со временем окисляются, и забиваются мелким мусором, что приводит к короткому замыканию дорожек.

Хранить устройства можно и в гараже, упаковав его в коробку, однако, следует избегать резких температурных перепадов.

Еще один нюанс касательно инверторов заключается в количестве плат, на которых распаяны радиодетали.

Чем их больше – тем лучше.

Причина крайне проста: при выходе из строя одной из них достаточно попросту произвести ее замену, но в случае конструкции с одной платой, на которой, предположим, возникло КЗ, в негодность придет все устройство.

Определяемся с характеристиками

Как и любое техническое оборудование, сварочные инверторы обладают рядом технических параметров, которые определяют их возможности.

Напряжение холостого хода

После преобразования тока, подаваемого из электрической сети в 220 В, на выходе из аппарата получается ток с напряжением в 50 – 90 В и рабочей частотой в 20 – 50 кГц. Для розжига дуги необходимо использовать максимальное напряжение, но оно создает угрозу безопасности сварщика и окружающих людей. Поэтому после окончания работы, напряжение падает до безопасного уровня.

Режим работы на максимальном токе

Важный показатель работы любого сварочного аппарата это показатель длительности работы. Его могут называть ПН или ПВ. Этот показатель говорит о том, какое количество времени будет работать аппарат при десятиминутном сварочном цикле, до отключения.

Другими словами, если ПВ составляет 50% — это значит что время эффективной работы, составит 5 минут, если показатель составляет 70%, то время составит 7 минут. Этот показатель должен быть отражен в технической документации, входящей в состав поставки сварочного аппарата.
