Самодельный сверлильный станок из дрели: описание, чертежи, видео

Преимущества конструкции

Собранные с использованием электрической дрели станки для сверления глубоких отверстий отличаются комплексом эксплуатационных преимуществ:

  • оптимальная компактность и небольшой вес конструкции;
  • возможность переноса и использования от аккумуляторов;
  • получение качественных и точных по параметрам отверстий;
  • быстрая сборка и демонтаж оборудования без потери времени;
  • выполнение разных работ и обработка всех материалов.

Для ремонтных мероприятий и обслуживания дома станка будет достаточно, а вот для гаража и более масштабных процедур лучше выбрать другой тип устройства.

Что такое сверлильный станок

Сверлильный станок — приспособление, относящееся к сверлильной группе металлорежущих устройств. Применяя другие насадки, помимо круглых отверстий, на нем можно выполнять:

  • полу чистовую механическую обработку деталей резанием;
  • цилиндрические и конические отверстия;
  • рассверливание имеющихся отверстий;
  • вырезание дисков;
  • нарезание внутренней резьбы;
  • вырезание до требуемых размеров.

Сверлильные станки подразделяются на: работающие в вертикальных и горизонтальных плоскостях, одношпиндельные и многошпиндельные, координатно-расточные. Каждый тип имеет свои буквенные обозначения, по которым можно определить их группу и предназначение. Присадочные мини-агрегаты имеют более скромный принцип действия, достаточный для работы в условиях дома.

Вариант вертикального станка

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Оцените сложность работ по чертежам, которые мы даём в этой статье.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

Чертёж сверлильного станка с двигателем

Детали и материалы для изготовления станка приведены в таблице:

Таблица 1

Поз. Деталь Характеристика Описание
1 Станина Плита текстолитовая, 300×175 мм, δ 16 мм
2 Пятка Стальной круг, Ø 80  мм Может быть сварной
3 Основная стойка Стальной круг, Ø 28 мм, L = 430 мм Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4 Пружина L = 100–120 мм
5 Втулка Стальной круг, Ø 45 мм
6 Стопорный винт М6 с пластиковой головкой
7 Ходовой винт Тr16х2, L = 200 мм От струбцины
8 Матричная гайка Тr16х2
9 Консоль привода Стальной лист, δ 5 мм
10 Кронштейн ходового винта Лист дюралюминия, δ 10 мм
11 Специальная гайка М12
12 Маховик ходового винта Пластик
13 Шайбы
14 Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи Дюралюминиевый круг, Ø 69 мм Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15 Электродвигатель
16 Блок конденсаторов
17 Блок ведомых шкивов Дюралюминиевый круг, Ø 98 мм
18 Ограничительный стержень возвратной пружины Винт М5 с пластмассовым грибком
19 Возвратная пружина шпинделя L = 86, 8 витков, Ø25, из проволоки Ø1,2
20 Разрезной хомут Дюралюминиевый круг, Ø 76 мм
21 Шпиндельная головка   см. ниже
22 Консоль шпиндельной головки Лист дюралюминия, δ 10 мм
23 Приводной ремень Профиль 0 Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24 Выключатель
25 Сетевой кабель с вилкой
26 Рычаг подачи инструмента Стальной лист, δ 4 мм
27 Съёмная рукоятка рычага Стальная труба, Ø 12 мм
28 Патрон Инструментальный патрон № 2
29 Винт М6 с шайбой

Консоль привода

Четырёхручьевый блок ведущих приводных шкивов

Блок ведомых шкивов

Ограничительный стержень возвратной пружины

Разрезной хомут

Консоль шпиндельной головки

Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.

Чертёж шпиндельной головки

Детали и материалы для изготовления шпиндельной головки приведены в таблице:

Таблица 2

Поз. Деталь Характеристика
1 Шпиндель Стальной круг Ø 12 мм
2 Ходовая втулка Стальная труба Ø 28х3 мм
3 Подшипник 2 шт. Радиальный подшипник качения № 1000900
4 Винт М6
5 Шайбы-прокладки Бронза
6 Рычаг Стальной лист δ 4 мм
7 Стопор ходовой втулки Специальный винт М6 с рифлёной кнопкой
8 Гайка Низкая гайка М12
9 Стационарная втулка Стальной круг Ø 50 мм или труба Ø 50х11 мм
10 Подшипник Радиальноупорный
11 Разрезное стопорное кольцо
12 Концевая переходная втулка Стальной круг Ø 20 мм

Шпиндель

Ходовая втулка

Стопор ходовой втулки

Стационарная втулка

Концевая переходная втулка

Сверлильная головка в собранном виде

Сверлильный станок собран

Электрическая схема зависит от вида двигателя.

Простая электрическая схема  для заводского станка 2М112

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

  • Пружинной;
  • Шарнирной;
  • Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.С пружинно-рычажным механизмом.С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.Самодельный станок из дрели с шарнирным бес пружинным механизмом.Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса.Самодельный сверлильный станок из автомобильного домкрата и дрели.Каретка выполнена из мебельных направляющих.Мини-станок из списанного микроскопа.Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка.Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

Иллюстрация Описание действия

Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления.

К плите приваривается металлический профиль (стойка) сечением 40×40 мм.

При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Делаем стойку для дрели

Чтобы изготовить самодельную стойку для дрели, понадобится детальный чертеж
. Найти подходящий вариант в интернете очень легко. После этого можно приступать непосредственно к работам. Необходимо сделать станину, ее еще называют подставкой. Это основной элемент конструкции. Для этого из металлического листа или доски вырезается пластина. Рекомендуемые размеры — 600х600 мм для дерева или ДСП/ДВП, 500х500 мм для металла. При необходимости размеры стола можно увеличить.

Затем следует приняться за изготовление стойки-штатива. Ее основу также можно сделать из дерева или металла. Размеры следует подбирать исходя из необходимых характеристик и физических размеров электродрели. На станину закрепляется подпорка, а уже к ней прикручивается основа штатива. Получившееся приспособление необходимо усилить при помощи кронштейнов. К этой основе прикручиваются или привариваются направляющие (в зависимости от материала).

После изготавливается каретка, которая непосредственно крепится к двум направляющим. К каретке электродрель можно прикреплять несколькими способами
: металлическими хомутами для крепления труб или при помощи колодки. Проще всего взять хомуты. Они надежно закрепляют электродрель, а в случае необходимости она может быть легко демонтирована.

Финальной стадией работ является изготовление механизма перемещения. Можно пойти двумя путями: прикрепить возвратный механизм прямо к ручке или разместить его в пазах каретки. В первом случае рычаг-рукоятку необходимо разместить между пластинами
, прикрученными к основной станине. Во втором случае боковые пластины крепятся перпендикулярно каретке, а пружины размещаются в пазах направляющих.

И в том, и в другом случае необходимо подобрать жесткость и размер пружин таким образом, чтобы при надавливании на рычаг не создавалось чрезмерного противодействия, каретка могла опускаться вплотную к станине, а после прекращения воздействия на рычаг, возвращаться (и удерживаться) в исходное положение.

Классификация по универсальности в применении

Обработка дерева и металла предусматривает оказание определенного усилия. Все станки сверлильной группы можно разделить на 3 большие группы:

  1. Универсальные. Этот вид станков применяется для выполнения огромного количества различных операций. Универсальность определяет то, что подобное оборудование не получило широкое распространение при массовом производстве. Миниатюрные модели устанавливаются в домашних мастерских для нарезания резьбы, получения сквозного и глухого отверстия, зенкерования и выполнения других операций.

  2. Специальные предназначены для выполнения только нескольких операций. При этом обработка может проводиться поэтапно или одновременно.
  3. Создание глубоких отверстий при создании однотипных изделий. Эта группа получила широкое распространение в случае, если нужно наладить массовое производство. Кроме этого, специализируются станки на проведении одной или нескольких операций.

Что такое самодельный сверлильный станок?

Самодельное оборудование состоит из двух основных частей – это корпус станка (станина, штатив и лифт) и силовое оборудование.

Силовое оборудование

В качестве силового агрегата используют электрическую дрель. В условиях домашней мастерской достаточно приобрести электроинструмент средних параметров. Для работы с металлом потребуется мощный агрегат.

Материалы для станка

Для станка применяют пиломатериал, стальной и алюминиевый профиль, строительную фанеру, листы МДФ и ДСП.

Листовой материал используют для изготовления станины. Из металлического профиля делают штатив. Для создания механизма перемещения дрели берут брус или металлопрофиль. Рабочий стол можно изготовить бруса, досок и металлического уголка.

Сверлильный станок из дрели своими руками, чертежи

Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.

Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.

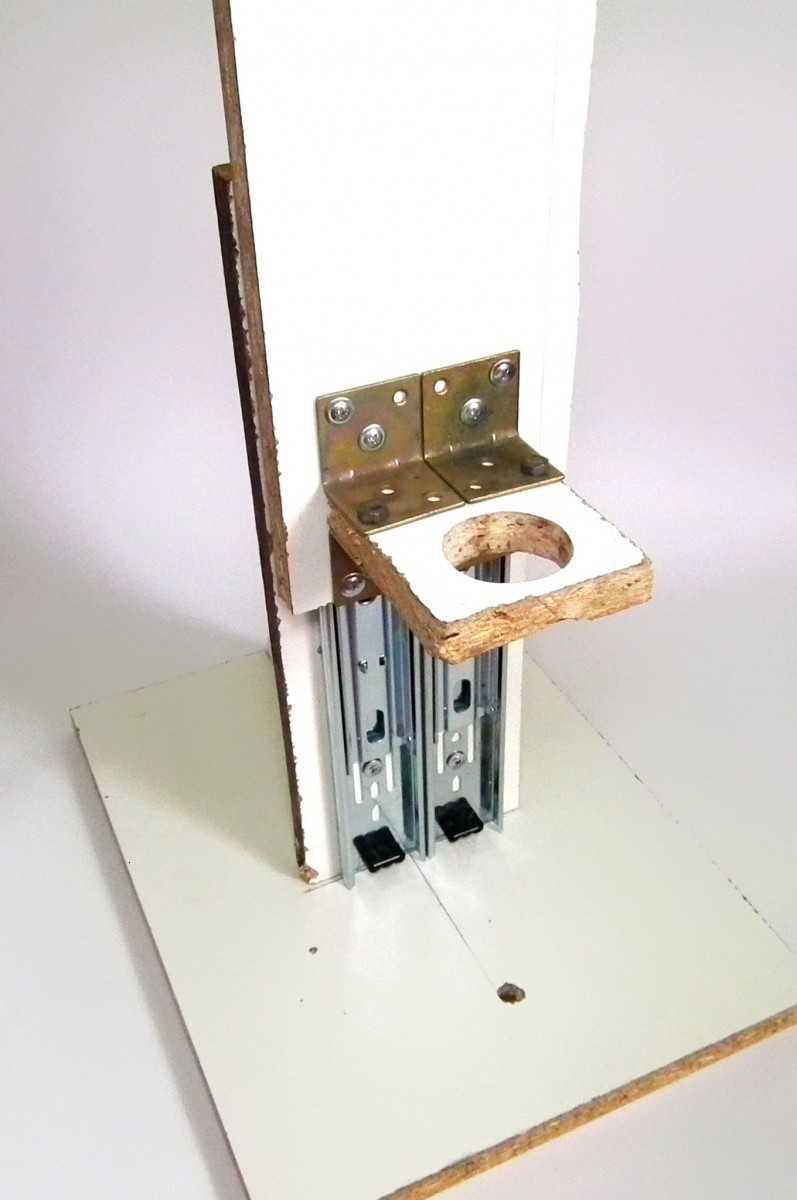

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.

Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.

Особенности применения станков

Работа дрелью на весу при удержании инструмента только руками существенно ограничивает ее возможности. Вес инструмента и вибрация не позволяют жестко зафиксировать дрель в нужном положении. Но если продумать и сконструировать специальную станину, где она будет устойчиво крепиться, то обыкновенная ручная дрель превратится в профессиональное, почти промышленное оборудование.

Из дрели можно самостоятельно сделать такие виды станков:

  • сверлильный;
  • токарный;
  • фрезерный;
  • шлифовальный.

Причем после замены рабочего или режущего элемента станки становятся взаимозаменяемыми. Предусматривают функцию два в одном, например, сверлильный и фрезерный станок, токарный и шлифовальный. Все зависит от условий монтажа и потребностей владельца.

Мощность станков и их возможности будут зависеть от вида дрели (мощности ее электродвигателя), способу крепления, так как именно она в этом случае выступает главной рабочей частью оборудования.

Более мощные конструкции сверлильных станков

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

Изготовление стационарного станка из ручной дрели

Практически у любого мастера-любителя есть электрическая дрель, потому что это один из самых универсальных инструментов. При замене насадок, помимо сверления, вы сможете бурить стены, выполнять зачистку швов, очищать поверхность материала. Кроме того, на базе дрели умельцы делают ряд настольных станков, и даже сверлильные, о которых пойдет речь дальше.

Кроме того, потребуется и сама электрическая дрель. Она потребуется для сборки устройства, а после сможет занять свое место на станине. Дополнительным плюсом будет то, что в любой момент дрель можно будет снять и использовать по своему прямому назначению. Сверлильный станок из электрической дрели отличается своей простотой, и поэтому потребуется совсем немного материалов.

Потребуется заранее подготовить отрезок доски, фанеру с толщиной от 1.5 см, саморезы, болты и гайки, а также направляющие для мебели. Доска, из которой будет изготовлена станина, должна быть без механических повреждений и трещин, с минимальным числом сучков. До начала работ ее следует отциклевать, и при необходимости обработать шкуркой.

Сверлильная конструкция из электродвигателя

Устройство станка с электродвигателем

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

  • мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
  • столешница, где будет закреплен по строгой вертикальной линии штифт;
  • в роли штифта, можно взять рулевую рейку от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
  • приделать колесико для перемещения и приварить к рейке держатель двигателя.

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге. На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель
. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов. Порядок изготовления такого механизма выглядит следующим образом:

  • в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
  • затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
  • используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
  • на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

При помощи электродрели или шуруповёрта в толстой заготовке или детали затруднительно просверлить отверстие, которое будет строго перпендикулярно основанию. Такую работу с легкостью осилит простенький сверлильный станок, но покупать его для разовых работ накладно в финансовом плане. Выходом может стать изготовление держателя для дрели своими руками. Кстати, в связке со стойкой можно использовать и дремель. Прежде чем приступать к изготовлению держателя для дрели вертикального сверления, нужно детально разобрать все плюсы и минусы такого решения.

По какой цене можно купить сверлильный станок – обзор актуальных предложений

Сверлильные станки продаются в магазинах электрического инструмента и различного оборудования, торговых организациях, занимающихся строительными и товарами для авто ремонта, поэтому при необходимости купить сверлильный станок не составит труда любому заинтересованному потребителю.

Вертикально-сверлильный станок настольного исполнения

Производители предлагают к реализации различные виды сверлильных станков:

  • радиально-сверлильные – работа осуществляется путём перемещения шпинделя с установленным в нём сверлом;
  • вертикально-сверлильные – сверло закреплено жёстко, а перемещается обрабатываемая заготовка;
  • горизонтально-сверлильные – используются при обработке длинномерных изделий;
  • многошпиндельные – оснащённые несколькими шпинделями.

По способу установки подобное оборудование бывает напольного и настольного исполнения, а по степени автоматизации – ручного, полуавтоматического и автоматического действия. В связи с тем, что при самостоятельном изготовлении, как правило, конструируются вертикально-сверлильные станки настольного типа, то для сравнения в следующей таблице средняя стоимость подобного оборудования заводского производства.

Модель Основные характеристики

Стоимость (по состоянию на май 2018 г.),

в рублях

«ЭНКОР Корвет-45»
  • Max диаметр сверла, мм: 13.
  • Мощность, Вт: 350.
  • Частота вращения шпинделя, об/мин: 580−2650.
  • Число скоростей: 5.
  • Тип патрона: ключевой.
  • Размер рабочего стола, мм: 160х160.
  • Ход шпинделя, мм: 50.
  • Конус шпинделя, B: 16.
  • Тип электродвигателя: асинхронный.
  • Передача: ременная.
6 500
«ЗУБР ЗСС-350»
  • Напряжение питания, В: 230.
  • Потребляемая мощность, кВт: 0,35.
  • Шпиндель: МТ2.
  • Диаметр сверления, мм: до 13.
  • Частота вращения шпинделя, об/мин: от 580 до 2650.
  • Размер стола, мм: 160×160.
  • Расстояние от шпинделя до стола, мм: до 200.
  • Диаметр стойки, мм: 46.
6 600
«JET JDP-8L»
  • Напряжение питания, В: 230.
  • Потребляемая мощность, кВт: 0,35.
  • Минимальный диаметр сверления, мм: 1.
  • Максимальный диаметр сверления, мм: 13.
  • Частота вращения шпинделя, об/мин: от 580 до 2650.
  • Шпиндель: МК-2.
8 200
«EINHELL BT-BD 501»
  • Max диаметр сверла, мм: 16.
  • Мощность, Вт: 500.
  • Напряжение, В: 220.
  • Частота вращения шпинделя, об/мин: 280−3650.
  • Число скоростей: 9.
  • Ход шпинделя, мм: 50.
  • Передача: ременная.
8 900
«BOSCH PBD 40»
  • Тип патрона: быстрозажимной.
  • Max диаметр сверла, мм: 13.
  • Min частота вращения, об/мин: 200.
  • Материал обработки: металл.
  • Мощность, Вт: 710.
  • Напряжение, В: 220.
  • Частота вращения шпинделя, об/мин: 200−2500.
  • Число скоростей: 2.
  • Размер рабочего стола, мм: 330×350.
23 000

Стоимость оборудования зависит от технических характеристик и бренда производителя, что позволяет выбрать нужную модель в заданном ценовом диапазоне. В таблице приведена цена по состоянию на II квартал 2018 года.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
