Светодиодная лента

Особенности монтажа светодиодной ленты

Монтаж светодиодного освещения достаточно прост. Основными его этапами является обрезка ленты, ее монтаж, а также подключение адаптера и контроллера.

Обрезка

Большинство моделей этого изделия выпускается в рулонах или отрезках длиной 5 метров. Естественно, при размещении ленты по периметру комнаты необходимы отрезки строго определенной длины.

Для получения отрезка необходимой длины необходимо сделать разрезы в строго определенных местах, которые промаркированы пунктирной линией, а также стрелкой или символом ножниц.

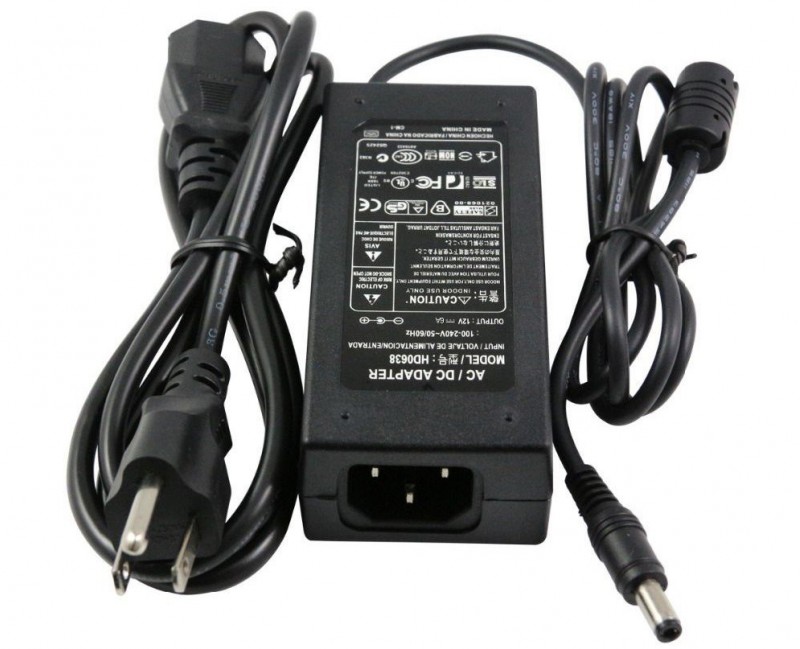

Выбор адаптера должен быть продиктован в первую очередь совокупной мощностью подключаемых к нему отрезков ленты, для оценки этого параметра следует учитывать их совокупную длину и мощность одного метра изделия.

Схема подключения

Подключение светодиодных систем освещения в большинстве случаев требует использования пониженного напряжения номиналом 12 вольт. Получение необходимого значения напряжения производится путем использования специальных устройств – адаптеров, которые подключаются к бытовой электросети посредством штепсельного разъема или клеммного соединения.

В тех случаях, когда необходимо обеспечить несколько режимов работы светодиодной ленты (изменения яркости свечения, мерцание или работа в режиме елочной гирлянды) используется контроллер. Это небольшое устройство состоит из корпуса, в котором расположены элементы его электрической схемы, штекера для подключения светодиодной ленты, а также датчика, позволяющего управлять работой контроллера с пульта дистанционного управления.

Монтаж

Поскольку светодиодная лента не предназначена для открытого монтажа внутри помещений, то она размещается таким образом, чтобы иметь возможность освещать определенные площади, оставаясь при этом незаметной. Наиболее популярными способами монтажа этих изделий является размещение их за полотном натяжного потолка, сокрытие ленты в багетах или в гипсокартонных нишах по периметру потолка.

Светодиодная подсветка может быть организована достаточно просто. Наиболее популярным способом является размещение ленты со светодиодами по верхнему периметру помещения. Почти все модели этих изделий имеют самоклеящуюся основу. Для прикрепления к поверхности достаточно снять с нее защитную пленку и приложить изделие к поверхности по периметру потолка, аккуратно прижимая ее пальцами по всей длине.

Для подключения к электрической сети в большинстве случаев придется использовать паяльник. В зависимости от общей протяженности монтируемой осветительной системы, а также от наличия мест, в которые могут быть спрятаны достаточно объемные адаптеры и RGB контроллеры, может быть использована параллельная схема подключения светодиодных лент, предусматривающая их соединение после выхода из адаптера.

Достоинством такой схемы подключения является использование в ней только одного адаптера, однако в этом случае он имеет достаточно большие размеры, что создает определенные трудности в скрытном размещении этого устройства. Кроме того, при соединении нескольких светодиодных лент имеет место существенное падение напряжение на их элементах, что приводит к заметному уменьшению интенсивности светового излучения светодиодов, находящихся в противоположном от адаптера конце соединения.

Зачастую бывает легче скрытно разместить по периметру комнаты несколько небольших вторичных источников питания, чем один более крупный. В этом случае следует использовать параллельную схему подключения светодиодных лент, в которой соединение выполняется на фазных проводах до входа в адаптеры.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Нюансы в установке

Важно учесть, что порядок установки RGB и SMD лент отличается. Подключение многоцветного изделия сложнее – нужно подсоединить блок питания к контроллеру, затем саму ленту

При подключении многоцветной ленты следует соблюдать полярность. Если перепутать плюс и минус, светодиоды перегорят, и придется менять источник света.

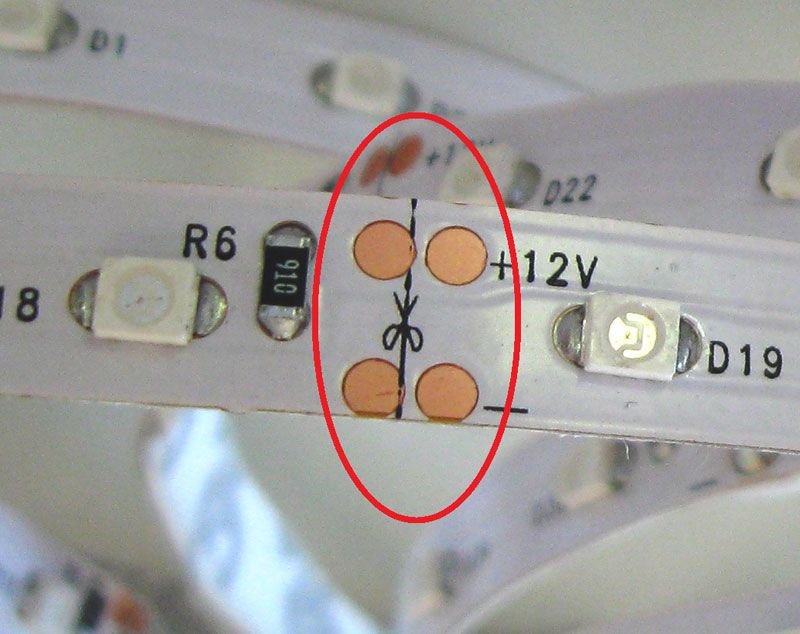

Ленту нужно разрезать только в отмеченных местах

При перерезании важно не повредить токопроводящие дорожки и светодиоды. Соединение должно выполняться пайкой или с помощью специальных коннекторов, подобранных под конкретный вид ленты

Во время установки изделия на потолок важно сделать так, чтобы снизу его не было видно. Для этого используют карнизы или делают специальные выступы из гипсокартона

Рекомендуется использовать светодиоды на матовом потолке. От глянцевой поверхности они отражаются, будто в зеркале, и даже незначительные загрязнения будут заметны.

Светодиодная подсветка – это выгодный и стильный способ освещения внутренних помещений, рекламных плакатов, фасадов зданий, памятников. Светодиоды активно используются благодаря своим преимуществам – они сберегают электроэнергию, дают высокую эффективность и долго работают при соблюдении условий эксплуатации. С помощью светодиодной ленты можно создать уникальную подсветку, выгодно выделить элементы декора и сделать зонирование помещения. Монтаж LEDленты несложен, но нужно иметь навыки работы с паяльником.

Преимущества светодиодной ленты

1. Диодное освещение предоставляет широкие возможности для реализации дизайнерских идей. В частности, с применением светодиодной ленты можно сделать равномерную подсветку по всему периметру потолка, организовать внутреннее освещение потолочных панелей или световое зонирование помещений, а также добиться необходимой интенсивности и направленности светового потока.
2. Простота монтажа и подключения. Благодаря несложной электрической схеме и малому количеству входящих в нее элементов вполне может быть сделана светодиодная подсветка своими руками.
3. Низкое потребление электрической энергии.

Подключение ленты и проводов питания

Для размещения непосредственно светодиодной ленты понадобятся еще 5 уголков. Измеряете ширину получившегося квадрата и отрезаете их по данным размерам.

С каждого конца уголка делаете по два отверстия d-4мм, а саму ленту приклеиваете во внутрь.

После этого
продеваете электрический провод сначала через отверстия в трубках, а далее
через уголки.

Натягиваете
провод как струну и фиксируете в трубке с помощью клеевого пистолета.

С одной стороны провод обрезается, с другой остается небольшой запас для подключения питания. В итоге получается вот такая конструкция.

Чтобы уголки
не бегали по “струнам” их тоже фиксируете клеем.

После того
как клей застыл, срезаете кусочек изоляции на проводе, оголяя медную жилу.

Ее нужно
спаять отдельным проводком с одной из контактных площадок на светодиодной
ленте.

Проделываете
все это поочередно с каждой Led лентой. Плюс соединяется с одной стороны светильника,
минус с другой.

По одной струне у вас будет подаваться “ + ”, по другой “ — ”.

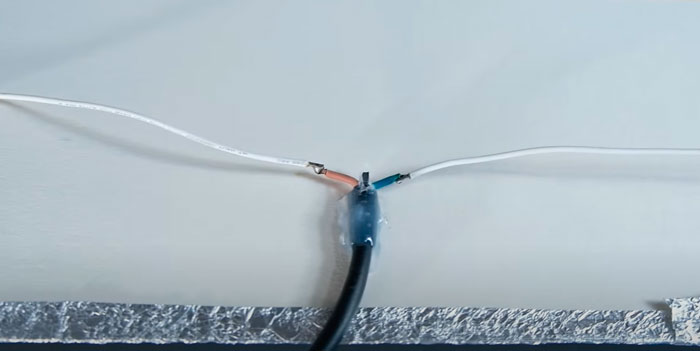

Длинные
обрезки снизу панели подключаются к кабелю питания 12В.

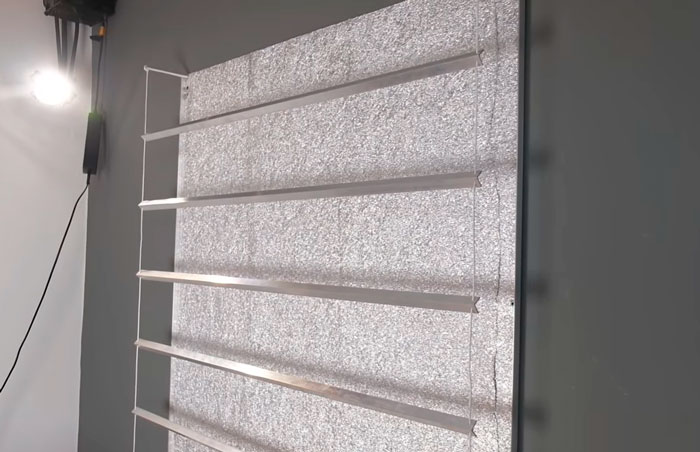

Вся панель
вешается на два гвоздика на стену через просверленные отверстия в несущих
уголках. Без подачи напряжения этот светильник не выглядит так потрясно, как
два предыдущих.

Но стоит
включить свет, как все кардинально преображается.

Главный плюс такого освещения – отсутствие бликов от светодиодов. Свет от светильника получается очень мягким и рассеянным.

И все это
без каких-либо фильтров или матовых крышек. Вы спокойно можете смотреть прямо
на панель и глазам не будет дискомфортно.

Фольга
хаотично рассеивает лучи в разных направлениях, а за счет большой площади одним
светильником можно осветить целую комнату.

Фактически излучаемый свет очень близок к свету из окна. При правильном подборе цветовой температуры светодиодной ленты можно получить эффект летнего солнышка.

Источник — DIY Perks

Варианты конструкций потолка и выбор осветительных материалов

Чтобы натяжной потолок с внутренней подсветкой гармонировал с интерьером помещения, используется несколько видов конструкций:

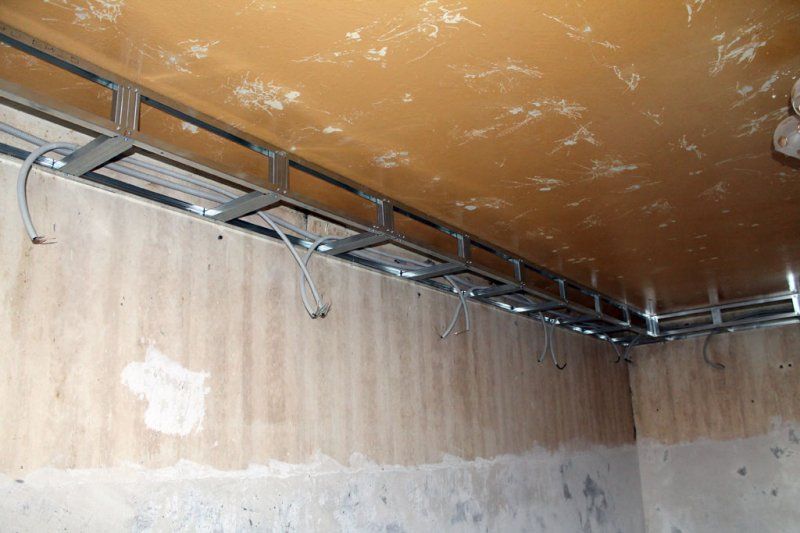

Короб с нишей для светодиодных элементов формирует двухуровневую поверхность потолка. Каркас короба устанавливается по периметру потолка, для этого используются гипсокартонные плиты. Нижний уровень обычно располагается на расстоянии 15–20 см за натяжным потолком до плиты.

Пример монтажа короба для двухуровневой подвески

Верхний уровень получается ближе к центру, его выдвигают ниже на 8–10 см между потолочным плитами. Багеты для натяжения полотна крепятся на вертикальные грани конструкции, отступая от верха 1/3 расстояния до нижнего уровня, но не менее 11 см. Это необходимо для удобного монтажа электронного оборудования. Подсветка натяжного потолка светодиодной лентой изнутри не рекомендуется в сочетании с зеркальной или глянцевой структурой пленки. В этом случае может просматриваться пространство под нишей с элементами подсветки, эффективнее использовать короб со скрытой нишей.

• Потолок со скрытой подсветкой предполагает размещение направленных источников света в закрытых участках. Свет проникает на поверхность полотна через отверстия в гипсокартонных плитах. Такой натяжной потолок с диодной подсветкой создает рассеивание, исключает возможность рассмотреть пространство под полотном.
• В подсветке без использования конструкции короба источники света размещаются между натяжным полотном и базовым потолком. Получается равномерное распределение освещения по всей площади потолка, мягкий приглушенный свет. Светодиодные лампы ставятся по углам помещения, на 5 см ниже крепят багеты для натяжки полотна или пленки.

Пример монтажа подсветки без короба

Самый простой способ подсветки без использования короба – поместить ленту на стене, немного ниже по периметру потолка. Чтобы она не просматривалась под полотном во время подсветки, еще ниже крепится потолочный плинтус. Таким образом, натяжные потолки с подсветкой по всему периметру закрывают источник излучения, излучая рассеянный свет.

Монтаж ленты под потолочный плинтус

Для этого варианта не стоит применять глянцевую или зеркальную пленку, снизу просматриваются все элементы монтажа, которые расположены за ней. Иногда светодиодная лента или плафоны под потолком используются исключительно для подсветки штор, в этом случае применяют небольшой короб над окном, ниже натягивается потолок.

Необходимо понимать, что светодиодные элементы используются для подсветки, поэтому конструкцию, особенно многоуровневую, планируют с размещением светильников или люстры для полноценного освещения. Люстра устанавливается по центру, плафоны могут быть равномерно распределены по всей поверхности потолка.

Вариантов для размещения подсветки разными способами очень много, все зависит от фантазии заказчика и опыта мастеров. Главное, чтобы вид потолка вписывался в общий интерьер помещения, и это не было опасно с противопожарной точки зрения. Все осветительные приборы в той или иной степени нагреваются, поэтому поверхность натяжного потолка устанавливается на определенном расстоянии от них. Это делается для того, чтобы избежать деформации и возгорания пленки от нагрева.

Рекомендации по обустройству светодиодного освещения

Прежде, как сделать диодную подсветку потолка, следует определиться с тем, как будет расположена лента. Также заранее нужно продумать создание в гипсокартонном коробе выступов, если запланировано его использование.

У большинства светодиодных лент с обратной стороны имеется липкий слой. Благодаря его наличию диодную подсветку потолка своими руками создавать можно практически на любых поверхностях.

Чтобы приклеить гибкую полосу, с нее снимают защитную пленку, а затем прикладывают ленту на основание и прижимают, причем это не следует делать слишком сильно. Крепление данных приборов производить нужно аккуратно. Также для установки подсветки на потолке возможно применение двухстороннего скотча.

Обычно для светодиодного освещения заранее подготавливают ниши, для обустройства которых используют листы гипсокартона. Интересно выглядит композиция, когда ленту с диодами прикрепляют на шторах или на выступающих частях декоративных элементов.

В этом случае монтаж осветительных устройств выполняют так, чтобы световой поток был направлен на определенную часть потолочной поверхности или на стену.

Существует способ, как спрятать на потолке светодиодную ленту. Для этого ее можно разместить под таким декоративным изделием, как потолочный плинтус. В результате она не будет слишком бросаться в глаза и свет от диодов сделает интерьер помещения более интересным.

Но при этом нужно обязательно обращать внимание на состояние поверхности под плинтусом, поскольку в этом месте стена не должна осыпаться. Когда штукатурка не достаточно прочная, ее обрабатывают грунтовкой глубокого проникновения, которую обычно используют для оснований из бетона.

Класс защиты

Светодиодные ленты отличаются классом защиты. Этот параметр имеет отношение к влагостойкости лампочек, а также к стойкости относительно влияния пыли и других внешних факторов. Обычно класс защиты конкретного прибора можно прочитать на упаковке товара, он обозначается двумя буквами IP.

Например:

• IP20 – означает, что диодные лампы предназначаются для монтажа внутри помещений, у них отсутствует дополнительная герметизация;
• IP65 – эту разновидность светодиодных лент задействуют для подсветки зон, имеющих регулярный контакт с водой, это может быть мойка или аквариум, их применяют как внутри комнат, так и на улице;
• IP 68 – данные осветительные приборы размещают даже под водой, поскольку они полностью изолированы.

Мощность светодиодных лент

Мощность светодиодной ленты важно знать, ведь от этого зависит выбор источника питания. Мощность зависит от применяемых светодиодов и от плотности их размещения

Наиболее популярны светодиодные ленты со следующими светодиодами: SMD 3528, SMD 5050, SMD 5630, SMD 5730.

Плотность светодиодов не может быть любой. Она определяется количеством светодиодов на 1 м светодиодной ленты, т.е. на один метр погонный. Наибольшее распространение получили LED ленты с 30, 60 и 120 светодиодами на 1 м. Плотность светодиодов также влияет на равномерность светового потока. Для подсветки чего-либо применяют светодиодные ленты с плотностью от 30 до 60 светодиодов. Для равномерного освещения лучше брать светодиодные ленты с плотностью размещения светодиодов не менее 60 или 120 штук на метр.

Для наиболее распространенных видов светодиодных лент составлены таблицы потребления мощности на один метр светодиодной ленты, в зависимости от типа установленных светодиодов и их плотности размещения.

Таблица мощности 1 м LED ленты с разным количеством SMD светодиодов

Яркость светодиодной ленты

Яркость светодиодной ленты, как и ее мощность, определяется видом установленных светодиодов и их плотностью размещения на ленте. Т.е. зная яркость одного светодиода будет несложно рассчитать яркость всей ленты. В теории все просто, но на практике светодиоды могут оказаться некачественными.

Светодиоды можно разделить на фирменные качественные и дешевые китайские, и какие именно установлены на светодиодной ленте иногда остается только догадываться. При покупке фирменных светодиодных лент можно с большой вероятностью рассчитывать на установленные качественные SMD светодиоды.

Фирменные и китайские дешевые светодиоды внешне практически ничем не отличаются, но характеристики у них могут сильно отличаться. Китайские SMD светодиоды могут иметь характеристики в два раз ниже, что естественно скажется на яркости ленты. В таблицах ниже будут представлены параметры для белых светодиодов. Для светодиодов теплого белого и холодного белого света данные светового потока могут быть меньше.

Яркость и мощность дешевых популярных SMD светодиодов

Яркость и мощность фирменных SMD светодиодов

Но даже зная точные параметры установленных в светодиодной ленте светодиодов световой поток можно будет рассчитать приблизительно, так как табличный световой поток будет выдаваться только при номинальном подаваемом напряжении питания, которое может немного отличаться.

Какие ленты самые яркие

Приведем обзор некоторых моделей самых ярких среди доступных на отечественном рынке светодиодных лент.

010346 RT 2-5000 24V Warm2700 2x от Arlight

1. Угол освещения – не более 120.
2. Размер кристаллов – 35х28 мм.
3. Срок службы – не менее 50 тыс. часов.
4. Светимость – 4100 лм.
5. Лед-плотность – 120 шт/м.
6. Защита от химических и физических факторов.
7. Широкая сфера применения.

71 NLS-5050 RGB IP65 60LED от Navigator

1. Трехцветная модель.
2. Типоразмер – 50х50 мм.
3. Герметичный силиконовый защитный слой.
4. Долговечность не менее 50 тыс. часов.
5. Широкий диапазон рабочих температур от -25 до +50.

LS5050-60LED-IP20-W от ЭРА

1. Самоклеящаяся основа.
2. Лед-размер – 50Х50 мм.
3. Наименьший радиус загиба – 20 мм (подходит для замкнутых контуров).
4. Отсутствие мерцания.
5. Экономный расход энергии – не более 15 Вт на метр.
6. Высокая светимость – 5 лм на лед-элемент.

71 NLS-5730 CW/WW 60-30-IP65 от Navigator

1. Прозрачная защита от влаги и пыли.
2. Габариты кристаллов – 57х30 мм.
3. Двусторонний скотч для крепления.
4. Стойкость к перепадам сети.

LS606 60LED SMD5050 RGB от Feron

1. Готовый комплект оборудования на 90 ватт – блок питания, контроллер, коннектор, выключатель.
2. Габариты кристаллов – 50х50 мм.
3. Не требует дополнительного радиатора.
4. Контактные пятачки покрыты паяльной смесью для облегчения монтажа.
5. Специальные технологии соединения светодиодных элементов и резисторов, обеспечивающих долговечность.
6. Управление параметрами свечения.

Плюсы и минусы

Дополнительная подсветка упрощает процесс приготовления пищи. Основные преимущества светодиодной ленты:

• не не боится механических воздействий.
• ей можно пользоваться по 15 часов в день около 15 лет без замены;
• можно подобрать такой цвет освещения, который больше подходит под общий интерьер кухни: в широком ассортименте есть красный, синий, желтый, розовый, зеленый и многие другие цвета;
• есть изделия, которые работают в ультрафиолетовом или инфракрасном режиме;
• освещение яркое и не нуждается во времени для разогрева (в отличие от ламп накаливания);
• есть возможность выбора определенного угла свечения;
• безопасность и экологичность;
• работа не зависит от температуры в помещении.

Однако светодиодная лента имеет и ряд недостатков:

• некоторые разновидности искажают цветопередачу и утомляют глаза;
• для установки такого освещения понадобится дополнительный источник питания (ленты не подключают напрямую, они могут сгореть);
• со временем свет немного тускнеет, это связано с тем, что светодиоды теряют свои химические и физические свойства;
• светодиодная лента стоит довольно дорого в сравнении с другими лампами.

Варианты размещения

Размещение светодиодной подсветки зависит от дизайнерской задумки освещения потолка. При желании данное освещение можно использовать в гостиной, спальне, детской комнате, санузле, рабочем кабинете, домашней библиотеке, прихожей, коридоре и даже кладовке. При этом преимуществом такого освещения является тот факт, что оно уместно в разных направлениях дизайна: оно гармонично смотрится в классических, современных, этнических, винтажных направлениях стилистики интерьера.

Больше возможностей размещения у ленты. Ее можно встроить внутрь конструкции: это позволит придать потолку объем. Даже лаконичная конструкция будет смотреться по-особенному, если вечером потолок будет украшен кружевным узором из светящейся ленты, молнией, реалистичной композицией со сверкающими звездами. Гибкость подложки позволяет выкладывать из ленты разные рисунки. Помимо этого, ее можно дополнять оптоволокном, за счет чего эффект оформления потолочной зоны будет непередаваемым. Внутреннее освещение потолка делает изображение на нем реалистичным.

Панели размещают преимущественно в одном или двух местах потолка, это встраиваемые разновидности освещения. Чаще их используют для освещения отдельных функциональных зон (например, кухни, прихожей и коридора, рабочего кабинета). Акцентные точечные светильники используют по контуру короба либо фигурных краев уровней потолка. В сочетании с ленточной подсветкой они придают завершенность осветительной композиции, не соперничая друг с другом.

Регулируемые по углу наклона светильники хороши для креативной стилистики. Например, они отлично передают атмосферу стилей лофт, гранж, брутализм. Такие устройства самодостаточны, их используют в большом количестве для освещения потолка, украшая ими потолочные балки. Они лучше сочетаются с панелями, при желании можно дополнить их настенной подсветкой.

Что такое Лед подсветка

Светодиодная подсветка создается с помощью LEDисточников света. К ним относятся лампы, ленты, панели и другие осветительные устройства. Для создания общего освещения используются лампочки из светодиодов. Подсветку многоуровневых потолков, элементов дизайна выполняют с помощью ЛЕД лент.

Плюсы и минусы

Подсветка с использованием светодиодных изделий активно используется в современном мире. Это объясняется преимуществами, которые дают светодиоды:

• стильный внешний вид изделия;
• высокая эффективность;
• экономичность;
• долгий срок службы;
• низкая трудоемкость при монтаже;
• экологичность;
• безопасность;
• функциональность;
• компактность, гибкость;
• цветовое разнообразие.

Недостаток можно выделить один – светодиодные источники стоят дороже классических аналогов. Но эта цена окупается благодаря долгой работе и малому потреблению электроэнергии.

Область применения

Светодиодная подсветка применяется везде – в квартирах, в архитектуре, на улицах, в рекламных баннерах. Также светодиоды используются в подсветке телевизоров, экранов смартфонов и планшетов.
