Электромеханический таймер включения и выключения света

Популярные модели таймеров

Пользователи уже успели оценить ряд моделей таймеров известных производителей. Давайте взглянем на парочку из них.

Особенности работы и инструкция по применению ТРЭ-01 TDM

Простой и удобный таймер для разного вида задач

Таймер умеет работать на неделю или сутки, срабатывать в случайном режиме, а также включаться в определённый час в определённый день.

Номинальный ток прибора не должен превышать 16 А, а максимальная нагрузка — 3500 Вт. Имеется 20 ячеек памяти включения-отключения. Работа от встроенного аккумулятора гарантируется до 100 часов. Степень защиты прибора — IP20.

Набор кнопок весьма стандартен. Слева расположена кнопка «Сброс», которая очищает всю память. За ней идет «Уст.», которая отвечает за режимы программирования дней недели, часов, минут или секунд. Справа сверху располагаются стрелки влево и вправо, с помощью которых можно инициировать начало программы «Обратный отсчёт» и уменьшить значения часов и минут.

Нижний ряд начинается с кнопки с иконкой часов, которая осуществляет выход из режима программирования и включает отображение текущего времени. Кнопка «Случ.» включает режим случайной задержки. Далее следует «Счет», который активирует и деактивирует функцию обратного отсчёта. Кнопка «Режим» переключает режимы работы таймера.

С кнопками всё. Теперь осталось понять, как его запустить и начать пользоваться. При первом включении в розетку нужно нажать кнопку сброса, которая выполнит инициализацию устройства. Теперь таймер готов к работе.

Чтобы установить текущую дату и время, нужно нажать и удерживать кнопку «Уст.» нажатой в течение 5 секунд, чтобы начал моргать день недели. Используя стрелки вправо и влево, выбирается текущий день недели. После этого над однократно нажать кнопку «Уст.», чтобы заморгала иконка с часами. Точно так же стрелками устанавливается нужный час. Аналогично устанавливаются и минуты.

Собственно, точно по такому же алгоритму устанавливаются и программы для включения таймера. Только вход в режим программирования начинается с кнопки со стрелкой  вправо.

Особенности работы таймера ТЭ-15 на DIN-рейку ИЭК и инструкция по применению

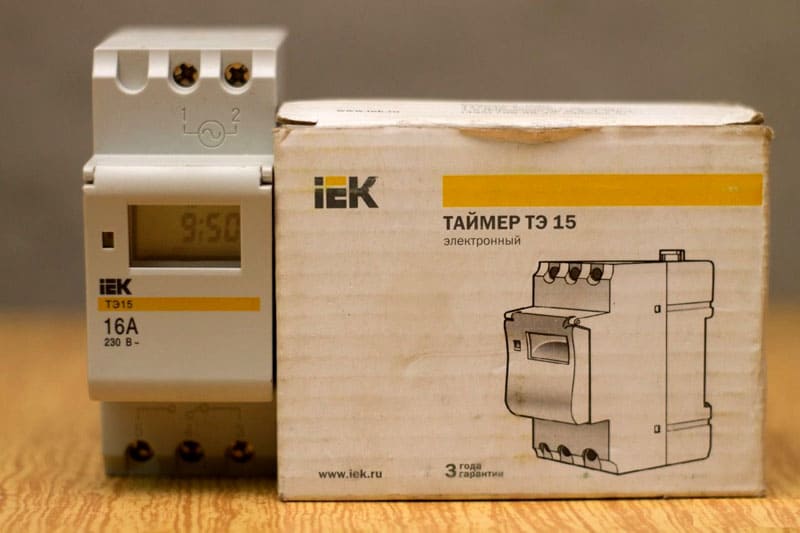

ТЭ-15 для монтажа в электрощиток

Таймер ТЭ-15 применяется в бытовых или промышленных системах для автоматизации процесса включения и выключения различного оборудования и приборов. Монтируется устройство на ДИН-рейку 35 мм. Таймер может одновременно выполнять до 8 программ автоматизации выключения и включения. Питание подключается к клеммам, обозначенным цифрами 1 и 2. Нагрузка включается в клеммы 3, 4, 5.

Внешний вид и подключение таймера ТЭ-15

После подачи питания на цифровой таймер ТЭ-15 нужно нажать кнопку «Сброс», которая инициализирует таймер. Сначала нужно установить текущую дату и время. Для этого надо нажать кнопку с изображением времени и, удерживая, нажимать Д+, Ч+, М+, которые отвечают за день недели, часы и минуты соответственно.

Режимы программирования включают в себя 10 различных алгоритмов программ. Активировать их можно согласно таблице.

Таблица установки программ

Всё довольно просто и ясно.

На что обращать внимание при выборе таймера времени электронного

При покупке следует определиться не только с типом прибора, но также обратить внимание на основные технические характеристики и параметры, влияющие на работу устройства:

1. Временные рамки программирования. Здесь всё просто. Если требуется управлять напряжением только на протяжении суток, выбирается простая механическая модель. При необходимости недельного или даже месячного управления, выбирается электронный вариант с наличием соответствующих опций.
2. Точность. Данная характеристика больше актуальна для механических моделей. Хотя для большинства задач, которые ставятся перед таймерами, точность до секунд не важна. Для оптимального показателя необходимо выбирать изделия проверенных производителей.
3. Нагрузка. В зависимости от нагрузки сети необходимо выбирать соответствующее устройство. Есть модели, которые выдерживают нагрузку в 7 А, 10 А и 16 А. Выбор показателя будет зависеть от мощности, которую потребляет устройство, запитанное через данную розетку.
4. Количество линий программирования. Этот параметр показывает, сколько устройств может быть замкнуто на таймер. Самые простые образцы поддерживают всего один прибор, более продвинутые модели имеют 2 и более линии.
5. Пыле- и влагозащищённость. Некоторые устройства могут иметь дополнительную защиту от негативного воздействия факторов внешней среды. Это характерно для таймеров, предназначенных к использованию на открытом воздухе.

ФОТО:  images.esellerpro.com Существуют образцы, имеющие надёжную защиту от внешних факторов для уличного использования

Особенности умных программируемых розеток с таймером GSM

Программируемые розетки-GSM называют умными потому, что они являются одним из компонентов системы «умный дом». Внешне эти устройства выглядят как обычные накладки. На корпусе нет экрана или кнопок. Умные розетки с таймером управляются несколькими способами:

• через приложение;
• посредством SIM-карты;
• с помощью пульта.

Чтобы контролировать работу систему посредством SIM, нужно вставить карточку в гаджет и создать шаблоны SMS. Руководствуясь этой информацией, система будет отправлять владельцу сообщения. Управление через приложение осуществляется с помощью смартфона. Для этого на телефон нужно установить соответствующий софт, а также иметь доступ к сети интернет.


Умным GPS таймером можно управлять удаленно с помощью мобильного телефона.

Удобство GSM-розеток заключается в том, что их можно контролировать удаленно. Расстояние может быть абсолютно любым. Управлять программируемым девайсом можно даже с противоположной части земного шара. Для этого достаточно иметь активное интернет-подключение или стабильный сигнал мобильной сети. Наличие удаленного доступа одновременно является и преимуществом, и недостатком. Если возникнут проблемы с интернет соединением, невозможно будет контролировать систему. Умные розетки многофункциональны. Некоторые модели имеют большой список опций, однако стоимость таких устройств довольно высокая.

Производители и модели таймеров света

Стремление к повышению комфорта жизни и сбережению энергоресурсов увеличивает популярность таймеров для света. Как следствие, электротехнические компании освоили производство этого вида продукции.

Рассмотрим, какие модели предлагают потребителю европейские производители.

Hager Group (Германия)

Компания основана в 1954 году в Блискастеле. Выпускает низковольтное оборудование, электрошкафы, рубильники, автоматы, розетки GSM. Основные заводы расположены в Германии и Франции. Годовая чистая прибыль – более 1 млрд. евро.

Производит электронные и электромеханические реле света.

Hager EG071	Hager EH011	Hager EG203
Принцип действия
электронный	электромеханический	электронный
Периодичность
недельный	суточный	недельный
Время коммутации
1 минута	15 минут	1 минута
Число контактов
1	1	2
Точность хода
+/- 1 сек/сут	не указано	+/- 1 сек/сут
Номинальный ток
16 А	16 А	16 А
Способ монтажа
На Din рейку (1 место)	На Din рейку (1 место)	На Din рейку (1 место)
Напряжение
230 V	230 V	230 V

Представлены модели высочайшего качества. Самый дорогой EG203 обладает рядом дополнительных преимуществ: функцией случайного включения-выключения, пятилетним запасом хода от литиевой батареи, ключом, блокирующим несанкционированное изменение программы.

FINDER (Италия)

Основанная в 1954 году компания специализируется на производстве датчиков движения, розеток с дистанционным управлением, таймеров. Каталог продукции включает более десяти тысяч наименований.

Разновидности

Возможности и особенности управления электротаймером зависят от типа прибора. Этот же параметр влияет и на цену, поэтому до покупки девайса стоит разобраться, в чем же их отличие между собой.

Механические

Наиболее простые варианты. Управлять электричеством с их помощью можно в течение 24 часов, и поэтому они носят название “суточный таймер”.

Конструкция представляет собой накладку, где вокруг разъема или над ним расположен блок управления в виде круглого переключателя. Следует установить на этом переключателе текущее время. По периметру расположены лепестки с делением от 15 до 30 минут. Требуется нажать те лепестки, которые соответствуют промежутку, когда необходимо поступление энергии. В общей сложности получается, что доступны от 48 до 96 режимов.

Подобные реле приходится перенастраивать каждый день и дополнительные функции в них, к сожалению, не предусмотрены. Зато стоимость весьма доступная, а с управлением справятся даже люди, мало понимающие в технике.

Электронные

Это уже более совершенные цифровые аппараты, которые управляются с помощью кнопок и оборудованы дисплеем для отображения введенных настроек.

Здесь настраивается недельная программа, а в некоторых моделях доступно расписание даже на месяц вперед. Причем есть возможность установить разный график на каждый день недели. Доступны и другие функции, наличие которых зависит от конкретного образца. Подробнее об этом поговорим в отдельном разделе.

С настройкой, конечно, придется повозиться, но зато можно сделать это один раз – и на целую неделю забыть о существовании устройства.

Цена таких аппаратов заметно выше, чем на предыдущий вид изделий, но расширенные возможности стоят того.

GSM-розетка

Является частью системы “умный дом”, а потому ее еще называют “умная розетка”. По внешнему виду похожа на простую накладку без каких-либо кнопок и экрана.

Есть несколько способов управления: через SIM-карту, с приложения или пультом. В первом случае придется вставлять SIM-карту в гаджет, создавать шаблоны смс-сообщений, которые он будет вам отправлять. Во втором варианте все управляется со смартфона через приложение, для соединения достаточно иметь выход в сеть.

Получается, что регулировать работу программируемого девайса можно с любого расстояния и из любой точки земного шара, требуется только доступ в интернет или сигнал мобильной сети. Но в этом же кроется и главный недостаток: если начинаются проблемы с соединением, то регулировать действия становится невозможно.

Количество опций в таких многофункциональных приборах поражает воображение, однако и заплатить за все эти удовольствия придется немало.

Как работают розетки со встроенным таймером: принцип действия

Розетки, укомплектованные таймером, предназначены исключительно для того, чтобы контролировать работу домашнего электрического оборудования. Чтобы понять принцип действия, достаточно рассмотреть один из простых примеров с участием обычного теплового вентилятора. На панели управления можно задать время, когда происходит его включение и выключение. Например, если жильцы покидают дом утром в 9:00, то в этот момент подача электричества на прибор автоматически прекращается и возобновляется лишь вечером, когда они возвращаются с работы в 17:00.

С помощью таймера приборы могут отключаться от сети на время отсутствия хозяев.На заметку! Если настроить запуск устройства до прихода людей примерно за 1 час, таймер подключит вентилятор в 16:00, и за это время помещение полностью прогреется. К моменту, когда жильцы вернутся с работы, в доме будет тепло и комфортно.

Розетку можно настраивать не только на несколько часов вперед, но и на сутки, и даже на неделю. Установив соответствующую программу, можно на продолжительный срок забыть о ручном управлении, ведь тепловой вентилятор будет работать самостоятельно. Разъемы, укомплектованные таймером, могут применяться для регулировки электрического отопления. Это возможно при определенных условиях. Установка розетки допускается лишь в том случае, если система собрана из электрических конвекторов, которые не зависят друг от друга.

Согласно инструкции, розетки с таймером могут использоваться для управления любыми электрическими приборами в рамках современной системы «умный дом». Если немного модернизировать схему и включить в общую цепь устройство с отсчетом времени, можно полностью контролировать работу наружного освещения. Розетка программируется так, чтобы парковые светильники включались, например, в 20:00, а выключались в 05:00. Такая система избавляет от нерациональной растраты электричества. Это приблизительный пример настройки таймера включения света, точное время зависит от сезона. Зимой солнце заходит гораздо раньше, а всходит — позже.

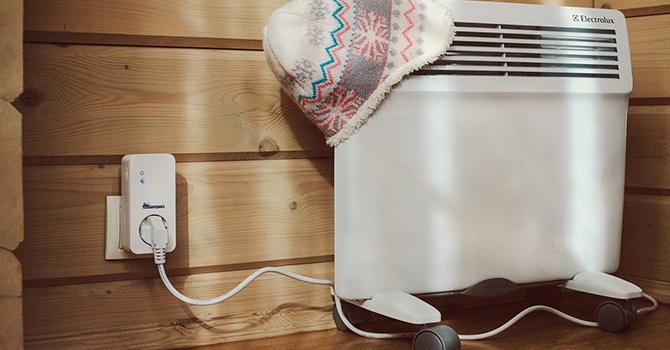

Можно установить включение приборов (например, обогревателей) к приходу домочадцев.

Возможные проблемы

Рассмотрим возможные неисправности в работе электронной розетки-таймера.

Сбилась программа, заложенная в электронном таймере

Основная причина состоит в том, что таймер-розетки плохо совместимы с приборами, которые выдают индуктивную нагрузку (компрессор в аквариуме, дроссельные люминесцентные лампы, люминесцентные лампы со встроенным стартером). Таймер размыкает реле, а напряжение остается, выдавая искру, которая дает помехи на плату таймера. Так и происходит сбой программы. И подключенный прибор может не выключаться.

Решить такую проблему можно разными способами.

1. Параллельно к приборам с индуктивной нагрузкой подключить желательно с такой же мощностью приборы с неиндуктивной нагрузкой (лампа накаливания, энергосберегающая люминесцентная лампа и современные бесстартерные лампы).
2. Этот способ подойдет для продвинутых электронщиков. Создание искрогасящей цепочки, подключают её параллельно индуктивной нагрузке. Состоит эта цепочка из последовательного соединения резистора с сопротивлением 200 Ом мощностью 1-2 Вт, конденсатор емкостью 0,1 мкФ напряжением 400 В.
3. Самый безопасный и удобный способ – использовать для индуктивных нагрузок механический таймер.
4. Восстановить работу таймера можно, сбросив настройки и создав программу-режим заново.

Для механических таймеров

Нарушения в работе могут случиться, если подключить прибор свыше 3,5 кВт. Такие конструкции не всегда надежны, тем более что контакты внутри могут быть не очень толстые и при повышенной нагрузке могут с легкостью перегореть. Перед использованием рекомендуется протестировать устройство.

Виды выключателей, оснащенных таймером

Производители электротехнических приборов выпускают несколько видов устройств регулирования освещения. Они отличаются выполняемыми функциями, конструктивными особенностями, степенью защищенности. По типу размыкающего приспособления выключатели с задержкой времени классифицируют на такие виды:

1. С кнопочным принципом работы. При воздействии на кнопку происходит соединение или размыкание контактов для срабатывания встроенного реле. Опции и настройки можно перепрограммировать.
2. Выключатели поворотного типа, оборудованные специальным контактным механизмом вращения. Соединение/размыкание контактов происходит при определенном положении поворотного тумблера.
3. Приборы перекидного принципа действия. Такие модели с таймером оснащены тремя парами контактов и специальной пластиной, которая перекидывается на определенную контактную пару.

Это не единственная классификация устройств регулирования света. В зависимости от способа управления электротехническим прибором, выключатели разделяют на четыре обширные группы:

1. Модели клавишного типа — одноклавишный выключатель, а также с двумя или тремя клавишами. Отличаются простотой конструкции и монтажа. Могут одновременно обслуживать три подключенные точки (трехклавишный вариант).
2. Устройство с пультом дистанционного управления. Главное преимущество моделей — практически все выключатели адаптированы под современные пульты для бытовой техники, включая дистанции телевизоров, центров.
3. Светорегуляторные и диммерные модели. При помощи таких устройств пользователи могут плавно регулировать интенсивность светового потока за счет сенсорного управления или роликовой ручки.
4. Таймер-выключатель с задержкой времени, функционирующий на базе встроенной программы. При использовании таких приборов можно осуществлять управление различными участками электроцепей.

Функционал выключателя с задержкой времени достаточно обширный, что позволяет использовать интеллектуальные устройства в жилых помещениях, для управления уличным освещением, на производстве и в коммерческих целях.

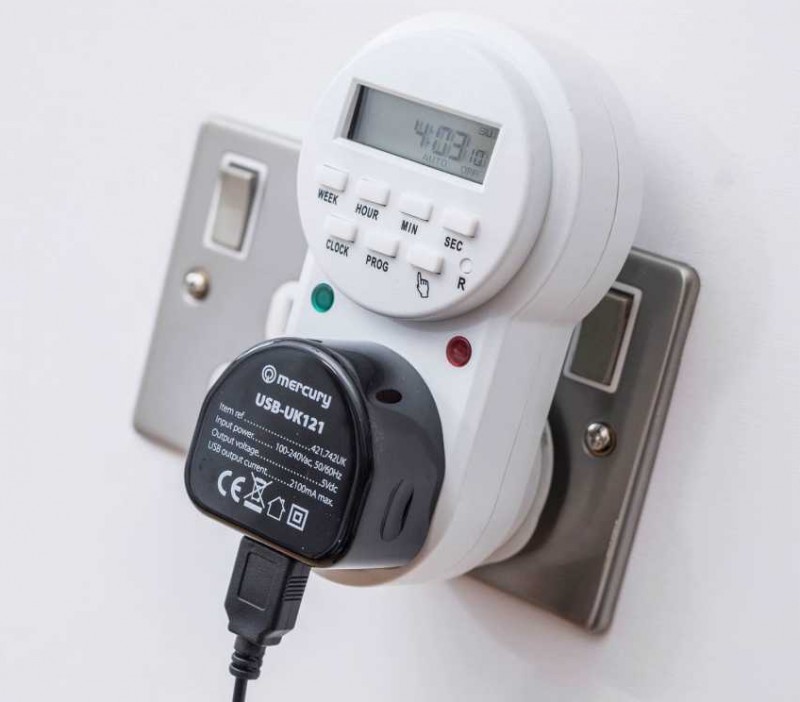

Как настроить электронный розеточный таймер

Разновидностей и моделей электронных розеточных таймеров много. Но в целом принцип их настройки похож. Практически все они оснащены жидкокристаллическим дисплеем, на котором отображаются настройки и текущие пункты меню. Под ним расположен ряд кнопок для управления и установки времени.

Обычно набор кнопок на разных таймерах один и тот же

Их набор обычно одинаков на разных моделях. Вот перечень часто встречаемых элементов управления:

• master clear. В инструкциях к таймерам обычно начинает инициализацию прибора. Представляет собой кнопку сброса всех настроек из памяти, в том числе и сброс текущего времени. Кстати, кнопка может называться просто reset или «сброс»;
• random или rnd. Установка или сброс режима случайного включения;
• clk или clock. Кнопка отвечает за несколько функций. Установка времени вместе с кнопками hour, min, week. Вместе с кнопкой timer переводит форматы времени;
• timer. Собственно, установка таймера. Используется вместе с кнопками week, hour, min;
• rst/rcl. Отключение и включение программ;
• week/hour/minute. Установка времени на неделю, час минуту.

В целом, установка и настройка электронного таймера включения и выключения по заданной программе выполняется не сложнее, чем на простых электронных наручных часах. Кнопки могут называться по-разному в зависимости от производителя или даже могут быть локализованы на русский язык.

Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:

1. После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
2. Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
3. Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
4. Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
5. Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».

При установке подобного прибора внутрь щитка потребуется помощь электрика

Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений

Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель

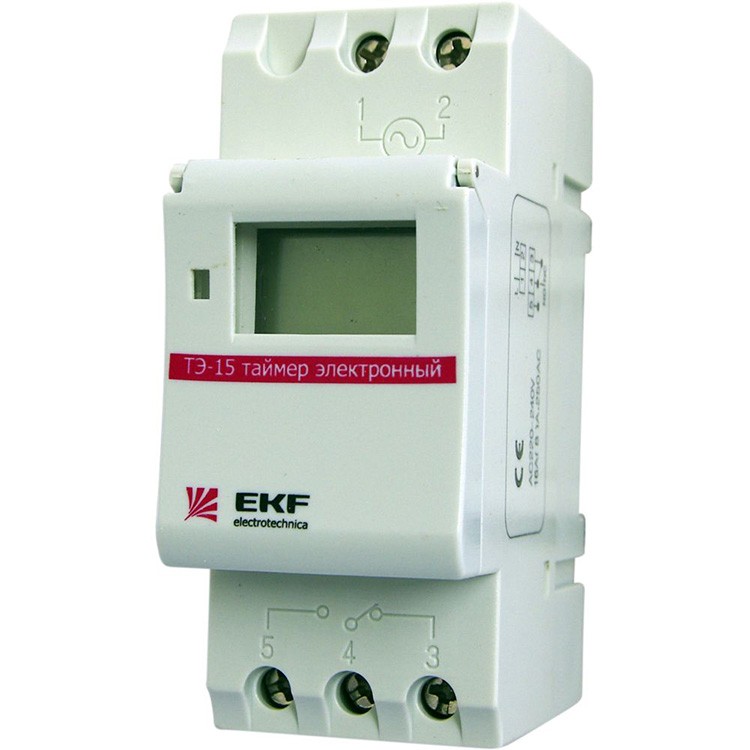

Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейку
Masterclear – удобная и простая модель для установки в розетку

Настройка таймера Masterclear согласно инструкции по эксплуатации

Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:

1. Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
2. Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
3. Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
4. Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
5. Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
6. Выход из меню программирования осуществляется кнопкой Clock.

Установка таймера – это способ экономии потребления электричества для любого прибора.

Ещё раз увидеть тонкости настройки можно из представленного видео.

Как работает установленный в розетке электронный таймер

Разъемы с электронным таймером представляют собой более сложный и усовершенствованный вариант розеток, укомплектованных системой отсчета. Такие устройства обладают расширенным функционалом, поэтому их называют программаторами в прямом смысле этого слова. Некоторые модели розеток с электронным таймером могут предложить до 140 рабочих режимов с различными параметрами.

Электронные устройства бывают двух видов:

1. Суточные — модели способны поддерживать работу на протяжении суток (24 ч) с повтором заданных параметров каждый день. Этот режим не очень удобен. Расписание жильцов дома может измениться, поэтому придется каждый раз корректировать программу.
2. Недельные — главное достоинство таких моделей заключается в возможности выставить определенный рабочий ритм на каждый день недели или группировать их в зависимости от расписания.

Работу таймера можно настраивать на день, неделю, или более длительный период.

В продаже встречаются модели со встроенным датчиком движения. Срабатывание устройства можно настроить на определенный отрезок времени, например, в часы, когда на улице сумерки или уже темно. Подключив такой таймер к системе наружного освещения, можно получить источник дежурного света, который будет включаться, реагируя на движение.

На заметку! Все электронные системы отсчета имеют стандартный набор кнопок. Поэтому у розеток с таймером включения и выключения инструкция по настройке и пользованию практически одинакова.

Инструкция пользования онлайн-таймером

Чтобы воспользоваться сервисом, необходимо пройти в раздел Таймер-онлайн, нажав соответствующую кнопку. Перед вами возникнет окно установки времени. Необходимо выбрать либо ввести вручную требуемое количество минут (1, 2, 5, 10, 15, 30, 60, 120) и секунд. Далее стоит нажать зеленую кнопку, и обратный таймер времени будет запущен.

При необходимости можно легко остановить отсчет времени, нажав красную кнопку. Либо установить таймер снова, сбросив предыдущие показатели. По истечении установленного ранее времени прозвучит звуковой сигнал.

Также можно добавить дополнительное время – над цифрами таймера есть кнопки от «+1 минута» до «+1 час».

Видео: Как настроить розетку таймер

В завершение статьи предлагаем изучить тонкости работы приборов по контролю за временем. Особенности работы и инструкция по применению Masterclear, модель «ТМ22», можно узнать, посмотрев следующий видеосюжет.

Об особенностях работы таймера ТЭ 15 на Din-рейку ИЭК и инструкцию по его применению можно изучить, посмотрев следующий видеосюжет.

Розетка с таймером

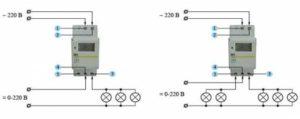

Схема подключения электронного таймера

Схема подключения таймера

Умная розетка: виды, подключение, особенности работы и способы управления

Схема подключения реле времени

Работа реле времени с задержкой включения

Что представляет собой розетка с таймером

Переходник с таймером в виде обычной розетки

Это комбинация механического или электронного реле времени  и обычной электрической розетки.

Розетка таймер как удлинитель

Такое сочетание позволяет задавать время включения и выключения электрических приборов, чья вилка соединена с розеткой таймером.

В зависимости от конструкции могут предлагаться несколько режимов работы:

1. Задается промежуток времени, на который подается питание.
2. Программируется время включения и выключения.

Существуют варианты таймера розетки, которые работают и по более сложной программе: они могут включать и выключать устройства несколько раз в сутки или по недельному и месячному графику. Собираются такие устройства на основе микроконтроллеров. Давайте уделим немного больше внимания именно простейшей суточной розетке.

Выполняются они обычно в двух вариантах:

1. для установки на стену, как обычная розетка;
2. в виде удлинителя.

Также, часто таймер розетки имеют дополнительные возможности, работают как сетевой фильтр и т. п.

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

• клеммники винтового типа;
• диод;
• плата размером 65х35;
• резистор;
• паяльник для точечных соединений;
• программный файл Sprint Layout;
• биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

Таймер, изготовленный своими руками.

Как работает эта система:

1. Нажатием кнопки выполняется запуск.
2. Схема замыкается и на прибор дается напряжение.
3. Загорается лампочка и запускается процесс отсчета времени.
4. Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.
