Тележка своими руками для мотоблока: конструктивные особенности и последовательность сборки +38 фото

Самостоятельное изготовление прицепа к мотоблоку

Конструкцию грузового адаптера к мотоблоку нельзя назвать архисложной. При наличии электросварки, болгарки и дрели сделать прицеп к мотоблоку своими руками сможет практически каждый владелец ручного трактора.

Основными элементами конструкции, для изготовления которых потребуется чертеж или подробная схема являются рама, водило и кузов.

1 — кронштейн навески мотоблока; 2 – поворотная консоль, 3 – водило; 4 – подножка; 5 — сиденье (доска 20мм); 6 – рама прицепа; 7 — борт кузова из доски 25 мм; 8 — опорная балка рамы (брусок 50×50мм); 9 – фиксирующий болт шарнира М8; 10 – задний шарнирный узел; 11 — колесо

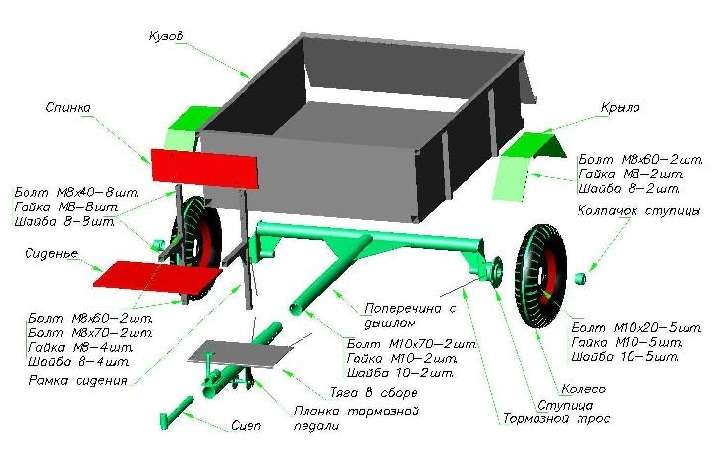

Изучая представленное на рисунке устройство прицепа для мотоблока, вы заметите, что водило через поворотный узел и консоль соединяется с прицепным модулем мотоблока. Второй конец водила вставляется в центральную трубу рамы.

Конструкция «труба в трубе» образует своеобразный длинный шарнир. Он позволяет колесам прицепа менять свое положение независимо от колес мотоблока во время преодоления ям и кочек. Это решение позволяет избежать деформировании конструкции прицепа.

Рис. 1

1 — поворотный узел; 2 – «дышло» (круглая труба 60 мм); 3 – рамка подножки (уголок 25 мм); 4 – ребра жесткости

Шарнирная сцепка мотоблока с прицепом производитсяс помощью консоли – стальной оси. Она стоит в поворотном блоке водила на подшипниках. К верхней части консоли приваривают фланец, которым она крепится к сцепке мотоблока.

Для усиления стыка дышла с корпусом поворотного узла нужно использовать 4 ребра жесткости из стальной полосы толщиной 4 мм.

Изготавливая самодельный прицеп к мотоблоку, его раму сваривают, используя несколько видов металлопроката: уголок, трубы прямоугольного и круглого сечения. Несущая рама должна быть прочной и жесткой, чтобы при движении с полной загрузкой элементы ее конструкции не деформировались.

Рис.2

1 — раскос (уголок 20 х20); 2 — рамка сиденья (уголок 20×20); 3 — стойки сиденья (уголок 40×40); 4,5 — подкосы передние (труба 40×20); 6 — обвязка рамы кузова (уголок 40×40); 7, 8 – стойки колесной оси (уголок 32×32); 9,10 — подкосы задние (труба 40х20); 11 — усиливающая поперечина (уголок 40×40), 12 — труба центральная 58×4; 13 — ось (пруток 30 мм ), 14 — косынка (лист 4 мм).

Рис. 3

Для фиксации трубы водила в центральной трубе рамы через них просверливают отверстие и вставляют болт с контргайкой и шпилькой. При этом в центральной трубе нужно вырезать длинное «окошко».

В нем фиксирующий болт, проходящий через трубу водила, сможет перемещаться вокруг оси прицепа, не смещаясь в продольном направлении.  Это завершающая операция, необходимая для надежной работы шарнира «труба в трубе», о которым мы рассказали выше.

Узел 1

Для изготовления колесной оси нужно взять стержень из качественной стали диаметром 30 мм. С центральной трубой рамы, обвязкой платформы из уголка и подкосами его соединяют электросваркой.

Несъемный кузов можно изготовить из 25-миллиметровых досок или же сделать его борта из стального листа толщиной 1,5 мм, наварив его на вертикальные стойки из уголка 40х40 мм. Если же есть необходимость в открывании бортов, то к раме нужно приварить несколько петель, к которым будет крепиться рамка борта. К углам рамки необходимо приварить шпингалеты, которые будут фиксировать борта в транспортном положении.

У правильно сбалансированного прицепа для мотоблока центр тяжести груза  располагается ближе к переднему борту и не заходит за ось вращения колес. Это требование нужно учесть при составлении чертежа самодельной конструкции.

В качестве колес для прицепа можно использовать легковые автомобильные, купив их в сборе со ступицами. Перед установкой колес на ось нужно аккуратно проточить ее посадочные места под внутренний диаметр подшипников колесных ступиц и снабдить контргайкой с фиксирующим шплинтом.

Полезное видео по теме:

Как своими усилиями сделать тележку для мотоблока

Для большинства людей в хозяйственных целях мотоблок является одним из самых главных и полезных инструментов. Благодаря нему, можно не только заниматься обработкой почвы, но также производить перевозку различных вещей: всевозможное удобрения, либо сено, топливо или собранный урожай. Но как же можно это осуществить, если данный инструмент не имеет никаких специальных приспособлений? Выход из этой ситуации довольно простой и это может быть тележка для мотоблока.

Изготовить ее самостоятельно вполне возможно, и, кстати, вы сможете сэкономить свои деньги. И все потому, что для изготовления такой тележки вам потребуются вполне обычные материалы, которые имеют небольшую стоимость. А чтобы, тележка для мотоблока получилось прочной. Ее стоит сделать своими руками, используя современные чертежи и размеры других подобных изделий.

Основные конструктивные элементы тележки

Теперь постараемся рассмотреть самый простой проект тележки, который будет без труда перевозить до 450 кг, а также такая тележка будет снабжена комфортным водительским местом.

Любой прицеп условно можно разделить на вот такие конструктивные элементы:

  • тележка с кузовом,
  • колеса,
  • центральная рама,
  • водительское место.

Поскольку большие нагрузки будут приходиться в основном на некоторую площадь, всю тележку следует усилить специальными ребрами жесткости.

Из каких материалов изготавливается рама для тележки?

Ни одна тележка не может обойтись без жесткой сварной рамы. Для того чтобы произвести эту работу самостоятельно, необходимо при помощи сварки изготовить уголки из швеллера. Последний можно отыскать в любой строительном магазине.

Приварить раму необходимо очень аккуратно, поскольку она будет выдерживать плохие сельские дороги.

Из чего можно изготовить оси для колес?

Для того чтобы изготовить ось для колес будущей тележки, нужно взять металлический прут, имеющий диаметр 30 мм и соединенный сварочным швом с продольным шарниром и с угловыми опорами. Длина этого прута должна составлять приблизительно 1050 мм (не меньше). Производить его выбор необходимо таким образом, чтобы колеса телеги не могли выходить за ее пределы.

Советуем прочесть статью сайта: Купить электрический гриль для дома – любимые блюда каждый день

Изготавливаем корпус для телеги.

Если вы желаете знать о том, из каких материалов изготавливается телега для мотоблока, то вы должны знать о том, что для этого случая могут быть использованы недорогие, но очень прочные материалы. Что касается монтажа этого изделия, то помните о том, что самостоятельно можно довольно просто произвести монтаж кузова из деревянных досок, по толщине в 20-25мм. Кстати, на они будут закрепляться на углам специальными уголками из стали. Эти доски монтируются к раме при помощи болтовых соединений.

Поскольку вам придется заниматься перевозкой больших грузов, лучше всего изготавливать борта откидными: за счет этого, вам будет легче производить выгрузку вещей, большого объема. В качестве колес можно использовать старые колеса из какой-нибудь старой сельхоз техники. Но в том случае, если заниматься их поиском вам некогда, то возможно могут подойти и колеса от обычной мотоциклетной коляски.

Ось должна быть отточена под нужный диаметр. Данная тележка для мотоблока будет иметь отличную проходимость. В ней можно будет перевозить любой груз по самым непроходимым дорогам.

Изготовление сцепки для прицепа производим из любого металлического куска. Для этого в нем нужно будет проделать такое отверстие, в которое без труда будет проходить наша сцепка.

Изготавливать поворотный узел, лучше всего из подшипника, имеющего нужный вам диаметр. Он должен быть хорошо закреплен при помощи сварки. Данные подшипники следует закрывать специальными пыльниками, заполнив при этом все их пространство смазкой. Если же вы не защитите должным образом подшипники, то от внешних воздействий, тележка не сможет вам долго прослужить.

Теперь настало время изготовить дно телеги для мотоблока. А днище можно изготовить из обрезной доски. Но более надежным вариантом является листовой металл. Лучше всего выбирать лист по толщине в 2-3 мм.

В заключение

Теперь вы знаете о том, как сделать тележку для мотоблока своими руками. Помимо наших рекомендаций, вам стоит посмотреть видео на эту тему. А если вы сделаете все правильно, то эта тележка для мотоблока будет вам служить верой и правдой долгое время. В общем, мы желаем вам удачи в конструировании этого элемента.

Рекомендуем почитать:

  • Капуста кольраби: когда собирать урожай и как…
  • Как сделать почвосмесь для разных видов рассады…
  • Как правильно собрать урожай тыквы
  • 7 важных советов по выращиванию рассады огурцов в 2020 году
  • Чем накормить птиц зимой?
  • 11 практичных осенних советов для дачника

Дополнительные элементы

Важным дополнением для любой самоходной тележки является наличие тормозной системы. На небольшой скорости и по ровной местности прицеп ведет себя безопасно. Но при перевозке тяжелых грузов ситуация резко изменяется.

Чем больше масса, тем выше инерционная сила. Груженый прицеп тяжело сдвинуть с места и остановить после набора скорости. Поэтому наличие тормозной системы считают важным элементом безопасности устройства.

Прицеп с тормозами делают из готовых автомобильных частей. Подойдет стояночный тормозной привод. Педаль размещают рядом с подставкой для ног водителя. Трос пропускают под рамой и подключают к тормозным колодкам колес.

При нажатии на педаль происходит натяжка троса, тормозные колодки блокируют движение колес.

Обратите внимание! Задача упростится, если мастер используют ходовую часть на жигулевском мосту с установленной тормозной системой. Останется лишь подключить трос.

Как можно сделать двухосный прицеп?

Прицепы с одной осью можно встретить чаще, но у них есть некоторые недостатки. В частности — это их центр тяжести. Ведь в том случае, если постановка кузова неверная, то груз будет заваливаться. Также это может привести к увеличению напряжения в месте сцепления, что в итоге его испортит. Избежать этого можно, если разместить центр тяжести строго над осью.

Убрать этот недостаток, а также увеличить грузоподъёмность можно, используя двухосные прицепы. Они состоят из главных блоков и узлов, как и модели с одной осью. Их единственное отличие — это четыре колеса и две оси. Причём оси изготавливаются так же, как и в прицепах с одной осью.

Изготовление тележки для мотоблока своими руками

Конструктивно тележка состоит из таких элементов, как сцепка, кузов, колеса, а также рама, на которую и устанавливается бортовое оборудование.

Рама самодельной телеги для мотоблока изготовляется их профильных труб (для этих целей подойдут и изделия круглых сечений, что позволит гарантировать максимально высокий функционал оборудования). Чтобы конструкция рамы не потребовала частого ремонта и обслуживания, потребуется дополнительно укрепить ее уголками, используя сварку.

Сделать более прочным кузов и борта позволит покрытие этих элементов тонким металлом листового типа, на крайний случай – профнастилом.

Если выполнить кузовной элемент телеги с откидными бортами, можно гарантировать более простую эксплуатацию оборудования, обеспечить легкость погрузки и выгрузки материалов или любых иных сельскохозяйственных товаров.

Ось и колеса

Примерный размер колесной оси тележки составляет один метр и выглядит как стержень. Если сделать длину меньше, колеса не будут помещаться в установленных границах кузова. В качестве стандартных элементов опоры превосходно зарекомендуют себя обычные уголки. Посредством использования сварки мастер может качественно соединить корпусные элементы шарнира, а также лонжерона с соответствующим стержнем.

На лонжероны надевается комплект «серег» и доведенная до требуемого размера ось кронштейна. Для самодельной тележки практичными будут фактически любые колеса, используемые в автомобильной промышленности. Например, покрышки от автомобиля ВАЗ, но лучше поискать специальные колеса для тележки в сборе.

Если выбирать большие колеса, это будет способствовать формированию лучшей проходимости и принципиальному увеличению функциональных свойств устройства.

Ступица

Чтобы тележка могла перемещаться, необходимо под колесную пару правильно подобрать ступицу. Это могут быть специальные прицепные устройства или модели, отобранные из старых транспортных средств или прицепов. Вне зависимости от варианта конструкции колесной пары, не ней предусмотрена и ступица. Среди всех агрегатов широкое применение получила задняя балка ВАЗ-2109. Это сравнительно недорогое, но достаточно практичное и эффективное решение.

Сцепка

Сцепное устройство изготовляется или покупается в зависимости от варианта крепления на конкретном мотоблоке

Это важно, чтобы сцепка надлежащим образом подходила к «уху» мотоблока

Одним из вариантов сцепки является консоль, верхняя часть которой повторяет кронштейн мотоблока, к которому крепятся все навесное оборудование.

Сборка тележки

Если планируется транспортировка грузов в сыпучем виде, тогда бортовые элементы лучше всего сделать откидными. Это касается в первую очередь боковых бортов, которые позволяет оптимальным образом осуществлять погрузку сложных грузов. Если планируется транспортировать груз в мешках, то имеет смысл сделать откидным только задний борт.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг. Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

  1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм.

    Длина легко определяется с помощью чертежа;

  2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
  3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
  4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
  5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
  6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
  7. Механизм для сцепки прицепа для легкового автомобиля с авто.

    Проще говоря фаркоп;

  8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
  9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
  10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Кузов

Детали кузова размечают по раме, оставляя небольшой запас для сварки стоек и бортов. Каркас изготавливают из металлических уголков 25х25 мм:

  1. Уголки основания сваривают между собой и затирают швы. Для самосвальных систем устанавливают поперечину, к которой в дальнейшем крепят петли. Поперечная балка обеспечит дополнительную прочность при откидывании.
  2. Заготовки для бортов соединяют. Из листа оцинкованного железа вырезают обшивку и закрепляют на раме боковины заклепками.
  3. Для днища кузова вырезают полотно из стального листа, приваривают к основанию с шагом 3-4 см.
  4. К основанию приваривают передний борт, а затем боковые стороны.
  5. Заднюю часть делают в последнюю очередь. Для соединения с нижней частью кузова используют мебельные петли, а по краям устанавливают замки. Крепежные элементы будут удерживать борт в закрытом состоянии.

Обратите внимание! Для удобства вождения с внешней стороны переднего борта устанавливают автомобильное сиденье. Высоту выбирают по росту водителя.

Пример собранной рамы и кузова показан на видео:

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация
Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация Порядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация Порядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
  • запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
  • небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Как правильно спроектировать тележку для мотоблока

Перед тем, как приступать к работе нужно составить проект, которого вы будет придерживаться при конструировании. Если вам трудно сделать это самостоятельно, или вы не уверены в собственных силах, имеет смысл обратиться за помощью к толковому механику.

На схемах стараются как можно точнее отобразить тележку  в разных позициях и ракурсах. На этом этапе планируются все параметры устройства, особенно четко прорисовуются стыки и швы.  Суть этого этапа не только нарисовать примерную схему работы, но и продумать все мелочи и важные нюансы, которые возникнут во время работы.

Продумать нужно:

  • Как будут соединяться между собой неразборные узлы и детали. Это может быть обычная сварка, клепка или свинчивание между собой.
  • Как будут соединяться движущие узлы, с помощью шарниров, осей или подшипников.
  • Какими будут узлы, и как они будут работать
  • Каким будет сиденье: простое или поворотное
  • Если вы планируете сделать кузов самосбрасывающим, то нужны будут дополнительные детали, такие как механический опрокидыватель кузова.
  • Ножки, которые будут играть роль упора
  • Различные дополнительные узлы, которые зависят от того, каким именно вы видите окончательные результат.

Как только все будет готово, можно приступать к сбору конструкции, используя:

  1. Держатель (кронштейн) для навесный частей тележки
  2. Консоль
  3. Водило
  4. Подножка, которую лучше всего сделать из доски
  5. Водительское сиденье, из такой же доски как подножка
  6. Рама
  7. Кузов из деревянной доски s20
  8. Три опорных балки, изготовленные из бруса 50х50
  9. Болт М8
  10. Упорное кольцо, сделанное из металлической трубы
  11. Колесо от мотоцикла или старого «Москвича»

Если использовать такой четкий чертеж, то у вас получится отличная тележка для мотоблока.
