Особенности изготовления теплицы из профильной трубы

Преимущества и недостатки теплицы из профиля

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше парника из дерева или покупной постройки, которую нужно лишь привезти и собрать на месте? Прежде чем приступать к делу, следует понять, в чем преимущества теплицы из профиля, построенной собственноручно.

1. Свобода выбора – вы сами можете решать, каких размеров и какой формы будет ваша будущая теплица. Вашу фантазию могут ограничить лишь требования к прочности каркаса и бюджет, выделенный на обустройство теплицы.
2. Экономия – металлический профиль дешевый, обшивка из поликарбоната или пленки также не является дорогой. Кроме того, к стоимости постройки не прибавляется наценка от производителя теплицы, которая может быть существенной. В итоге равноценная по площади и качеству постройка может обойтись вам на 30-50% дешевле, чем покупная.

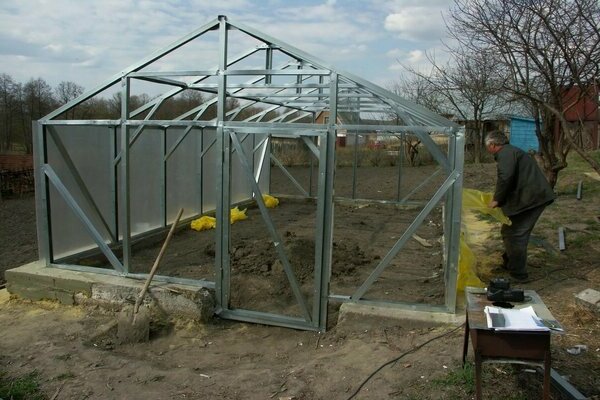

Каркас теплицы из профильной трубы

Долговечность – оцинкованные металлические профили не требуют дополнительной защиты от коррозии. Им не страшны сырость, влага и воздух, они не ржавеют. При правильной постройке и уходе за теплицей, конструкция прослужит вам очень долго.

Мобильность – каркас из оцинкованного металлического профиля и обшивка из пленки или поликарбоната обладают чрезвычайно малой массой. Перенести такую теплицу на новое место можно, даже не разбирая постройку. Если же это необходимо, то демонтаж и обратный монтаж не займут у вас много времени.

Профиль оцинкованный

Простота постройки – для самостоятельной постройки теплицы из металлического профиля не нужно обладать какими-то особыми знаниями и умениями, нужны лишь базовые навыки работы с набором инструментов, которые можно найти в любом доме. А у тех, кто до этого занимался ремонтом и установкой гипсокартонных потолков, дело пойдет еще проще и быстрее.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо преимуществ, перед началом строительных работ следует ознакомиться и с недостатками теплицы из металлического профиля. По сути, он один, но довольно значительный – зимой, под воздействием больших масс снега, каркас и крепления могут не выдержать и теплица сложится. Есть два способа решить эту проблему.

Недостаточное усиление каркаса и нерегулярная очистка крыши теплицы от снега могут привести к такому печальному результату

Первый – усилить каркас теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные укосины и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но эти затраты окупятся со временем.

Введение дополнительных укосин и стоек в конструкцию каркаса Уменьшение интервала между стойками и стропилами также повышает надежность теплицы

Второй способ решения проблемы со снеговой нагрузкой – обустройство съемной крыши. Это годится для тех теплиц, которые эксплуатируются только в дачный сезон. По его окончании в теплице снимается крыша на зиму. В результате каркасу ничего не угрожает, а весной нужно лишь убрать остатки снега и смонтировать все обратно.

Пример конструкции со сдвигаемой крышей

Теплица из профиля для гипсокартона: пошаговая инструкция по возведению каркаса

У профиля, который используется для монтажа гипсокартона, достаточно своих плюсов и минусов. Попробуем же их разобрать через призму его использования для возведения каркаса теплицы. В качестве основы возьмем наиболее востребованные на сегодняшний день профиля Кнауф.

• места, где будет установлена теплица (на летней даче или в месте постоянного проживания);
• региона и его климатических условий;
• потребностей конкретно взятого человека;
• имеющегося в наличии материала.

• Легкий вес – это палка о двух концах. Чтобы сооружению не повредил ветер – его нужно дополнительно укреплять.
• Слабая прочность на излом. Это значит, что зимой хозяину придется регулярно счищать снег с крыши.
• Шуруповерт.
• Уровень.
• Инструмент для резки по металлу: ножницы, ножовка или лобзик.
• Измерительная рулетка.
• Саморезы.
• Подвесы.
• Стальной оцинкованный профиль. Для создания основы каркаса и кровли лучше использовать широкий профиль (около 10 см), для поперечных перекладин – профиль от 4 до 6 сантиметров.
• Первым делом, должна быть выровнена земля. На этом этапе выравнивание можно проводить без уровня, просто на глаз.
• Далее укладывают брусья. Крепление выполняют с помощью саморезов или гвоздей. Брусья обязательно должны быть уложены ровно (проверяется уровнем) и под углом друг к другу в 90 градусов, чтобы другие элементы теплицы были установлены на ровное основание без перекосов.
• Если часть бруса висит в воздухе – под него нужно насыпать земли и по возможности утрамбовать ее.

Как сделать арочную теплицу самостоятельно?

Хочу предложить ещё один способ, как сделать арочную теплицу, но он пожалуй самый сложный в изготовлении. В цене тоже не из дешевых. В такой конструкции можно садить много растений на продажу.

1. Для начала бурим и заливаем столбики 50х25 глубиной 1 м. по периметру. Делаем это с помощью шнурки натянутой по углам. На них привариваем накладные пластины. Выравниваем нивелиром одинаковую высоту.

2. Сверху накладных, также по периметру, укладываем трубы 40х20 и привариваем к ним. Только не забудьте, проверить диагональ основания теплицы.

3. Далее заготавливаем арки из 6 метрового профиля с жесткостью из перемычек и основанием. Для экономии допускается сделать дуги таким способом, чтобы в последствии стыки поликарбоната крепились на металл 40х60, а середина 20х20.

4. Устанавливаем на основание теплицы вертикальные столбики, высотой около 2 метров с расстоянием между собой 700 мм. На них привариваем изготовленную арку.

5. Для жесткости конструкция навариваем перемычки. Но делаем это не только по всей длине вертикальных стоек, но ещё и вдоль всех наших ферм. Соединяя их между собой.

6. Также варим перемычки между углами основания арки и стойки.

7. Чтобы конструкция не была шаткая, нужно по углам приварить раскосы и залить фундамент по всему периметру. Также для надёжности в середине строения можно залить столбы с закладными.

8. Теперь с одной стороны торца варим и устанавливаем двери, а с другой окна для вентиляции. Всю конструкцию красим в любой цвет, какой вам нравится.

9. Вот наконец и дошли до поликарбоната. Начинаем крепить с крыши. Соединяем листы между собой стыковочным профилем. Чтобы легче, было закрутить их, пользуемся двумя досочками, на которые можно положить стремянку и спокойно ходить по ней.

10. После арок зашиваем торцы и бока теплицы.

11. Ну и в завершении хотелось бы предоставить чертёж этой чудо теплицы.

Надеюсь с теплицами всё понятно, выбирайте любую и стройте. Хорошего вам урожая.

Конструкция #3 – металлопластик под поликарбонат

Теплица из труб не обязательно должна быть только лишь с покрытием из пленки – ее можно сделать и под сотовый поликарбонат. Главное – соблюдать последовательность ее сборки.

Этап I. Подготовительные работы

На выбранном участке земли нужно тщательно выровнять весь грунт. Перед тем, как собирать каркас теплицы из трубы, все торцы нужно закрыть сотовым поликарбонатом, для чего на твердой поверхности строительным ножом нужно по линейке отрезать три листа 2х2,1м. Далее торцевую раму теплицы нужно уложить в горизонтальное положение так, чтобы и форточка, и дверь открывались наверх. На поверхность торца укладывается лист поликарбоната 2х2,1м лицевой стороной вверх (какая из сторон лицевая, можно понять по указаниям на защитной пленке). Саму же защитную пленку с внутренней стороны листа нужно снять. В итоге соты поликарбоната должны оказаться параллельны оси открывания двери и перпендикулярны основанию торца. Теперь лист поликарбоната следует выровнять относительно линии края двери и основания теплицы. Первым листом должны быть полностью закрыты дверь, часть торца и форточка.

Этап II. Крепление листов поликарбоната

Как только лист поликарбоната будет уложен, его можно закреплять саморезами с прессшайбами размером 3,2х25 мм. Все излишки поликарбоната после закрепления следует обрезать строительным ножом по всей дуге торца. После чего можно брать второй лист 2,1х2 м и укладывать его встык с первым таким образом, чтобы лицевая сторона, указанная на защитной пленке, оказалась обращенной кверху

Важно только предварительно снять защитную пленку с внутренней стороны, выровнять сам лист относительно основания торца и закрепить его саморезами

Этап III. Изготовление дверей и форточки

С помощью линейки и ножа сотовый поликарбонат нужно прорезать по середине рамки двери так, чтобы образовался нахлест при закрывании. А для того, чтобы дверь открывалась лучше, нужно вырезать форточки и выступы шарниров.
Точно также нужно выполнить закрытие поликарбонатом и второго торца.

Этап IV. Сборка всей конструкции

Теперь можно приступать к сборке всей конструкции теплицы. Для этого на предварительно выровненную и утрамбованную поверхность устанавливаются торцы и соединяются с основанием. Дуги устанавливаются на направляющие и соединяются с торцами продольной стяжкой.

После чего уровнем проверяется положение самого каркаса относительно поверхности и его диагонали. Если сборка была выполнена грамотно, каркас можно крепить к земле путем вбивания забивных штырей в отверстия по углам каркаса и во всех местах соединения частей основание. Это необходимо для того, чтобы теплица не могула сдвинуться в процессе эксплуатации.

Этап V. Монтаж покрытия

Когда каркас оказывается готов, можно приступать к монтажу листов поликарбоната. Для этого при помощи рулетки производится замер внешней образующей дуги и по полученном результату, такого же размера отрезается лист сотового поликарбоната с запасом в 10 см. Само количество листов нужно определять исходя из размеров теплицы. Например, для теплицы длиной 4 м понадобятся два листа, а для 6-ти метровой – все три.

На сами дуги лист поликарбоната кладется лицевой стороной вверх так, чтобы край листа выступал на 5 см над торцом. Закреплять уложенный материал нужно саморезами с прессшайбами по образующей поверхности дуги. Аналогичным способом закрывается и противоположная часть каркаса.

Покрытие теплицы установлено, поэтому защитную пленку верхнего слоя поликарбоната можно снять. Осталось только загерметизировать все торцы сотового поликарбоната специальным нейтральным силиконовым герметиком, установить ручки на двери – и теплица из металлопластиковых труб готова к эксплуатации.
А вообще, идеальный материал для каркаса, с которым получается особо прочная и долговечная теплица – труба оцинкованная, которую можно приобрести в специализированных магазинах. Вот что можно будет сделать из оцинковки:

Конструкция промышленных теплиц каркас

По форме выделяют три вида промышленных теплиц, представленных в таблице ниже.

Таблица. Основные формы промышленных теплиц.

Промышленные теплицы арочной формы

Промышленная теплица с двухскатной крышей

Эскиз промышленной теплицы стрельчатой формы

Подавляющее большинство подобных сооружений в качестве материала для каркаса используют сталь или, если быть точнее, стальные профильные трубы и уголковый профиль. Это обусловлено тем, что эти материалы выигрывают по прочности, долговечности и стоимости. Кроме того, на сегодняшний день строители набрали огромный опыт в возведении таких металлоконструкций, потому сооружение очередного каркаса для промышленной теплицы не требует много времени и сил или привлечения какого-то редкого и специфичного оборудования.

Строительство промышленной теплицы с металлическим каркасом

Для усиления каркаса и увеличения его прочности нередко используют сдвоенные дуги

Еще один способ упрочения каркаса – введение вертикальных и горизонтальных «связей», также известных как поперечные балки

Для создания достаточно крупных сооружений со своим микроклиматом, поддерживаемым вентиляцией и отоплением, несколько арочных или двухскатных пролетов объединяют вместе. Таким образом, получаются многопролетные теплицы огромной площади, представленные на изображениях ниже.

Многопролетные теплицы, схема

Многопролетные теплицы

Изготовление теплицы из профильной трубы руками

                  Сооружение каркаса теплицы из профильной трубы

Известно парочка вариантов фигурных теплиц, однако мы подумали обозреть установление арочной теплицы. Если имеются маломальские умения по таким работам, тогда не должно возникнуть сложностей с установкой.

В процессе выбора участка для размещения парника нужно брать во внимание необходимое количество света, поэтому парник должен размещаться к южной стороне. Перепады поверхности не должны быть более десяти сантиметров

Для постройки арок необходимо приобрести профиль с сечением размером 20х40, возьмите сразу десять экземпляров профильной трубы. Приблизительная длина профильной трубы должна достигать 5,8 десятых метра. Можно сразу отрезать при покупке, или же приобрести шестиметровые профильные трубы. Для оформления арок советуют применять инструмент под названием «трубогиб». Если изготавливать это собственноручно, тогда будет проблематично получить крепкий материал.

Для перемычек каркаса необходимо приготовить профиль с сечением в размере 20х20 миллиметров, приобретайте сразу 40 экземпляров. Длина материала должна достигать 67 сантиметров.

С помощью кольев и крепкой бечёвки изготовите разметку строящегося парника. Чтобы получить ровную теплицу, необходимо проверить разметку по диагонали.

Выкопайте котлован глубиной восемьдесят сантиметров, затем поместите в него раствор цемента, приблизительно до вытянутого днища. Высота выкопанного котлована должна достигать 15 сантиметров.

На новом уровне поперечные основания приваривают к продольным основаниям. Для придания крепости и прочности советуют применять уголки, изготовленные из металла.

Под основание положить кирпичи, при наличии желания для кладки возможно изготовить маленькую канаву.

Непосредственно перед изготовлением каркаса, необходимо разложить поликарбонатовые листы, наверх поместить дуги и очертить их фломастером. Отрезать материал возможно с помощью строительного острого ножичка. При этом не трогать дополнительное пространство в 2 см.

Когда раствор целиком затвердеет, стоит начать монтажные работы из каркаса профильной трубы. К удлиненным основаниям необходимо приварить арку под номером один.

Стоит упомянуть, что установка арки под первым и последним номерами считается самыми важными процессами, поэтому советуют использовать отвес.

С помощью перемычек по очереди привариваются оставшиеся детали. Мастера советуют приступать к привариванию дуг к верхушке перемычек. После этого установите последнюю арку. Затем необходимо приварить торцевые перемычки из профильного материала с сечением размера 20х20, потому что они не имеют значимого веса.

Поликарбонат прикрепляется к сооружению с помощью специализированных саморезов с наличием шайб. Непосредственно перед обшиванием с листов требуется убрать защитное покрытие. Первый экземпляр должен выходить за границы сооружения, приблизительно на 15 см.

После закрепления поликарбоната необходимо отрезать дырочки под окошки и дверцы. По всем стыкам необходимо пройтись силиконом.

Время действия данного самодельного сооружения достигает больше десяти лет. При этом парник не нуждается ни в какой агротехнике.

Процесс строительства теплицы

После того как фундамент полностью застынет, можно приступать к изготовлению теплицы из профильной трубы, опираясь на чертеж.

Сделать каркас из металлических труб голыми руками не получится.

Для этого необходимо иметь специальные приспособления и инструменты: дрель, чтобы проделывать отверстия, болгарку для резки труб и сварочный аппарат для приваривания деталей к основной конструкции.

Как сделать каркас из труб

Чтобы возвести каркас теплицы своими руками из профильной трубы, нужно в первую очередь сделать нижнюю обвязку. Для этого возьмите трубу с сечением 40х20, приложите ее к основанию и отметьте места соединений с фундаментом. Если предполагается крепление на анкерные болты, то в трубах нужно проделать отверстия, а затем прикрутить специальными гайками. Если в бетоне спрятаны закладные элементы, то трубы к ним привариваются.

Проделайте эту операцию со всеми сторонами теплицы и соедините между собой сваркой все части нижней обвязки. Далее следует отрезать и приварить с шагом в один метр вертикальные трубы и основные элементы крыши под углом 30 градусов. После этого производится сварка средней горизонтальной стяжки из профиля сечением 20х20. Далее изготавливается верхняя стяжка, к ней привариваются остальные детали крыши и центральная труба.

Сборка торцевого пролета

Но можно сделать по-другому: трубы не разрезать на куски, а только надрезать в нужных местах болгаркой и аккуратно согнуть. В этом случае целесообразно приобретать трубы длинной 12 метров, которые позволяют полностью изготовить один пролет конструкции. Если выбран этот способ сборки, то каждый пролет собирается отдельно, а потом приваривается к нижней обвязке. После того как будут собраны своими руками все основные элементы каркаса парника из профильной трубы, приваривается средняя и верхняя горизонтальные стяжки.

Как накрыть теплицу поликарбонатом

Для крепления листов используются саморезы с термошайбами, которые устанавливаются с шагом 20-30 см. Предварительно в трубах проделываются отверстия диаметром на 2 мм больше, чем у саморезов. Это поможет избежать образования трещин на покрытии при терморасширении.

Правильное крепление поликарбоната к каркасу

Листы с двух сторон покрыты специальной пленкой, но только лицевая сторона, на которую обычно нанесен логотип производителя, обеспечивает защиту от ультрафиолетового излучения. Перед укладкой удалите пленку с внутренней стороны, наружную лучше снимать после монтажа. Поликарбонат имеет сотовую структуру, куда может попадать пыль, мелкие насекомые и жучки, поэтому ее торцы защищают силиконовым герметиком или клеевой лентой, ее также накладывают на места стыков.

Поликарбонат можно крепить при помощи специального соединительного профиля, состоящего из двух направляющих. Одна его сторона крепится к каркасу, затем в него устанавливаются листы и закрываются другой частью профиля. Этот способ получается дороже, чем с использованием саморезов, но он является более надежным и обеспечивает покрытию долгий срок эксплуатации.

Крепление с помощью разъемного профиля

Видео-урок и советы профессионала

Чтобы в деталях посмотреть, как сделать теплицу из профильной трубы своими руками, посмотрите видео, в котором мастер рассказывает о личном опыте строительстве и делится секретами.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Виды профилей

Строго говоря, теплица из профиля – собирательное понятие. Оно обозначает конструкции, заметно отличающиеся друг от друга и возводимые из множества видов металлических (и не только) профилей. Некоторые из профилей изначально изготовлялись для других целей, а иные созданы специально для возведения теплиц. Наиболее популярные из них приведены в таблице ниже.

Таблица. Виды профилей, пригодные для постройки теплиц.

Существует несколько способов крепежа элементов из профиля друг с другом.

1. Болты и гайки с шайбами – хорошо подходят для профилированной трубы, V-образных и П-образных конструкций. Обеспечивают простоту последующего демонтажа и обратного монтажа теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
2. Саморезы – применяются в работе со всеми видами металлических профилей, особенно с CD и UD. Для теплицы оправдано применять не «клопы», а саморезы с прессшайбой – тонкая шляпка не будет мешать монтажу обшивки. Некоторые из шурупов снабжаются сверлами на концах для облегчения входа в металл.
3. Сварка – надежное и долговечное неразъемное крепление. Используйте только в том случае, если последующий демонтаж теплицы не планируется. Сварочные швы требуют дополнительной защиты от коррозии.
4. Соединители – множество конструкций, применяемых для соединения ПВХ-профилей между собой.

Саморезы с прессшайбами Пример крепежа уголков саморезами к профилю
