Устройство и схемы подключения теплоаккумулятора в систему отопления

Что такое теплоаккумулятор

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

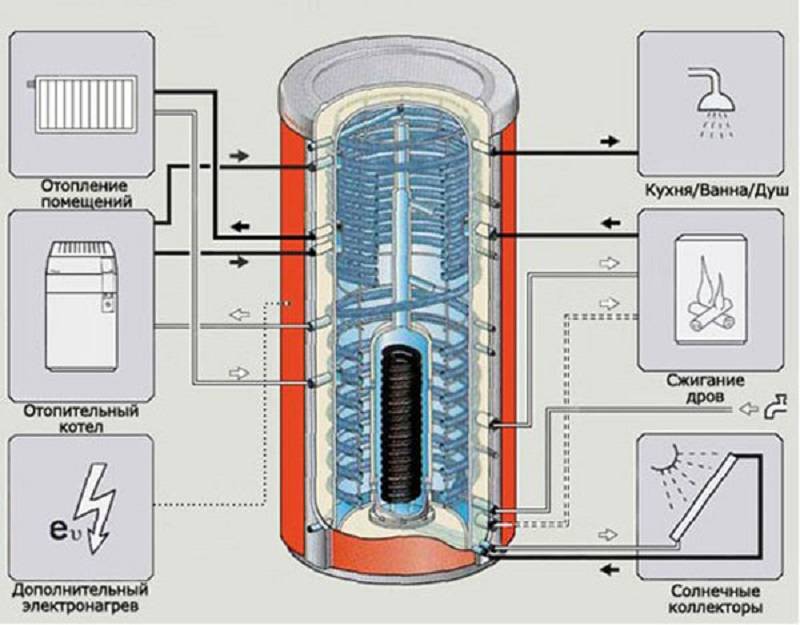

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

• основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
• слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
• наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
• в основную емкость врезают патрубки для подвода и отвода теплоносителя;
• в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
• термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

• накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
• предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

• горячее водоснабжение в доме;
• использовать его вместо электрокотла, если установить в него электрические нагреватели.

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

1. Затопили котел.
2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
5. Затем она поступает в котел.
6. Закончилось топливо — потух котел.
7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Что представляет собой теплоаккумулятор для котла отопления

Теплоаккумулятор представляет собой герметично закрытый бак, сделанный из черной стали. Она имеет четыре патрубки, к которым соединяются трубопроводы отопительной системы. Два патрубка находятся на верхней стороне, и еще два расположены на нижней стороне. Когда котел работает на полной мощности, он выделяет огромное количество энергии.

Но система не всегда нуждается в такой энергии. В этом случае буферная емкость просто забирает излишки тепла, затем возвращает его в систему, когда в ней не хватает тепла. Далее будет рассмотрен принцип работы теплоаккумулятора.

Как уже было сказано, устройство имеет два патрубка на верхней стороне, и еще два патрубка на нижней стороне. К одной из верхних патрубков подключается труба, по которой жидкость поступает в аккумулятор тепла. К одной из нижних патрубков подходит обратный трубопровод, по которому жидкость уже низкой температуры из бака поступает в котел. На этом трубопроводе устанавливается циркуляционный насос, который выкачивает всю холодную воду из бака, и направляет в котел. Так завершается первый контур.

Работает он следующим образом: когда котел приступит к действию, нагретая вода поступает в теплоаккумулятор, в которой имеется холодная вода. Из-за разницы температур они не смешиваются. Горячая вода будет оставаться сверху, а холодная вода — снизу. В это время включают насос, который начинает выкачивать холодную воду и направлять ее в сторону котла. Как только теплоаккумулятор наполняется горячей водой, циркуляционный насос прекращает свою работу.

Ко второму верхнему патрубку подходит труба, по которой вода выходит из бака и поступает в потребители, то есть в радиаторы. Ко второму нижнему патрубку подключается трубопровод, по которому вода из радиаторов поступает в аккумулятор тепла. На этом трубопроводе имеется циркуляционный насос. Так завершается второй контур.

В тот момент, когда котел прекращает свою работу, в теплоаккумуляторе уже имеется запас горячей воды. Насос направляет воду из системы отопления в сторону бака, которая, вследствие своей тяжести, остается в нижней части емкости, вытесняя горячую воду. Горячая вода выходит из бака через верхний патрубок, и поступает в радиаторы. Так, даже тогда, когда котел не работает, система снабжается горячей водой.

Это и есть весь принцип работы теплоаккумуляторов. Если говорить более коротко, то принцип работы заключается в следующем: бак накапливает лишнее тепло в себе, и отдает его системе, когда этого тепла не хватает.

Не во всех случаях рекомендуется использовать теплоаккумуляторы.

Далее будут представлены случаи, когда есть необходимость в установлении буферной емкости, и когда, все же, не рекомендуется устанавливать такую емкость.

Необходимо устанавливать:

1. Когда в отопительной системе используется твердотопливный котел. Не у всех есть возможность постоянно следить за горением топлива в топке. В этом случае бак может сгладить скачки, и держать температуру в помещении на постоянной отметке.
2. Если котел работает на электроэнергии, а тарифы на электричество различаются в разные времена суток. В этом случае бак может накопить тепло в те периоды, когда тарифы низкие.
3. Если источником энергии являются солнечные коллекторы. Бак накопит тепло в дневное время, и отдает его в ночное время, когда коллектор не работает.

В следующих случаях нет необходимости в использовании теплоаккумуляторов:

1. Когда тепло нужно лишь на короткое время. В этом случае нет необходимости греть помещение теплом, накопленным баком.
2. Если в системе источником тепла является газовый котел. Здесь теплоаккумулятор будет лишним.

Собираем теплоаккумулятор для котлов отопления своими руками

Однажды установив теплоаккумулятор в основное отопление загородного дома, будут достигнуты следующие цели:

• протопка твердотопливного котла в удобное для домовладельца время;
• увеличение временного промежутка между закладкой очередной порции топлива;
• оптимизируется расход твёрдого топлива для обогрева помещения.

Совместив основное отопление с буферной аккумулирующей ёмкостью, появляется возможность в значительной степени снизить расходы энергоресурсов не в ущерб комфорту проживания жильцов. При этом экономия может быть значительно увеличена при установке дополнительных датчиков и терморегуляторов. Благодаря этому, когда температура в доме достигла заданных параметров, прекращается поступление теплоносителя в радиаторы.

Вырабатываемая тепловая энергия котлом, который продолжает работать, начинает накапливаться в теплоаккумуляторе. После того как теплоноситель остынет тепло из буферной ёмкости начинает передаваться обратно в отопительную систему мимо остывшего котла. При этом чем больше ёмкость теплоаккумулятора тем дольше отопление будет работать за счёт накопленного тепла.

Этапы сборки теплоаккумулятора

Теперь, когда вы примерно представляете, что такое теплоаккумулятор, знаете его конструкцию и имеет под рукой необходимые материалы, можно, наконец, приступить непосредственно к процессу изготовления.

Шаг 1. Приступим к обработке бочки. Изделие из металла следует хорошенько почистить от мусора и прочей грязи, а также зачистить те участки, где появилась ржавчина. Теперь нам нужно сделать так, чтобы ржавчина не появилась еще очень долго. Для этого нужно обработать внутреннюю поверхность ортофосфорной кислотой и нанести 4-5 слоев грунтовки .

Теплоаккумулятор необходимо утеплить минеральной ватой или другим подходящим материалом

Шаг 2. Теперь нужно позаботиться о теплоизоляции емкости. Это необходимо не только для того, чтобы вода сохраняла свое тепло длительное время, но и чтобы окружающий воздух не нагревался от теплоаккумулятора. Энергия не будет тратиться напрасно! Самым простым вариантом будет пенопласт (толщиной 100 мм плотностью 25 кг/куб.м.). Его очень просто вырезать и крепить к стенкам емкости.

Другой вариант – использование минеральной ваты (плотность этого материала уже намного выше и составляет около 140 кг/куб.м.). Для ее надежной фиксации вам как раз и пригодится скотч или любая другая клейкая лента. Если вам покажется это необходимым, то на всякий случай можете сделать внешний каркас из листового металла и надеть поверх утеплителя.

Змеевик внутри самодельного теплоаккумулятора

Шаг 3. Теперь нужно изготовить змеевик, по которому и будет передвигаться сам теплоноситель. Для этого нам послужат медные трубы диаметром 20-30 мм, протяженность зависит от объема вашей емкости, но в среднем вам может потребоваться от 8 до 15 метров такой трубы. Помните о том, что этот змеевик должен соединяться с котлом, ведь по нему будет протекать горячая вода. А холодная вода, находящаяся в баке, будет нагреваться от змеевика.

Удобнее будет мастерить змеевик с помощью 2х деревянных реек. По всей длине вкрутите саморезы, оставив выглядывать шляпку миллиметров на 5. Между этими саморезами очень удобно фиксировать трубы змеевика.

Шаг 4. В вертикальной стенке емкости нужно проделать 2 отверстия для фиксации подающего и отводящего патрубков. На них в дальнейшем установите запорные краны.

Шаг 5. Далее нужно разместить бочку в заранее выбранном и подготовленном для этого месте.

Помните! Устанавливать ее можно только на бетонном основании! Вам нужно будет залить его самостоятельно или же приобрести готовую бетонную плиту!

Шаг 6. Выполняем подключение теплоаккумулятора к котлу. Отдельно стоит упомянуть про крышку емкости. Как вариант, вы можете сделать ее литой, то есть приварить ее к самому баку, а можете – съемной, на болтах. В последнем случае вам понадобится монтировать воздухоотводчик и предохранительный клапан.

Теплоаккумуляторы могут использоваться в различных отопительных системах, однако, наиболее эффективны и необходимы они в паре с твердотопливным и электрическим котлами. В первом случае у вас всегда будет запас горячей воды, на случай ожидания загрузки новой порции дров в котел. А в паре с электрическим котлом он поможет вам сократить расход электроэнергии: нагрев воды будет происходить ночью, а утром вы сможете пользоваться подготовленным запасом горячей воды, что очень удобно.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆tгде:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Как сделать теплоаккумулятор для твердотопливного котла из бочки

Предварительно необходимо рассчитать объем требуемой ёмкости и сделать чертёж. На чертеже нужно изобразить стандартную бочку, в которую входит два трубопровода. Один из них транспортирует теплоноситель от теплообменника котла, а второй переправляет горячую воду к радиаторам отопления. Остаётся лишь посчитать габариты бочки, точнее, её объём. Зная объём, легко определить диаметр и высоту по справочным данным.

Начнём расчёт. Предположим, наш тепловой генератор на твёрдом топливе полностью бездействует ночью на протяжении 4 часов (после остывания), а площадь нашего небольшого дачного дома 30 кв. м. Следовательно, бочка должна отдавать в час примерно одну десятую площади — 3 кВт. Итого, 12 кВт за ночь. При этом разницу температур бочки и отопления примем максимум 40 градусов (скажем, если в ёмкости вода нагрета до 90, то в радиаторах — хотя бы до 50).

Согласно школьному курсу физики, m=Q/Ct, где

• Q — вся тепловая энергия, у нас это 12 кВт,
• С — удельная теплоёмкость агента, то есть воды, равная 0,0012 кВт/кг х гр. Цельсия,
• t — разница температур.

Получаем по этой формуле: m = 12/0,0012х40 = 250 кг. Таким образом, можно принять объем воды равный 250 литров. Выходит, в качестве теплоаккумулятора для твердотопливного котла при заданных условиях нам подойдёт металлическая бочка на 250 литров. Примерные размеры такой бочки — 600х900 мм. То есть диаметр равен 0,6 м., а высота (длина) — 0,9 м.

Что нужно взять

Для процесса изготовления нашего теплоаккумулятора необходимо заготовить следующие материалы и инструменты.

• Обычная металлическая бочка, её можно купить в магазине,
• сварочный аппарат с маской и электродами,
• электроинструмент типа «болгарки» и диски шлифовальные и отрезные, дрель и свёрла, коронка по металлу.
• два стандартных стальных патрубка для отопления, каждый с резьбой на конце, обычно на 3/4 дюйма,
• минвата.

Начать процедуру лучше при участии помощника. Кроме того, должен быть уже готов чертёж.

Чертёж теплоаккумулятора

Пошаговое изготовление своими руками

1. Предварительно бочку тщательно зачищают изнутри. Это нужно для исключения постоянного загрязнения теплоносителя ржавчиной и окалиной. Зачистку можно сделать с помощью болгарки и шлифовальных кругов.
2. Далее, необходимо просверлить два отверстия — входное и выходное, под диаметр патрубков подачи. Для этого сначала применяют дрель со сверлом по металлу, а затем лучше использовать коронку.
3. Далее, внутрь полученных отверстий тщательно вваривают патрубки для входа и выхода теплоносителя, то есть, прогретой воды. На этих патрубках должна быть нарезана резьба на концах, которые не приваривают. Позже посредством этой резьбы будут прикручиваться шаровые краны для врезки в общую систему отопления.
4. После этого очень добросовестно приваривают верхнюю крышку. Все сварные швы должны получиться герметичными во избежание протечек.
5. Наконец, утепляют теплоаккумулятор снаружи минватой, для этого оборачивают бочку пластами минваты, после чего тщательно стягивают эти пласты, обернувшие бочку, кольцами из металлической крепёжной ленты.
6. Нам остаётся вмонтировать узел в систему посредством шаровых кранов. Теплоаккумулятор должен располагаться сразу после котла, причём по уровню — выше радиаторов, чтобы тепловой агент хорошо их пополнял из нашей ёмкости.

Ещё несколько замечаний

Вот мы и сделали простой теплоаккумулятор для небольшой системы отопления. Как итог — ещё несколько важных замечаний. Для нашего примера необходимый объём бочки получился 250 литров. Однако когда дом большой, может понадобиться накопитель гораздо большего размера. В таком случае лучше будет сварить кубический короб. К тому же, его легче утеплить специальными материалами.

Некоторые умельцы используют для такого варианта стандартный, так называемый европейский, куб объёмом 1000 литров. Он продаётся во многих магазинах. Но здесь нужно помнить, что он пластиковый. Как правило, максимальная температура воды, которую выдерживает «еврокуб», равна 70 градусам по Цельсию, если в маркировке не указано иное. Так что использовать данную ёмкость в системе отопления просто опасно.

И ещё об утеплителе. Пенопласт — это идеальный вариант для кубического короба из металла. Дело в том, что данный утеплитель легко клеить к стенкам. Минвата больше подойдёт для обычной бочки, но нужно будет придумывать, как её закреплять, ведь описанный нами метод с металлическими кольцами не обязателен к применению.

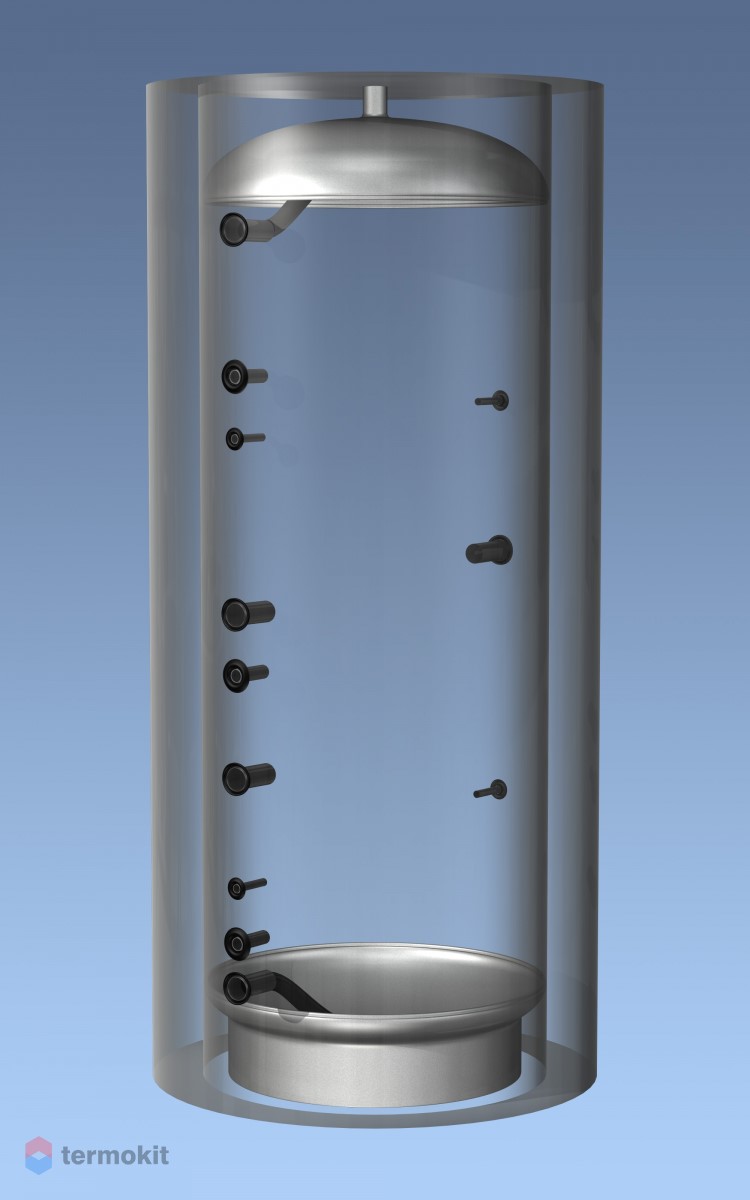

ТОП-8: HAJDU AQ PT 500

Hajdu накопители буферные (они же теплоаккумуляторы) предназначены для поставки горячей воды в закрытую систему отопления. В зависимости от выбранного типа, подсоединять к ним можно нагреватели, использующие газ и мазут, котлы, использующие твердое топливо и биомассу для работы, солнечные батареи и топливные насосы.

Их разновидностей много:

• AQ PT серия (пустые баки);
• AQ PT C (со змеевиком);
• AQ PT C 2 (комбинированные).

Устройство

Дополнительно приобретается теплоизоляция для конструкции, поскольку комплектация ее не предусматривает. Она сделана из мягкой пены на основе полиуретана. Толщина ее 100 — 120 миллиметров.

Для изготовления кожуха выбрана кожа искусственная. Изоляция с кожухом быстро снимаются, если устройство не проходит в двери. Без них такой проблемы нет даже, если идет речь о теплонакопителе максимального объема.

Они вполне способны обеспечить пространство теплом. При этом, во много раз возрастает КПД вырабатываемой энергии.

Параметры

• Производитель – Венгрия;
• Масса – 99 кг;
• Гарантия – 3 года;
• ДхВ – 650х1675 мм;
• Наибольшее возможное давление в баке и накопителе — 3 бар и 0,3 МПа;
• Размер монтажа ТЭНа, воды и термодатчика – 1″1/2 , 1″1/2 и 1/2.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода

Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Создаем теплоаккумулятор своими руками

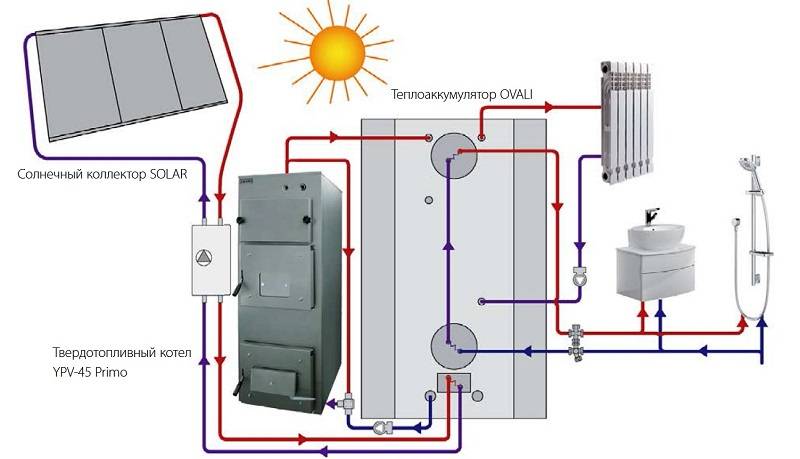

На рисунке-схеме показан самый распространенный вариант подключения теплового аккумулятора в систему автономного отопления.

На первый взгляд сложно в конструкции накопительного бака ничего нет. Большая стальная емкость, в которую помещены змеевики. Однако сложность работы в домашних условиях кроется именно в тонкостях и в нюансах.

Этап первый — теоретический

Начинать работу следует с поиска необходимой емкости. Потребуется резервуар достаточно большой вместимости и объема. Чем больше, тем лучше. Конечно, не стоит вдаваться в крайности и гнаться за огромными размерами вашего будущего детища. В противном случае, вы встанете перед проблемой, как втиснуть громоздкое устройство внутрь котельного помещения.

На данном этапе помимо поиска и подбора, соответствующих комплектующих и деталей конструкции, придется заняться теоретическими расчетами для определения оптимального в данном случае объема бака. Расчёт емкости теплоаккумулятора для домашнего твердотопливного котла поможет вам в дальнейшем разобраться с размещением агрегата в котельной, подскажет  каким образом осуществить обвязку оборудования. Для начала определим объем емкости самым простым способом, в котором ключевое место занимают физические законы.

Располагая исходными данными:

• тепловая мощность, необходимая для обогрева жилых помещений дома;
• промежуток времени, в течение которого твердотопливный котел будет остановлен и его место в снабжении системы отопления горячей водой займет теплоаккумулятор.

Дальнейшие действия рассмотрим на примере:

Площадь дома примерно 100 м2, твердотопливный котел простаивает в ночное время 5 часов. Берем среднюю тепловую мощность для обогрева дома в 10 кВт.

Исходя из этого, ясно, что тепловой аккумулятор должен выдавать в систему до 10кВт тепловой энергии. За все время простоя нагревательного агрегата это значение составит 50 кВт. Эти расчеты проводятся с учетом того, что вода в накопительной емкости нагрета до температуры 90 0С. а в отопительном контуре не более 60 0С. Разница температур составляет 30 градусов. Исходные данные подставляем в формулу:

Q = cmΔt Если нам интересно количество воды, которая должна поступать в бак, то формула примет иной вид m = Q / c Δt, где:

Q —  расход тепловой энергии, требуемый для обогрева дома плоащадью 100 м2 (в нашем случае 50 кВт);

c  — удельная теплоемкость воды 4.187 кДж/кг. (0,0012 кВт/кг)

Δt – разность между температурой котловой воды в емкости и в радиаторах отопления (300С)

Получаем 50 /0,0012 х 30 = 1,388 кг, что означает, ориентировочный объем бака для теплоаккумулятора должен составлять 1,4 м3. Соответственно тепловой накопитель для вашего твердотопливного агрегата должен быть не меньше 1,4 куб. метров.

Этап второй —  технологический

Сделав необходимый расчет, занимайтесь подбором соответствующей емкости. В качестве основного корпуса можно использовать баки для подогрева воды, используемые в столовых и предприятиях общественного питания. Обычно такие приспособления изготавливаются из нержавеющей стали. Если вам не удалось найти подобные предметы, используйте для своих целей любые стальные емкости, желательно с крышкой. При одном условии: стенка резервуара не должна быть тонкой (минимум 4-5 мм).

Более перспективный вариант — металлическая бочка. Для установки в загородном доме оптимальный объем емкости – 1000 литров. Большие резервуары, более 5 м3 необходимо оснастить ребрами жесткости. Грамотная установка и расположение бака позволят в дальнейшем, при возросшей металлоемкости, занять агрегату необходимую устойчивость. Для простоты изготовления бака с нуля, выбирайте прямоугольную форму.

В случае работы с бочкой, нужно врезать в корпус патрубки, по количеству змеевиков. Змеевики делаются из стальных водопроводных труб. В данном случае необходимо создать как можно большую поверхностную площадь, через которую будет происходить отъем тепловой энергии. Готовые теплообменники изнутри привариваются к патрубкам. Сколько теплообменников, соответственно и столько пар патрубков, на вход и на выход.

Зачем нужна

Буферная ёмкость, её ещё называют теплоаккумулятором, используется в отопительной системе для накапливания и сохранения тепла. По внешнему виду это устройство напоминает цилиндрический резервуар, имеет утеплённые стенки, что позволяет долгое время сохранять температуру теплоносителя. В качестве теплоизоляции используется термостойкий поролон.

По мнению экспертов, теплоаккумулятор считается одним из основных приборов в отопительной системе. С его помощью происходит распределение тепла по всем помещениям загородного дома или любого другого здания. Основной задачей буферной ёмкости считается аккумулирование тепла, которое может поступать от разных устройств, будь то электрический или твёрдотопливный котёл.

Устройство теплоаккумулятора

Основным элементом ёмкости считается теплоаккумулирующее вещество, отвечающее за сохранение и дальнейшее распределение тепла. Рассматриваемые изделия могут работать:

• На пару;
• С использованием жидкости;
• С дополнительными нагревательными приборами.

Также они могут быть:

• Термохимическими;
• Твёрдотельными.

В большинстве систем отопления, в том числе тёплых полах, применяют антифриз, хотя для нагрева лучше всего использовать воду. Каждый из баков буферной ёмкости имеет выходы для входа в котёл и трубы отопления. Вверху ёмкости установлен специальный клапан, защищающий устройство от избыточного давления. Его основным предназначением считается вывод накопившегося воздуха.

Внизу резервуара устанавливается сливной кран для спускания жидкости в случае необходимости. В резервуаре есть гнёзда для крепления датчиков, указывающих на давление и температуру жидкости.

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Обратите внимание! При нагревании буферного бачка любым из отопительных приборов в ёмкости накапливается теплоноситель определённой температуры. Распределение тепла по зданию происходит по мере остывания жидкости, причём тепловая энергия может передаваться даже во время прекращения процессов горения в отопительных приборах

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания. Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

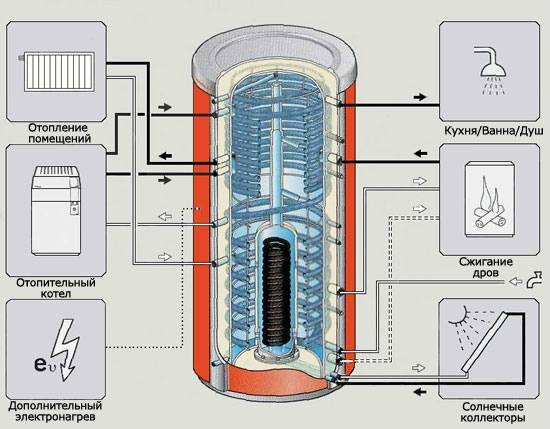

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

• Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
• Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
• Защита от возможного перегрева;
• Экономия топлива (до 30% по сравнению со стандартной отопительной системой).
