Как подключить теплоаккумулятор к твердотопливному котлу своими руками

Изготовление и монтаж самодельного устройства

Современный рынок котельного оборудования предлагает огромный выбор теплоаккумуляторов как российского, так и зарубежного производства. Однако при отсутствии возможности приобретения заводской модели сделать теплоаккумулятор можно своими руками. Самым простым вариантом такого устройства станет обычная бочка, оборудованная входным и выходным патрубками, и обёрнутая теплоизоляционным материалом. Эффективность такой конструкции будет невелика, но для отопления небольшого кирпичного домика она вполне подойдёт. Для изготовления бака потребуется листовой металл и сварочный аппарат. После того как ёмкость будет сварена, в неё врезаются 4 патрубка: два для подачи воды и столько же для её возврата.

Входящие и выходящие патрубки должны располагаться на противоположных сторонах резервуара. Затем в верхнюю часть ёмкости вваривается муфта с вмонтированными в неё термодатчиком и защитным клапаном. Далее, обустраивается теплоизоляция и выполняется установка накопителя на место. В случае отсутствия сварочного аппарата или навыков его использования, можно взять ёмкость из огнеупорного пластика. Для того чтобы в процессе эксплуатации бак не потерял своих первоначальных форм, рекомендуется поместить его в специально изготовленный каркас решетчатого типа. Роль заводского змеевика может выполнить обычный гофрированный металлический шланг.

Монтаж теплоаккумулятра не требует наличия специальных навыков и может быть выполнен самостоятельно.

Для этого нужно неукоснительно следовать правилам установки и выполнить ряд действий.

• Составить подробную схему системы отопления, отметив на ней особенности планировки, размер помещений и количество этажей.
• При движении теплоносителя естественным образом размещение накопителя должно производиться непосредственно рядом с котлом.
• При соединении котла и трубопровода необходимо полностью загерметизировать стыки, используя при этом синтетические герметики, рекомендованные для данных материалов.
• Температура воздуха в помещении, где устанавливается оборудование, не должна опускаться ниже 10 градусов.
• Монтаж соединительных патрубков должен проводиться таким образом, чтобы в случае аварии доступ к ним был открыт и не перекрывался самим прибором или посторонними предметами.
• Размещение буферной ёмкости должно производиться строго на одном уровне с котлом. Более высокое расположения накопителя не допускается.
• После установки насосного оборудования необходимо заполнить систему водой и произвести пробный запуск. При обнаружении течи, нужно слить воду из системы и принять меры к устранению протекания. Затем вновь заполнить систему и повторить запуск.

О том, как установить теплоаккумулятор для котлов отопления, смотрите в следующем видео.

Изготовление бака-теплоаккумулятора своими руками

Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.

На практике установлено, что для достаточного обогрева 100 м 2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м 3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.

Выбор конструкции

Тепловые аккумуляторы бывают двух видов:

• С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
• Без теплообменника – теплоноситель в котле и системе отопления один и тот же.

Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.

Совет! Если в системе отопления только один котел, теплоаккумулятор своими руками проще сделать без теплообменника.

Изготовление бака

Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.

Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:

• Стальной лист, толщиной не менее 2 мм;
• Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).

Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.

Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:

1. 1 Разметка и резка в размер стального листа;
2. 2 Сварка металлоконструкции бака;
3. 3 Разметка и приваривание отводов и фланцев (сгонов);
4. 4 Зачистка сварочных швов;
5. 5 Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.

При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.

Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:

• Пенопласт;
• Минеральную вату;
• Любой другой подходящий теплоизолятор.

Важно! Чем лучше будет теплоизолирован самодельный бак, тем дольше он будет способен удерживать в себе тепловую энергию. На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан

Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание

На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.

После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.

Этапы сборки теплоаккумулятора

Теперь, когда вы примерно представляете, что такое теплоаккумулятор, знаете его конструкцию и имеет под рукой необходимые материалы, можно, наконец, приступить непосредственно к процессу изготовления.

Шаг 1. Приступим к обработке бочки. Изделие из металла следует хорошенько почистить от мусора и прочей грязи, а также зачистить те участки, где появилась ржавчина. Теперь нам нужно сделать так, чтобы ржавчина не появилась еще очень долго. Для этого нужно обработать внутреннюю поверхность ортофосфорной кислотой и нанести 4-5 слоев грунтовки .

Теплоаккумулятор необходимо утеплить минеральной ватой или другим подходящим материалом

Шаг 2. Теперь нужно позаботиться о теплоизоляции емкости. Это необходимо не только для того, чтобы вода сохраняла свое тепло длительное время, но и чтобы окружающий воздух не нагревался от теплоаккумулятора. Энергия не будет тратиться напрасно! Самым простым вариантом будет пенопласт (толщиной 100 мм плотностью 25 кг/куб.м.). Его очень просто вырезать и крепить к стенкам емкости.

Другой вариант – использование минеральной ваты (плотность этого материала уже намного выше и составляет около 140 кг/куб.м.). Для ее надежной фиксации вам как раз и пригодится скотч или любая другая клейкая лента. Если вам покажется это необходимым, то на всякий случай можете сделать внешний каркас из листового металла и надеть поверх утеплителя.

Змеевик внутри самодельного теплоаккумулятора

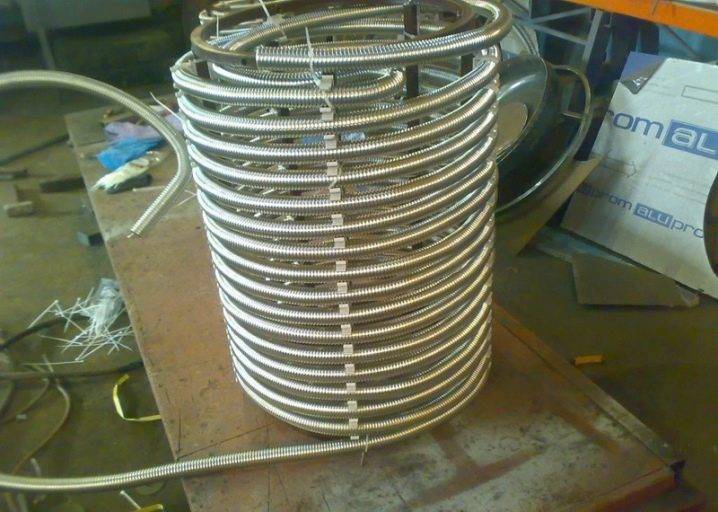

Шаг 3. Теперь нужно изготовить змеевик, по которому и будет передвигаться сам теплоноситель. Для этого нам послужат медные трубы диаметром 20-30 мм, протяженность зависит от объема вашей емкости, но в среднем вам может потребоваться от 8 до 15 метров такой трубы. Помните о том, что этот змеевик должен соединяться с котлом, ведь по нему будет протекать горячая вода. А холодная вода, находящаяся в баке, будет нагреваться от змеевика.

Удобнее будет мастерить змеевик с помощью 2х деревянных реек. По всей длине вкрутите саморезы, оставив выглядывать шляпку миллиметров на 5. Между этими саморезами очень удобно фиксировать трубы змеевика.

Шаг 4. В вертикальной стенке емкости нужно проделать 2 отверстия для фиксации подающего и отводящего патрубков. На них в дальнейшем установите запорные краны.

Шаг 5. Далее нужно разместить бочку в заранее выбранном и подготовленном для этого месте.

Помните! Устанавливать ее можно только на бетонном основании! Вам нужно будет залить его самостоятельно или же приобрести готовую бетонную плиту!

Шаг 6. Выполняем подключение теплоаккумулятора к котлу. Отдельно стоит упомянуть про крышку емкости. Как вариант, вы можете сделать ее литой, то есть приварить ее к самому баку, а можете – съемной, на болтах. В последнем случае вам понадобится монтировать воздухоотводчик и предохранительный клапан.

Теплоаккумуляторы могут использоваться в различных отопительных системах, однако, наиболее эффективны и необходимы они в паре с твердотопливным и электрическим котлами. В первом случае у вас всегда будет запас горячей воды, на случай ожидания загрузки новой порции дров в котел. А в паре с электрическим котлом он поможет вам сократить расход электроэнергии: нагрев воды будет происходить ночью, а утром вы сможете пользоваться подготовленным запасом горячей воды, что очень удобно.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

• ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
• затем вода поступает по трубам в радиаторы;
• обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

• увеличивается время прогрева помещения;
• больший объём контура, что делает заполнение его антифризом дороже;
• более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

• ГВС;
• низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Создаем теплоаккумулятор своими руками

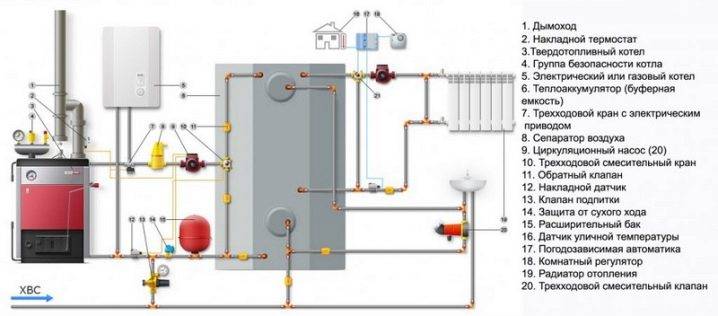

На рисунке-схеме показан самый распространенный вариант подключения теплового аккумулятора в систему автономного отопления.

На первый взгляд сложно в конструкции накопительного бака ничего нет. Большая стальная емкость, в которую помещены змеевики. Однако сложность работы в домашних условиях кроется именно в тонкостях и в нюансах.

Этап первый — теоретический

Начинать работу следует с поиска необходимой емкости. Потребуется резервуар достаточно большой вместимости и объема. Чем больше, тем лучше. Конечно, не стоит вдаваться в крайности и гнаться за огромными размерами вашего будущего детища. В противном случае, вы встанете перед проблемой, как втиснуть громоздкое устройство внутрь котельного помещения.

На данном этапе помимо поиска и подбора, соответствующих комплектующих и деталей конструкции, придется заняться теоретическими расчетами для определения оптимального в данном случае объема бака. Расчёт емкости теплоаккумулятора для домашнего твердотопливного котла поможет вам в дальнейшем разобраться с размещением агрегата в котельной, подскажет  каким образом осуществить обвязку оборудования. Для начала определим объем емкости самым простым способом, в котором ключевое место занимают физические законы.

Располагая исходными данными:

• тепловая мощность, необходимая для обогрева жилых помещений дома;
• промежуток времени, в течение которого твердотопливный котел будет остановлен и его место в снабжении системы отопления горячей водой займет теплоаккумулятор.

Дальнейшие действия рассмотрим на примере:

Площадь дома примерно 100 м2, твердотопливный котел простаивает в ночное время 5 часов. Берем среднюю тепловую мощность для обогрева дома в 10 кВт.

Исходя из этого, ясно, что тепловой аккумулятор должен выдавать в систему до 10кВт тепловой энергии. За все время простоя нагревательного агрегата это значение составит 50 кВт. Эти расчеты проводятся с учетом того, что вода в накопительной емкости нагрета до температуры 90 0С. а в отопительном контуре не более 60 0С. Разница температур составляет 30 градусов. Исходные данные подставляем в формулу:

Q = cmΔt Если нам интересно количество воды, которая должна поступать в бак, то формула примет иной вид m = Q / c Δt, где:

Q —  расход тепловой энергии, требуемый для обогрева дома плоащадью 100 м2 (в нашем случае 50 кВт);

c  — удельная теплоемкость воды 4.187 кДж/кг. (0,0012 кВт/кг)

Δt – разность между температурой котловой воды в емкости и в радиаторах отопления (300С)

Получаем 50 /0,0012 х 30 = 1,388 кг, что означает, ориентировочный объем бака для теплоаккумулятора должен составлять 1,4 м3. Соответственно тепловой накопитель для вашего твердотопливного агрегата должен быть не меньше 1,4 куб. метров.

Этап второй —  технологический

Сделав необходимый расчет, занимайтесь подбором соответствующей емкости. В качестве основного корпуса можно использовать баки для подогрева воды, используемые в столовых и предприятиях общественного питания. Обычно такие приспособления изготавливаются из нержавеющей стали. Если вам не удалось найти подобные предметы, используйте для своих целей любые стальные емкости, желательно с крышкой. При одном условии: стенка резервуара не должна быть тонкой (минимум 4-5 мм).

Более перспективный вариант — металлическая бочка. Для установки в загородном доме оптимальный объем емкости – 1000 литров. Большие резервуары, более 5 м3 необходимо оснастить ребрами жесткости. Грамотная установка и расположение бака позволят в дальнейшем, при возросшей металлоемкости, занять агрегату необходимую устойчивость. Для простоты изготовления бака с нуля, выбирайте прямоугольную форму.

В случае работы с бочкой, нужно врезать в корпус патрубки, по количеству змеевиков. Змеевики делаются из стальных водопроводных труб. В данном случае необходимо создать как можно большую поверхностную площадь, через которую будет происходить отъем тепловой энергии. Готовые теплообменники изнутри привариваются к патрубкам. Сколько теплообменников, соответственно и столько пар патрубков, на вход и на выход.

Устройство и материалы

Само по себе устройство самодельной установки довольно простое. Хотя есть промышленные образцы со встроенными датчиками и вспомогательными приспособлениями для увеличения эффективности работы устройства, но так или иначе во всех таких агрегатах есть основные составные части:

1. Главный корпус. Обычно это бак цилиндрической формы, но может быть и прямоугольный. Главная его цель — вмещать как можно больше воды. Именно она является основным накопителем тепла.
2. Штуцера для соединения с отопительной системой. Они монтируются в основной корпус.
3. Термометр и манометр. Обычно подобные установки оборудуются такими датчиками для повышения эффективности работы. На промышленных образцах таких приборов может быть намного больше.
4. Нагреватель. Если теплоаккумулятор для твёрдотопливного котла своими руками обычно монтируют непосредственно в печь для нагрева, то другие варианты могут использовать свой собственный нагреватель. Например, змеевик того же парового отопления, вставленный внутрь основной ёмкости установки, или электротены.
5. Теплоизоляция. Это может быть дополнительный корпус из теплоизоляционных материалов или самостоятельно сделанная защита от быстрого остывания из подручных средств. В любом случае теплонакопитель для ТТ котла надо утеплить.
6. Декоративный кожух. Его наличие совсем необязательно, однако, для тех кто желает сделать свой дом не только тёплым, но ещё и красивым — эта деталь очень важная. Возможность скрыть накопительный бак под красивым обрамлением всегда востребована у эстетов.

Штуцера обычно делают из простых труб или подыскивают на других, вышедших из строя аппаратах. Для утеплителей используют стекловату, базальтовое волокно и другие термостойкие материалы.

Это интересно: котловая система отопления с буферной емкостью.

Расчет объёма накопителя тепла

Объем теплоаккумулятора для отопления

Как мы уже упомянули ТА маленького объёма использовать нецелесообразно, при этом слишком большие резервуары также не всегда уместны. Вот и назрел вопрос о том, как рассчитать нужный объём ТА. Очень хочется дать конкретный ответ, но, к сожалению, его не может быть. Хотя приблизительный расчет теплоаккумулятора для отопления все же есть. Допустим, вы не знаете, какие теплопотери вашего дома и узнать не можете, например, если он еще не построен. Кстати, чтобы сократить теплопотери, нужно утеплить стены частного дома под сайдинг . Подобрать бак можно исходя из двух величин:

• площадь отапливаемого помещения;
• мощность котла.

Методы расчета объёма ТА: площадь помещения х 4 или мощность котла х 25.

Именно эти две характеристики являются определяющими. Разные источники предлагают свой способ расчета, но по факту эти два метода тесно взаимосвязаны. Предположим мы решили рассчитать объем теплоаккумулятора для отопления, отталкиваясь от площади помещения. Для этого нужно квадратуру отапливаемого помещения умножить на четыре. К примеру, если у нас есть маленький дом в 100 м кв, то понадобится бак 400 литров. Такой объём позволит сократить загрузку котла до двух раз в сутки.

Несомненно, и так есть пиролизные котлы, в которые закладывается топливо дважды в сутки, только в этом случае принцип работы немного отличается:

• топливо разгорается;
• уменьшается подача воздуха;
• начинается процесс тления.

В этом случае, когда топливо разгорается, температура в контуре начинает интенсивно повышаться, а потом тление поддерживает воду тёплой. Во время этого самого тления много энергии улетучивается в трубу. Помимо этого если твердотопливный котел работает в тандеме с негерметичной системой отопления, то при пиковой температуре расширительный бак иногда закипает. В нем в прямом смысле слова начинает кипеть вода. Если трубы сделаны из полимеров, тогда это просто губительно для них.

В одной из статей про полимерные трубы мы рассказывали об их характеристиках . ТА забирает часть тепла и бак может закипеть только после того, как резервуар зарядится полностью. То есть возможность закипания, при правильном объёме ТА, стремится к нолю.

Теперь попробуем рассчитать объём ТА, исходя из количества киловатт в нагревателе. Кстати, этот показатель рассчитывается на основании квадратуры помещения. На 10 м берется 1 кВт. Выходит, что в доме 100 м кв должен стоять котел минимум в 10 киловатт. Так как расчет всегда делается с запасом, то можно предположить, что в нашем случае будет стоять 15 киловаттный агрегат.

Если не учитывать количество теплоносителя в радиаторах и трубах, то один киловатт котла может нагревать приблизительно 25 литров воды в ТА. Поэтому и расчет будет соответствующим: нужно мощность котла умножить на 25. В итоге мы получим 375 литров. Если сравним с предыдущим расчетом, то результаты очень близки. Только это с тем учетом, что мощность котла будет рассчитываться с зазором хотя бы в 50%.

Помните, чем больше ТА, тем лучше. Но в этом деле, как и в любом другом, нужно обходиться без фанатизма. Если вы поставите ТА на две тысячи литров, то нагреватель просто не справиться с таким объёмом. Будьте объективны.

Интересное по теме:

• Тёплый пол в деревянном доме
• Дымоход для газового котла. Бездымоходные кот.
• Некоторые нюансы по выбору и монтажу циркуляц.
• Электрокотлы своими руками

Схема подключения и монтаж своими руками

Схема подключения теплового аккумулятора

Если вы сталкивались с монтажом или реконструкцией отопительной системы, то вам будет несложно изготовить и установить тепловой аккумулятор. Справиться с этой работой сможет и новичок при наличии необходимых слесарных навыков.

Схема подключения буферной ёмкости имеет следующие особенности:

• к нижним патрубкам прибора присоединяются вход котла и обратная ветка отопительной системы;
• движение теплоносителя в системе, равно как и его подачу в нагревающий агрегат, обеспечивает циркуляционный насос, установленный совместно с обратным клапаном и запирающим краном;
• к выходу котла подключён второй насос, предназначенный для транспортировки горячей жидкости к верхнему патрубку аккумулирующей ёмкости;
• второй верхний патрубок бака соединяется с напорной магистралью системы отопления. При этом возможно включение как с трёхходовым клапаном, так и без него.

Отметим, что подобный принцип используется для систем с одним отопительным агрегатом. Применение нескольких котлов требует дополнительной установки запирающих, балансировочных и отсекающих устройств, что значительно усложняет схему подключения и конструкцию теплового аккумулятора.

Установка теплоаккумулирующей ёмкости

Монтаж теплового аккумулятора предусматривает установку регулирующей автоматики, запорных устройств и центробежных насосов

Вне зависимости от того, какой теплоаккумулятор используется (покупной или изготовленный своими руками), в процессе работы понадобятся:

• шаровые краны;
• циркуляционные насосы;
• отрезки труб необходимого диаметра;
• обратные клапаны;
• датчики температуры;
• предохранительный клапан;
• электрическая проводка;
• трехходовые краны или электрическая система управления работой циркуляционных насосов;
• тепловой аккумулятор.

Кроме этого, потребуются обычные наборы сантехника и электрика, которые включают нужные инструменты и необходимые изолирующие и герметизирующие материалы.

При монтаже буферной ёмкости учитывают способность нагретой жидкости подниматься в верхнюю часть бака

Прежде всего, определяют место установки прибора. Если есть возможность, то бак монтируют как можно ближе к отопительному котлу. Теплоаккумулирующую ёмкость подключают в следующем порядке:

1. Из отопительной системы сливают теплоноситель.
2. К одному из верхних выводов бака подключают предохранительный клапан.
3. На патрубки бака устанавливают шаровые краны. Можно обойтись и без запорной арматуры, но в таком случае при необходимости ремонта или замены оборудования понадобится сливать теплоноситель.
4. К нижнему выводу ёмкости подключают циркуляционный насос, посредством которого охлаждённая жидкость будет подаваться в котёл.
5. Напорный патрубок отопительного агрегата присоединяют к верхнему выводу теплового аккумулятора.
6. Монтируют датчик температуры и блок автоматики, которые будут управлять циркуляционным насосом в зависимости от степени нагрева теплоносителя.
7. К парному выводу, расположенному в верхней части бака, подключают подающую магистраль отопительной системы.
8. На обратном трубопроводе монтируют второй циркуляционный насос. Этот агрегат понадобится для транспортировки теплоносителя по контуру обогрева.
9. Устанавливают автоматику для управления работой второго насоса в зависимости от температуры воздуха в помещениях.
10. Если конструкцией теплоаккумулятора предусмотрен второй контур, то его присоединяют к системе горячего водоснабжения.
11. При необходимости выполняют электрическое подключение ТЭНа буферной ёмкости к питающему напряжению.
12. Устанавливают устройство защитного отключения и заземляющий контур.

Места всех сопряжений должны быть тщательно герметизированы при помощи пакли и специальной пасты. Фум-ленту лучше не использовать, поскольку она не позволит «доворачивать» соединения для правильной установки циркуляционных насосов и удобного размещения шаровых кранов.

Как подключить тепловой аккумулятор в обвязке с твердотопливным и газовым котлами (видео)

Тепловой аккумулятор оптимизирует работу отопительного агрегата и позволяет экономить ресурсы. Буферную ёмкость несложно установить своими руками, для чего можно купить готовое изделие в торговой сети или же изготовить накопительный бак самостоятельно. В любом случае потраченные средства окупаются в короткий срок, что позволяет советовать установку теплоаккумуляторов как с целью энергосбережения, так и для защиты отопительных агрегатов от перегрева.

Устройство теплоаккумулятора

Основа накопителя – это обычный бак, снизу и сверху имеющий парубки, к которым крепится змеевик. Внизу бак соединяется с источником тепла, а вверху – с отопительной системой. Агрегат отличается высокой теплоемкостью воды. Аккумулятор работает по определенному принципу.

В боковых стенках бака есть две трубы. Одна является проводником холодной воды от водопровода, вторая нужна для теплового носителя, чтобы тот поступал в радиаторы отопления.

Верхний змеевик соединяют с трубой, через которую идет холодная вода, а нижний – с патрубком горячей воды.

Принцип работы

Горячая вода циркулирует через змеевик и нагревает жидкость, находящуюся в баке-теплоаккумуляторе. Если котел выключается, вода в трубах постепенно остывает, но циркуляция продолжается. Прохладная жидкость, поступающая в накопитель, начинает выталкивать имеющийся там горячий накопитель в систему отопления, за счет чего помещения продолжают обогреваться какое-то время, даже если котел выключен.

Чтобы теплоноситель двигался по трубе, нужно укомплектовать бак циркулярным насосом.
