Как рассчитать тепловую мощность конвекторов, обогревателей и прочих отопительных приборов

Воздушное отопление промышленных помещений

Этот способ обогрева производственных площадей стал популярным еще в 70-е годы. Принцип работы основан на нагреве воздуха теплогенераторами, водяными или паровыми калориферами. Воздух по коллекторам поступает в те зоны, где необходимо поддерживать нужную температуру. Для распределения воздушных потоков устанавливают специальные распределительные головки или жалюзи. Это далеко не идеальный способ обогрева, он имеет существенные недостатки, однако применяется довольно широко.

Центральная и зональная системы

В зависимости от потребностей владельцев зданий можно оборудовать равномерный обогрев всего помещения или отдельных зон. Центральное воздушное отопление представляет собой приборы, которые забирают воздух снаружи, нагревают и подают его в помещения. Главным недостатком системы такого типа является отсутствие возможности регулировать температуру в отдельных помещениях здания.

Зональное отопление позволяет создать нужный температурный режим в каждой комнате. Для этого в каждом помещении устанавливают отдельный отопительный прибор (чаще всего газовый конвектор), который поддерживает заданную температуру. Зональная система экономически выгодна, поскольку используется ровно столько энергии, сколько нужно для обогрева, минимизируются нерациональные расходы. При установке нет необходимости прокладывать воздуховоды.

Определять подходящий тип системы и осуществлять расчет воздушного отопления производственного помещения должен опытный специалист. Учитываются такие факторы:

• тепловые потери;
• необходимый температурный режим;
• количество прогреваемого воздуха;
• мощность и вид воздухонагревателя.

Преимущества и недостатки

Важными преимуществами можно считать быстрый прогрев воздуха, возможность совмещения отопления с вентиляцией. Недостаток связан с общеизвестным законом физики: теплый воздух поднимается вверх. Под потолком создается более теплая зона, чем на уровне человеческого роста. Разница может составлять несколько градусов. Например, в цехах с потолками высотой 10 м внизу температура может составлять 16 градусов, а в верхней части помещения – до 26. Для поддержания нужного теплового режима система должна работать постоянно. Такой нецелесообразный расход энергии заставляет владельцев искать иные методы обогрева зданий.

Схема воздушного отопления промышленного помещения

Понятие гидравлического расчета

Определяющим фактором технологического развития систем отопления стала обычная экономия на энергоноситель. Стремление сэкономить заставляет тщательней подходить к проектированию, выбору материалов, способов монтажа и эксплуатации отопления для жилища.

Поэтому, если вы решили создать уникальную и в первую очередь экономную систему отопления для своей квартиры или дома, тогда рекомендуем ознакомится с правила расчета и проектирования.

Перед тем как дать определение гидравлического расчёта системы, нужно ясно и четко понимать, что индивидуальная система отопления квартиры и дома расположена условно на порядок выше относительно центральной системы отопления большого здания.

Персональная отопительная система базируется на принципиально ином подходе к понятиям тепла и энергоресурса.

Суть гидравлического расчета заключается в том, что расход теплоносителя не задаются заранее с существенным приближением к реальным параметрам, а определяются путем увязки диаметров трубопровода с параметрами давления во всех кольцах системы

Достаточно провести тривиальное сравнение этих систем по следующим параметрам.

1. Центральная отопительная система (котельня-дом-квартира) основывается на стандартных типах энергоносителя – уголь, газ. В автономной системе можно использовать практический любое вещество, которое имеет высокую удельную теплоту сгорания, или же комбинацию из нескольких жидких, твёрдых, гранулированных материалов.
2. ЦОС построена на обычных элементах: металлические трубы, “топорные” батареи, запорная арматура. Индивидуальная же система отопления позволяет комбинировать самые разные элементы: многосекционные радиаторы с хорошей теплоотдачей, высокотехнологичные термостаты, разные виды труб (ПВХ и медные), краны, заглушки, фитинги и конечно собственные более экономичные котлы, циркуляционные насосы.
3. Если зайти в квартиру типичного панельного дома, построенного лет 20-40 назад, видим что система отопления сводиться к наличию 7-секционной батареи под окном в каждой комнате квартиры плюс вертикальную трубу через весь дом (стояк), с помощью которой можно “общаться” с соседями сверху/снизу. То ли дело автономная система отопления (АСО) – позволяет строить систему любой сложности с учётом индивидуальных пожеланий жильцов квартиры.
4. В отличи от ЦОС, отдельная система отопления учитывает достаточно внушительный список параметров, которые влияют на передачу, расход энергии и утери теплоты. Температурный режим окружающей среды, требуемый диапазон температуры в помещениях, площадь и объём помещения, количество окон и дверей, назначение помещений и т.д.

Таким образом, гидравлический расчет системы отопления (ГРСО) – это условный набор вычисляемых характеристик отопительной системы, который предоставляет исчерпывающую информацию о таких параметрах, как диаметр труб, количество радиаторов и клапанов.

Данный тип радиаторов устанавливался в большинстве панельных домов на постсоветском пространстве. Экономия на материалах и отсутствие конструкторской идеи “на лицо”

ГРСО позволяет правильно выбрать водно-кольцевой насос (отопительного котла) для транспортировки горячей воды к конечным элементам системы отопления (радиаторам) и, в конечном результате, иметь максимально уравновешенную систему, что напрямую влияет на финансовые вложения в части отопления жилища.

Еще один тип отопительного радиатора для ЦОС. Это более универсальное изделие, которое может иметь любое количество рёбер. Так можно увеличить или уменьшить площадь теплообмена

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

• Площадь стен – 280 м². В нее включены окна – 40 м² ;
• Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
• Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
• Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
• Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

• S – поперечное сечение;
• π – постоянная константа, равная 3,14;
• R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

• V-бака – необходимый объем расширительного бачка;
• V-сист – общий объем жидкости в остальных элементах системы отопления;
• K – коэффициент расширения;
• D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

• чугунные – 1,5 л на секцию;
• биметаллические – 0,2-0,3 л на секцию;
• алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

Новое строительство

Проектирование системы отопления новостройки должно заведомо выполняться с учетом принципов энергосбережения. Основой проекта является расчет теплоотдачи, иными словами количества тепла, выделяемое с поверхности труб и других элементов системы отопления в окружающую среду.

Этот расчет необходим для:

• Определения оптимальных параметров системы отопления для создания определенного температурного режима в помещениях вашего жилища.
• Принятия решения по мерам утепления с учетом теплопотерь через основные конструкции строения.

Ранее отопительные магистральные трубопроводы выполнялись в основном из стальных изделий, сегодня же используются более практичные и надежные материалы. К примеру, полипропиленовые изделия имеют несколько весомых преимуществ: малый вес и небольшая эластичность, увеличивающая прочность.

Расчет теплоотдачи

Перед тем, как начать строительные работы, следует произвести необходимые расчеты по извлечению максимальной пользы от труб отопления. Если вы не знаете, какие формулы использовать и как правильно считать, нижеизложенная инструкция поможет вам в этом.

Самостоятельный расчет теплоотдачи поверхности труб выполняется по формуле Q = K x F x ∆t, где:

• Q – искомая теплоотдача, Ккал/ч.
• K – коэффициент теплоотдачи воды в трубе, Ккал/(м2 х ч х 0 С).
• F – площадь нагреваемой поверхности, м2.
• ∆t – тепловой напор, 0 С.

Коэффициент теплопроводности (К) в свою очередь высчитывается по сложным формулам, поэтому используем готовое значение из технических источников — от 8 до 12,5 Ккал/(м2 х ч х 0 С) для стальных труб.

Площадь поверхности трубы просчитывается по знакомой всем из школьной программы геометрической формулы для определения площади боковой поверхности цилиндра F = П х d x l, где:

• П = 3,14 математическая постоянная.
• d – диаметр указан в метрах.
• l – длина трубы, также в подсчет в м.

Для расчета теплового напора существует формула ∆t = 0,5 х (t п + t о) – t в, где:

• t п – температура теплоносителя на входе.
• t о – температура теплоносителя на выходе.
• t в – температура в помещении.

Теоретическая теплоотдача стальной трубы, рассчитывается с учетом условно заданных значений температуры теплоносителя на входе-выходе и комнате согласно СНиПам, которые составляют:

• t п = 80 градусов
• t о = 70 градусов
• t в = 20 градусов

В результате нехитрых расчетов (0,5х(80+70) -20) получим значение теплового напора ∆t = 55 градусов.

Пример расчета

Выполним теоретический расчет теплоотдачи для самой ходовой в системе отопления стальной трубы с диаметром 25 мм и протяженностью один метр.

• В первую очередь высчитаем площадь нашего отрезка трубы F = 3,14 х 0,025 х 1= 0,0785 м2.
• Далее смотрим в таблицу коэффициентов теплоотдачи стальной трубы с диаметром 25 мм. Он составляет (для труб диаметром до 40 мм, проложенных в одну нитку при теоретическом тепловом напоре равном 55 градусов) К=11,5.
• Применим основную формулу и получим значение теплоотдачи Q = 11,5х0,0785х55=49,65 Ккал/ч.

На первый взгляд расчет совсем несложный, но это в теории.

Для создания проекта реальной системы отопления необходимы тщательные расчеты с учетом параметров всех элементов, составляющих систему, в том числе:

• Отопительных приборов.
• Фитингов и запорной арматуры.
• Обводных линий.
• Утепленных участков магистрали и т.п.

По аналогии с расчетом параметров стальной трубы вычисляется теплоотдача медной трубы или любой другой, для этого мы разместили в данной статье несколько полезных и познавательных рисунков.

Отличная теплоотдача металлопластиковой трубы и другие преимущества делают ее наиболее предпочтительным вариантом при создании современных отопительных систем, в том числе альтернативных. Поэтому если вы только начинаете возведение загородного дома, то стоит остановить свой выбор именно на этом современном материале.

Как платить по счетчикам?

Подавляющее большинство населения нашей страны оплачивают теплоэнергию по нормативным показателям. Но нормативы всегда берутся с избытком, и потому совершенно естественно, что у граждан в многоквартирном доме есть стимул перейти на оплату тепла по счетчику. К тому же, не очень-то хочется платить за соседа, у которого форточка всегда нараспашку.

Однако сделать это не так-то просто. Во-первых, сами приборы учета тепла еще несовершенны. Здесь возможны 2 варианта:

1. В квартиру есть подводка единой трубы отопления, от которой в дальнейшем производится внутриквартирная разводка. Тогда счетчик ставится единый (он учитывает расход теплоносителя в трубе, а также разницу входящей и исходящей температуры). В результате формируется количество «оставленной» в квартире энергии.
2. Если же единой трубы нет, то для того, чтобы перейти на оплату тепла по счетчику, нужно оборудовать все без исключения радиаторы отопления в доме приборами учета расхода тепла. Такой счетчик стоит недешево.

Для того, чтобы начать платить по индивидуальным счетчикам, следует обратиться в управляющую компанию. Нужно подать заявление на перевод начисления оплаты с использованием данных, получаемых от указанных персональных счетчиков. В заявлении после своего Ф.И.О. следует указать полный адрес расположения потребителя (то есть квартиры), а также номер лицевого счета.

Скачать бланк заявления на оплату отопления по счетчикуСкачать образец заявления на оплату отопления по счетчикуМы не рекомендуем самостоятельно оформлять документы. Экономьте время – обращайтесь к нашим юристам по телефонам:
8 (800) 350-14-90

Следует отметить, что счетчики должны быть сертифицированными, то есть они должны иметь подтверждающие документы, свидетельствующие о возможности использования данных ИПУ на территории РФ.

Сколько вы будете платить по счетчику?

По счетчику оплата за отопление начисляется за то количество энергии (с учетом разницы температур и расхода теплоносителя в трубе), которое будет оставаться внутри вашей квартиры. (А это меньше, чем по нормативу).

При оплате по счетчику стоимость гигакалории в настоящее время составляет точно ту же величину, как и при оплате по нормативным показателям (все зависит от региона).

Что такое повышающий коэффициент?

Для того чтобы стимулировать переход на оплату тепла по приборам учета, применяется устанавливаемый государством (по всей стране) повышающий коэффициент. С 01.01.2017 г. он составляет 1,1 (к базовой ставке за гигакалорию).

Стоит отметить, что повышенный коэффициент указывается в счетах за отопление, выставляемых от РСО к управляющей компании, применение такого коэффициента к потребителям не предусмотрено, Письмо № 19506-00/04 от 02 июня 2017 г. Применяется он в случае, если техническая возможность установки общедомового счетчика есть, но прибор не установлен.

Плата за отопление в России рассчитывается на основании постановления правительства № 354 от 6 мая 2011 года. Конкретные решения о способах начисления платежей принимаются на региональном уровне, то есть субъект сам вправе выбирать: взимать плату только в течение отопительного сезона; либо раскидать сумму на весь год и оплачивать эту услугу летом. Наши эксперты подготовили статьи о том, как изменится тариф с 2020-го, добиться перерасчета в 2019 году, заключить договор по теплоснабжению, а также зависит ли норматив от этажности и к каким последствиям может привести задолженность.

Правильный расчет теплоносителя в системе отопления

По совокупности признаков бесспорным лидером среди теплоносителей является обыкновенная вода. Лучше всего использовать дистиллированную воду, хотя подойдет и кипячёная или химически обработанная – для осаждения растворённых в воде солей и кислорода.

Однако если существует вероятность того, что температура в помещении с системой отопления на некоторое время опустится ниже нуля, то вода в качестве теплоносителя не подойдёт. Если она замёрзнет, то при увеличении объёма велика вероятность необратимого повреждения системы отопления. В таких случаях используют теплоноситель на базе антифриза.

Расчет тепловой мощности

Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.

Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира. Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя

В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС

Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.

Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:

DT = (tпод + tобр) / 2 – tкомн, где:

• tпод – температура воды в подающем трубопроводе;
• tобр – то же, в обратке;
• tкомн – температура внутри комнаты.

После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.

https://youtube.com/watch?v=nSewFwPhHhM

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание

Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

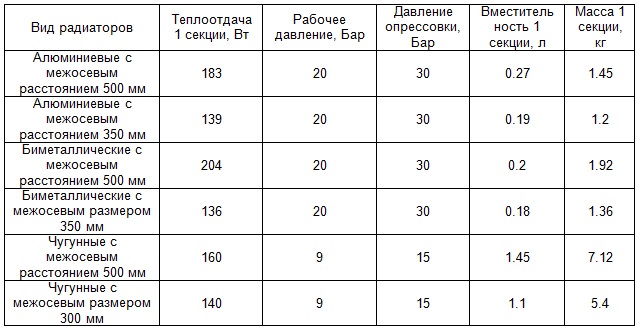

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Формула расчета теплопотерь частного дома

Суммарные тепловые потери вычисляются по формуле из основных и добавочных теплопотерь (с округлением до 10 Вт).

В формуле теплопотери используются следующие величины:

• К — коэффициент теплопередачи (таблица «К — коэффициент теплопередачи»);
• F — площадь стен (в м2);
• R — сопротивление теплопередаче (ккал/м2 х ч х °C);
• tв и tп — температура внутри и снаружи помещения;
• n — коэффициент уменьшения, учитывает теплопотери в зависимости от типа ограждений (таблица « n — коэффициент уменьшения»).

Значения R отличаются в зависимости от вида ограждающих конструкций (таблица « Значения R0 и 1/R0»).

Вывод

Как видите, на самом деле ничего сложного нет в правильном расчете и увеличении эффективности системы обговоренных систем. Главное не забывать о том, что в некоторых случаях высокая теплоотдача труб отопления может привести к большим ежегодным затратам, поэтому увлекаться данной процессом тоже не стоит ().

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы. Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы. Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t c -температура на наружной поверхности трубопровода, °С; Q — тепловой поток, Вт; l — длина трубы, м; t— температура теплоносителя, °С; t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К; d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К; d в — внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.
