Как выбрать тепловизор для охоты, медицинский, обследования дома, охраны
Содержание:
- Цена и стоимость работ
- Особенности использования тепловизоров
- Fluke TiS75 (США)
- Приборы ночного видения
- Тепловизоры Seek Termal
- Тепловизионный дрон Workswell
- Технологии подобные тепловизионному обследованию
- Ведущие производители
- Критерии выбора тепловизора
- В каком виде выдается отчет о термографии после проверки дома тепловизором
- RGK TL-80 (Россия)
- Самостоятельное изготовление тепловизора
- Testo 890-2 (Германия)
- Принцип действия
Цена и стоимость работ
Во-первых, если проводить данное обследование полноценно, знайте что оно должно стоить гораздо дороже, чем предлагают отдельные частники (5-6 тыс. рублей). Те кто купил такой прибор для заработка, безусловно будет говорить, что без этого обследования никуда.
Им элементарно нужно отбить свои вложения. И не верьте, что такая работа занимает буквально пару минут. Во-первых, это потраченное время специалиста на приезд-отъезд, расходы на ГСМ.
Амортизация техники, предварительные переговоры по телефону. Собственно сама съемка в зимний период времени на холоде, лазание по сугробам, лестницам и кустам. И все это в определенное время суток.
Подготовка отчета. Доставка его и подробное объяснение, что к чему. Ведь обработка информации, как правило, стоит гораздо дороже, чем сырые данные в виде красно сине-желтых картинок.
Грамотные специалисты перед выездом запрашивают по WhatsApp фотоснимки тех поверхностей, которые требуется простреливать. И зачастую после этого, даже отказываются выезжать (нет нормального подхода, в доме все стены заставлены мебелью, все обвешено сайдингом).
А если уж они выехали, то не удивляйтесь, за что выставляют счета после таких обследований.
Кроме того, технических средств, которые нужно будет привлекать для энергоаудита, требуется гораздо больше, чем один единственный тепловизор. Например, та же аэродверь.
Хотя если использовать только ее одну, то и здесь разницы большой не будет. Картинка углов примыкания стены к потолку, после затыкания всех вентиляционных отверстий и создания избыточного давления +50 миллибар или разрежения -50 миллибар, будет чуть-чуть с большей фильтрацией.
Особенности использования тепловизоров
Тепловизор — достаточно небольшое устройство, которое позволяет снимать термограммы и следить за тем, как распределяется тепловая энергия той или иной поверхности. Устройство обычно имеет дисплей или же передает данные на смартфон или планшет, где пользователь видит картинку в цвете. В зависимости от уровня температуры изображение будет окрашено в те или иные цвета.
Так выглядит термограмма
Принцип работы тепловизора одновременно прост и сложен. Любое физическое тело, имеющее температуру больше абсолютного нуля, способно выделять ЭМИ или электромагнитное излучение. Об этом говорят еще на уроках физики в школе. И вот это излучение и способен фиксировать тепловизор, передавая на дисплей картинку того или иного цвета в зависимости от уровня температуры объекта.
Ранее тепловизор применялся только силовыми структурами
Ранее тепловизоры использовались только силовыми и военными структурами. Сейчас ввиду того, что устройства позволяют оперативно решать многие технические вопросы, они стали применяться и в других сферах. Где применяются тепловизоры:
- в строительстве — тепловой контроль и энергоаудит зданий и помещений;
- на производстве — обнаружение дефектов оборудования, перегрева агрегатов;
- в теплоэнергетике — контроль перегрева электросети;
- на охоте — обнаружение дичи на большом расстоянии;
- в сфере электроники — для выявления колебаний напряжения;
- для охраны — быстрое выявление нахождения злоумышленника на охраняемой территории;
- в быту — выявление мест утечек тепла или перегрева.
Практически все тепловизоры — устройства мобильные. Они автономны и работают сами по себе — достаточно вовремя менять батарейки и заряжать аккумулятор. Все данные устройство выводит на небольшой дисплей. Но сейчас в продаже есть модели, которые способны подсоединяться к обычному смартфону и демонстрировать состояние какого-то объекта с точки зрения температуры на экране телефона. Обычно они имеют совсем крошечные размеры и подсоединяются через стандартные выходы смартфонов. Теперь теплонаблюдение доступно каждому.
Каждый тепловизор, в том числе и мобильный, способен не только замерять температуру, выводить на экран термограмму, но и сохранять ее, записывать видео. А, используя современные технологии передачи информации, собранными данными можно без труда делиться.
Мобильный тепловизор Seek Thermal
Достоинства мобильных устройств:
- сравнительно невысокая стоимость;
- использование приложений для работы;
- простота сбора и передачи данных;
- небольшие размеры;
- простота использования;
- доступность теплодиагностики помещений.
Главный минус тепловизора, как мобильного, так и простого автономного — высокая стоимость ИК-оборудования. Именно поэтому теплонаблюдение пока что еще не очень распространено в стране в целом.

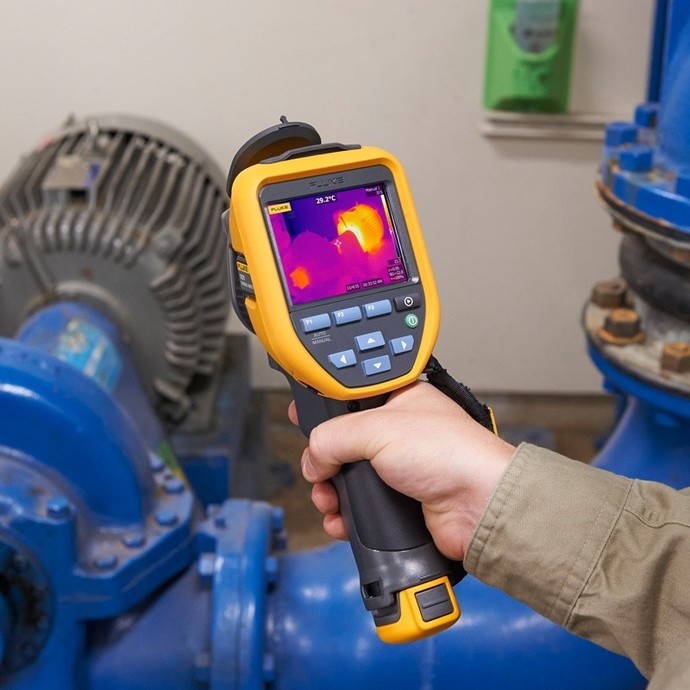

Fluke TiS75 (США)
Съёмка
Высокое разрешение детектора (320х240), ручная фокусировка и функция «Картинка в картинке» — рядовые параметры для средней ценовой категории. Но вместе с этим Fluke TiS75 может похвастаться системой аннотирования IR-PhotoNotes. С её помощью пользователь привязывает к инфракрасному изображению голосовые и текстовые комментарии, а также до 3 снимков в видимом диапазоне. Прибор понимает совокупность всех элементов как единый файл: специалисту не придется как раньше упорядочивать огромный массив изображений.
Ещё одна особенность — «интеллектуальные» литий-ионные аккумуляторы: в них встроен светодиодный индикатор (такой же, как на экране у обычного телефона), сообщающий об уровне заряда. Специалист сможет вовремя сохранить последние действия с изображениями и поставить запасную батарею.
Обработка результатов
Кроме голосовых и текстовых комментариев, прибор способен записывать видео: используйте эти возможности для анализа и составления отчётов без компьютера. А пометить или изменить инфракрасное изображение сразу после съемки помогает режим редактирования в приборе. Сюда можно добавлять как обычные снимки, так и снимки IR-PhotoNotes, изменять палитру изображения и использовать функцию IR Fusion.
Если на объекте вы используете несколько приборов Fluke, вам будет полезная функция Fluke Connect: она соединяет приборы через смартфон или планшет на iOS или Android. Здесь вы сможете просматривать изображения, сохранять их и передавать коллегам.
Приборы ночного видения
Те зеленоватые картинки, которые мы видим в фильмах и на телевидении, получены с помощью приборов ночного видения (ПНВ) или других устройств, использующих те же технологии. ПНВ поглощают небольшое количество видимого света, увеличивают его интенсивность и проецируют полученную картинку на дисплей или в окуляр.
(снимок сделанный с помощью ПНВ)
Камеры, которые находятся в ПНВ, имеют те же ограничения, что и невооруженный человеческий глаз: если не хватает видимого света, они не смогут дать хорошую картинку. Качество изображения зависит от количества и силы отражаемого света от окружающих объектов.
ПНВ и другие камеры для съемки, не очень полезны в сумеречные часы, когда света слишком много для эффективной работы ПНВ, но недостаточно, чтобы вы могли их увидеть невооруженным глазом. Тепловые камеры не подвержены влиянию видимого света, поэтому они могут дать вам четкие снимки, даже если вы смотрите на заходящее солнце. На самом деле, вы можете нацелить прожектор на тепловизор FLIR и при этом получить идеальное изображение.
Тепловизоры Seek Termal
Первоначально рассмотрим тепловизоры американского производства Seek Termal. Они способны без труда определить изменения температурных показателей всего в 0,5 градуса уже на расстоянии 150 м. А наличие тепловой энергии определяют на расстоянии в 275 м. То есть они отлично подходят для практически любых условий использования. Рассмотрим три популярных модели.
№ 3 — Seek Termal Compact
Seek Termal Compact
Этот тепловизор способен определить минимальный уровень температуры в -40 и максимальный — в +330 градусов. Возможности его огромны: изделие подойдет как для применения в небольших домах, так и на огромных складов. Чаще всего эту модель покупают, чтобы определить утечку тепла или перегрев в дачах и коттеджных домах.
Тепловизор при помощи стандартных разъемов телефонов или через USB-C подсоединяется к мобильным устройствам. Он нормально синхронизируется с телефоном и после настройки через приложение легко справляется со своими задачами.
Разрешение картинки высокое — термограмма получается четкой и понятной. Этот тепловизор без труда позволяет локализовать источник тепла или холода и станет отличным помощником даже для человека, не имеющего опыта работы с такими приборами. Без телефона устройство, кстати, не работает.
Как отмечают покупатели, устройство отлично работает за свои деньги, хотя есть и определенные сложности — например, настройка фильтров. Стоимость гаджета — около 20 тысяч рублей. Есть также модель PRO, но она стоит в два раза дороже.
Плюсы
- синхронизация с телефоном
- умеренная стоимость
- большой температурный диапазон
- работает на большом расстоянии
- высокое разрешение
- отличное качество съемки
Минусы
- проблемы с настройкой
- в мороз на улице могут быть засветы
- нет дисплея — для работы нужен смартфон
Цены на тепловизор Seek Termal Compact
Seek Termal Compact
№ 2 — Seek Thermal Reveal XR Camo
Seek Thermal Reveal XR Camo
Этот вариант от американского бренда в отличие от модели выше работает и без телефона, что в некоторых случаях очень удобно. Это устройство тоже нередко покупается дачниками и владельцами частных домов, а также есть в арсенале владельцев различных больших помещений, для которых важна поддержка определенных значений температуры. Еще один вариант использования — выслеживание дичи на охоте.
Этот тепловизор имеет собственный экран, пусть и небольшой. Модель работает от аккумулятора, зарядки в котором хватит на 10 часов работы устройства. Тепло оно распознает на расстоянии 275 м, так что если говорить об охоте, то с его помощью легко обнаружить дичь. Большой бонус — наличие встроенного фонарика.
Стоимость модели — почти 30 тысяч рублей. Устройство оснащено картой памяти, куда и записывает снятые термограммы. Также есть небольшой дисплей. Температурный диапазон — -40-330 градусов.
Плюсы
- не нужно подключать к телефону
- подойдет для охоты
- хорошая емкость аккумулятора
- встроенный фонарик
- есть карта памяти
- фиксация значений
- два варианта расцветки — милитари и черный
Минусы
не обнаружено
Цены на тепловизор Seek Thermal Reveal XR Camo
Seek Thermal Reveal XR Camo
№ 1 — Seek Thermal XR
Seek Thermal XR
Модель, оптимальная для проверки обычной квартиры на утечку тепла или его переизбыток. Работает она только в совокупности с обычным мобильным телефоном. Тепловизор нужно подсоединить к нему, синхронизировать и настроить через специальное фирменное приложение. Далее дело за малым — проверить жилье на утечку или избыток тепла.
Это более новая версия того устройства, которое мы рассмотрели самым первым — Seek Thermal Compact. У нее дальность определения наличия колебаний температуры больше и составляет 550 м. Также устройство намного лучше фокусируется на изображении и создает более качественную картинку. Несмотря на компактность и кажущуюся малофункциональность, изделие практически не уступает по своим параметрам профессиональным тепловизорам, но стоит намного дешевле их. Стоимость — почти 28 тысяч рублей. Это небольшая цена.
Плюсы
- легко подключается к телефону
- разработано удобное приложение
- невысокая стоимость
- четкое изображение
- большая дальность определения тепла
- сертифицирован в России
Минусы
нет дисплея
Тепловизионный дрон Workswell
Полное авиационное тепловизионное решение от Workswell
Workswell предлагает не только тепловизор WIRIS. Он также обеспечивают полное готовое к полету авиационное тепловизионное решение. Имеется следующий выбор тепловизионных дронов:
- DJI M600 Pro
- Aibotix aibot X6
- Airborne robotics AIR6
- Globe Flight ScaraBot X8
- Height Tech HT-8
- VideoDrone X4S
Тепловизионное ПО Workswell CorePlayer
Это программное обеспечение предназначено для подробного анализа, редактирования, экспорта в различные форматы и создания комплексных отчетов из термограмм, полученных Workswell WIRIS. Все общие функции для анализа таких данных (температура на месте, минимальное и максимальное значения площади, масштабирование, температурный профиль, изменение температурной шкалы, цветовая палитра, излучательная способность и т. д.) доступны в программном обеспечении, а также расширены такие функции, как положение GPS на карте или отображение цифрового снимка, сделанного WIRIS.
Технологии подобные тепловизионному обследованию
В сравнении с подобными технологиями (ультразвуковыми и рентгенологическими) теполовизионный метод абсолютно безопасный для здоровья людей и материалов конструкций. Огромным преимуществом среди аналогов является бесконтактность и большая дистанционность. Инфракрасная камера поможет диагностировать целый ряд проблем. Энергетические аудиторы и изоляционные подрядчики используют инфракрасные камеры для диагностики проблем жилых помещений и промышленных зданий. Не вскрывая стены, пол или потолки для осмотра, один обученный специалист может просто использовать тепловизор, чтобы найти:
- утечки воздуха;
- вторжение влаги;
- повышенные температурные расходы;
- тепловые мосты.
Не говоря уже о выявлении дефектов системы отопления как скрытой, так и наружной. Тепловизор узнают под разными названиями, в том числе: инфракрасная (ИК) камера, термографический сканер и тепловизионный прибор. Изображение, созданное путем такой ИК термокамерой, называется термограмма. Обученный пользователь устройства называется специалист по термографии.
Ведущие производители
Приборы, выпускаемые американской компанией Raytek, отличаются высокой надежностью и способны измерить температуру в пределах от -50 до +3000°С. Внушительные показатели, не правда ли? Устройства применяются в любой отрасли промышленности, будь то металлургия или химическое производство.
Немецкий гигант Optris производит высококачественные технологичные устройства для дистанционного измерения температуры. Особенностью приборов этой фирмы, безусловно, является точность. Особенно интересны и универсальны модификации стационарного исполнения. Благодаря своим особенностям и широкому набору настроек, пирометры Optris заслужили небывалую популярность.
Отлично зарекомендовали себя устройства немецкого концерна Testo. Фирма специализируется в основном на выпуске ручных моделей. Они нашли широкое применение в быту, строительстве и научной сфере деятельности. Инженеры Testo сделали измерители компактными и снабдили их широким набором опций.
Применение пирометров в быту, медицине, на промышленных объектах не составляет труда. Благодаря широким возможностям ИК-термометров стало легко проводить своевременную техническую проверку машин и оборудования, следить за производственными процессами, предупреждать аварии. Хотя они имеют свои недостатки, но очень помогают специалистам в их работе.
Критерии выбора тепловизора
Разрешение детектора
Этот параметр инфракрасных камер уступает возможностям обычных устройств, снимающих в видимом диапазоне. Поэтому для получения более четкой картинки следует выбирать аппарат с большим разрешением. Для бытового аппарата достаточно будет разрешения в 160х120 пикселей, чтобы найти в конструкциях своего жилища мостики холода и принять соответствующие меры к их ликвидации.
Полупрофессиональные аппараты оборудованы матрицей с разрешением 320х240 пикселей. С ними можно заняться профессиональным энергоаудитом и получить термограммы достойного качества.
У профессионального оборудования разрешение матрицы может достигать 640х480 и более пикселей. Это весьма дорогие изделия, с помощью которых можно формировать официальные отчеты для надзорных организаций. Нет смысла приобретать их для повседневного или домашнего употребления.
Диапазон измеряемой температуры
Именно этим параметром определяется область применения аппарата. Для определения теплопотерь через строительные конструкции достаточно чтобы устройство различало температуру в пределах от -20 до + 300°С. Для исследования высокотемпературных производственных процессов больше подойдут аппараты, определяющие температуру до +500°С
Уровень погрешности измерений
Высокая точность измерений требуется от моделей, применяемых на производстве для составления отчетов об испытаниях оборудования или анализа технологического процесса. Для большинства изделий это параметр равен +/- 2°С.
Ближний фокус
Так называют минимальную дистанцию фокусировки или наименьшее расстояние от объекта до поверхности матрицы, при котором можно получить четко оконтуренное изображение. Для объективов высокого качества этот параметр не превышает 10 см. Мобильные модели с обычными объективами могут дать достаточно четкую картинку с расстояния в 30 см.
Настройки и коррекция
Чтобы повысить точность результатов съемки, в измерительных тепловизорах предусмотрена возможность настраивать коэффициенты излучения поверхности в зависимости от ее фактуры, а также менять коэффициент отраженной температуры. Некоторые поправки дают возможность учитывать изменения условий съемки и удаленности объекта. Готовые результаты (термограммы) сохраняются в виде файлов на собственной карте памяти и могут передаваться на другое устройство (ПК), используя USB порт. Каждый производитель разрабатывая программное обеспечение может предусмотреть свой формат файлов, которые могут не раскрываться при загрузке на ресурсы других брендов.
Дополнительное оборудование
При составлении отчетов для заказчиков или надзорных организаций иногда недостаточно картинки, снятой в ИК лучах. Для более точной привязки объекта к местности и определения влияния на его тепловые характеристики рядом стоящих объектов, неплохо подкрепить термограммы снимками в видимом спектре. Для этого лучше воспользоваться тепловизором со встроенной цифровой камерой.
В недостаточно освещенных местах качество съемки резко снижается. Но со встроенной светодиодной подсветкой эта проблема легко устраняется. К тому же подсветка может работать и как фотовспышка.
Наличие встроенного лазерного целеуказателя завершает обзор дополнительного оборудования тепловизора. С его помощью можно выделить на снимке нужную нам область или опасный производственный объект, к которому лучше не приближаться. По лазерному маркеру на цифровом фото легче сориентироваться и найти нужный объект на ИК изображении.
На что еще следует обратить внимание
При наличии поддержки Wi-Fi можно подключить тепловизор к мобильным гаджетам или импортировать на них термограммы. Если аудит работает на обширной территории, специалисты без задержки могут обмениваться изображениями, а это солидная экономия времени.
Эргономика или удобство пользования аппаратом особенно для профессионалов, играет важную роль. Устройство должно иметь удобную рукоять и быть достаточно легким. В противном случае «удовольствие» от его использования может отрицательно сказаться на результатах работы. Кроме того, неудачный интерфейс, неудобное расположение кнопок управления, наличие большого количества меню и подменю осложняет эксплуатацию и нервирует оператора.
В каком виде выдается отчет о термографии после проверки дома тепловизором
Согласно ГОСТу Р 54852-2011, конечный отчет должен содержать:
- полное описание исследуемого объекта, его адрес и применяемые стандарты и нормативные документы, используемые при исследовании;
- заключении о соответствии ГОСТ с текущим объектом. То есть можно ли применять данный стандарт для текущего объекта;
- серийные номера, марку и модель измерительного оборудования, а также его полную спецификацию. Также должны быть указаны даты поверок;
- дата и время проведения осмотра;
- информацию о погоде — атмосферные осадки, направление и скорость ветра;
- информация о перепадах между внутренней и наружной стороной здания;
- если имеются особые условия, например, резкий перепад погоды, то он должен отражаться в отчете;
- термограммы, полученные в результате обследования. Если необходимо, то исследование дополняется фотографиями или комментариями;
- в случае обнаружения дефектов, они описываются согласно классификации, с указанием их характеристик и возможных причин;
- дату и подпись.
Более точные данные по документам и отчетам можно найти в ГОСТ Р 54852-2011, который называется «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».
RGK TL-80 (Россия)
Съёмка
Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.
Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий
Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта
Обработка результатов
Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.
Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.
Самостоятельное изготовление тепловизора
Ничего не мешает собственнику приобрести персональный прибор и пользоваться им когда угодно – проверять теплоизоляцию и своевременно менять ее требуется регулярно, поэтому устройство не предназначено для одного раза. Однако, заоблачная стоимость, делает строительный тепловизор неподъемным в приобретении – средняя цена на прибор далеко за 100 тыс. рублей. Естественно, возникает решение сделать собственное устройство, тем более что с развитием интернета, невозможного осталось мало. Итак:
- Чтобы собрать тепловизор своими руками, для будущей конструкции понадобится инфракрасный термометр, комплект фонарных светодиодов, веб-камера или фотоаппарат с функцией множественных кадров через равные промежутки времени.
- Инфракрасный градусник присоединяется к светодиодам посредством специальной платы – радиолюбители поймут. Теперь излучение от светодиодов станет разного цвета в зависимости от температуры термометра. Тепло излучает оттенки красного, холод – синего. Можно фиксировать и сырость – она зеленого, кислотного цвета. Получилось сделать тепловизор в домашних условиях.
- Остается взять в руки самодельный тепловизор и фиксирующий прибор – веб-камеру, настроенную на замедленную съемку или фотоаппарат, снимающий происходящее с периодичностью в несколько секунд. Медленно обходя участки собственного дома, добиться хороших результатов несложно.
Как видно из инструкции, тепловизор из веб-камеры или фотоаппарата потребует минимальных затрат и знаний – они уже описаны. Это сэкономит владельцам внушительную сумму
Важно помнить, что показания профессионального прибора все же, точнее, чем кустарного и если речь идет о дорогостоящем коттедже, то лучше позаботиться о его долгой жизни заранее и в полном объеме
Тепловизоры приборы дорогостоящие
Testo 890-2 (Германия)
Съёмка
Как и в бюджетном Testo 865, здесь есть функция SuperResolution: она позволяет увеличить и так высокое разрешение 640х480 до космических 1280х960. Кроме этого, прибор может похвастаться функцией увеличения снимков в 3 раза без потери качества. А если точка вашей съёмки находится совсем далеко от объекта, используйте вкупе с функциями сменный телеобъектив: он входит в комплект прибора.
Необычная функция для тепловизоров — возможность визуализации поверхностной влажности сканируемого объекта, например, стены. Для этого необходимо вручную установить температуры точки росы поверхности. Эта функция помогает определить участки, на которых есть риск выпадения конденсата и образования плесени.
Обработка результатов
Преимущество Testo 890-2 — возможность визуализировать изменения в тепловых процессах с течением времени: для этого достаточно последовательных снимков. А отчёт по результатам измерений будет ещё более эффективным и наглядным, если использовать встроенную опцию радиометрической видеозаписи.
Крупные объекты вроде промышленных зданий редко влезают в один кадр, поэтому производители придумали Мастер панорамных изображений. Можете не бояться за качество панорам — функция SiteRecognition распознает области, которые ранее уже попадали в объектив тепловизора. Также она распределяет и сохраняет снимки так, чтобы специалист не запутался в цепочке повторяющихся измерений.
Принцип действия
Работа приборов этого типа основана на возникновении инфракрасного излучения и определении показателя абсолютного значения излучаемой в инфракрасном спектре энергии длины волны.
Инструмент направляется на удалённый объект, расстояние до которого лимитируется только диаметром замеряемого пятна и составом («чистотой») окружающей объект воздушной среды. Измерение характеристик излучения объекта (его интенсивность и спектральный состав) пирометрическим прибором косвенным образом определяет и температуру его поверхности.
Принцип работы пирометра определяет основной функционал инструмента:
- измерение температуры удалённых (недоступных или труднодоступных) объектов, а также температуры их движущихся элементов;
- анализ температурного режима находящихся под напряжением объектов при невозможности контактных способов измерения;
- экспресс-фиксация быстрых температурных изменений поверхности объектного тела;
- исследование объектов, обладающих низкой теплоёмкостью или теплопроводностью.
Использование пирометра на промышленных объектах и в быту не представляет никаких сложностей: инструмент наводится на обследуемый объект, измерение и фиксация на дисплее температурных данных выполняется в считанные секунды при нажатии и удержании «курка».
