Теплый водяной плинтус: знакомимся с особенностями, правилами монтажа и производителями

Принцип работы плинтусного обогрева

Процесс использования плинтусных радиаторов отопления отличается от работы обычных обогревательных приборов, которые за счет высокой температуры передают свою теплоту окружающему воздуху, тем самым нагревая помещение. Плинтусная система действует благодаря эффекту «прилипания» нагретого воздуха к близлежащей поверхности – в данном случае к стене.

Плинтусная система отопления обеспечивает равномерное распределение нагретого воздуха по всему объему помещения. Оно препятствует появлению конденсата, а следовательно, сырости и плесени

Радиаторы устанавливают по всему периметру помещения или на определенных участках, но обязательно вдоль стен. Металлические короба, внутри которых спрятаны ТЭНы, не герметичны: они имеют две специальные щели в нижней и верхней части. Воздух поступает внутрь короба через отверстие, близкое к полу, нагревается до определенной температуры и выходит через верхнюю щель, но не распространяется во все стороны, а стелется вверх по стене. Таким образом, нагретый воздух передает свою теплоту не всему помещению, а лишь поверхности, возле которой расположен плинтусный радиатор. И уже далее, от стены, тепло поступает в воздух, в результате получается более равномерный обогрев комнаты.

Элементы радиатора должны иметь высокие показатели теплопроводности, поэтому большая часть оборудования изготовлена из алюминия и меди. Нагревать плинтусные радиаторы до максимальной температуры нецелесообразно, достаточно 40°С. При таком значении температура нагретой стены на 2-4 градуса ниже, то есть абсолютно безопасна для людей.

1 Что такое плинтусное отопление?

Плинтусное отопление, как отопительная система появилось уже достаточно давно. В Европе подобными решениями пользуются уже, по меньшей мере, десятки лет.

Технология, по которой системы такого типа функционируют, проста и очень удобна. В качестве нагревательного элемента в водяном плинтусном отоплении используются все те же трубы. Только трубы в нашем случае смонтированы по-особенному.

Они спрятаны внутри крупной плинтусной коробки. Это позволяет решить сразу несколько стандартных проблем, касающихся нагревательных аналогов.

Трубы спрятанные в плинтусе не видны снаружи, но тем не менее, отлично прогревают помещение, за счет установки на них специальных рифленых пластин. Пластины здесь выступают в качестве теплообменника, повышая КПД системы.

Плинтусное отопление бывает водяное и электрическое. Схему, из которой состоит водяной плинтус мы уже описали. Электрический плинтус от водяного отличается только нагревательным элементом. У него вместо труб с горячей водой нагрев осуществляется электрическими кабелями.

По факту, разница между водяной и электрической системой плинтусного обогрева, такая же, как и между электрическим или водяным теплым полом и касается она скорее технологических деталей.

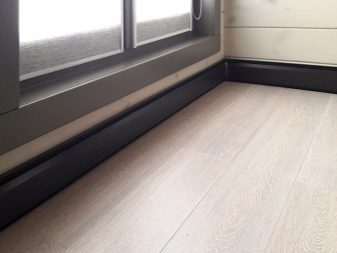

В интерьере теплые плинтуса почти незаметны

Нагревательный элемент в конструкциях такого типа скрывается под наружной оболочкой. В данном случае – оболочкой плинтуса. Оболочка выполнена из алюминия, что положительно сказывается не ее теплоотдаче.

Стандартные ее размеры равняются 3-5 см в ширину и 15-20 см в высоту. Этого более чем достаточно чтобы спрятать все внутренности, при этом никак себя не ограничивая.

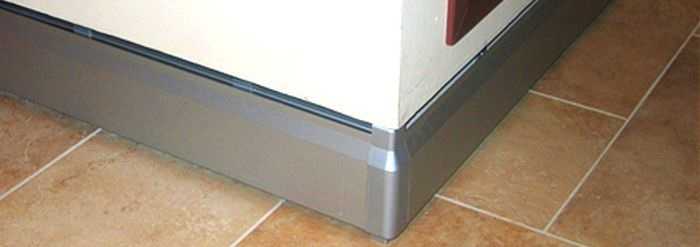

Снаружи теплый плинтус выглядит очень аккуратно и почти незаметен. К тому же, его можно и нужно оформлять так, как вы того пожелаете.

Как видите, система здесь настолько проста, что установить теплый плинтус своими руками не составит труда. Хотя мы советуем все же обращаться к специалистам. Они свою работу знают и гарантируют качественный результат.

1.1 Преимущества плинтусного отопления

Рассмотрим конкретные преимущества, что дает нам плинтусное отопление. Эта система очень известна в Европе и Северной Америке. И не просто так. Отзывы о ней исключительно положительные.

Основные плюсы:

• Теплый плинтус своими руками устанавливается без каких-либо трудностей;
• Качественный обогрев помещений;
• Компактность;
• Высокий КПД;
• Эффективность;
• Легко получить доступ к внутренностям;
• Система отопления состоит из модулей, каждый модуль легко заменяется на другой или модернизируется;
• Приятный внешний вид;
• Возможность оформить оболочку плинтуса так как вы того пожелаете.
• Система занимает очень мало места;
• Есть возможность выбрать водяной или электрический вариант, в зависимости от ваших предпочтений, возможностей и технических условий.
• Возможность выбрать между водяной и электрической схемой.

Электрический теплый плинтус

Плинтусное отопление – практически идеальный вариант, когда нужна качественная система обогрева, занимающая мало места, легкая в сборке, но при этом эффективная.

Помимо стандартного использования, плинтусное отопление можно применять в качестве дополнительной или резервной отопительной схемы, а также комбинировать ее с более традиционными решениями.

К примеру, часто стандартная радиаторная система обогрева комбинируется с плинтусной в квартирах. Радиаторами обогревают комнаты, а теплые плинтуса монтируют на балконах, лоджиях, в подсобках и т.д.

Такое решение позволяет избавиться от лишних неудобств и ограничений при планировании схемы отопления в многоквартирном доме.

Устройство и принцип работы электрических плинтусов

Основной принцип действия электрического теплого плинтуса – это конвекция. Горячий воздух, становясь более легким, обладает свойством подниматься вверх, к потолкам. Он вытесняет оттуда более холодные массы, которые опускаются к полу и засасываются в плинтусные конвекторы. Создается своеобразный непрерывный круговорот воздуха, в результате чего в помещении становится тепло и комфортно.

Помимо конвекции, электрические теплые плинтусы генерируют инфракрасное излучение. Оно распространяется вблизи полов, помогая создавать теплую атмосферу. Но его сила не так уж и велика, так как температура поверхности плинтусных радиаторов сравнительно низка. Как ни крути, но основную лепту в обогрев вносит именно естественная конвекция.

Электрические теплые плинтусы устроены очень просто – внутри них располагаются электрические ТЭНы той или иной мощности, дополненные оребрением большой площади. Такая конструкция позволяет довольно быстро прогревать воздушные массы и создавать в помещениях вожделенное тепло. Инфракрасное излучение создается за счет нагретого металла – здесь используются алюминиевые защитные панели.

Устройство электрического плинтусного обогревателя.

Давайте рассмотрим основные преимущества электрических теплых плинтусов:

• Небольшие размеры – отличная возможность избавиться от крупногабаритных радиаторов, часто уродующих своим внешним видом жилые и офисные помещения;
• Нет видимых труб – они спрятаны под полами и за защитными панелями;
• Высокая эффективность – несмотря на небольшие размеры, электрические теплые плинтусы обеспечивают быстрый прогрев помещений;
• Легкость в прокладке – смонтировать плинтусное отопление не сложнее, чем обычное.

Создаваемое электрическими теплыми плинтусами инфракрасное излучение прогревает ближние зоны – полы здесь становятся чуточку теплее. А комплексная работа оборудования позволяет быстро создать в помещениях комфортную атмосферу.

Часть тепла в виде инфракрасного теплового излучения исходит и от стен помещения. Все дело в том, что естественная конвекция в плинтусном отоплении прогревает стены – нагретый воздух поднимается вдоль их поверхности, постепенно прогревая штукатурку и кирпичи. Нагретые стенки помогают прогревать помещения, создавая теплую обстановку.

Помимо описанных выше электрических плинтусных обогревателей, похожих на обычные плинтусы, в продаже присутствуют приставные конвекторы. По своей конструкции они напоминают напольные конвекторы, только они невысокие, узкие и длинные. В зависимости от мощности, они могут обогревать довольно приличную площадь. Инфракрасное излучение здесь создается стенами, которые греются от восходящих потоков горячего воздуха.

В продаже встречаются довольно интересные электрические инфракрасные теплые плинтусы, в которые устанавливаются небольшие колбы с аромамаслами – они позволяют проводить сеансы ароматерапии, наполняя комнаты приятными запахами.

Как выбрать?

При выборе теплового плинтуса, будь то водяной тип или электрический, следует руководствоваться некоторыми параметрами помещения.

• Сначала стоит оценить возможности электропотребления – на многие жилые дома установлен определенный месячный или суточный лимит потребления электричества (цифры приводить бессмысленно, так как идет речь о разных городах и разных системах отопления). Стоит высчитать, каким количеством киловатт можно пожертвовать на работу теплого плинтуса – следует помнить, что в учет общих затрат идут все электрические приборы. Исходя из оценки квартиры, уже подбираются определенные модели плинтусов с подходящими характеристиками.
• Не стоит забывать, что установка и монтаж тепловых плинтусов рекомендована больше для только что построенных квартир, ведь монтаж этих систем будет более удобен на самых первых этапах планировки помещения. Если имеется в виду водяной вариант, существенных проблем при монтаже может и не быть, но некоторые электрические варианты могут потребовать кое-каких демонтажных работ стен, к примеру, по прокладке проводки.

• В зависимости от материала, из которого изготовлены стены здания или комнаты, может отличаться и мощность теплых плинтусов. Тот же железобетон, из которого изготовлено большинство еще старых жилых домов, обладает низкой теплоизоляцией, если речь идет о частном доме со специально смонтированными теплоизолирующими элементами, то стоит задуматься о покупке не столь мощного теплого плинтуса.
• Следует учитывать типовые характеристики помещения, в которое будет помещен тепловой плинтус. Некоторые производители выполняют индивидуальные заказы по производству плинтусов строгой длины, но в большей степени они представлены стандартизированными моделями, которые могут не подойти под размеры балкона или лоджии.

Это будет стоить денег, однако, выступает гарантией верных вычислений.

Что же такое теплый плинтус

Эта технология появилась на рынке строительных материалов сравнительно недавно. Греющие плинтусы – удобное и простое решение для тех, кто хочет создать теплую обстановку, как в жилых помещениях, так и на балконе, лоджии или в офисе.

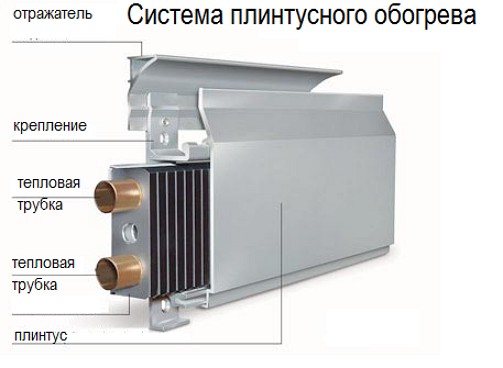

Конструкция включает несколько деталей:

1. Тыловую панель. Эта часть крепится к стене для создания теплозащиты.
2. Лицевая накладка, есть варианты с отверстиями и без них.
3. Боковые заглушки.
4. Устройство для подогрева теплоносителя – насос, котел или же центральная система.
5. Модуль теплообмена. Состоит из пары трубок, по которым циркулирует жидкость.

Система не отличается сложностью. Ее можно установить в любом помещении. И не имеет значение, будет ли плинтус расположен по всему периметру. Порой его можно увидеть только возле двери или под окном. Ведь самое главное, что конструкция отлично справляется с возложенной задачей.

Зачастую в качестве теплоносителя используется вода, именно этот вариант и будет рассмотрен в статье. Но также закачивают в систему и раствор этиленгликоля, пропиленгликоля, антифриз. Последние три вещества, как правило, используют при обустройстве домов. Когда обогрев запускают периодически, к примеру, на даче.

Микроконвектор, которым по сути и является теплый плинтус, может использоваться в роли основной или же дополнительной системы отопления. Высота промышленной конструкции составляет от 15 до 20 см, а ширина – всего 3 см. Плинтус отлично сочетается со всеми видами напольного покрытия. Широкий ассортимент на рынке включает модели различных размеров, расцветок и форм.

Сравнение водяного теплого плинтуса с классическими радиаторами можно посмотреть в видеосюжете:

Принцип работы плинтусного отопления

Плинтусное отопление довольно эффективно благодаря тому, что осуществляется нагрев вовсе не воздуха, а стен помещения. Стены здесь выступают в роли радиаторов, поддерживающих температуру в комнате. Чтобы воздух нормально поступал к теплоносителю плинтуса и выходил из него беспрепятственно, в коробах предусмотрены специальные две щели.

Для плинтусного отопления основное – это материалы, которые должны обладать большой теплопроводностью. Нагрев теплоносителя до очень высоких температур здесь не так уж важен.

Следует отметить и возможность работы этой системы в качестве устройства, которое понижает в помещении температуру. Достаточно лишь залить в систему специальную охлаждающую жидкость. Эффект от подобного применения будет существенно ниже, нежели при нагреве, однако вполне ощутимым.

Из плюсов этой системы необходимо отметить:

• полное отсутствие конвекции, а значит — отсутствие в воздухе взвеси пыли;
• плинтусное отопление абсолютно безопасно для человека;
• тепло распространяется по комнате равномерно;
• короба и стены имеют безопасную для животных и человека температуру;
• сухость стен и воздуха;
• удивительная простота монтажа;
• отсутствие каких-либо противопоказаний для применения;
• плинтусные радиаторы выглядят довольно эстетично, а также экономят пространство;
• существенная экономия топлива;
• простота демонтажа и ремонта;
• возможность монтажа терморегуляторов.

• высокая цена комплектующих – алюминий и медь;
• сделать правильное плинтусное отопление своими руками не получится;
• наиболее допустимая длина контура отопления точно не должна быть более 15 метров;
• невозможность какого-либо декорирования плинтуса;
• невозможность установки близко к стенам мебели;
• расположение нагревательных элементов очень близко к стене приводит к быстрому разрушению покрытия стен.

В сегодняшних условиях, когда материалы, применяемые при отделке и строительстве, помогают свести все теплопотери к минимуму, а монтаж стеклопакетов ограничивает доступ воздуха в помещение, отопление плинтусного типа стало довольно актуальным.

Видео «Плинтусное отопление»:

Достоинства и недостатки плинтусного отопления

Чем же отличается отопление с использованием теплого плинтуса? Теплый воздух понимается от нагревательного элемента вверх, вдоль стены, разогревая стену. По мере продвижения вверх, воздух понемногу остывает, затем опускается вниз, но уже не вдоль стены, а в центре помещения.

В результате получается, что самый теплый воздух находится внизу по периметру комнаты. Самый теплый объект – кроме обогревателей – это стены. Также более теплый воздух расположен у пола. Поднимаясь вверх, он остывает и на уровне головы он немного холоднее. Разница небольшая 1-2 градуса, но именно такое распределение температур лучше для самочувствия человека.

Равномерное распределение тепла по всей площади и объему — вот одно из важнейших достоинств

Отопление при помощи теплого плинтуса получается инерционным. Однозначно отнести это свойство к достоинствам или недостаткам не получится. Есть и положительные, и отрицательные моменты. Минус: пока стены не прогреются, в помещении прохладно. Потому такая система хороша только для домов постоянного проживания и совершенно не подходит для дачи. Положительный момент в том, что нагревшись, стены работают как большой стабилизатор – поддерживают температуру на одном уровне, отдавая при необходимости накопленное тепло. Такой большой аккумулятор тепла поможет продержаться некоторое время даже в случае отключения отопления.

К плюсам системы отопления с греющими плинтусами относят их экономичность. После того, как стены нагреются, котел потребляет минимум топлива — только на поддержание температуры. А такие режимы, как правило, более экономичны. Но это касается любой инерционной системы отопления, так что особенным достоинством теплого плинтуса это считать нельзя.

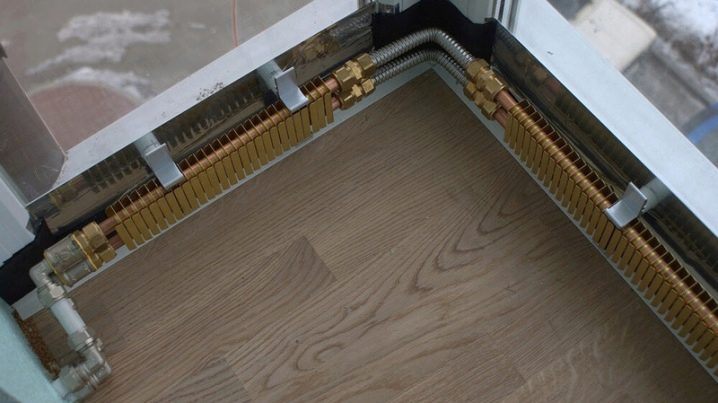

Теплый плинтус в сборе немного ближе

Есть у плинтусного отопления и неоспоримые преимущества. Первое – это одна из немногих систем, которая обеспечивает равномерный прогрев. Даже углы всегда теплые. Второе – это самая неприметная система, которая с легкость вписывается в любой интерьер. При все при этом, обогревательные приборы легко доступны, систему можно ремонтировать в любой момент времени.

Имеет теплый плинтус и явный недостаток – высокую цену. Связано это с тем, что для увеличения теплоотдачи используется медь и алюминий, а стоят они немало.

Типы греющих плинтусов

Конструктивно система плинтусного отопления состоит из нагревательного модуля, закрытого декоративной алюминиевой планкой. Нагревательный модуль — это две медные трубки, на которые надеты пластины из алюминия. Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Такая комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.

Читайте о медных и медно-алюминиевых радиаторах тут.

Это конструкция плинтусного отопления

Есть два способа нагрева теплопередающего модуля: при помощи теплоносителя (вода или антифриз) и электрического нагревательного элемента ТЭНа. По этому признаку они и различаются.

Электрический нагрев

В электрические плинтуса вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. При этом мощности их более чем достаточно: один погонный метр выдает около 180-280 Вт. Электрические нагреватели вставляют в нижнюю трубку, а в верхнюю укладывают кабель в специальной оболочке. С его помощью подается напряжение на все участки ТЭНа. Длина одного от 70 см до 2,5 м, и из разной длины нагревателей набирается необходимая для обогрева помещения мощность.

Внутрь медной трубки вставляют специальный ТЭН. Так получается электрический теплый плинтус

Водяной теплый плинтус

При использовании воды или антифриза для переноса тепла, те же модули соединяются в единый отопительный контур. Есть только одно ограничение: для максимальной эффективности отопления длина одного контура не должна быть больше 12,5-15 м (разные длины у разных производителей).

При наличии не скольких контуров для устройства системы водяного теплого плинтуса удобно подключать коллектор (гребенку). Использовать можно самую обычную модель или с расходомерами — это на выбор. Греющие модули при водяном способе обогрева набираются исходя из требуемой мощности при конкретном тепловом напоре системы.

Расчет длины нагревательного элемента

Таблица зависимости мощности теплого плинтуса от дельты температур (теплового напора)

Например, при ΔT = 37,5 oC для компенсации теплопотерь помещения 1500 Вт, тепловая мощность (по данной таблице) равна 162 Вт. Значит, понадобится 1500/162 = 9,25 м нагревательного элемента.

Чем и как соединять

Набрав в общей сложности требуемую длину, распределяете ее по периметру помещения, объединяя в замкнутые контура. Между собой отрезки нагревателей соединяются несколькими способами:

• гибкими трубами из нержавейки с накидными гайками или под пресс;
• медными трубами и фитингами под пайку;
• медными или латунными резьбовыми фитингами.

Самый надежный способ соединения — медные трубы под пайку. Этот вариант пригоден и для систем централизованного отопления, так как такие соединения выдерживают до 30 Бар. Тяжелее всего реализуется сборка резьбовыми фитингами: размеры и расстояния между трубками и от стены маленькие, работать очень неудобно. Гибкие трубы нужно выбирать надежные: отопление и горячая вода требуют хорошего качества.

Соединяют нагревательные элементы греющих плинтусов при помощи шлангов, медных труб

Подводка от котла или гребенки пола должна быть выполнена совместимыми с медью материалами: полимерными (полиэтиленовыми и армированными полипропиленовыми), металлопластиковыми или медными трубами.

Особенности системы

Совместима система с котлами любого типа на любом топливе. Но есть одна особенность: для нормальной теплоотдачи требуется высокая скорость движения теплоносителя. С естественной она будет просто неэффективна

Потому важно правильно подобрать насос.

https://youtube.com/watch?v=oXe3HHR43oo

Преимущества и недостатки

У плинтусного обогревателя водяного типа множество плюсов:

1. Эффективность – благодаря высокой скорости перемещения теплоносителя прибор характеризуется повышенной теплопередачей при минимальных теплопотерях.
2. Безопасность – водяное устройство при обогреве воздуха не выделяет вредных веществ и не может спровоцировать возгорание рядом расположенных предметов.
3. Комфорт – плинтус не сушит воздух, поддерживает оптимальную влажность и препятствует образованию грибков, плесени и конденсата на стенах, тем самым сохраняя в комнате комфортный микроклимат.
4. Легкость эксплуатации – прибор прост в использовании и неприхотлив в обслуживании.
5. Универсальность – оборудование может использоваться не только в комнатах, но и на лоджиях, и на балконах.
6. Эстетичность – водяной плинтус внешне очень аккуратен, а его лицевая панель может иметь абсолютно разноформатный дизайн, поэтому прибор впишется в любой интерьер.
7. Долговечность – устройство надежно в работе, поэтому радует продолжительным сроком службы.

Недостатки у теплого водяного плинтуса тоже есть, но в меньшем количестве:

1. Высокая стоимость – обогреватель-плинтус на весь периметр комнаты обойдется в несколько раз дороже, чем традиционные батареи.
2. Зависимость от температурного режима – прибор работает только при определенной температуре в отопительной системе, поэтому, если ее показатель достигнет критически низкой отметки, оборудование может выйти из строя.

Если эти два минуса вас не пугают, предлагаем познакомиться с особенностями поэтапной установки теплого водяного плинтуса.

Монтажные работы своими руками

Мы подошли к самому важному разделу, в котором будет рассказано, как сделать отопление из теплых плинтусов своими руками. Для начала разберемся с водяным оборудованием

Монтаж водяных теплых плинтусов

Для установки водяного теплого плинтуса своими руками нам понадобятся:

• Коллектор с кранами;
• Металлопластиковые трубы;
• Водяные плинтусные конвекторы с декоративными крышками и заглушками;
• Теплоизоляция;
• Набор инструментов;
• Металлические или пластиковые переходники.

Первым делом нужно установить коллектор отопления и подвести к нему трубы, питающие ваше плинтусное отопление.

Для начала нужно установить коллектор и подключить его к отопительной системе. Сама система может питаться от котла любого типа – газового, твердотопливного, жидкостного, электрического или универсального. Помните, что рекомендованное давление в системе составляет 3 атм.

Продолжаем устанавливать теплые плинтусы своими руками – теперь нам нужно вычислить мощность радиаторов, исходя из площади помещения. В качестве примера возьмем комнату площадью 12 кв. м. (4х3 м) с одним окном. Для его обогрева нам нужно 1,2 кВт тепловой энергии. Длина периметра, за вычетом дверного проема шириной 90 см, составит 13,1 метра. Итого нам понадобятся 13 погонных метров плинтусных обогревателей мощностью 100 Вт на 1 метр.

Если необходимо, можно приобрести более мощные радиаторы и оснастить плинтусами не все стенки, а лишь часть из них. Такой подход пригодится при наличии в комнатах больших шкафов и встраиваемой мебели.

Следующий этап монтажа теплого плинтуса своими руками – разводка труб. Они прокладываются по черновым полам, доходя до начала каждого контура. На каждый контур приходится по две трубы – одна подводит теплоноситель, а другая забирает его. Здесь же нам понадобятся переходники для подключения к радиаторам. После этого приступаем к установке плинтусных обогревателей.

Устанавливая теплые плинтусы своими руками, не забудьте о хорошей теплоизоляции – она укладывается между стенами и радиаторами. Далее прикручиваем основание, к которому будет крепиться теплообменник из цветных металлов. После этого приступаем к подключению системы – закрепляем теплообменники, соединяем их прямыми или угловыми переходниками, хорошо затягивая соединительные гайки, чтобы не допустить протечек.

После того как вы завершите монтаж контуров теплых плинтусов своими руками, самое время проверить систему на герметичность. Самый простой вариант – подать в нее воду под давлением, заполнив всю систему и заглушив ее. Теперь проверяем все соединения, удостоверяясь в отсутствии протечек. Если все нормально, можно запустить отопительную систему и проверить ее в рабочем состоянии.

На последнем этапе закрываем установленные своими руками радиаторы декоративными крышками (лицевыми профилями). Щели между ними и концевые участки закрываются специальными заглушками – здесь все зависит от конструкции выбранных радиаторов.

Теперь вы знаете, что ничего сложного в монтаже теплых плинтусов своими руками нет – нужно лишь обеспечить герметичность всех соединений. Если где-то подтекает вода, вооружитесь гаечным ключом и подожмите соединительные гайки

Обратите внимание, что горячий теплоноситель обычно подается в верхнюю трубу, а уходит через нижнюю
