Водяной тёплый пол своими руками

Достоинства данного вида обогрева

Технология теплого пола имеет множество достоинств:

• Учитываются особенности движения воздушных масс. Благодаря этому прогревается весь объём воздуха в помещении.
• Регуляция количества выделяемого тепла такой конструкцией.
• Это нейтрально со стороны пожарной безопасности. Никаких электрических проводов, розеток. Возможность использования тёплого пола приходит с наступлением отопительного сезона.
• Технология не «боится» детей или домашних животных, так как материалы, используемые в наружной части конструкции, стойкие к механическому воздействию. Краники и детали, которые можно покрутить или погрызть, легко снимаются. Сам отсек управления закрывается.
• Это выгодно. Не нужно никаких дополнительных затрат после подключения обогрева пола от центральной отопительной системы. Только однажды — на приобретение расходного материала и монтаж установки.

Что нужно помнить в случае использования теплого пола в качестве основной системы отопления

Там, где установлены тумбочки, шкафы или кровати, теплый пол будет нагревать не воздух в помещении, а саму мебель

При расчете важно рассчитывать не общую площадь, а площадь, которая будет занята мебелью;
У теплого пола большая инерция. Стяжка действительно долго остывает, но и долго нагревается

Включить отопление на несколько часов в день, желая каждый день поддерживать внутри помещения стабильную и комфортную температуру, точно не получится;
Система теплого пола, независимо от ее вида, не может гарантировать высокую эффективность в помещениях с большой площадью. Еще сильнее снижается ее эффективность, если речь идет о больших окнах;
Теплый пол не может использоваться для отопления тамбура. Далеко не всегда это помещение оказывается в зоне капитальных стен. Если наружные стены промерзнут, конденсат образовываться не будет, а вот иней появится очень легко. Нужно понимать, что исключить поступление теплого воздуха из отапливаемого помещения в холодный тамбур просто невозможно;
Может быть некомфортно в плане температуры. Температура поверхности теплого пола около 27-28 градусов. В таком случае, ногам будет максимально комфортно. Учитывая просадку температуры, в таком случае в помещении будет на 1-2 градуса меньше, а это уже достаточно высокая температура для тела человека, при которой может быть некомфортно. Снижая температуру теплого пола, может стать некомфортно уже ногам;
Нельзя организовать водяной теплый пол от центрального отопления.

Нюансы монтажа

Экономный вариант автономного отопления

Первый вопрос коснется жителей многоэтажных домов. Ведь то, что для одних является полом, для других — потолок

И очень важно учитывать мнение своих соседей. Не исключено, что некоторым из них затея не понравится, поскольку потолок отделан материалами, которые плохо переносят повышение температуры. Нет проблем

На основание укладывают специальный теплоотражающий слой. Владельцам — экономия энергоносителей, жильцам снизу — никаких изменений условий проживания

Нет проблем. На основание укладывают специальный теплоотражающий слой. Владельцам — экономия энергоносителей, жильцам снизу — никаких изменений условий проживания.

Второй нюанс связан с теплопроводностью материала. Расположенные поверх «теплого пола» строительные элементы и конструкции с плохой теплопроводностью могут свести на «нет» работу всей системы. Именно поэтому для отделки необходимо использовать только те фактуры, которые прекрасно проводят тепло.

Укладывать полимерные трубы необходимо в песчано-цементную стяжку. Причин для этого две:

1. Получается очень прочное основание, которое препятствует механическому повреждению магистралей.
2. Цементная стяжка — прекрасная среда для распространения тепла. Контактируя с горячей поверхностью труб, она становится огромной панелью, нагревающей воздух.

Другими словами, прочная поверхность к тому же значительно улучшает эффективность работы системы.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

В каких случаях монтируют комбинированное отопление

Комбинированная система отопления хорошо себя показывает в домах самых разных конструкций и назначения. Если для примера рассмотреть двухэтажное здание, то смонтированные теплые полы на первом этаже создают комфортный микроклимат, обогревая помещение. Параллельно теплыми потоками воздуха прогревается и потолок – он же служит полом для комнат на втором этаже. Смонтированные на втором этаже радиаторы будут обогревать комнаты, а пол не станет мостом холода и источником теплопотерь.

Поверх теплого пола на нижнем этаже лучше всего подойдет керамическая плитка. А вот для гостиной или спальни лучше выбрать покрытие другой текстуры. С помощью терморегуляторов можно легко управлять температурой пола по своему усмотрению.

В идеале возможность создания комбинированного отопления должна быть предусмотрена проектом строящегося многоэтажного дома. Однако в реальных условиях это практически невыполнимо в силу многих ограничений. В частности, если в квартиры будет проведено центральное отопление, то монтировать в них водяные теплые полы нельзя. Хотя системы с теплообменниками вполне имеют право на жизнь.

Чтобы проложить в квартире водяной теплый пол, понадобится согласование проекта с соответствующими организациями

Кроме того, важно правильно выбрать напольное покрытие. Например, ковролин или паркет в силу своих теплоизоляционных свойств для этих целей не подходят

Оптимальными материалами считаются ламинат и плитка.

Если вы хотите постелить линолеум, он должен быть очень хорошего качества. Дешевый материал при нагреве быстро деформируется и начнет выделять в воздух токсичные вещества, а это уже угрожает здоровью жильцов.

Почему за теплый пол грозит штраф

А подключение жильцами дополнительного источника потребления тепла приводит к снижению эффективности системы.

Такую справку нужно получить в управляющей компании, обслуживающей дом, где планируется данная перепланировка. Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Другими словами, одним будет хорошо, а другим не очень.Также, в случае прорыва коммуникаций в полу от затопления могут пострадать соседи снизу. И выяснять с ними отношения придется уже в суде.Власти постоянно предупреждают об ответственности за установку водяного контура, но желающие его смонтировать в своей квартире все равно есть.

Так как в наших условиях получить официальное разрешение на это почти невозможно, то многие действуют на свой страх и риск.

Рекомендуем прочесть: Можно ли ночью ставить машину на платную парковку не оплачивая

Если никто не узнает, то, может быть, обойдется.Официальное оформление автономной системы водяного отопления предполагает соблюдение как минимум двух условий: После установки теплого пола общая мощность должна остаться неизменной. Но для этого надо уменьшать число батарей отопления в комнатах, а такое не всегда допустимо.

Электрический теплый пол

По сравнению с гидравлическим полом электрический имеет целый ряд преимуществ:

• можно настилать в любых помещениях;
• не требуется капитальный ремонт;
• можно использовать существующее покрытие и не надо укладывать дополнительный теплоизолятор;
• высота пола не меняется;
• помещение быстро прогревается.

Нагревательные элементы бывают разные. В зависимости от этого системы теплого пола делятся на три вида:

• проводной;
• пленочный;
• с карбоновыми стержнями.

Проводной

Проводной вариант привычнее и понятнее, но у него есть весьма существенные недостатки по сравнению с пленочным:

• потребляет много энергии;
• дорого обходится;
• боится перегревания, то есть надо предельно внимательно относиться к расстановке мебели;
• создает электромагнитные поля вокруг проводников;
• требует монтажа в стяжку.

Пленочный пол

Он практичнее и удобнее проводного. К основным его достоинствам относятся:

• малое энергопотребление;
• отсутствие магнитных полей;
• можно монтировать без стяжки.

Система с карбоновыми стержнями

Пока что это – самый современный вариант. Встречается он достаточно редко, однако знать о достоинствах и недостатках необходимо. Преимущества таковы:

• способность самостоятельно регулировать распределение тепла;
• не перегревается, то есть мебель можно ставить как угодно;
• потребляет не слишком много электроэнергии;
• укладывается под любое покрытие.

Подбираем радиаторы

Наибольшим спросом в последнее время пользуются алюминиевые и биметаллические радиаторы. Среди их характеристик – улучшенная теплоотдача, а также долговечность (у биметаллических устройств она больше)

Стальные приборы заметно проигрывают по всем фронтам, а вот на чугунные изделия вполне можно обратить внимание. Батареи из чугуна помимо теплоотдачи отличаются еще и устойчивостью к коррозии

В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена. Иногда устанавливают батареи в полу, что очень оригинально и красиво. Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.

Чтобы установить теплый пол и радиаторы на одном коллекторе в квартире с централизованным отоплением, выбор стоит делать между чугунными и биметаллическими изделиями. Только они отличаются достаточной прочностью и долговечностью, чтобы успешно работать под воздействием высокого давления и возможных гидроударов, а также при контакте с агрессивной средой теплоносителя.

Лучше всего, конечно, будет приобрести все-таки биметаллические радиаторы. Ведущие производители Европы: Sira, Global Style, Radena, Regulus-system. Их стоимость вполне приемлема для потребителя

Если рассматривать российские бренды, то внимание стоит обратить на фирму Rifar, в частности, на радиаторы модели Rifar Monolit. По качеству и свойствам эти изделия вполне на уровне с европейскими аналогами, но намного дешевле

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Выбираем отопительный котел

Если в регионе проходит газовая магистраль, то вопрос о топливе для котла просто не стоит – газовые агрегаты будут и доступны, и экономичны. К тому же, газ в любом случае обойдется дешевле электричества или твердого топлива. Тем не менее, если населенный пункт не газифицирован, то единственным выходом будет твердотопливный или жидкотопливный агрегат.

Газовые комбинированные котлы, которые могут функционировать, в том числе, и на сжиженном газе (нужно заменить форсунку), могут стать хорошим вариантом при перебоях с газоснабжением. Однако сам по себе сжиженный газ применять нецелесообразно, поскольку он достаточно дорогой и расходуется быстро.

При условии закупки солярки по оптовым ценам и большими партиями, вполне логично было бы приобрести жидкотопливный котел. Он вполне способен обогреть дом большой площади. Во всех остальных случаях оптимальным вариантом будет подключение теплого пола и радиаторов к котлу на твердом топливе – угле, дровах, пеллетах.

Обратите внимание, что разрабатывая схему подключения теплых полов и батарей, стоит учесть, что более эффективным и экономичным является именно обогрев пола. Тем не менее, не нужно думать, что от радиаторов нет никакого толку

Эти приспособления способствуют сохранению тепла внутри дома и препятствуют его утрате сквозь оконные проемы, двери и холодные стены. Поэтому грамотно составленный проект и подобранные компоненты, а также разумный контроль позволит создать эффективную и вместе с тем экономную систему отопления.

Разновидности

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

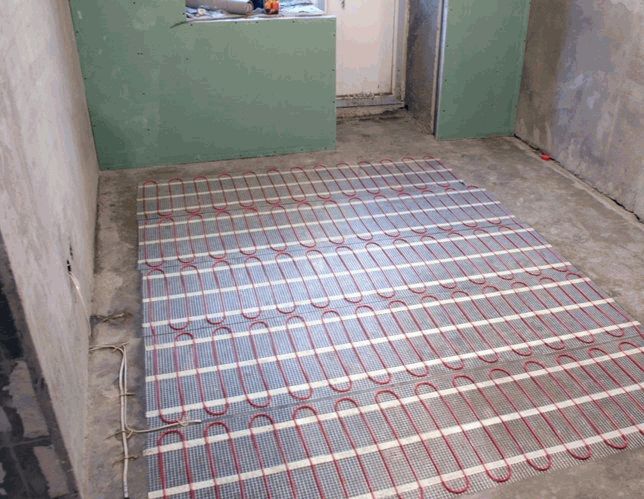

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Укладка теплых полов от отопления

В старых квартирах все начинается с демонтажа всех напольных покрытий. Если в комнатах эту процедуру как-то перенести можно, то при наличии плитки в ванной комнате, туалете или кухне это может стать головной болью. Тем не менее, покрытие нужно снимать.

Следующий этап — выравнивание. Ровный пол — условие для нормальной работы системы водного пола: при наличии перепадов образуются зоны застоя теплоносителя, которые могут даже привести к неработоспособности системы. Если есть небольшие огрехи — выровняйте их при помощи тонкого слоя раствора. Если пол ровный, нужно просто заделать имеющиеся дефекты (трещины, ямки и т.д.). Есть еще один способ — нанести тонкий слой крупнозернистого песка и разровнять его.

Затем по периметру комнаты приклеиваете демпферную ленту. Одну часть крепите к стене (если поверхность гладкая — клеите, если шершавая — прибиваете монтажными дюбелями), второй оказывается на полу. Демпферная лента предотвращает появление трещин при температурном расширении.

Укладка демпферной ленты

Теперь важный этап — теплоизоляция. Чаще других для этих целей используются экструдированный пенополистирол в плитах или фольгированный вспененный полиэтилен. Есть еще специальные полистирольные плиты для теплых полов, на поверхности которых уже имеются направляющие. Но с такими плитами используются только металлопластиковые трубы — они разработаны под них, полиэтиленовые трубы в них не фиксируются.

Укладывают теплоизоляцию плотно, без зазоров. Любой зазор — мостик холода, через который будет уходить тепло. Потому  тщательно подгоняем материалы один к другому. Места соединения проклеиваем металлизированным скотчем.

Закончив с теплоизоляцией, кладут направляющие — решетки с ячейками, к которым крепятся пластиковыми хомутами трубы. Для средней полосы России расстояние между двумя соседними трубами в контуре — 15см. Для регионов, расположенных южнее можно шаг увеличить, но делать его больше 30см не стоит: тогда пол ощутимо имеет разную температуру. Вообще шаг укладки труб может быть разным. Рекомендуют поступать таким образом:

• для холодных зон в комнате (возле дверей, окон, наружных стен с недостаточным утеплением) использовать шаг 10см;
• для середины комнат с нормальным уровнем теплопотерь — 20см;
• для холодных комнат или для тех, где нужны температуры выше, — 15см;

• места, где будет стоять мебель, стараются обойти или прокладывать трубы с шагом 30см.

Стяжку заливают на заполненной системе. Сначала выставляют маяки, так, чтобы сверху труб был слой бетона 5-6см. Затем заливают раствор и выравнивают его правилом. Бетон используют с мелкозернистым наполнителем. Марка 200. Выровняв стяжку, оставляют на 3-4 недели. Только после истечения этого срока можно укладывать напольное покрытие и начинать использовать комнату.

Теперь как сделать теплый пол от отопления вы знаете. Технология не самая простая, но и не самая сложная. Вполне можно справиться своими силами, без привлечения специалистов.

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см — сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

Черновой пол

• Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
• Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

Вспененный фольгированный утеплитель

Теплораспределительные пластины

Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

• Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
• Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Смотрите видео

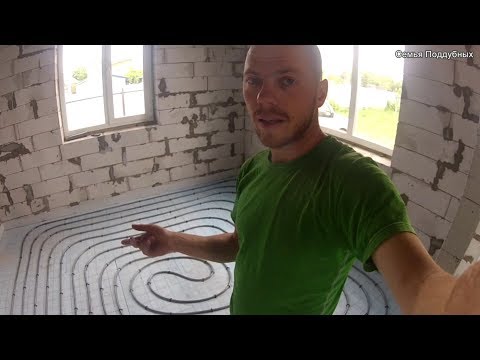

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1

Watch this video on YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях – узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

• высоту потолков, так как такое сооружение приводит к значительному их понижению;
• размер дверных проёмов — требуемая их высота не меньше 210 см;
• прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.
