Инструкция по монтажу водяного теплого пола

Устройство теплого пола в квартире

Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему  центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.

Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.

Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:

  • Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
  • Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
  • Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
  • Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.

Элементы теплового узла водяного теплого пола в квартире

Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением

При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Рекомендации по выбору и монтажу труб

Схема монтажа водяного теплого пола

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

  • габариты обогреваемой комнаты;
  • материал изготовления перекрытий, перегородок и несущих стен;
  • особенности утеплителя под систему полов с подогревом;
  • вид финишного покрытия пола;
  • диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;
  • мощность нагревательного котла.

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

  • трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
  • если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
  • в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
  • в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

  1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
  2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
  3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
  4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация Способ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.

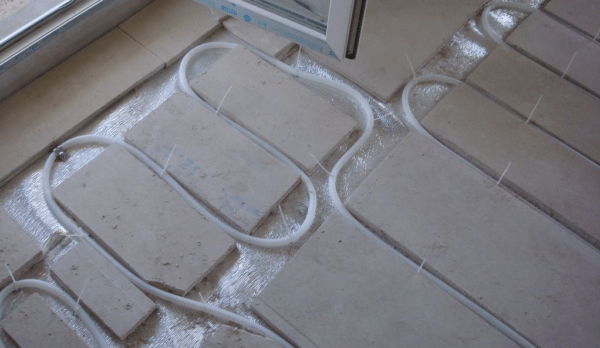

Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

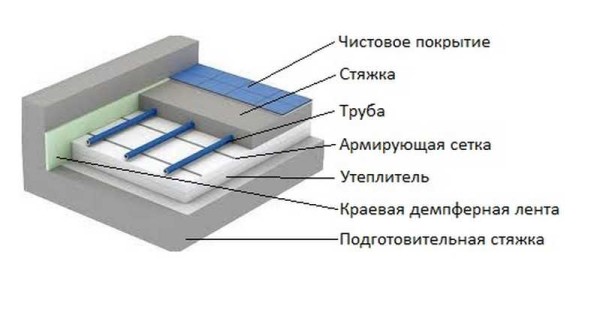

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

  • Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
  • Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

  1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
  2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.
