Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8 о С, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6 o C до +26-28 o C. Но могут быть отличия

Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет

Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

• ручные;
• механические;
• электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

1. Отопительный прибор помещен в нишу.
2. Радиатор имеет размер в глубину 160 мм.
3. Термоголовка скрыта за жалюзи.
4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
5. Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Назначение и конструкция термоголовки для радиаторов отопления

Главная задача термостатической головки — поддержание температуры воздуха в отапливаемом помещении в соответствии с заданными настройками.

В зависимости от возможностей конкретной модели, в комнате устанавливается фиксированный либо динамический температурный фон.

Для этого класса устройств характерна высокая точность регулировки — для моделей среднего ценового сегмента погрешность не превышает 1°C. Кроме поддержания комфортной температуры, использование подобных устройств также способствует более экономному расходу энергии за счёт оптимизации циркуляции теплоносителя в отопительной системе.

Важно! В зависимости от режима эксплуатации, средний объем сэкономленной энергии при использовании термоголовок варьируется в пределе от 10 до 20%

Устройство

Основные элементы конструкции термостатической головки:

• пластиковый корпус;
• сильфон;
• шток, толкатель и возвратная пружина;
• стопорный элемент;
• уплотнительные элементы;
• крепёжные элементы.

Термостатический клапан

Большинство моделей термоголовок комплектуются клапанами, основная задача которых заключается в регулировании диаметра впускного канала радиатора. Термостатические клапаны монтируются на прямом либо угловом участке отопительного контура.

Фото 1. Термоголовка с термостатическим клапаном. Именно клапанное устройство регулирует количество впускаемого теплоносителя в радиатор.

Снятие термоголовки с клапана по окончании отопительного сезона позволяет решить данную проблему и значительно продлить срок эффективной эксплуатации устройства.

Внимание! При длительном бездействии либо продолжительном функционировании в одном режиме, в значительной степени повышается риск «прикипания» подвижных элементов термостатической головки

Принцип работы

Сильфон термоголовки, заполненный веществом с высоким коэффициентом теплового расширения (обычно — этилацетатом, толуолом или воском), реагирует на изменения температурного фона в комнате. Пользователь устанавливает желаемое значение температуры в помещении.

При повышении этого показателя, наполнитель сильфона приводит в движение шток, сокращающий диаметр проходного канала термостатического клапана. Уменьшается пропускная способность радиатора и температура понижается в соответствии с заданными параметрами.

Фото 2. Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Важно! Установка термоголовок на чугунные радиаторы малоэффективна, поскольку остывание и нагрев чугуна занимает длительное время, особенно по сравнению с алюминиевыми, стальными и биметаллическими радиаторами

Разновидности

Классификация термоголовок осуществляется по нескольким признакам:

• совместимость с термостатическими клапанами определённого стандарта;
• способ регулирования температуры.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Недостаток электронных моделей – ограниченный доступ к блоку управления, удобное размещение не всегда возможно

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

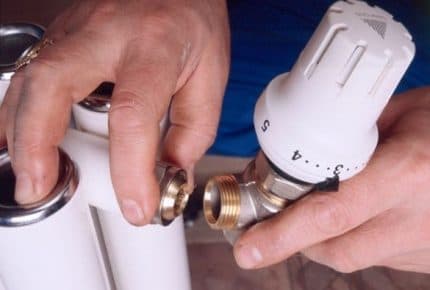

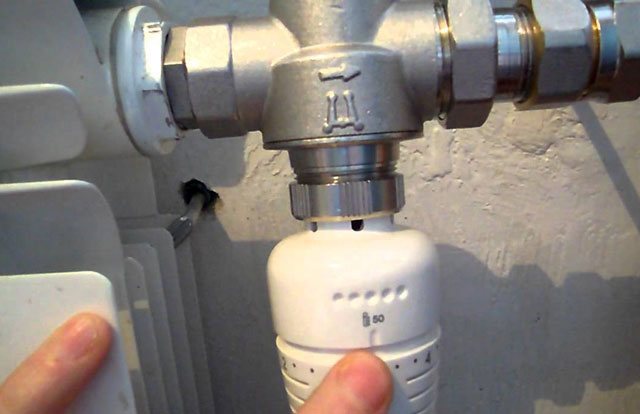

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

• На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
• Для фиксации термоголовки нужно слегка нажать на устройство.
• О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

• С помощью дюбелей к стене крепят пластину.
• На пластине закрепляют корпус устройства.
• Посредством хомутов на стене фиксируют капиллярную трубку.
• Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
• Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке. Устройства позволяют установить наименьшее и наибольшее значение. При этом за установленные пределы, колесико уже не повернется

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

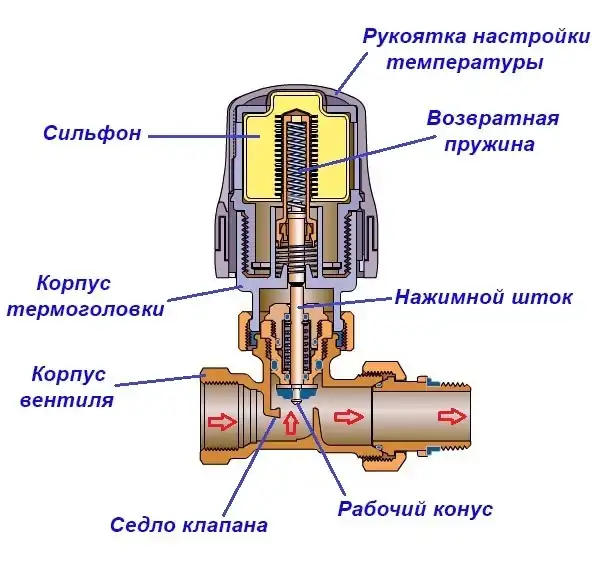

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.
