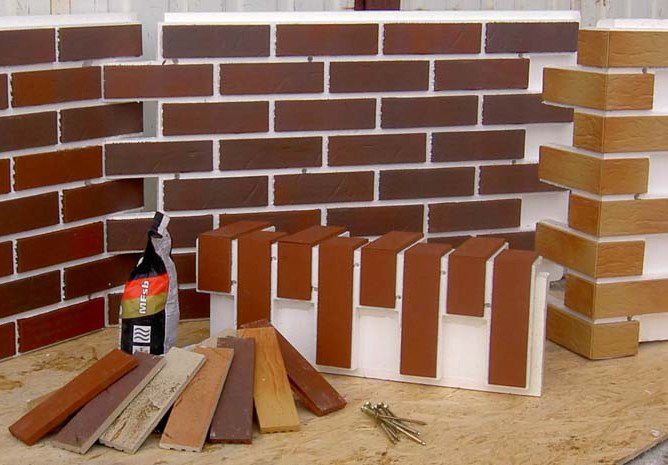

Термопанели для цоколя и их монтаж

Чем цокольные термопанели отличаются от фасадных?

По устройству «сэндвича» принципиальных отличий нет, как и по технологии производства термопанелей. Слой утеплителя может иметь толщину от 20 до 80 мм. Иногда применяется дополнительное усиление панелей внутренним слоем из ОСП.

Нередко производители предусматривают на этапе производства установку закладных металлических или пластиковых деталей, служащих для облегчения процесса монтажа панелей к стене.

Главные отличия от фасадных — габариты самих панелей, и размер используемой для их облицовки керамической плитки.

Если при отделке фасада закрываются большие площади, и чем значительнее размер термопанели, тем быстрее движется работа, то высота цоколя – величина довольно ограниченная.

Поэтому и размер панелей по высоте может быть различным – под 2, 3 или 4 ряда кирпичной кладки.

Нередко продавцы стройматериалов даже допускают продольный рез по шву для придания им наиболее подходящего размера по высоте.

Для фасадных панелей чаще всего используется плитка узкого «немецкого» стандарта – 240 × 71 мм. Цокольные же панели оформляются более крупным «рисунком».

Если это плитка, то ее размер, как правило, значительно больше: длина от 240 до 300 мм, а высота – порядка 150.

Кроме того, в цокольных термопанелях нередко используется и хаотичный или мозаичный рисунок кладки из сланца или булыжника.

Пошаговая инструкция по установке термопанелей на ровный цоколь

Для работы потребуется минимум один помощник, самому устанавливать панели будет нелегко. Вначале замеряется площадь цоколя, после чего закупаются материалы в нужном количестве. Особые запасы не требуются, всегда хватит одной плиты.

В расчете площади цоколя нет ничего сложного

Хорошо, если углы есть в наличии, но если их нет, вы вполне справитесь и без данных элементов (далее мы расскажем, как именно). Перед установкой углов нужно проверить все стороны цоколя – нужно, чтобы везде было ровно по 90 градусов. В противном случае возможны серьезные трудности.

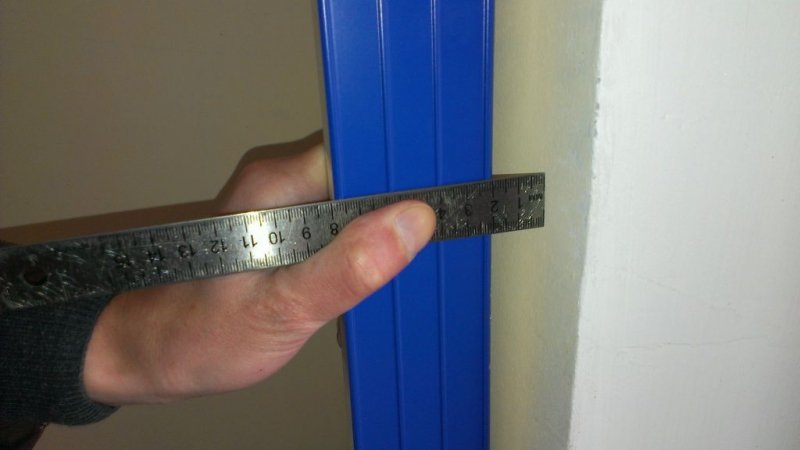

Как проверяется внутренний угол

Что касается инструментов и расходных материалов, то в работе понадобятся:

• болгарка (а также алмазный диск к ней);
• рулетка;
• молоток;
• строительный уровень;
• ножовка;
• электродрель (а также набор сверл к ней);
• дюбели (с обычными и большими шляпками).

Дюбель фасадный с бортиком со стопорным шурупом и пресс-шайбой

Тарельчатый дюбель

Шаг 1. Вначале осматриваются поверхности цоколя. Для проверки поверхностей используется длинная железная или деревянная рейка.

Проверяется ровность стен

Рейка прикладывается в разных местах, оцениваются зазоры – допускается не более 4-5 мм. Выступы в обязательном порядке отмечаются и в дальнейшем удаляются.

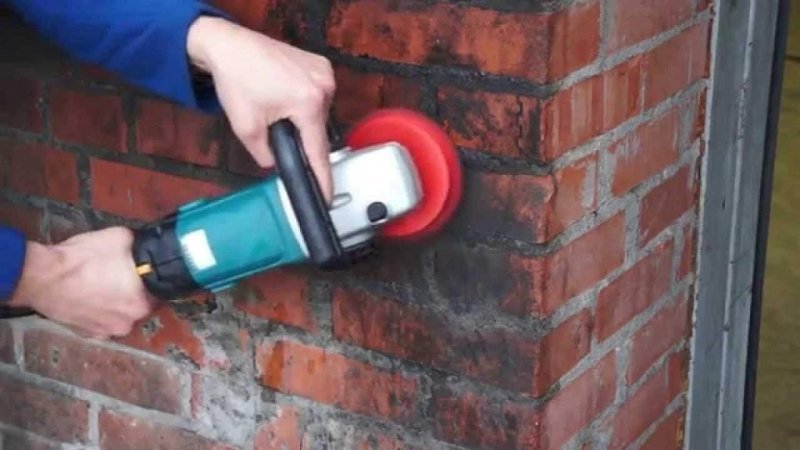

Удаление больших выступов болгаркой

Шаг 2. Размечается нижний ряд. Действовать нужно аккуратно и внимательно, это очень ответственный этап.

Фасад дома перед отделкой

Сама разметка выполняется следующим образом.

1. Определяется наивысшая точка нижней части цоколя, для чего используется лазерный уровень.
2. На всех углах здания делаются метки, затем по периметру отбивается горизонтальная линия при помощи веревки с синькой.
3. В самой низкой точке замеряется расстояние.
4. По уже готовой линии устанавливается стартовый профиль.

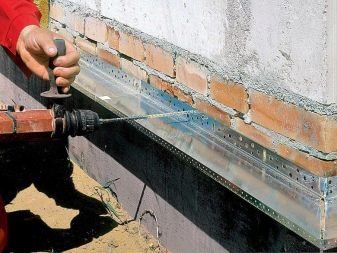

Как крепится стартовый профиль

В случае не горизонтальных отмосток профиль необходимо устанавливать по наклонной нижней линии цоколя. Вариант сложный, потому будем рассматривать именно его.

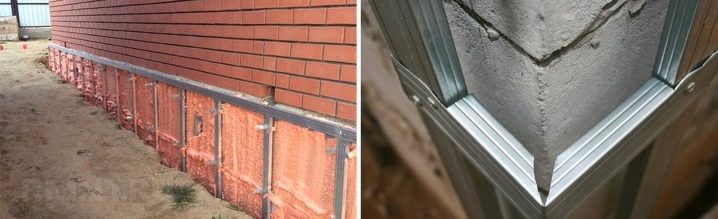

Схема нанесения монтажной пены

Шаг 3. Определяется перепад по линии горизонта, дабы уменьшить объемы отходов и выровнять положение элементов. При обрезке нужно следить, чтобы высота панелей была минимум в 2 клинкера, иначе негде будет фиксировать дюбеля. По данной высоте отбивается другая горизонтальная линия – именно по ней будет устанавливаться верхняя часть отрезанных элементов.

Шаг 4. Снимаются размеры первой панели (обязательно учитывается уклон), после чего по линии отрезается лишняя часть.

Клинкер режется болгаркой

Резка панели

Шаг 5. Плитка прикладывается к цоколю. Пока один человек удерживает ее, другой сверлит отверстия для дюбелей.

При отсутствии готовых углов их необходимо делать своими руками. С этой целью изнутри панели срезается теплоизоляция под углом 45 градусов, затем две плиты будут соединяться в месте среза. При резке плитки помните, что диск должен вращаться сверху вниз! Также используйте только алмазный диск для плитки.

Шаг 6. Перед установкой пластиковых частей дюбелей в утеплителе сверлятся отверстия, диаметр которых соответствует таковому у большой шляпки. Последние нужно утопить, чтобы они были вровень со всей поверхностью – так будет обеспечено правильное сцепление с замками.

Глубина сверления отверстий

Нельзя слишком сильно затягивать саморезы

Углы у пенополистирола острые, из-за чего усложняется соединение (клинкер задевает их даже при незначительном перекосе). Чтобы избежать этого, в местах, где плитка заходит сверху, ножом снимается небольшая фаска.

Установка панели на стартовый профиль

Зазор между землей и профилем обязателен

Монтаж первой термопанели

Шаг 7. После установки первой панели можно приступать к монтажу второй.

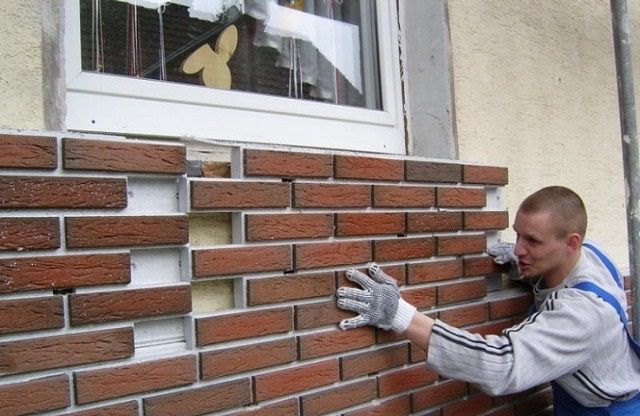

Монтаж второй термопанели

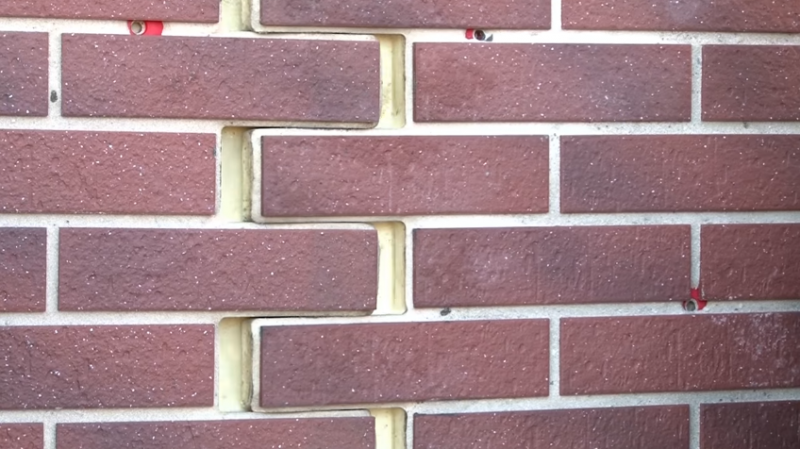

Стыковка панелей

Она прикладывается к цоколю, после чего ее положение проверяется ровной линейкой

Важно, чтобы панель была на одной линии с предыдущей. При необходимости удаляются мешающие выступы

Схема установки термопанелей

Шаг 8. Смонтированная панель фиксируется. По всей поверхности нужно закрепить минимум 6 дюбелей с обычной шляпкой (в швы между плитками), а в каждую выступающую часть – по дюбелю с большой. Положение панелей постоянно проверяется уровнем, все отклонения сразу устраняются.

Как проверяется вертикальность обшивки

Замечание по установке угловых элементов

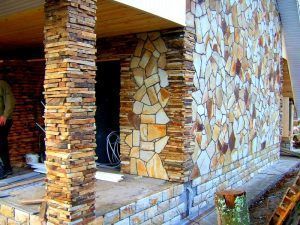

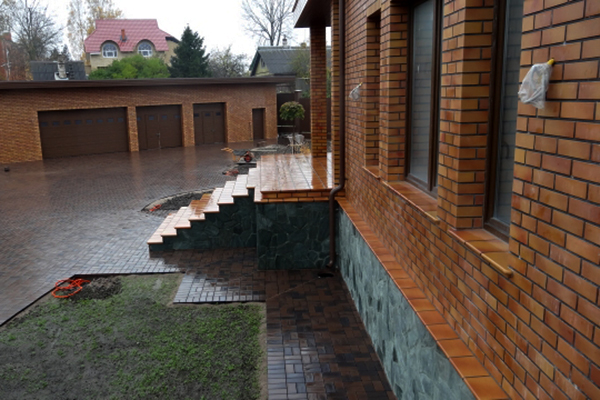

Фото стен после завершения отделочных работ

Что такое цокольные термопанели?

Они похожи на фасадные панели, но имеют ряд отличий. Изготовление происходит аналогичным способом: для этого используется полистирол или пенополиуретан.

Это легкие материалы, которые не утяжеляют вес панелей и в дальнейшем не оказывают чрезмерного давления на цоколь.

Производство происходит в специальной пресс-форме, в которой заранее деланы пазы под клинкерную плитку. Сначала заливается слой утеплителя, а когда он застывает, заливают слой внешней облицовки.

Во время изготовления исключается использование вредных для человека веществ. Главным отличием термопанелей от фасадных будет их размер.

Пенополиуретан, применяемый в качестве изолятора тепла, обладает хорошими свойствами:

• он легкий,
• не горит,
• устойчивый к воздействию химии и агрессивных веществ,
• а также противостоит появлению насекомых.

Технические характеристики материала

На этапе выбора термопанелей необходимо учитывать их технические характеристики:

1. Плотность.
2. Теплопроводность.
3. Паропроницаемость.
4. Поглощение влаги.

Теплопроводность материала должна быть наоборот, невысокой. Пенополистирол и пенопласт как раз обеспечивают данное свойство. Паропроницаемость панелей должна оставаться в пределах 0,05 мг/М×ч×Па: эта цифра всегда указывается производителем на упаковке панелей.

Влагопоглощение термопанелей должно составлять не более 1 кг/м³ влаги. Такой показатель дает возможность мастерам дополнительно не использовать гидрозащиту при установке материала.

В чем смысл облицовки цоколя термопанелями?

Казалось бы, массивный цоколь, верхняя выступающая часть фундамента, не нуждается ни в каком утеплении. Жилые помещения дома находятся выше его, и термоизоляционный слой никакой роли сыграть не сможет. Однако такое весьма распространенное мнение – ничто иное, как глубокое заблуждение.

Во-первых, именно массивность цоколя играет роль мощного «аккумулятора» холода.

Даже утепленный пол первого этажа не станет спасением от его проникновения снизу в жилые комнаты. Образуется прямой «мост холода», постоянно работающий на отвод тепла из помещений. Это – и невысокий комфорт в доме, и излишние затраты на отопление.

• Во-вторых, материал цоколя (камень или бетон) при глубоком промерзании зимой быстрее изнашивается, подвергается эрозионным процессам.
• В-третьих, облицовка цоколя – это еще и дополнительная его защита от атмосферных осадков, водяных брызг, грязи.

Не секрет, что попадающая на фасад и цоколь вода нередко содержит растворенные в ней агрессивные химические вещества, вызывающие или стимулирующие коррозионные процессы облицовочного материала.

И, в-четвертых, отделка цоколя – это дополнительный штрих в дизайнерском оформлении любого строения.

Термопанели для цоколя

Цокольные термопанели – это универсальны способ защитить цоколь и фундамент, а также придать зданию эстетичности. Несколько слоев различных материалов склеиваются специальным составом, что обеспечивает максимальный результат теплоизоляции и привлекательность отделки.

Производство цокольных термопанелей

Панели изготавливаются из теплоизолятора. Чаще всего в качестве него применяют пенополистирол. С его помощью удается достичь отличного теплоизоляционного эффекта.

Внешняя сторона обычно оформляется клинкерной плиткой. Этот вариант облицовки считается одним из самых долговечных и прочных.

Клинкерные термопанели

Клинкерные

Клинкерные цокольные термопанели под камень являются одними из наиболее популярных. Они обладают высокой механической прочностью. Этого удается достичь за счет применения при производстве особой глины и высокотемпературной ее обработке. Клинкер по своей прочности сравним с отделкой природным камнем. Он имеет высокий показатель влагостойкости, а также обладает отличной стойкостью к различного рода воздействию.

Также термопанели позволяют исключить появление мостков холода и промерзания цоколя. Что касается внешнего вида, то он остается неизменным длительное время, так как панели устойчивы к ультрафиолету.

Термопанели под кирпич

Под кирпич

Термопанели под кирпич клинкерный являются одной из разновидностей панелей для цоколя с утеплением. Они используются так же широко, как и варианты под камень. Такая отделка цоколя подходит для зданий, оформленных в классическом стиле. Термопанели могут отличаться по своим параметрам, а также оттенку. Благодаря обилию цветовых решений можно подобрать идеальный вариант под любой фасад.

Цокольный сайдинг

Является не менее востребованным материалом по сравнению с теми же панелями, и имеет много цветовых решений. Цена на сайдинг в несколько раз меньше, поэтому он имеет большую популярность у населения нашей страны. Далее мы познакомимся более подробно с этим материалом.

Достоинства

• Соединения не заметны, потому что панели плотно входят друг в друга;
• Материал является не токсичным и экологически чистым;
• Имеет высокую прочность, поэтому не боится ударов;
• Не расслаивается и не впитывает влагу;
• Не подвержен грибку и коррозии;
• Обладает поверхностью, которая устойчива к выгоранию;
• Не боится перепадов температур;
• Большой выбор;
• Не нуждается в дополнительном уходе;
• Простота монтажа, поэтому возможна установка своими руками;
• Длительный срок эксплуатации и красивый внешний вид.

Установка теплоизоляции под пластиковые панели

Недостатков у этого материала попросту нет.

Ассортимент видов текстур

Рынок строительных материалов готов вам предложить такие вариации панельного сайдинга:

• Под дерево. Имитация дерева выполнена настолько качественно, что даже имеет прожилки присущие древесине. Такой внешний вид, достигнут благодаря специальной технологии производства. Он отлично будет смотреться в сочетании со стенами из рубленого дерева, сделанными в старорусском стиле или кантри;
• Под кирпич. Облицевав цоколь такими панелями, никто не сможет догадаться, что это имитация, именно поэтому такая разновидность стала самой популярной. Её хорошо скомбинированные и подобранные цвета способны удовлетворить любые дизайнерские идеи. Такая облицовка имеет высокую надежность и в отличие от кирпича не потрескается на уголках;
• Под натуральный камень. Пластиковые панели для цоколя под камень полностью имитируют каменную кладку, с помощью них можно легко придать строению средневекового шарма. Этот материал отлично смотрится в комбинации – светлый камень имеющий темные наружные углы.

Фото широкого ассортимента пластиковых панелей

Разновидности

Согласно технологии изготовления термопанели для цоколя бывают стандартными или усиленными. Разница заключается в количестве слоев и типе применяемого утеплителя.

Усиленные

Это сильно повышает показатели физической прочности, стоимость материала также повышается. Этот вариант как раз рекомендуется мастерами для облицовки цоколя.

Так как нижняя часть цоколя принимает на себя высокие нагрузки, ей необходимо прочное основание, что сможет обеспечить ОСП-плита. Толщина утепленного наполнителя в этом случае равна 40-80 мм. Такой вариант не подойдет под утепление цоколя дома, зато будет более прочным чем стандартная панель.

Обыкновенные

Изготавливаются из 2 слоев материала – утеплителя и облицовки. В качестве отделки выступает:

• керамогранит;
• клинкерная плитка;
• глазурированная плитка.

Керамогранит для декоративного слоя выполняется из глины, которая обжигается в печи под воздействием высоких температур. Благодаря этому образуется фактурная поверхность. Плюс такой термопанели – ее схожесть с натуральным камнем при более доступной стоимости.

Глазурированная плитка в качестве отделки на панели обеспечит имитацию кирпичной кладки. Такой вариант часто используют в домах с высоким цоколем.

Монтаж термопанелей

Инструмент

Чтобы своими руками отделать цоколь термоплитами, необходимо подготовить следующие инструменты:

• Перфоратор;
• Болгарку;
• Шуруповерт;
• Строительный уровень;
• Шпатель для затирки.

Кроме того, понадобятся расходные материалы:

• Дюбели;
• Монтажная пена;
• Саморезы.

Панель для отделки углов

Установка панелей

Инструкция по монтажу панелей выгляди следующим образом:

По периметру фасада необходимо  отбить уровень высоты цоколя

Кроме того нужно уделить внимание ровности стен. Если имеются выступы, их следует сбить, при сильно нарушенной геометрии цоколя, необходимо выполнить обрешетку деревянными брусьями или металлическими профилями.
Затем по периметру отмечается линия начала отделки и по ней монтируется алюминиевый профиль – стартовая рейка

При этом необходимо оставить зазор между отмосткой и стартовой рейкой, чтобы предотвратить повреждение отделки.
Монтаж панелей начинается от левого угла строения. Обшивка фиксируется при помощи саморезов или дюбелей через пластиковые направляющие.
После монтажа первой панели, необходимо заполнить промежуток между панелью и стеной полиуретановой пеной, чтобы предотвратить циркуляцию воздуха под обшивкой.
Далее укладывается следующая панель, которая соединяется с предыдущей при помощи пазо-гребневого соединения. При необходимости, панель можно обрезать при помощи болгарки с алмазным диском.
Заключительным этапом работы является затирка швов морозостойкой специальной смесью. Затирать швы можно как сразу после монтажа панелей, так и спустя некоторое время. Главное, чтобы эта работа выполнялась при плюсовой температуре, причем среднесуточная температура должна составлять не менее +5 градусов.

Затирка швов

На этом облицовка цоколя термопанелями завершена. Если вся вышеперечисленная работа была выполнена верно, то поверхность сложно будет отличить от кирпичной кладки.

Пошаговая инструкция по установке панелей клеевым способом

Такие панели, как уже упоминалось, могут крепиться на неровные поверхности по причине отсутствия замков. Но клей позволит устранить лишь перепады в 10-20 мм, если они больше, то придется их предварительно удалять. Расчет количества материалов и нанесение разметки здесь те же, что и в предыдущем варианте.

Шаг 1. Вначале готовится клеевой состав в соответствии с инструкцией производителя.

Шаг 2. Клей наносится по периметру панели и в нескольких местах в середине с помощью шпателя. Толщина слоя – около 20 мм (можно больше или меньше в зависимости от неровностей).

Шаг 3. Установка панелей начинается с углов. Причем в данном случае отверстия проделываются до крепления плиты, а затем электродрелью нужно орудовать лишь в самом цоколе. Нельзя, чтобы панель прижималась или меняла свое первоначальное положение.

Для приклеивания термопанелей лучше использовать пенополиуретановый клей-пену

Шаг 4. Щели между соседними плитами в дальнейшем запениваются. Когда пена застынет, ее излишки следует удалить строительным ножом до стандартной глубины.

Нанесение пены

Схема нанесения пены

Нельзя наносить пену на все пространство между стеной и панелью

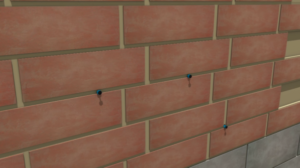

Установка дюбелей в высверленные отверстия

Монтажная пена на стыках панелей

Аналогичным образом устанавливаются все термопанели. Швы затираются по той же схеме, что описывалась ранее.

Особенности

Для наружного оформления фасадов городских зданий и загородных домов в основном предпочитают использовать цокольные панели, хотя существует масса вариантов выполнения такой отделки, например, при использовании искусственного или натурального камня, кирпича, штукатурки либо же окрашивания основания.

Востребованность панелей объясняется специфическими особенностями продукции. Изделия имеют высокие качественные характеристики, проверенные временем, поэтому панели приобретаются для обшивки цоколя, фронтов здания или же используются как фасадная стеновая продукция.

По сути, панели являются цокольным сайдингом, который выпускается из разных материалов, исходя из которых, продукцию можно разделить на виды.

Стоит отметить положительные особенности цокольных панелей:

• Технология изготовления изделий предполагает применение разнообразных добавок, благодаря которым продукция становится водонепроницаемой, устойчивой к высокой влажности, низким и высоким температурам.
• Преимуществом панелей, имитирующих каменную отделку, является тот факт, что между изделиями не прорастает со временем мох, и не образуется плесень на стыках, в отличие, например, от гранита.

• Сайдинг сохраняет свою первоначальную форму и расцветку очень долгое время, поскольку не склонен к деформации от сырости, которая иногда портит материал, поскольку он расположен близко к фундаменту, а также он не выгорает от ультрафиолета.
• Срок службы декоративных цокольных панелей составляет около 50 лет.
• Монтаж изделий к железобетонному основанию можно проводить даже в сильный мороз, достигающий отместки -45С.
• Все элементы, входящие в состав продукции, неопасны для здоровья человека, они не имеют запаха и не испаряют токсичных веществ.
• Панели отличаются высокими показателями прочности.

• Изделия имеют более доступную стоимость, в сравнении с древесиной или природным камнем.
• Разнообразие фактур сайдинга позволяет подобрать для отделки цоколя изделия, которые будут имитировать отделку кирпичной кладкой, камнем, деревом. Благодаря современным технологиям производители выпускают продукт внешне очень похожий на натуральный дорогостоящий материал.
• Монтаж панелей не требует серьезных трудозатрат, поэтому установку материала можно выполнить своими руками.
• Кроме того, что изделия устойчивы к развитию на поверхности и стыках микроорганизмов, они защищают основания от проникновения внутрь насекомых.
• Панели обеспечивают хороший отвод для конденсата, поэтому возрастает защита стен от сырости и промерзания.

Для формирования объективного мнения о товаре, необходимо отметить недостатки материала:

• В ходе выполнения монтажа изделий на ЖБИ с нарушением инструкций, когда не оставляются зазоры для линейного расширения продукции, панель может потрескаться.
• Некоторые виды при воздействии критически высоких температур, например, при пожаре, будут плавиться. Однако этот минус можно отнести и к преимуществам продукции, поскольку панели не будут выступать в роли источника огня.

Советы по монтажу термопанелей

Есть 2 способа монтажа, что обуславливается особенностями изготовления материала:

на каждую термопанель надвигается следующая, чтобы замки зацепились. Часть утепляющего материала в подобных панелях остается открытой, она закрывается при установке следующей плиты. В результате – достаточно прочный замок

Такие панели устанавливаются быстрее, но важно, чтобы цоколь имел идеально ровную поверхность. Кроме того, между цоколем и термопанелями по причине неплотного прилегания может возникнуть естественный воздухообмен, из-за чего эффективность утепления заметно снизится;

Монтаж фасадных термопанелей

соседние панели приклеиваются встык, вся площадь утеплителя закрыта плитками. Для фиксации используется монтажная пена или клей. Время, необходимое для монтажных работ, из-за этого увеличивается, однако цоколь не нужно предварительно выравнивать, да и конвекции воздуха между ним и термопанелями не будет (а значит, улучшится теплосбережение).

Способ монтажа панелей

Выбирая тот или иной способ, оцените не только то, каково состояние цоколя, но и собственные возможности. К примеру, если цоколь ровный, то предпочтение лучше отдавать первому методу. Но не забывайте, что в любом случае должны использоваться специальные дюбели.

Ознакомимся с доборными элементами, облегчающими монтажные работы.

1. Планки (финишная и стартовая). Необходимы для установки панелей в начале и конце работ. Не только украшают цоколь, но и защищают от попадания влаги.
2. Полосы с плитками, располагающимися вертикально. Необходимы для того, чтобы улучшить декоративные характеристики.
3. Углы (внутренний и наружный). Они, что очевидно, нужны для отделки углов, имеют высоту, соответствующую размерам термопанели. Бывают приставными и оснащенными замками, разной ширины, разных типов.

Панели и доборные элементы к ним

Угловая панель

Несколько разновидностей угловых элементов

Профиль цокольный/стартовый

Как установить сайдинг

В первую очередь нужно сделать замеры здания. Подсчитав площадь фасадных стен, вычесть из них площадь окон и дверей. Если возникают трудности с подсчетами, в помощь онлайн-калькулятор по расчету площади, их множество в интернете. Определившись с выбором материала и требуемым объемом, можно переходить к его приобретению.

Также необходимо подготовить нужные инструменты (шуруповерт, болгарка или универсальная ножовка, стремянка, рулетка, карандаш, строительный уровень), детали для крепления (дюбеля, шурупы), утеплитель, если планируется утепление.

Для установки сайдинговых панелей под кирпич можно нанять бригаду профессионалов или же сделать все самостоятельно, что сэкономит бюджет.

Но если решено, все делать своими руками, обязательно ознакомьтесь и следуйте инструкции, прилагаемой производителем к облицовочному материалу, иначе можно лишиться гарантии.

Сами монтажные работы имеют несколько этапов:

1. Установка каркаса.

Выделяются два материала используемые для обрешетки — метал и дерево. Металлический каркас надежней, прочней и выносливей. Деревянные решетки устанавливать легче и быстрее. Для металлической обрешетки необходимо приобрести, П-образный металлический профиль с цинковым напылением три метра в длину. Его сечение должно быть асимметричным параметрами 60×27мм. Обязательно на профиле должна быть укрепленная кромка гарантирующая прочность конструкции. А также нужны пластины для крепления, они закрепляются на стене, и на них фиксируется сам профиль.

Установка деревянного каркаса обходится дешевле. Требуются бруски 5х5 см или 5х8 см, и несколько металлических профилей, для того что б укрепить стартовые планки. Длина брусков в идеале должна соответствовать высоте стены (при вертикальной обрешётке) или длине стены (при горизонтальной). Влажность деревянного материала должна быть не выше 15%. Производить работу следует в сухую погоду. Иначе каркас деформируется, когда деревянные бруски высохнут.

Перед тем как приступить к установке каркаса, необходимо очистить стены от всевозможных выступающих элементов, веток мхов снять фонари и тому подобное. Начинать сооружать каркас нужно с максимально ровной установки стартовой планки. Если обрешетка вертикальная стартовая планка должна быть на каждом конце стен. На горизонтальной обрешетке планка должна находится на высоте 4 см от самого низа стены. А также нужно установить планки вокруг всех проемов.

Остальные планки или профили закрепляются на расстояние 40 см друг от друга. При использовании сайдинга из тяжелого материала, расстояние сокращается примерно вдвое. Если дом не из дерева, то предварительно нужно отмерить и просверлить отверстия для дюбелей. Все планки должны быть закреплены на одном уровне.

2. Укладка теплоизоляционного материала

Чаще всего используется волокнистые плитные утеплители, пенопласт, пенополистерол, мин. вата. Утепляющие плиты плотно прокладывают снизу вверх, дополнительно укрепляя их специальным клеем или дюбелями с зонтичной головкой. Между поверхностью утеплителя и краем бруска необходим зазор для вентиляции, минимум 2 см. Минеральную вату можно крепить на прямые подвесы. Сверху утеплителя накладывается полотно изолирующие от ветра и пара.

3. Крепление сайдинговых панелей.

Первый ряд панелей крепится к стартовой планке, которая находится внизу, далее процесс крепление продолжается снизу вверх. Для крепления, на панелях предусмотрены специальные отверстия под саморезы. Последующие ряды снизу соединяются с предыдущими, а сверху крепятся к обрешётке.

Перед установкой последнего ряда, нужно измерить расстояние от линии закрепленного сайдинга до карниза. Если в это рассеяние цельная панель не вместится, то нужно её обрезать до нужного размера, и установить на финишную планку.

Завершив работу, останется только подготовить сами панели (вытереть пыль, убрать заусенцы и т. д.).

Советы по монтажу термопанелей

Есть 2 способа монтажа, что обуславливается особенностями изготовления материала:

Монтаж фасадных термопанелей

соседние панели приклеиваются встык, вся площадь утеплителя закрыта плитками. Для фиксации используется монтажная пена или клей. Время, необходимое для монтажных работ, из-за этого увеличивается, однако цоколь не нужно предварительно выравнивать, да и конвекции воздуха между ним и термопанелями не будет (а значит, улучшится теплосбережение).

Способ монтажа панелей

Выбирая тот или иной способ, оцените не только то, каково состояние цоколя, но и собственные возможности. К примеру, если цоколь ровный, то предпочтение лучше отдавать первому методу. Но не забывайте, что в любом случае должны использоваться специальные дюбели.

Ознакомимся с доборными элементами, облегчающими монтажные работы.

1. Планки (финишная и стартовая). Необходимы для установки панелей в начале и конце работ. Не только украшают цоколь, но и защищают от попадания влаги.
2. Полосы с плитками, располагающимися вертикально. Необходимы для того, чтобы улучшить декоративные характеристики.
3. Углы (внутренний и наружный). Они, что очевидно, нужны для отделки углов, имеют высоту, соответствующую размерам термопанели. Бывают приставными и оснащенными замками, разной ширины, разных типов.

Панели и доборные элементы к нимУгловая панельНесколько разновидностей угловых элементовПрофиль цокольный/стартовый

Состав цокольных термопанелей

Для декоративной, лицевой, стороны используют клинкерные плитки.  Клинкер имеет повышенную надежность и долгий срок эксплуатации среди всех видов плитки.

Его изготавливают из особых сортов глины, которая обжигается на приборах высокого тока и давления. По прочностным характеристикам клинкер очень похож на гранит, а среди прочих отделочных материалов отличается высокой экологичностью материала.

Клинкер очень плохо впитывает влагу, процент поглощения не превышает 2,5. Устойчивость к температурным перепадам и воздействию влаги, химических и других веществ, делает его оптимальным вариантом по надежности и долговечности.

Пенополистирол обладает хорошей плотностью, до 40 кг на кубометр. Такой материал не будет гореть даже при открытом огне. Производители дают срок гарантии на клинкер от 50 до 70 лет. Более того, под воздействием солнечного света цокольная термопанель не будет выгорать или деформироваться даже при размещении на самом открытом для солнца месте.

Общие сведения

Термопанель с клинкерной плиткой представляет собой комбинацию отделочного материала и утеплителя. В качестве основы используется теплоизолятор из пеноплекса, пенополиуретана или пенополистирола. Каждый вид основы предназначен для разных поверхностей, что нужно учитывать при его покупке (см.также статью “Отделка цоколя дома панелями: преимущество и монтаж”).

Декоративная же часть панели выполнена из клинкерных плиток, причем, клинкер в данном случае выбран совершенно неслучайно. Среди различных видов керамической плитки этот материал отличается долговечностью и прочностью.

Для его изготовления используется особенный вид глины, которая проходит термическую обработку по старинной технологии. По прочности клинкерные плитки сопоставимы с гранитом или мрамором, однако, в отличие от последних, не создают радиационный фон.

Облицовку цоколя можно выполнять панелями толщиной 6 – 10 см. От этого показателя зависит и степень утепления цоколя. Товаропроизводители утверждают, что срок службы панелей может составлять от 50 до 100 лет. Кроме того, производители клинкера гарантируют, что в течение 100 лет он не изменит свой цвет.

Устройство термопанели

Достоинства

Термопанели обладают рядом положительных качеств:

• Фасадная клинкерная плитка при определенной температуре впрессовывается в пенополистироловое основание замковым способом, благодаря чему между ним и клинкером нет клеевого состава. Это обеспечивает надежность изделия, так как любой клей со временем разрушается, каким бы он прочным ни был.
• Не происходит конденсация влаги на поверхности панели или стены, так как точка росы расположена в толще панели.
• Отсутствие мостиков холода. Благодаря высокой точности изготовления изделия, обеспечивается не только простота монтажа, но точное совпадение пазо-гребневых соединений. После монтажа панелей, они становятся одним целым, в результате чего получается не только безупречный внешний вид, но и полноценная теплоизоляционная система.
• Плотность соединения также обеспечивает водонепроницаемость отделки даже при косом дожде.
• Нет внутренних напряжений. Цокольные термопанели с клинкерной плиткой крепятся при помощи пластиковых направляющих. Благодаря этому в них не возникает напряжений, которые могли бы привести к разрушению материала.
• Имеется большой выбор фактурных решений и цветовой гаммы.
• Легко моются и не требуют специального ухода.
• Устойчивы к воздействию грибка и плесени.

Термопанель с затертыми швами

Недостатки

Определенными недостатками обладает каждый материал, в том числе и термопанели (см.также статью “Цокольные пластиковые панели – простой способ отделки фундамента”).

Для объективности, следует о них сказать:

• Практически все производители продают панели с незатертыми швами. Работа эта достаточно дорогостоящая и требует определенного навыка. Но, даже если выполнять затирку вы собираетесь самостоятельно, все равно придется на нее существенно потратиться, так как цена на состав составляет около трех евро за квадратный метр.
• Все панели имеют некоторую кривизну, что обусловлено технологией производства.
• Относительно высокая стоимость материала.

На фото – установка термопанелей

Производители

На современном рынке пользуются популярностью следующие компании, которые занимаются выпуском цокольных панелей: Novik, VOX, Docke, «Альта-Профиль».

Продукция бренда Novik выделяется изделиями, выполненными под камень, панели имеют невысокую стоимость. В составе полимеров, используемых для изготовления продукции, присутствует тальк.

ФирмаVOX выпускает самые тонкие изделия для облицовки цоколя, имитирующие кирпичную кладку.

Для выпуска панелей Docke используется технология литья, поэтому изделия имеют небольшой эксплуатационный срок.

Панели «Альта-Профиль» представлены на рынке, как продукция, имеющая самую большую толщину, что влияет на стоимость облицовочных изделий.

Технология и этапы облицовки цоколя клинкерной плиткой

Плиткой можно облицевать бетонную, кирпичную или деревянную стену. Материал достаточно тяжелый – вес одного квадратного метра – в среднем 40-70 кг. Применяется два способа укладки – по металлическому каркасу с креплением оцинкованными кляймерами или приклеивание непосредственно к поверхности.

В первом случае работы проводят по схеме, характерной для монтажа вентилируемых фасадов:

• Устанавливают несущую обрешетку из вертикальных и горизонтальных направляющих. Их изготавливают из коррозионно-стойкой стали, не подверженной разрушению от влаги. Крепят к фасаду металлическими или химическими анкерами.
• Монтируют клинкерную плитку в горизонтальные профили, для этого она должна иметь специальные пазы. Между стеной и поверхностью образуется зазор, который можно предварительно утеплить.

“Мокрый способ” в техническом плане проще:

1. Подготавливают поверхность цоколя.
2. Грунтуют и размечают ряды.
3. Монтируют плитку на клей, соблюдая геометрию.

Если стену утепляли плитами пенополистирола или минеральной ваты, по ним монтируют сначала армирующую сетку, затем клеят клинкерную плитку.

Украсьте свой цокольный этаж
