Зачем нужен комнатный термостат для газового котла

Подключение термостата к котлу: инструкция

Для получения точных результатов измерения, важно правильно выбрать место монтажа:

• не рекомендуется установка рядом с окнами, входными дверьми, каналами вентиляции, климатической техникой и другими объектами, способными повлиять на температуру воздуха в месте монтажа;
• не рекомендуется установка слишком высоко, у потолка, или слишком низко к полу, поскольку нагретые воздушные массы концентрируются у потолка, а при отсутствии теплого пола, температура в нижней плоскости помещения заметно ниже. Оптимальная высота установки – 1,5 метра от уровня пола;
• не рекомендуется монтаж рядом с движущимися или создающими механические удары объектами (двери, прикасающаяся к стене мебель);

Алгоритм подключения и монтажа всегда указан в инструкции к прибору. Для примера рассмотрим как установить механический Cewal RQ-10:

Фото	Описание процесса
	Снимаем вращатель регулировки температуры
	Сняв лицевую панель, откручиваем соответствующие винты
	Производим монтаж конструкции на стену через соответствующие отверстия, указанные в инструкции

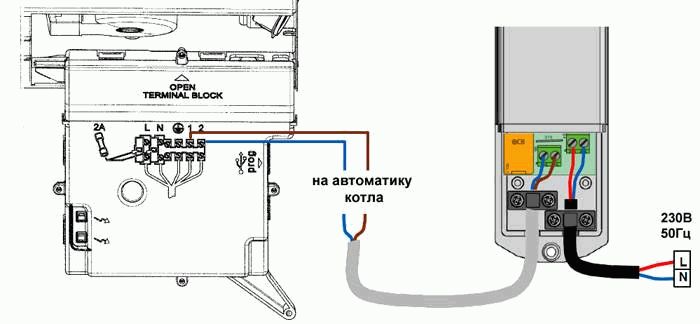

	Согласно схеме из инструкции, произведите подключение контактов. Для модели Cewal RQ-10 эта схема указана на фото.
	Дополнительно. Между контактами «TA» платы некоторых котлов может быть перемычка, ее необходимо заменить  на двужильный изолированный кабель сечением проводника 0,5-0,75 мм2.

Большинство современных термостатов питается от батареек типа АА, но если необходимо питание от электросети, схема его организации выглядит таким образом:

Все современные модели терморегуляторов имеют в комплекте инструкцию с подробным, схематическим описанием алгоритма установки, подключения и настройки. Однако для этого в любом случае нужны базовые навыки работы с электрикой.

Комнатный термометр с жидкостью

До сих пор одними из самых доступных датчиков измерения температуры считаются заполненные термометры. В тубу добавляется жидкость, которая чувствительна к изменению температуры, чаще всего это окрашенный спирт или ртуть. Под изменением температурного уровня снаружи тубы, жидкость расширяется и поднимается, по таблице-циферблату можно определить, какой уровень температуры сейчас в помещении. Этот способ хорош, если не требуется высокая точность, ведь при использовании такого измерителя возможна погрешность почти в градус, к тому же, спиртовые модели очень быстро теряют показатели при резком изменении температур, их сложно зафиксировать.

Фото — Комнатный термометр с жидкостью

Жидкость должна иметь относительно большой коэффициент теплового расширения, так что небольшие изменения в температуре приведет к обнаруживаемым изменениям в объеме. Материал трубки – стекло, иногда закаленное, но обязательно прозрачное, чтобы можно было видеть маркированную таблицу. Раньше ртуть была более распространена, но её уровень токсичности слишком высок, что может привести к непоправимому ущербу при бытовом использовании.

Хотя заполненные регуляторы являются самыми простыми и дешевыми вариантами для измерения температуры, они также отличаются недолговечностью в виду своей хрупкости. Также их редко применяют при осуществлении даже небольших производственных процессов, т.к. нет возможности регулировать их работу в автоматическом режиме.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Обвязка открытой самотечной системы в частном доме

Она состоит из единственного прибора – открытого расширительного бака, функции которого сводятся к следующему:

1. Компенсация избытка нагревшейся воды.
2. Предохранение от скачков давления в системе.
3. Отведение воздуха и пара в случае закипания теплоносителя.

При подборе объема бака используются уже знакомые 10% от общего объема воды в системе, с небольшим запасом. Наиболее оптимальной точкой монтажа бачка выступает верхушка отопительного контура. Сразу за емкостью устанавливается разгонный коллектор: так называют вертикальную область разлива после котла. Чтобы воздушные скопления могли без проблем выходить в атмосферу, а вода текла самотеком, участку системы между баком и теплообменником сообщается небольшой уклон. Для удобства восполнения постоянно испаряющегося теплоносителя бак нередко оснащается подачей холодной воды.

Как выбрать комнатный термостат для электрокотла

Способ крепления и подключения

По технике крепления и подключения к электрокотлу различают проводные и беспроводные приборы.

Проводные термостаты все так же могут быть установлены в любом помещении, могут иметь любой функционал, но требуют проводного соединения непосредственно с электрокотлом. Их стоимость ниже, а провод для подключения в большинстве случаев идет в комплекте.

Беспроводные регуляторы температуры состоят из пульта управления и приемника радиосигнала, соединяемого с электрокотлом проводным способом. Преимущества очевидны: при размещении термостата в отдаленном от места установки электрокотла помещении не требуется прокладывать через весь дом дополнительный электропровод.

Согласно практике, предназначенный для бытовой техники радиосигнал частотой 433 или 868 МГц не оказывает влияния на другую электронику в доме, беспроблемно передается через любые стены на расстояние 20 и даже 30 метров. Недостатком является необходимость дополнительного питания пульта управления, обычно это 2 стандартные батарейки типа АА.

Функциональность

Стандартные простые модели имеют только переключатель «вкл/выкл» и вращатель (или кнопки «+» «-«) для установки температуры.

Для существенной экономии лучше выбрать более дорогой программируемый термостат, который окупится за первые несколько месяцев использования. С его помощью можно снижать температуру в помещении до 15-16°C, когда все ушли на работу, или до 18-19°C на ночь. Достаточно единожды настроить несколько шаблонов работы электрокотла, длительность которых может быть в пределах от 8 часов до 7 суток.

Наличие Wi-Fi или GSM-модуля

Встроенный GSM-модуль позволяет получать с помощью SMS сообщений уведомления о работе отопительной системе или о произошедшей аварийной ситуации, которую вы сразу же сможете решить. Таким образом теплоноситель не замерзнет во время длительного отсутствия хозяев.

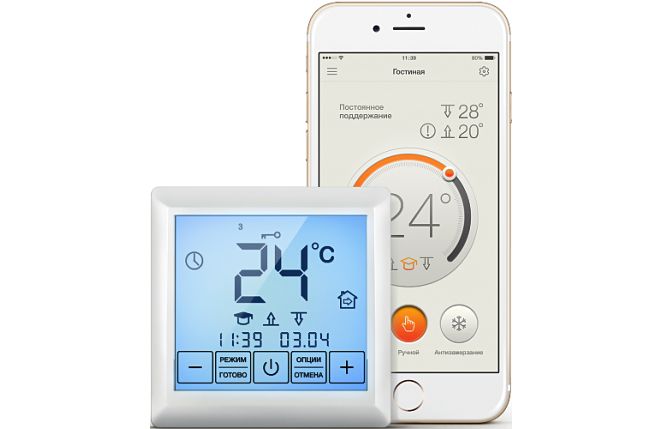

Наличие Wi-Fi позволяет управлять работой электрокотла через приложение на смартфоне. Также через Wi-Fi сеть можно подключить термостат к системе умного дома или связать несколько дополнительных датчиков температуры (в том числе и теплого пола). Наличие Wi-Fi и GSM не влияет на эффективность и экономичность системы отопления, но повышает комфорт ее использования.

Защита и безопасность

В бюджетных и даже в некоторых моделях электрокотлов среднего ценового сегмента могут отсутствовать базовые элементы безопасности такие, как защита от перегрева, режим предотвращения замерзания или защита от остановки циркуляционного насоса. Тем не менее, все эти элементы есть даже во многих простых моделях терморегуляторов в ценовом диапазоне 1 000-1 500 руб.

ТРВ

Под данной аббревиатурой скрывается особый вид элементов – термостатические вентили. Данные устройства не управляют напрямую котлом. По своей структуре они лишь уменьшают поток воды, идущий через батарею, да и только в случае повышения температуры выше нормы. Чаще всего ТРВ монтируются в местах, где уровень давления воды наименьший. Термостатические вентили данного типа, как и комнатные, не рекомендуется устанавливать под крышки и другие дизайн-приспособления. Дело в том, что при нарушении циркуляции воздуха в помещении устройство не будет измерять точный уровень нагрева системы, соответственно, будет бесполезным в вашем доме.

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Фото: образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Котел с контроллером температуры

Газовые котлы – самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Схема включения двухконтурного котла

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

ТОП термостатов 2017–2018

Изучив мнения потребителей и проанализировав информацию нескольких авторитетных интернет-изданий, ежегодно составляющих рейтинговые перечни наиболее обсуждаемых моделей климатического оборудования, несложно сделать вывод о популярности термостатов таких марок, как:

Bosch

При этом в компании считают, что лучший терморегулятор для газового котла Bosch – разумеется, Bosch. И, хотя в сети так немало информации о благополучном симбиозе климатической техники этого производителя с термостатами иных компаний. Однако, например, программный цифровой терморегулятор «Бош» определенно заслуживает внимания. Модель снабжена цифровым дисплеем, имеет калибровку температурного датчика, имеет резервные варианты питания. Прибор может регулировать температуру в помещении в соответствии со временем суток и днями недели.

Регулятор температуры CR10

В видео подробно рассказано о регуляторах Bosch серии EMS.

Ariston

Также, выбирая комнатный термостат для газового котла аристон, стоит обратить внимание на термостаты, предлагаемые этой итальянской компанией. Среди них можно встретить и модели, способные программировать необходимый температурный режим не только на неделю вперед, но и на любой час предстоящей недели

Есть и менее сложные, зато более дешевые варианты, «умеющие» задавать желаемый температурный режим на ближайшие 24 часа. Тем не менее, доступность почасового программирования помогает хозяевам дома решать немало проблем, включая и экономию газа и электричества.

Владельцам котлов «Аристон» предлагаем присмотреться к пульту управления Sensys.

Пульт управления Ariston Sensys

Преимущества:

• полный контроль системы через протокол bridgenet;
• простая настройка/управление параметрами системы;
• регулирование температуры;
• отображение параметров гелиосистемы (если подключена);
• отображение отчета энергоаудита (кВт), производительность гелиосистемы, сокращение выбросов CO2, запаса горячей воды;
• электронный датчик комнатной температуры;
• простое в управлении суточное и недельное программирование режима отопления;
• простое в управлении суточное и недельное программирование режима ГВС (в случае подключения к одноконтурному котлу внешнего бойлера).

Protherm

Эта компания также рекомендует подключение термостата к газовому котлу «Протерм» только при использовании «родных» моделей. На это имеется ряд причин. Например, благодаря специальной коммутационной шине eBus, терморегулятор может контролировать модуляцию газовой горелки. Термостаты других производителей подключаться таким образом к котлу «Протерм» не могут. Кроме этого, на дисплее некоторых моделей от Protherm можно увидеть не только заданные режимы работы котла, но и коды возникающих ошибок. К тому же система при необходимости, способна сама перезапустить котел. Таким образом регулируется температура котла.

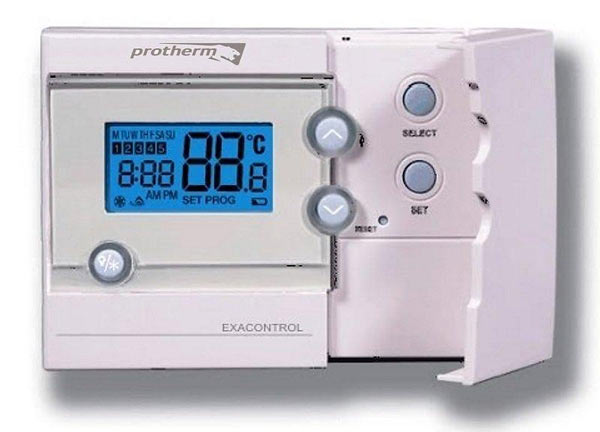

Комнатный регулятор температуры Exacontrol 7 для котлов Proterm

Buderus

Подключение комнатного термостата к газовому котлу «Будерус» также создаст меньше проблем, если речь идет о приборе, выпускаемом этой же компанией. Тем более что разработчики предусмотрели простой и интуитивно понятный интерфейс для прибора.

Программируемый комнатный термостат Simple MMI 7 Days – с коммуникацией по протоколу OpenTherm. Предназначен для полного управления котлом и комфортного управления температурой в помещении

RQ

Если удалось приобрести комнатный термостат rq10, подключение к котлу той же марки не составит труда. Тем более что качество этой техники редко вызывает нарекания.

Комнатный механический термостат CEWAL RQ10

Ferroli

Комнатный термостат для газового котла Ferroli – весьма удачная разработка итальянской компании.

Беспроводный аналоговый двухпозиционный терморегулятор Ferroli FABIO 1W (вкл/выкл) с суточным программированием

Baxi

Также в тренд вышел терморегулятор для газового котла Baxi, – удобный в установке и управлении, также отличающийся интуитивно понятной системой регулировки и обеспечивающий значительную экономию владельцам дома.

Механический комнатный термостат BAXI используется для определения комнатной температуры и передачи данных котлу, обеспечивая обратную связь. Регулирует температуру помещений в пределах от 8°С до 30°С

Разновидности приборов

Выбор выносного термостата для газового котла основан на учёте нескольких характеристик, к числу которых относится тип подключения. Бесперебойную работу обеспечивает контактирование выносного модуля с устройством, управляющим работой газового котла. С конструктивной точки зрения существует пара основных вариантов:

• кабельные модели, подключаемые к газовому котлу посредством проводов;
• беспроводные модели с дистанционным способом обслуживания.

Механический

• долговечность;
• низкая стоимость;
• возможность ремонта;
• устойчивость к перепадам напряжения.

К основным недостаткам механики можно отнести не слишком точную настройку и вероятность погрешности в пределах 2-3оС, а также необходимость периодически осуществлять корректировку показателей в ручном режиме.

Электронный

В большинстве случаев электронные термостаты для газовых котлов представлены выносным датчиком с дисплеем и особым регулирующим элементом, отвечающим за функционирование котла. В настоящее время с этой целью используются модели с таймером, отслеживающие температуру воздуха и изменяющие её согласно нужному графику, а также электронные аналоги. Основные преимущества электронных устройств:

• дистанционное управление;
• самая минимальная погрешность;
• возможность монтажа в любом помещении;
• регулировка температуры воздуха согласно графику;
• максимально быстрая реакция на температурные изменения.

Практически мгновенное реагирование на изменения температуры воздуха в помещении позволяет обеспечить существенную экономию энергоресурсов. К недостаткам можно отнести только достаточно высокую стоимость таких современных приборов.

Программируемые

Так называемая «умная» техника отличается достойной функциональностью, которая включает в себя контроль температурного режима, почасовую корректировку и программирование согласно дням недели. Особой популярностью пользуются жидкокристаллические модели, имеющие очень удобный и интуитивно понятный интерфейс, а также Wi-Fi встроенного типа.

Важные достоинства программируемых моделей:

• наличие функции «день-ночь»;
• значительная экономия энергоресурсов;
• программирование режима на длительное время;
• возможность дистанционного управления всей системой.

Газовые отопительные котлы снабжаются устройствами со встроенными сим-картами, что позволяет вносить коррективы посредством самого обычного смартфона. К недостаткам любых программируемых моделей пользователи относят достаточно высокую стоимость этих приборов.

Проводные и беспроводные

Для проводных термостатов характерно наличие механического или электронного управления. Такие устройства фиксируются только посредством проводной системы, предназначенной для соединения с газовым отопительным оборудованием. Диапазон действия, как правило, не превышает 45-50 метров. В последние годы всё чаще монтируются программируемые модели комнатных термостатов проводного типа.

Беспроводные устройства включают в себя рабочую часть для монтажа непосредственно возле прибора отопления, а также отслеживающий элемент с дисплеем. Датчики могут оснащаться дисплеем-сенсором или управлением кнопочного типа. Функционирование обеспечивается радиоканалом. Наиболее простые модели способны отключать или подавать газ. В более сложных устройствах предусмотрено также наличие специальной программы для настроек с целью внесения изменений в заданные параметры.

Терморегулятор для котла отопления (регулятор температуры): виды и рекомендации по выбору

Когда в доме проведена система отопления при помощи газового котла, регулировать оптимальную температуру помещения приходится вручную. Причем такой вариант обогрева очень чувствителен к погодным изменениям. Как только на улице становится холоднее, приходится увеличивать температуру теплоносителя. Даже дорогие модели, имеющие высокий уровень автоматизации, требуют этих действий. Чтобы избавить потребителей от такой работы, производители выпустили терморегулятор для котла отопления (регулятор температуры).

Варианты «умных» устройств

Терморегулятор для котла отопления (регулятор температуры): как он работает

Установленная система отопления от газового котла производит нагрев помещения до выставленной температуры вне зависимости от уровня жары или холода внутри. При этом человек хорошо ощущает на себе суточные перепады погоды, если не меняет режим вручную.

Вариант установки термостата

Чтобы устранить эту проблему в небольшом доме без второго этажа, хватает смонтировать один терморегулятор в проходной комнате.

Обратите внимание! Необходимо правильно подключать и монтировать устройство, чтобы оно корректно работало и подавало сигнал на котел. В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором

По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия

В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором. По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия.

Схематичная работа датчика

Терморегулятор выполняет задачу включение и отключения системы отопления при достижении заданной температуры автономно, без участия человека. Простая схема включает в себя два контакта, провода которых проведены к котлу и подключены к клапану.

Вариант подключения оборудования

Когда прибор включен, последний элемент находится в открытом состоянии. Когда происходит замыкание, прекращается подача топлива к горелке и пламя останавливается. В обратном процессе возгорание происходит от запальника.

Газовый настенный двухконтурный котел с закрытой камерой сгорания. В чем его особенности, преимущества и недостатки, как правильно его выбрать и установить – читайте в данном обзоре.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

• частое проветривание;
• яркие солнечные лучи, которые поступают через окна;
• резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Устройство термостата

Конструкция термостатов всех видов и производителей имеет общую схему. Устройство содержит три основных блока: температурный датчик, настроечный блок, блок управления. Термочувствительный элемент устройства выполняет контроль уровня температуры окружающей среды.

В случае изменения температуры в ту или иную сторону фиксируются сенсором и передаются в виде электрических сигналов в блок управления, который преобразует сигнал по заданной программе и передаёт команды на устройства исполнения: электромагнитному реле, механическому клапану прибору, обрабатывающему сигнал.
