Какие бывают терморегуляторы — типы и виды

Устройство и предназначение

Если установлен регулятор температуры воды в системе отопления, он подстраивается под создавшуюся потребность скорость прохода теплоносителя в радиатор. Смонтировав подобное устройство вместе со счетчиком тепла, можно сэкономить и сократить непроизводительный расход энергии. В зависимости от потребностей и возможностей жильцов стоит покупать модели с ручным программированием температуры на день и на ночь либо с заранее запланированными параметрами микроклимата на конкретные дни. Эти функции могут сочетаться между собой. Тогда удастся как исключить лишний прогрев в теплые часы, так и оперативно подготовиться к приближающимся морозам или оттепелям.

Различия выражаются во многом по тому, каким конкретно образом реализован термодатчик, каков его основной принцип работы. Часть моделей измеряет температуру воздуха в комнатах, а другие ориентируются на прогрев воды в магистрали. На точности измерения и подстройке под реальную потребность это не отражается. Главное, чтобы были учтены все нюансы и тонкости. Слишком точная аппаратура в большинстве случаев не нужна, так как она только нагружает личный бюджет.

Каждое помещение может оборудоваться своим термостатом, допускается даже применение устройств различных марок и моделей. Сигнал на управляющее реле может поступать от датчика, измеряющего температуру теплоносителя в радиаторах. Но такая схема считается устаревшей и не отвечает последним техническим требованиям. Терморегулятор несовместим принципиально с батареями из чугуна. Лишь если в помещении установлены радиаторы более современного образца, допускается применять его.

Нужно понимать, что терморегуляторы не являются каким-то «волшебным» средством; с их помощью нельзя извлечь из отопительной системы больше энергии, чем она способна подать. А вот сократить потребление тепла либо увеличить его до максимума по мере необходимости они вполне способны. Типичная конструкция включает не только вентиль и блок, принимающий сигналы с пульта управления. Очень важными элементами оказываются термический клапан и термоголовка. Подбор деталей производится сообразно величине трубопровода и типу обогревательной системы.

Кроме уже названных компонентов, в состав терморегулятора могут входить:

• разборное соединение;
• золотник;
• компенсирующий блок;
• накидываемая гайка;
• закрепляющее кольцо;
• шкала, по которой настраивается температура.

Teplolux MCS 350 Wi-Fi

Терморегулятор, предназначенный для контроля температурного режима отопительных котлов. Одной из важнейших особенностей является поддержка протокола Wi-Fi и возможность управления со смартфона. Также к числу отличительных признаков можно отнести большой сенсорный экран. Во время бездействия клавиши блокируются. Стоимость устройства составляет 4551 рубль.

Teplolux MCS 350 Wi-Fi

Установка терморегулятора предоставляет возможность получения полного контроля над температурой, на величину которой влияет различное нагревательное оборудование. Приобретение устройства с выносным датчиком позволит повысить точность измерений. Ещё раз узнать о том, что это такое, можно из представленного видео.

Watch this video on YouTube

Предыдущая ИнженерияБиотуалет для дачи – современный подход к организации санитарной зоны
Следующая ИнженерияСигнализация GSM для дома, гаража и дачи — как защитить своё имущество дистанционно

Классификация терморегуляторов

Общепринятой классификации не существует, поэтому попробуем разделить терморегуляторы для системы горячего водоснабженияусловно.

По принципу действия управляющих систем

1. Пневмо- или гидромеханические, прямого действия. Это самые простые регуляторы. В них используются сильфоны, наполненные жидкостью, газом изменяющими свой объем в зависимости от температуры. Сильфон при этом удлиняется или укорачивается и приводит в действие исполнительный механизм. Так работают и регуляторы на батареях отопления.

Устаревшая система, но благодаря простоте врезки используется до сих пор. Еще одним достоинством таких регуляторов является их независимость от электропитания, которое просто им не нужно. Блок управления у них чаще всего тоже отсутствует.

1. Пневмогидромеханические с командными трубопроводами непрямого действия. В них тоже чаще всего используются сильфоны датчики.Но для передачи и усиления сигнала от них используются импульсные трубопроводы и давление сетевой воды. В отличие от предыдущей разновидности могут работать на более мощных системах ГВС с трубопроводами большого давления.
2. Электромеханические. В них исполнительные устройства уже с электрическим приводом (двигатель или соленоид) и имеется бок управления. Для связи их с датчиком могут устанавливаться промежуточные реле.
3. Электронные. Наиболее распространенная на сегодня разновидность. В них работой системы управляет электронная схема. Он может быть аналоговой (почти не встречается) или цифровой. Современные терморегуляторы для горячего водоснабжения обычно включают в свою электронную схему микроконтроллеры и благодаря программному управлению их очень легко перенастраивать.

По схеме установки терморегуляторов

Схемы установки регуляторов определяются врезками датчиков и исполнительных устройств. Блок управления, если он есть, как и понятно, монтируется в любом удобном месте.

По месту врезки датчика

Есть несколько вариантов:

1. Врезка на выходе горячей воды из теплообменника. Это наиболее распространенный способ, он прописан почти во всех руководствах по эксплуатации терморегуляторов. Тем более второй нижеописанный способ невозможен при системе ГВС без рециркуляции, так как обратка там отсутствует. Недостаток в том, что нужно учитывать остывание на пути к потребителю и немного завышать температуру настройки.
2. Врезка на обратке трубопроводов горячей воды. Способ применяется редко, но только он может обеспечить соответствие заданной температуры на всех точках разбора воды.
3. Врезка на подаче сетевой воды. Используется пи установке простейших регуляторов, в которых исполнительное устройство находится в одном корпусе с датчиком. Врезка на подаче обычно применяется когда теплоноситель и горячая вода в бойлере движутся противотоком и температура последней на выходе почти равна температуре подачи.
4. Врезка на обратке сетевой воды. Используется если в бойлере вода и теплоноситель движутся в одном направлении, в этом случае горячая вода на выходе будет нагрета до температуры обратки.

По местам врезки исполнительных устройств

Существуют четыре схемы установки исполнительных устройств терморегуляторов:

1. Двухходовое (кран задвижка вентиль и т.п.) исполнительное устройство монтируется на трубопроводах сетевой воды подкаченной к бойлеру. Исполнительное устройство перекрывает сечение обратки или подачи. Это простейшая схема врезки наиболее часто используемая.
2. Исполнительное двухходовое устройство устанавливается на байпасе сетевой воды перед бойлером и, при открытии за счет перепуска части потока мимо, уменьшает поток через теплообменник. Так врезают реже всего.
3. Врезается трехходовой кран или подобная ему арматура с приводом. Он одновременно перепускает часть потока через байпас и прижимает подачу на теплообменник. Самый выгодный вариант, так как обеспечивает эффективное регулирование и минимально влияет на режимы других узлов отопительной сети.
4. Два двухходовых запорных устройства устанавливаются на подаче или обратке теплоносителя и байпасе. Работает система точно так же как и с трехходовым краном (являясь его имитацией). Требует более сложной схемы управления.Схема применяется редко.

Дополнительно можете просмотреть видео в этой статье, где рассказываться о подобных системах. Дальше разберем несколько промышленно выпускаемых и используемых на сегодняшний день терморегуляторов, а также одно устройство для самостоятельной сборки.

Различные режимы работы и модификации

Регуляторы ГВС имеют в своём составе две различные модификации. Первая из них даёт возможность использовать устройство только как температурный регулятор горячей воды, вторая же помимо основной функции даёт возможность протекции от опорожнения системы. Первая модификация соответственно более простая и имеет в своём составе только регулирующий клапан, его привод и управляющее устройство. При заданной температуре все подвижные части прибора пребывают в неподвижном состоянии, а при её превышении происходит изменение объёма баллона регулирующего устройства и перемещению затвора устройства исполнительного. В отличие от неё, на ‘защитной’ модификации дополнительно установлен универсальный регулятор давления прямого действия- УРРД, защищающий от перепадов давлений. При этой схеме давление в обратном трубопроводе меньше, чем в локальной системе отопления. За счёт этого, во время падения давления нарушается равновесие действующих сил, и затвор перекрывается. При нормализации давления автоматический регулятор сам перейдёт в состояние поддерживания необходимой температуры.

Разновидности приборов

Устройства, предназначенные для контроля, отличаются конструкцией, но принцип работы регулятора температуры одинаков. В них могут быть задействованы механические, электронные узлы, либо их комбинации. Сейчас на рынке представлены 4 разновидности компактных комнатных приборов:

• механические;
• электронные;
• программаторы;
• беспроводные, радиоуправляемые.

Модели используются для систем теплых полов, для батарей отопления, для электрообогревателей и котлов.

Механические регуляторы

Это самые простые, практически безотказные модели. Все настройки в них делаются вручную. Терморегуляторы, предназначенные для систем отопления, различаются чувствительной средой, которая находится внутри сильфона. Поэтому механические устройства в продаже можно найти двух видов — жидкостные и газонаполненные. Первые приборы отличаются низкой ценой, вторые — большей надежностью.

У газонаполненных моделей лучшая скорость и плавность реакции на изменение температуры. Другое преимущество — минимальное влияние параметров теплоносителя на газовую среду сильфона терморегулятора. Для жидкостных регуляторов характерна большая точность передачи давления на шток.

К минусам механических терморегуляторов относится:

• необходимость ручной настройки, она часто требует корректировки;
• некоторая неточность температурных показателей, отличие от реальной температуры воздуха или воды может составлять 4-5°.

Главное преимущество таких регуляторов — приемлемая цена. Долговечность — второй плюс, так как в простейшей конструкции практически нет элементов, которые могут неожиданно выйти из строя. Другие модели имеют аналогичный принцип работы регулятора температуры, однако их оснащение более сложное.

Электронные термостаты

Эти устройства стоят дороже, зато они предоставляют хозяевам возможность не беспокоиться о постоянном контроле их работы. В таких регуляторах предусмотрена настройка с плавным изменением параметров в определенное время суток. Им не нужна какая-либо корректировка в случае повышения либо понижения температуры за окном.

Все необходимые показатели можно увидеть на информативном дисплее. Он бывает кнопочным или сенсорным. Для удобства владельцев в комплект входит пульт дистанционного управления. Недостатки моделей — более высокая стоимость, риск поломки электроники.

Регуляторы-программаторы

Программируемые термостаты — довольно дорогие устройства, которые имеют несколько режимов и программ. Зато с их помощью возможен постоянный контроль отопительной системы, создание максимально комфортного микроклимата, настройка для экономии энергоресурсов.

Аналоговые приборы имеют систему Wi-Fi, позволяющую отслеживать и контролировать работу через смартфон или планшет. Однако за максимальное удобство придется заплатить большую сумму. Других недостатков, помимо возможного отказа довольно сложного оборудования, у программаторов нет.

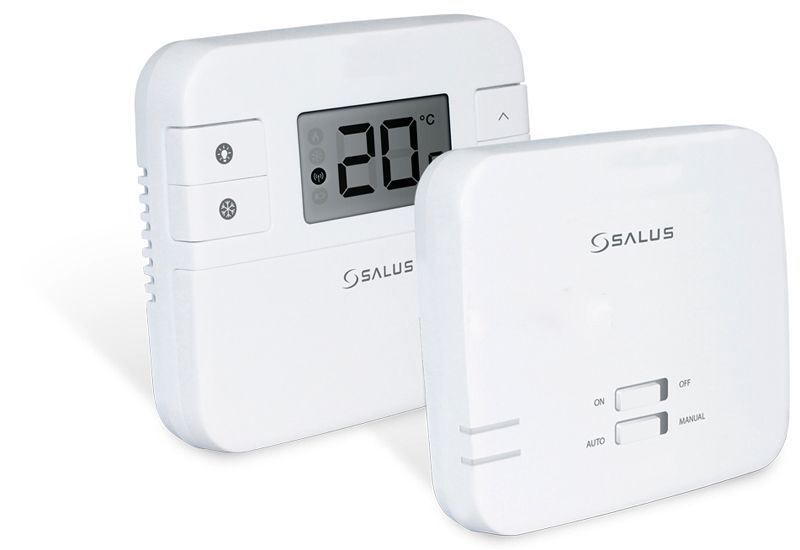

Беспроводные модели

Радиоуправляемое устройство (программируемый терморегулятор) — совершенство, из-за которого придется смириться в самой высокой ценой прибора. Зато их большое преимущество — отсутствие электрического кабеля. Такое оборудование предназначено для тех владельцев, которые не хотят «портить» интерьер ни проводами, ни дополнительными розетками.

Чаще регулятор температуры необходим для обогревательной системы, особенно если она является единственным или основным источником тепла. В таком случае ее рекомендуют оснащать электронным либо программируемым терморегулятором. Для вспомогательного обогревательного оборудования подойдет любой прибор, имеющий датчик нагрева.

Виды датчиков для измерения температуры

Датчик температуры воздуха в помещении может иметь различное конструктивное исполнение, определяющее порядок его работы, срок службы и стоимость. Прежде чем отдать предпочтение определённому варианту, стоит ознакомиться с существующими.

Датчики бывают разного вида

Выносные датчики температуры

Большинство терморегуляторов оснащается встроенными датчиками, позволяющими определить температуру воздуха непосредственно в той комнате, где установлено отопительное оборудование. Используя терморегуляторы с выносным датчиком температуры воздуха, можно определить температуру за пределами помещения, в котором находится блок управления. При этом прибор выполняет ту же функцию – принимает данные, чтобы отрегулировать степень нагрева воздуха.

Чаще всего терморегуляторы с выносными датчиками устанавливают непосредственно около котла, а для чувствительного элемента выбирают место в отапливаемой комнате. Возможна также установка за пределами дома, чтобы адаптировать системы отопления под внешние условия. В этом случае они выступают в качестве дополнительных индикаторов, а основными являются устройства, располагающиеся внутри.

Приборы с выносными датчиками позволяют измерить температуру воздуха на расстоянии

Электронные датчики температуры

Электронные приборы комплектуются полупроводниковыми деталями, с помощью которых измеряется изменение температуры. Позволяют автоматизировать процесс. Электронные датчики температуры устанавливаются на котлы и другое отопительное оборудование. Отличаются широкими функциональными возможностями.

Бывают с открытой и закрытой системой управления. Первый тип имеет большой набор функций. Такие устройства можно программировать, выполняя тонкую настройку. Однако сложное конструктивное исполнение предъявляет определённые требования к знаниям потребителя.

Датчики с закрытой системой работают по строго заданному алгоритму. Возможно изменение ограниченного числа программ и настроек. Благодаря простоте обслуживания их чаще всего приобретают для оснащения бытовых систем. Для питания датчиков необходим электрический ток. Их подключают к розетке, устанавливают на дин-рейку либо используют батарейки.

Управление электронными моделями осуществляется за счёт использования специальных кнопок либо сенсорной панели. С их помощью пользователь может изменить температурные настройки. На мониторах дополнительно отражается дата и время.

Современные устройства способны работать в режиме дня/ночи, выходных дней/будней. Возможно наличие других функций, увеличивающих стоимость терморегулятора. Перед покупкой стоит сопоставить потребность в перечисленных возможностях с затратами на приобретение конкретной модели.

Электронные модели способны работать в различных режимах

Прочие

Термореле с выносным датчиком температуры принято делить на различные виды в зависимости от используемого при изготовлении материала, функционалу, особенностям монтажа. Способ контроля температуры позволяет разделить прибор на устройства:

• с контролем по датчику воздуха;
• с контролем по датчику пола;
• комбинированные. Учитывают данные от различных источников.

Первый тип получил наибольшее распространение, если требуется автоматизировать работу отопительного котла или батареи отопления. Второй актуален при устройстве системы «тёплый пол», что значительно сокращает возможную область использования.

В зависимости от используемого материала датчики могут быть:

• биметаллическими, при изготовлении которых используется упрочнённая пластмасса;
• электронными термисторами;
• электронными термопарами.

В качестве терморегулятора для отопительного оборудования используются два последних вида. Могут быть механическими и электронными. В основу работы механических приборов положен принцип изменения объёма биметаллических пластин с последующей передачей данных блоку управления.

Механические приборы обладают некоторой инертностью

Системы отопления и регулирование температуры

Отопительные системы могут быть нескольких видов. водяные, паровые, воздушные и комбинированные. Регуляторы температуры могут устанавливаться на любую из них.

Электрическое отопление удобное, практичное, безопасное и надежное. Регулировка температуры происходит в зависимости от заданной и действительной температуры.

Механические регуляторы очень просты в использовании и стоят намного дешевле электронных аналогов . Регулирующие механизмы устанавливаются на отопительные приборы к магистрали подачи теплоносителя. Принцип работы механического регулятора очень прост, потому что датчик встроен в клапан, а регулировка температуры происходит за счет увеличения и уменьшения теплоносителя в радиаторе.

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

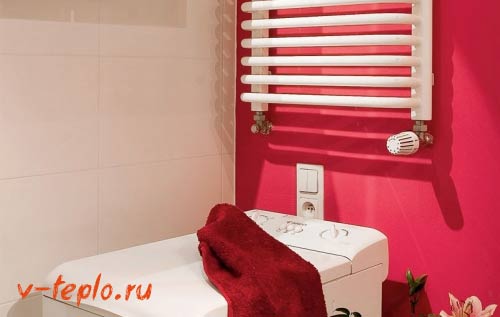

Регулировка радиаторов термостатами

Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п.  Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

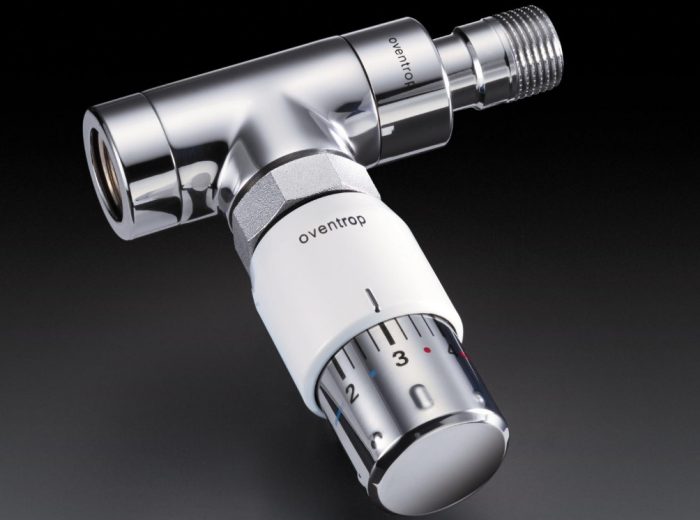

Так выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки.  Но срок их замены достаточно длительный, потребляемые токи невелики.

Конструктивно радиаторный термостат состоит из двух частей:

• термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
• термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1oC.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

• с ручной регулировкой температуры;
• с автоматической;
  • со встроенным датчиком температуры;
  • с выносным (проводным).

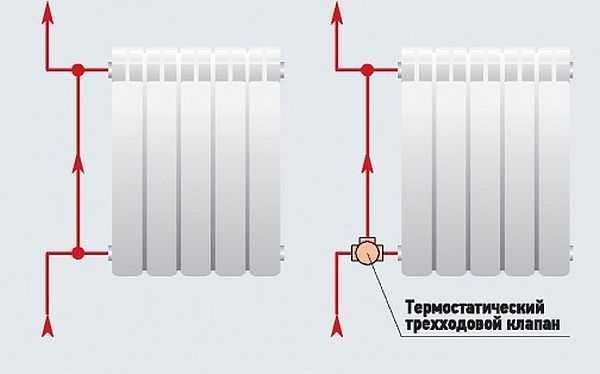

Использование трехходовых клапанов

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.

Монтаж, регулировка, эксплуатация, правила предосторожности, действия при поломке

Установку регулятора в систему горячего водоснабжения стоит производить на ровный, легкодоступный участок трубы, что упростит ремонт и профилактические работы, связанные с регулированием его работы. Фиксирование происходит за счёт фланцев по ГОСТ 12815. Регулировку температуры производят при помощи клапана прямого действия или же электронного регулятора. Условия эксплуатации для различных моделей разные, но все они сходятся на том, что идеальными условиями для работы данного агрегата является воздушная среда с температурой от 5 до 10 градусов Цельсия и относительной влажностью не более 75% при 25 С°. Не должно быть слишком большой или маленькой разницы в прямом и обратном трубопроводах.

В большинстве случаев температурный регулятор воды в системе ГВС перестаёт работать при недостаточном давлении, что часто встречается в современных городах. Исправить это можно установкой насосов. Опасность при ремонте и обслуживании прежде всего представляет довольно значительное количество нагретой воды в системе, поэтому стоит быть осторожным при его обслуживании или замене. Стоит помнить, что монтаж и ремонт стоит производить только при отсутствии давления в трубопроводах прямом и обратном.

4 Монтаж автоматических регуляторов

При монтаже автоматического регулятора отопления необходимо слить из батареи всю воду, для чего потребуется запирающий шаровой кран. После слива воды с батареи откручивают клапан, предварительно перекрыв все краны.

На радиаторе меняют адаптер. Для его снятия потребуется два разводных ключа, которыми фиксируют и откручивают гайки на подающей трубе и батарее. После замены адаптера аналогичную процедуру следует выполнить с воротником на радиаторе.

Непосредственно к установленному новому воротнику крепят терморегулятор. На корпусе термостата имеются соответствующие стрелки, позволяющие правильно смонтировать прибор, клапан которого фиксируется разводным ключом, после чего затягивают герметично гайку с дополнительной гидроизоляцией паклей и аналогичными материалами.

Правила выбора

Но мало знать, товарам каких производителей можно доверять. Необходимо также заранее оценивать основные критерии выбора конкретной модели терморегулятора.

Контроль за температурой нагрева воздушных масс в помещении. В первую очередь следует убедиться в том, что девайс контролирует именно этот показатель, а, например, не степень нагрева самого обогревателя

В противном случае приобретением может оказаться вообще бесполезным.
Важно учитывать и максимальную мощность самого отопительного прибора. Именно на ее основе следует выбирать и мощность терморегулятора

Оптимальным вариантом считается тот случай, когда мощность самого термостат как минимум на 20% выше предельной мощности обогревателя.
Необходимо учитывать тип помещения, его местонахождение и конкретные характеристики, в частности, влажность воздуха, частоту проветриваний и некоторые другие. Чем хуже будут условия эксплуатации, тем мощнее и защищеннее должен быть и сам терморегулятор.
Необходимо определить задачи, которые будет выполнять данное приспособление.

Конечно, не стоит забывать и о таких показателях, как внешний вид, размер и цвет терморегулятора. Они хоть и не являются ключевыми при выборе, но все же оказывают влияние на покупку. Лучше всего, что термостат гармонично вписывался в окружающую обстановку и не сильно выбивался из общего интерьера комнаты.

Область применения самодельного устройства

Изготовление механического терморегулятора в домашних условиях достаточно сложно и нерационально, поскольку результат будет работать в слишком широком диапазоне и не сможет обеспечить требуемой точности настройки. Чаще всего собирают самодельные электронные терморегуляторы, которые позволяют поддерживать оптимальный режим температуры тёплого пола, инкубатора, обеспечивать желаемую температуру воды в бассейне, нагрев парилки в сауне и т.д. Вариантов применения самодельного терморегулятора может быть столько, сколько систем, подлежащих настройке и регулировке температурного режима, имеется в доме. Для грубой настройки с помощью механических устройств проще приобрести готовые элементы, они недороги и вполне доступны.

Терморезистивные датчики

О принципе действия можно судить уже по названию данного типа. Функционирование такого датчика температуры по схеме поддается следующему описанию: измерению подвергается сопротивление проводника. Надежность конструкции сочетается с очень высокой точностью получаемых сведений. Также данные устройства отличаются довольно высокой чувствительностью, что позволяет уменьшить шаг измерений значений, а простота считывающих элементов делает их легкими в эксплуатации.

Для примера можно упомянуть датчик 700-101BAA-B00, имеющий начальное сопротивление в 100 Ом. Его измерительный диапазон находится в пределах от -70 до 500 градусов по Цельсию. Конструкция собрана из никелевых контактов и платиновых пластин. Наиболее широкое применение такой тип получил в промышленных устройствах и самой разнообразной электронике.

Принцип работы регулятора температуры

Терморегулятор для отопительных радиаторов состоит из термостатической головки и клапана, причем последний играет роль так называемого исполнительного устройства. Головка же в свою очередь состоит из цилиндра, наполненного рабочим веществом, чувствительным к температурным колебаниям. Собственно, благодаря этому терморегулятор и выполняет свою функцию.

Когда температура повышается, объем рабочей жидкости увеличивается, а если снижается, то наоборот. Во время этого приходит в движение нажимной шток, который соединен с цилиндром. Термостатическая головка устанавливается на клапане. Когда происходит расширение/сжатие, шток отпускает или сдавливает запирающий конус, расположенный под пружиной (этот конус необходим для закрытия/открытия отверстия, через которое подается теплоноситель).

Регулятор может работать на жидком или газообразном рабочем веществе, по этому параметру, собственно, все приборы и делятся на две большие группы. Газонаполненные терморегуляторы более чувствительны к температурным изменениям, а вот жидкостные точнее реагируют на скачки давления в приборе, благодаря чему температуру можно регулировать с максимальной точностью.

Обратите внимание! Принцип действия регулятора одинаков для всех отопительных систем – и одно-, и двухтрубных. Единственное отличие – это сопротивляемость клапанов: в первом случае она существенно ниже, чем во втором

Монтажные схемы

Монтажные схемы для установки в одно- и двухтрубные отопительные системы

1. При монтаже термостата на радиатор в однотрубной отопительной системе необходимо изменить схему подключения батареи, дополнительно установив байпас – перемычку между входом и выходом магистрали. Благодаря этому теплоноситель сможет поступать к другим радиаторам в то время, когда клапан будет закрыт. В схему подключения дополнительно вводят запорные устройства, которые позволят снять термостат или батарею для ремонта или замены.
2. В двухтрубной отопительной системе термостатический регулятор устанавливается на трубе подачи, а на выходе из батареи монтируется шаровой кран.

Термостаты отопительных систем можно устанавливать на стальные, алюминиевые и биметаллические радиаторы. Монтаж на чугунные батареи нецелесообразен из-за их высокой тепловой инертности.

Основные сферы использования, виды и примеры конкретных моделей

Подобные аппараты активно используются в водопроводных и водонагревательных системах, в автомобилестроении, на котельных каждого типа и отопительных станциях. Помимо двух основных модификаций, существуют сильфонные или автомобильные, где за термическую регулировку отвечает термостат. Как пример подобных систем, можно привести модели ТРЖ и HND: такие, как наидоступнейшая ТРЖ-М1 . У различных моделей, видов, модификаций и конфигураций автоматических регуляторов есть свои преимущества и недостатки и подбираются в зависимости от ситуации. Материал изготовления(чугун или сталь) немаловажен. Ниже приведена взятая для наглядности таблица параметров модели Р-2.Т.

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя

В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя Поэтому следует проявить осторожность и внимательность при работе с устройством

Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода

При установке направление воды также нужно учитывать. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.. Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно

Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

• рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
• недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
3. Регулятор расположите так, чтобы было удобно его настраивать.
4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.
