Термореле с выносным датчиком температуры: принцип работы

Прочие типы датчиков

Существует ещё два основных вида датчиков для измерения температуры воздуха или среды. Один из них – это акустические устройства, принцип работы которых состоит в установлении разницы скорости звука при разных показателях температуры. Второй тип бесконтактного термодатчика – пирометр или тепловизор. Его принцип заключается в определении инфракрасного тепла, исходящего от нагретого тела. Подобным способом удаётся получить искомое значение без непосредственного приближения к среде измерений.

Электронная начинка обеспечивает большую вариативность функций терморегуляторов с выносным датчиком

Преимущества и недостатки терморегуляторов с выносными датчиками

Прежде чем купить терморегулятор с датчиком температуры воздуха, следует узнать, какими положительными и отрицательными сторонами обладают подобные устройства. Сразу стоит отметить, что преимуществ больше.

В первую очередь, использование подобного типа позволяет максимально точно определять необходимые показатели температуры, что позволяет эффективно контролировать микроклиматические условия.

Терморегулятор при правильной настройке может стать составной частью «умного дома»

Во-вторых, наличие выносного датчика позволяет устанавливать его в любом удобном месте, там, где закрепление иного устройства контроля не позволит получать достоверные данные.

Терморегуляторы, оснащённые выносными датчиками, благодаря наличию встроенной электроники, практически лишены ошибок в показаниях.

Но это свойство влечёт за собой главный недостаток – подверженность перепадам напряжения, которые могут вызвать сбой программы или выход устройства из строя, особенно, при резких скачках электричества.

Термостаты для сауны и бани

Особенностью термостатов, которые планируется устанавливать в бане или сауне, является их возможность работать при повышенных температурах. Рекомендуется выбирать модели, работающие в пределах от 60ºС до 120ºС. Наличие подобных приборов позволит контролировать показатели в парилке, выставляя нижний и верхний пороги. Возможность включения строго в определённое время также позволит сэкономить электрическую энергию.

Терморегулятор своими руками

Существует возможность сборки простейшего терморегулятора своими руками. Этот вариант рекомендуется тем, кто умеет читать принципиальные схемы и обладает достаточным знанием в электронике, поскольку требует определённой сноровки. Вся работа осуществляется в несколько этапов:

1. Размещение всех необходимых элементов на плате. При пайке необходимо следить за тем, чтобы не повредить иные детали сборки.
2. Протравка токопроводящих дорожек в соответствии со схемой.
3. Проверка работоспособности схемы посредством тестера.
4. Контроль полярности всех составляющих.

Упростить сборку термостата своими руками поможет заказ наполовину готового устройства

Обзор популярных моделей терморегуляторов

На рынке представлено большое количество разнообразных терморегуляторов. В число лучших попали модели, больше предназначенные для домашнего использования, поскольку именно это направление наиболее актуально для большинства пользователей.

Valtec – настоящее итальянское качество

Термореле своими руками

Для тех, кто умеет мастерить: работать с паяльником, имеет достаточный минимум знаний в области электротехники, есть варианты самостоятельного изготовления термореле. Из имеющегося разнообразия лучше выбирать не архаичные схемы прошлых десятилетий, а вариант, близкий к современности. Легче найти современные комплектующие, надежные в работе и точнее старых. Электрические схемы также стали проще, благодаря высокой степени интеграции новых чипов. Вот вариант с полупроводниковым аналоговым датчиком:

Схема самодельного термореле

Датчик U1 выпускается в корпусе TO-92 или TO-220. В первом случае он годится только для измерения температуры воздуха. Второй корпус подходит для крепления к металлическим пластинам, например, для измерения температуры батарей или труб. Переменный резистор R5 должен быть с линейной характеристикой, так как датчик LM35 сам имеет хорошую линейность. Компаратор U2 сравнивает образцовое напряжение с ползунка резистора R5 и от датчика.

Выходной сигнал компаратора усиливается по току транзистором T1 и дальше поступает на базу транзистора T2, ключа, который включает реле K1. Диод D1 обязательно должен быть использован, для защиты транзистора T2 от электрического пробоя при самоиндукции катушки реле. Контакты нагрузки должны быть рассчитаны на ток 2-5 А. Если мощность нагрузки больше 400-1000 Вт, что соответствует выбранному реле, то следует применять промежуточный магнитный пускатель или симистор.

Таблица 1. Замена транзисторов и диодов

Датчик можно выносить за пределы платы устройства на расстояние 5-10 метров. Но в этом случае провод от вывода 2 должен быть в металлической оплетке (экранирован). Оплетка соединяется с выводом 3 (земля), а питание подается отдельным проводом. Резистор R1 и конденсатор C2 также требуется выносить вместе с датчиком и помещать в его собственный корпус. Устройство питается от источника напряжения постоянного тока 12 В.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

• бронзы (с никелевым и хромированным покрытием);
• латуни (покрывают слоем никеля);

• нержавеющей стали.

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Как выбрать терморегуляторы с датчиком температуры воздуха

Для начала, определитесь между электронным и механическим прибором. Первый вариант является более оптимальным и удобным, но если у вас дома или в офисе бывают периодические проблемы с электричеством, то отдайте предпочтение механическому устройству

Далее обратите внимание на пределы регулирования, способ монтажа (чем проще, тем лучше) и степень пыле- и влагозащиты

Особенно экономным покупателям лучше приобрести программируемый термостат. Связано это с тем, что конкретный температурный режим нужен в доме не круглосуточно. В рабочее время помещения пустуют, поэтому, потратив деньги один раз на программируемый прибор, вы существенно сэкономите на коммунальных платежах в дальнейшем. Можно запрограммировать ослабление нагрева, например, с 10 до 16 часов.

Разновидности приборов

Механический терморегулятор с выносным датчиком

На рынке встречаются термореле с разным внешним видом, конструкционными особенностями и характеристиками. В зависимости от способа монтажа подобные устройства бывают стационарными и розеточными (переносными). Первая разновидность термореле устанавливается непосредственно в стену. Переносные варианты имеют возможность быстрого подключения, что привлекает многих пользователей.

По месту расположения датчиков выделяют:

• термореле с выносным датчиком температуры;
• агрегаты со встроенным датчиком.

В первом случае датчик размещают на конце кабеля, отходящего от температурного реле. Его длина может быть разной – от 10-20 см до нескольких метров.

Преимуществом устройства называют то, что их чувствительные элементы разрешается устанавливать на улице, в погребе и различных подсобных помещениях. Во время работы таких контролеров практически исключены ошибки. Единственным недостатком реле с выносным датчиком называют появление сбоев при исчезновении электричества.

Механические варианты

Подобные датчики температуры и реле считаются самыми доступными и простыми в использовании. Они работают благодаря присутствию в конструктивной схеме биметаллической пластинки. Отключение и настройка рабочих параметров устройства осуществляется при помощи рычага и поворотного колеса.

Недостатком механических моделей называют сложность их монтажа. Они устанавливаются в углубление в стене и напрямую подключаются к сети.

Электронные модели

Электронный регулятор температуры со встроенным датчиком

Популярностью пользуются и электронные термореле и датчики. Они точнее измеряют климатические параметры помещения благодаря наличию в составе конструкции полупроводниковых деталей, работающих от тока 24 В. Подобные устройства могут подключаться напрямую к электрической сети или применяются батарейки.

Электронное термореле оснащено монитором. Это облегчает выполнение настройки устройства, оповещает пользователя о результатах последнего замера климатических параметров.

Область применения

Термореле на 12 вольт часто входит в состав конструктивной схемы систем отопления. Пользователю необходимо контролировать температуру в котле и контурах с учетом климатических показателей помещения. Также устройство позволяет регулировать объем воды в системе. При наличии температурного реле удается своевременно выявить любые неисправности в работе котла.

В конструкции бытовых обогревателей также могут присутствовать термостаты, включаемые через розетку. Такие устройства просты в использовании и подключении, универсальны и высокоэффективны. Подобные термореле совместимы с электрическими чайниками, нагревательными приборами, светотехникой.

Термореле для теплого пола

Схема установки термореле для теплого пола

Существуют специальные контролеры, предназначенные для регулировки работы системы «теплый пол». Они подсоединяются к нескольким деталям – датчикам, нагревательным элементам и электросети. После включения термореле получает информацию о температурных показателях системы, после чего сравнивает их с заданными пользователем настройками.

При необходимости контролер включает или отключает нагревательные элементы, делая это циклично. Поэтому теплый пол без трудностей обеспечивает в помещении стабильную температуру воздуха.

Для инфракрасных обогревателей

Приборы получили большое распространение из-за способности передавать тепловую энергию на значительные площади. При установке термостата удастся повысить эффективность работы таких устройств. Используя программируемые накладное термореле, легко настроить функционирование инфракрасного обогревателя на длительный период времени.

Для сауны и бани

Рекомендуется использовать контролеры, способные работать при температуре от +50°С. С их помощью функционирование сауны или бани будет происходить автономно с учетом параметров, заданных пользователем.

Реле на DIN-рейку

Модули, собираемые на DIN-рейку, теперь окончательно вытеснили старый щитовой монтаж оборудования в шкафах, очень неудобный для обслуживания и ремонта. Защелкивание на рейку занимает секунды. Провода прокладываются в кабельных лотках в пределах шкафа и зажимаются винтовыми клеммами в точках подключения при их полной доступности для монтажа и освещенности.

Таким способом собирается электротехническое оборудование промышленного, коммунального и бытового назначения. Не составляют исключение и термореле, которые тоже выпускают в корпусе под крепление на DIN-рейку.

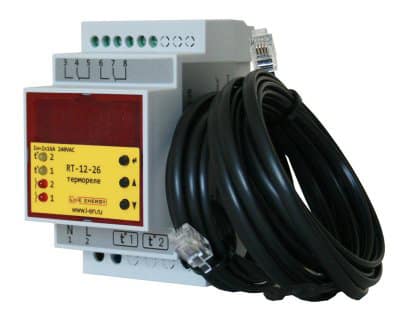

Термореле в корпусе для DIN-рейки

При установке в шкаф или бокс исчезает необходимость портить стены и внешний вид помещений. Датчики реле выводятся в контролируемую зону, а сами реле стоят с остальным оборудованием в шкафу.

Описание

Реле или датчик температуры (ДРТ) – это устройство, которое предназначено для контроля и регулировки температуры в помещении или емкости, где оно установлено. Главным образом, этот прибор необходим для поддержания определенной температуры в помещении.

Чувствительными элементами служат специальные датчики или баллоны, которые быстро распознают малейшее изменение окружающей среды. Помимо такой классификации приборы разделаются по месту установки. Они могут быть монтированы на стены или потолок, установлены непосредственно в среде изменения (земле, воде) и использоваться как портативные датчики.

Рассмотрим принцип действия термореле на примере кондиционера, в который встроен классический термостат. При изменении температуры и давления, чувствительная биметаллическая пластина изменяет свое положение. К примеру, если она нагреется до 5 градусов, то её размер увеличится, и она повернет рычаг, подключенный к рабочим частям кондиционера.

Фото — датчик для котлов

После этого контрольный термостат продолжает контролировать работу системы охлаждения. Когда температура окружающей среды опустится до определенной величины, пластина остынет и повторно повернет рычаг. Так будет продолжаться бесконечное число раз. Прямо пропорционально работает термостат в системе отопления, как и морозильник, она включается при изменениях температуры (её снижении) и отключается после повышения градуса. Эта система широко применяется для контроля работы котла.

При этом для контроля холодильника используется терморегулятор, у которого внутри установлен баллон с жидкостью

Для работы его очень важно правильно установить. Сам накладной регулятор устанавливается вне контролируемого объекта, в то время, как камерный баллон монтируется на испарителе

Аналогично описанному выше принципу работы действует и это реле. При нагревании жидкости она меняет кондицию, превращаясь в пар. Меняется положение баллона, во время смены позиции он поворачивает рычаг, который в зависимости от потребности включает или отключает температуру.

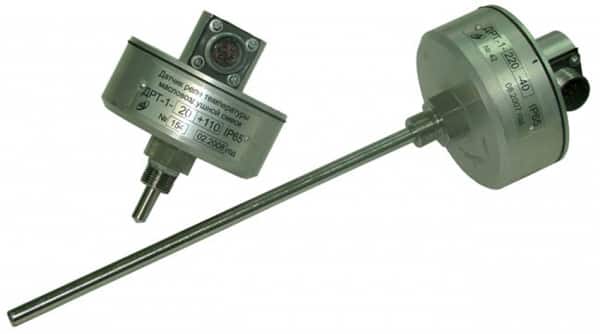

Фото — ДРТ-1

При установке любого типа реле возле него монтируется комнатный термометр. Дело в том, что многие модели могут иметь некоторые погрешности в измерении. Считается, что нормальным показателем является отклонение 2 градуса, в идеале его быть не должно. Если манометрический или цифровой датчик температуры ошибается на 5 и более градусов, то ему срочно требуется настройка. Подробная инструкция указывается на коробке прибора и в брошюре производителя.

Фото — КР75 empty

Его аналог – это капиллярный датчик-реле.

Где используется:

1. В системах кондиционирования и отопления;
2. В различных охлаждающих установках (для холодильника, морозильника);
3. В агропромышленной сфере для определения температуры в грунте, теплице, воде, инкубаторе;
4. В производственных и технологических условиях.

Устройство и принцип работы

Термореле (ТР) предназначено для обеспечения защиты электродвигателей от перегрева и преждевременного выхода из строя. При долговременном запуске электродвигатель подвержен токовым перегрузкам, т.к. во время пуска происходит потребление семикратного значения тока, приводящего к нагреву обмоток. Номинальный ток (Iн) — сила тока, потребляемая двигателем при работе. Кроме того, ТР увеличивают срок эксплуатации электрооборудования.

Тепловое реле, устройство которого составляют простейшие элементы:

1. Термочувствительный элемент.
2. Контакт с самовозвратом.
3. Контакты.
4. Пружина.
5. Биметаллический проводник в виде пластины.
6. Кнопка.
7. Регулятор тока уставки.

Термочувствительный элемент является датчиком температуры, служащий для передачи тепла на биметаллическую пластину или другой элемент тепловой защиты. Контакт с самовозвратом позволяет при нагреве мгновенно разомкнуть цепь питания электрического потребителя для избежания его перегрева.

Пластина состоит из двух видов металла (биметалл), причем один из них обладает высоким температурным коэффициентом расширения (Kр). Они скреплены между собой при помощи сварки или проката при высоких значениях температуры. При нагреве изгибается пластина тепловой защиты в сторону материала с меньшим Kр, а после остывания пластина принимает исходное положение. В основном пластины изготавливаются из инвара (меньшее значение Kр) и немагнитной или хромоникелевой стали (больший Kр).

Кнопка включает ТР, регулятор тока уставки необходим для установки оптимального значения I для потребителя, причем его превышение приведет к срабатыванию ТР.

Принцип действия ТР основан на законе Джоуля-Ленца. Ток представляет собой направленное движение заряженных частиц, которые сталкиваются с атомами кристаллической решетки проводника (эта величина является сопротивление и обозначается R). Это взаимодействие вызывает появление тепловой энергии, получаемой из электрической. Зависимость длительности протекания от температуры проводника определяется по закону Джоуля-Ленца.

Формулировка этого закона следующая: при прохождении I по проводнику количество теплоты Q, выделяемой током, при взаимодействии с атомами кристаллической решетки проводника прямо пропорционально квадрату I, величине R проводника и времени воздействия тока на проводник. Математически можно записать следующим образом: Q = a * I * I * R * t, где a — коэффициент преобразования, I — ток, протекающий через искомый проводник, R — величина сопротивления и t — время протекания I.

Что такое терморегуляторы с датчиком температуры воздуха

Терморегулятор (он же термостат), имеющий датчик температуры воздуха в помещении, является специальным контроллером, который представляет собой важнейшую деталь управления обогревательного устройства. Основная задача устройства заключается в поддержке температуры теплоносителя на конкретном уровне для охлаждения или обогрева помещения. В большинстве случаев настройка нужной температуры производится вручную, после чего термостат в автоматическом режиме регулирует работу котла или конвектора.

Основные функции

Иногда терморегулятор является составной частью климатической техники, например, электрокотла, кондиционера. Он, прежде всего, необходим для повышения уровня комфорта. Благодаря регулятору температуры нет нужды в постоянном отключении и включении котла, измерении перепадов температуры в помещении – все описанные функции выполняются устройством автоматически. Кроме того, оно необходимо для:

• Обеспечения безопасности. Если котел по какой-то причине не отключился после автоматического сигнала регулятора или произошел перегрев, то термостат оповестит владельца об этом с помощью звукового сигнала.

• Экономии. Терморегулятор поможет сэкономить на системе обогрева или охлаждения за счет контроля температуры воздуха, благодаря которому уменьшится потребление газа или электроэнергии.

Принцип работы

Механический или электронный регулятор температуры воздуха с помощью термостата котла собирает информацию о текущих температурных показателях непосредственно в теплоносителе. Комнатные датчики при этом замеряют их внутри помещения. Затем вся собранная информация поступает в блок управления устройством или на автоматической регулятор для дальнейшего хранения и использования. После сверки полученных от датчиков показаний регулятор в соответствии с настройками либо уменьшает, либо увеличивает температуру котла. При необходимости он отключает систему обогрева.

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

Регулировка радиаторов термостатами

Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п.  Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

Так выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки.  Но срок их замены достаточно длительный, потребляемые токи невелики.

Конструктивно радиаторный термостат состоит из двух частей:

• термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
• термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1oC.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

• с ручной регулировкой температуры;
• с автоматической;
  • со встроенным датчиком температуры;
  • с выносным (проводным).

Использование трехходовых клапанов

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.
