Термоусадочная трубка (термоусадка для проводов)

Разновидности трубок

Термоусадки принято классифицировать по ряду признаков. Прежде всего трубки разделяют по виду материала, из которого они изготовлены:

1. Полиолефиновые. В основе этого материала — полиэтилен, сшиваемый по химической или радиационной технологии. В состав продукта также входят красители, пластификаторы, ингибиторы горения и ряд других веществ. Полиолефиновые трубки функционируют в диапазоне температур от 50 градусов ниже нуля до 125 градусов выше нуля. Некоторые модификации с особыми добавками способны сохранять рабочие качества при 150 градусах. Полиолефин отличается высокой стойкостью к воздействию бензола и сильных окисляющих препаратов. Полиолефиновые трубки неустойчивы к длительному контакту с горюче-смазочными материалами.
2. Эластомеры из синтетического каучука. Главная особенность материала — способность сохранять функциональность при повышенных температурах (до 175 градусов). Эластомеры используют при необходимости постоянного взаимодействия с горюче-смазочными материалами. Главный недостаток эластомеров — высокая стоимость. В связи с этим эластомеры применяют редко и только в тех случаях, когда термоусадки из этого материала нечем заменить.
3. Поливинилхлорид. Для производства термоусадок применяют термопластичный ПВХ. Материал отличается высокими изоляционными характеристиками. Его главный недостаток — незначительный температурный диапазон (от 20 градусов ниже нуля до 80 градусов выше нуля). К тому же, поливинилхлорид токсичен при горении.
4. Полиэстер. Считается более удачным материалом в сравнении с поливинилхлоридом. Обладает большей прочностью и устойчивостью к агрессивным химическим средам.
5. Фторополимеры. Современные разработки в области материаловедения позволили создать термоусадки с отличными характеристиками. Речь идет прежде всего о способности фторополимеров сохранять рабочие характеристики при экстремальных температурных режимах. Широкому распространению фторополимеров мешает их высокая стоимость.
6. Силикон. Термоусадки из силикона отличаются пластичностью и отсутствием токсичных выбросов. Материал характеризуется высокой химической инертностью и электрической прочностью. Недостаток силикона состоит в его невысокой стойкости к разрушительному воздействию органических растворителей. Поэтому такие термоусадки не подходят для контактов с ГСМ.

Термоусадочные трубки классифицируют и по другим характеристикам:

Для специальных потребностей предлагаются термоусадки с дополнительными возможностями. Например, имеются термоусадочные трубки увеличенных диаметров, с рифленым покрытием, флуоресцентными дополнениями, повышенной электрической плотностью.

Важный параметр термоусадки — ее способность противостоять внешним воздействиям. В соответствии с этим показателем принято выделять следующие свойства термоусадок:

• маслостойкость;
• инертность к химическим средам;
• высоковольтность (некоторые трубки выдерживают напряжение до 1000 В);
• светостабилизирующие качества (устойчивость к солнечному излучению);
• термостойкость (отсутствие горючести).

По форме термоусадочные трубки бывают круглыми, овальными и сплющенными. Данный параметр никак не сказывается на эксплуатационных качествах термоусадок. Форма трубки влияет лишь на способ ее транспортировки.

Назначение изделия

Изначально термоусадочная трубка служила для электроизоляции и защиты проводов, но ей нашли много различных применений. Об этом мы поговорим немного позже, а сейчас рассмотрим, каких целей можно добиться, используя ее в быту:

1. Защита любых соединений от влаги и протечек воды. К примеру, можно соединить две трубки или стык трубы и батареи.
2. Защита соединений от ультрафиолета, грязи, механического повреждения, коррозии. Поскольку трубка не пропускает влагу, то под ней не начинается ржавление и не возникает коррозия.
3. Защита поверхности от химических реактивов. Полимер не боится контактов с агрессивными средами.
4. Защита поверхности или соединений от деформирования.
5. Возможность восстановления порезов и других дефектов изоляции кабелей, изоляция проводов и соединений.
6. Маркировка проводов различными цветами.

Материал используется везде, где имеются провода и кабеля — в ремонте автомобилей, создании проводки, восстановлении бытовой техники и различного электрооборудования. Ее используют при монтаже сигнализации или головных устройств на машины, защищают соединения шлангов с фильтрами или другими устройствами, используют в сантехническом деле и пр. Широкий ассортимент расцветок и диаметров термоусадочных трубок открывает большие возможности для ремонта и изоляции различных поверхностей.

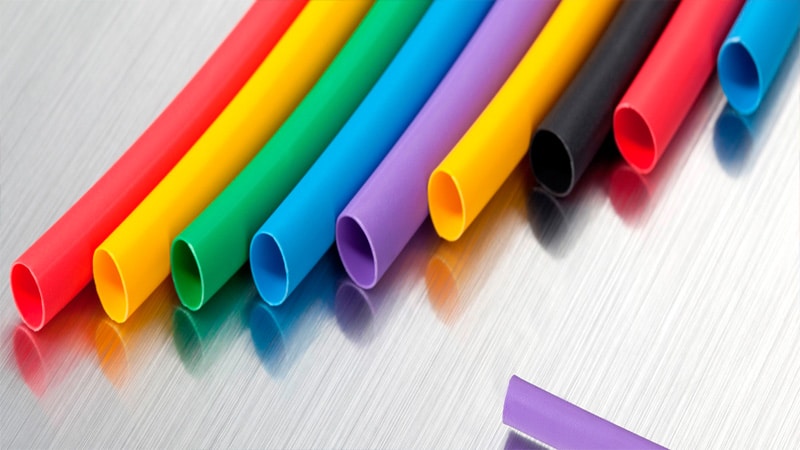

Широкая цветовая гамма термоусадочных трубок

Технические характеристики

Основные требования, предъявляемые к изоляционным материалам, заключаются в неизменности свойств через продолжительное время использования из-за подверженности различным факторам. На смену ранее применяемым различного вида изолентам, выполненным из полихлорвинила или хлопчатой бумаги, пришли термоусадочные трубки.

Обычно под этим термином понимают трубку, выполненную из специального материала. Главным свойством которого является термоусаживаемость. Это изделие изменяет свои размеры при воздействии определённой температуры. На торговых площадках представлен большой выбор термоусадок от различных производителей и в разной ценовой категории. Главное различие заключается в их характеристиках. Различают изделие по следующим показателям:

• материал изготовления;
• температура и коэффициент усадки;
• диэлектрическая прочность (противодействие электрическому пробою);
• устойчивость к среде эксплуатации (термоизоляция, маслобензостойкость, стойкость к химическому воздействию).

Рассмотрим подробнее главные показатели.

Материал изготовления термоусадочной трубки

Характеристика, на которую в первую очередь необходимо обратить внимание, это материал изготовления:

• Особую популярность получили трубки из термопластичного полихлорвинила ПВХ (PVC). Он имеет отличные изоляционные свойства, обладает малым диапазоном рабочей температуры. Главный недостаток — токсичные выделения при возгорании.
• Полиолефиновые. При изготовлении применяется полиэтилен, в него добавляются пластификаторы, красители, специальные добавки, которые препятствуют горению. Характеризуются устойчивостью к различным окислителям. Недостатком является разрушающее воздействие горюче-смазочных материалов на структуру.
• Эластомеры. В качестве основы используется синтетический каучук. Главное качество — устойчивость к воздействию высокой температуры и горюче-смазочных материалов. Недостаток в дороговизне производства, что влияет на окончательную цену изделия.
• Полиэстер. Материал имеет хорошую химическую и физическую стойкость. Получил наибольшее распространение.
• Фторополимеры. Обладают совершенной химической стойкостью и не растворяются в растворителях. Не токсичны, характеризуются высокой степенью водоотталкивания, климатической стойкостью, отличной электроизоляцией и очень низким коэффициентом трения. Из-за сложностей в изготовлении применяются только для решения задач, характеризующихся повышенными требованиями к свойствам.
• Силиконовые. Не являются токсичными, имеют хорошую пластичность, электрическую прочность. При воздействии органических растворителей быстро разрушается.

Температура и коэффициент усадки

Температурный диапазон зависит от материала, используемого при изготовлении трубок. Так, для полиолефиновых он составляет -50 до +125 градусов, для эластомеров — до +175 градусов, для ПВХ — от -20 до +80 градусов по Цельсию. Температура воздействия для сжатия обычно лежит в пределах от -80 до +120 градусов по Цельсию.

Коэффициентом усадки трубки называется отношение её внутреннего размера до сжатия к её внутреннему размеру после завершения усадки. Обычно указывается как отношение: например, 3:1, 6:2 и т. п. Следует различать коэффициент полной усадки и реальной. В первом случае материал сжимается в свободном состоянии, во втором — на объекте. При этом надо учитывать, что количество материала при усаживании не изменяется, поэтому при изменении объёма соответственно будет увеличиваться толщина стенок трубки.

При нагреве, помимо сжатия, трубка подвержена и продольной усадке. При этом чем длиннее трубка, тем больше она изменится в длину. В среднем она теряет около 20% от своей длины, это зависит от технологии производства и качества используемого материала.

В дополнении можно добавить, что термоусадочная трубка для проводов различается по цветам. Цветовая гамма очень обширна, она используется для эстетического оформления и совмещения изоляции с маркировкой жил. Существует и полностью прозрачная трубка.

Отдельно отметим, что на внутреннюю поверхность трубки может наноситься клеевой состав. Его предназначение — улучшить герметичные свойства и механическую прочность соединения. При нагревании клей расплавляется, образуя жидкую массу, заполняет все поры и неровности.

Цена термоусадочных трубок

Сколько стоит термоусадочная трубка? Цена зависит от вида полимерного рукава, его продажи отдельно или в наборе. Здесь в стоимость включается еще и упаковка.

Цена за метр трубки начинается от 5-ти рублей и заканчивается 90-та. За сплюснутые  образцы просят больше, чем за круглые. Цветные трубки тоже в цене. На втором месте по стоимости прозрачные, а самые дешевые черные.

Среди клеевых и простых термоусадок выгоднее последние. Состав клея тоже влияет на стоимость, как и место производства полимерных рукавов. Недостатка в отечественных нет, но завозят и зарубежные.

Можно заказать через интернет. Стоимость импортной термоусадки примерно на 15-20% больше. Зная, что технология придумана на Западе, многие стремятся купить проверенный, так сказать оригинальный товар.

Эксперты, при этом, уверяют, что среди отечественных термоусадочных трубок много качественных, с правдивыми маркировкой и сопроводительной информацией на упаковках.

В общем, выбор за потребителем. Главное, понимать назначение полимерных рукавов и нюансы их применения.

Как пользоваться термоусадочной трубкой?

Устанавливаются термоусадочные трубки достаточно просто, для этого не нужны специальные инструменты или умения

Основной характеристикой, на что необходимо обратить внимание, перед тем как пользоваться термоусадочной трубкой это выбор нужного диаметра

Интересно, что изолировать провода с помощью таких трубок намного быстрее, чем с помощью изоляционной ленты.

Первым делом подбирается термоусадочная трубка нужно диаметра. Это делается с таким расчетом, чтобы диаметр полностью усаженной трубки был меньше минимального диаметра изолируемого изделия.

К примеру, для изоляции проводов диаметром 3,5 мм может использоваться трубка с до-усадочным диаметром 4,8 мм и максимальным после-усадочным диаметром 2,4 мм или трубка диаметром 6,4 мм, максимальный диаметр которой после усадки равен 3,2 мм.

От термоусадочной трубки отрезается отрезок нужной длины. Срез должен быть гладким и без заусенцев, в противном случае на месте неровного среза возможен разрыв. Кусок трубки надевается на изолируемый участок.

После этого можно приступать непосредственно к усадке. Это лучше всего делать с помощью термофена. Если такого у вас нет, можно воспользоваться горелкой, зажигалкой или другими подходящими инструментами.

Усадка может осуществляться двумя способами – от середины трубки к ее краям или от одного края до другого.

Оптимальную температуру усадки термоусадочной трубки можно узнать у продавца или подобрать опытным путем. Повышение температуры не влияет на скорость процесса, поэтому применять большую температуру бессмысленно.

Тем более, что в случае перегрева ТУТ в ней могут образовываться пузырьки, она может обугливаться и даже разрываться.

Области применения клеевых термоусадочных трубок

Отличные противокоррозионные свойства клеевых термоусадочных трубок позволяют успешно использовать их в качестве гидроизоляционной и антикоррозионной защиты различного оборудования и материалов.

На внутренней поверхности специальных клеевых ТУТ имеется термоплавкий клеевой слой, который не только обеспечивает защиту оборудования от воздействия внешних факторов благодаря дополнительной механической прочности.

Клей герметизирует места сочленений, предотвращая влияние влаги на изолируемые материалы.

В процессе усадки происходит равномерное распределение клея внутри, ним заполняются воздушные подушки, неровности, пустоты. Если клеевая ТУТ усела правильно, то она практически не поддается демонтажу

Это очень важно, например, для защиты пролегающего в земле электрического кабеля

Клеевая ТУТ может быть усажена на металлический или деревянный столб перед установкой его в землю для предотвращения коррозии металла или гниения древесины. С помощью клеевой термотрубки может быть значительно усилена механическая прочность, морозостойкость оборудования и т.д.

Зарубежными автомобилестроителями специальная жесткая термоусадка используется для антикоррозионной и механической защиты тормозных шлангов и топливопроводов автомобилей.

Надеюсь данная статья помогла вам разобраться с вопросом как пользоваться термоусадочной трубкой!

Как выбрать термоусадочную трубку?

Перед покупкой набора термоусадочных трубок важно определиться с рядом параметров:

1. Условия эксплуатации изделия. Этот параметр считается одним из самых важных, ведь нужно учесть диапазон возможных температур и проводимое напряжение, в которых окажется проводов, воздействие факторов непогоды, возможное попадание химических веществ (масло, бензин) и некоторые другие.
2. Цель использования: изоляция кабеля, заземления, маркировка проводов.
3. Диаметр изделия. Он подбирается, руководствуясь правилом «-10+20». Это означает, что в соответствии с размерами проводов пределы минимальной и максимальной усадки составляют указанные параметры.
4. Длина. Этот показатель не так важен, как диаметр, но и его забывать не стоит. Качественные изделия при термоусадке укорачиваются всего на 5-7%, тогда как недорогие материалы могут просесть и на 20%.

Термоусадочная трубка – размеры

При проведении ряда высокоточных работ стоит учитывать размерный ряд изделия, в который включены следующие параметры:

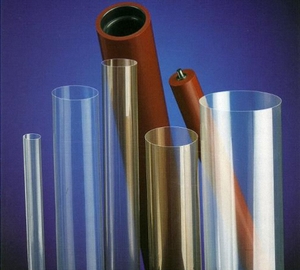

1. Диаметр изделия в состоянии поставки, который во многих странах СНГ измеряется в миллиметрах. Он может варьироваться от 12 до 140 мм. В продаже имеется и термоусадочная трубка большого диаметра, используемая профессионалами при проведении ряда сложных работ.
2. Максимальный диаметр трубки после полного термоусаживания может быть от 3 до 42 мм и выше.
3. Толщина стенки после усадки может быть от 0,4 до 1,2 мм.
4. Толщина клеевого слоя после термоусадки может составлять от 0,5 до 1 мм.
5. Длина изделия. Продаются наборы трубок длиной 50-100 см для частного использования. Мастера приобретают изделие в рулоне, длина которого варьируется от 25 до 200 м.

Маркировка термоусадочных трубок

Для успешного выбора изделия нужно разбираться в маркировках, указанных на каждой упаковке заводом-изготовителем. Чаще на них указывается:

1. Коэффициент термоусадки. Он может выражаться как в процентах, так и соотношением, например 2:1 или 3:1.
2. Внутренний диаметр трубки до и после нагрева. Может указываться в миллиметрах или дюймах в зависимости от страны производства и выглядит как 10/5, 60/25 и прочее.

Область применения термоусадочной трубки

Термоусадки перед другими способами изоляции имеют несколько преимуществ:

• плотное облегание исключает смещение изоляции даже при механическом воздействии;
• простота установки;
• дополнительная механическая прочность;
• долговечность.

Термоусадка изготавливается из полимерного материала, который сжимается под воздействием высокой температуры. После усадки трубка плотно облегает место соединения, точно повторяя его рельеф, и образует прочное герметичное покрытие. Поэтому главное, но не единственное ее назначение — обеспечение надежной изоляции соединений токоведущих проводов. Кроме этого, термоусадочные трубки служат еще для нескольких целей:

• герметизации и защиты от влаги;
• защиты от механических воздействий, грязи и химической коррозии;
• защиты мест перегибов и предохранения от деформации;
• восстановление поврежденной изоляции и оболочек проводов и кабелей;
• связывания жгутов;
• цветовой маркировки.

Использование цветных трубок для маркировки очень удобно, маленькое кольцо соответствующего цвета усаживается поверх изолирующего слоя на конец провода. Например, в проводах цепей постоянного тока используют красный на плюсе и черный цвет на минусе, в проводах заземления — желто-зеленый комбинированный цвет, а в трехфазной цепи — красный, желтый и зеленый цвета для соответствующих фаз.

Большая цветовая гамма позволяет использовать термоусадку и как декоративный материал.

В быту термоусадка используется для ремонта домашней техники, изоляции электропроводки. Благодаря долговечности, разнообразию размеров и возможности работать при высоких температурах она очень удобна при ремонте бортовой электрической сети и установке в автомобиле сигнализаций, магнитол, автоакустики и бортовых компьютеров. На зарубежных марках автомобилей жесткие термоусадочные трубки используются для механической и антикоррозионной защиты топливопроводов и тормозных шлангов.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

• Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
• Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
• С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

• Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
• Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

• Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
• Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Где применимы термоусадочные трубки

Благодаря разнообразным физико-химическим свойствам, области применения термоусаживаемых труб довольно велики:

• как покрывной и защитный материал для оборудования с отличной способностью к изоляции, механической и антикоррозийной защите в автомобильной и нефтехимической промышленностях;
• в монтаже силовых кабелей (их силовых и конечных муфт);

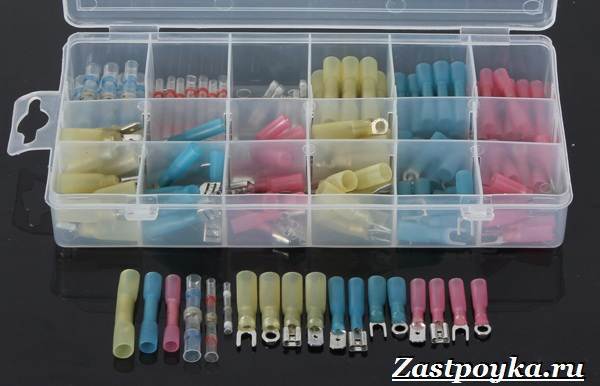

• электроизоляция спаечных соединений, бандажирование проводов, наконечников, клемм контактов, разъемов со штекерами;
• защита от коррозии труб из стального проката;
• теплоизоляция водопроводных труб горячего водоснабжения;
• в телекоммуникационной и радиотехнической индустрии;
• материал для создания декораций интерьера, а также придания изделиям товарного вида;
• для цветовой маркировки;
• для усиления прочности и морозостойкости агрегатов;
• в автомобилестроении для защиты тормозов и бензинопроводов от нарушений целостности;
• в качестве фиксатора при сборке сложных блоков из отдельных частей;
• уменьшение скользкости рукояток инвентаря в промышленности, спорте и сельском хозяйстве;
• прозрачная термоусадка отлично подходит для маркировки электрокабелей (на бумаге печатается или пишется маркировка, после чего она помещается под прозрачный отрезок трубы и усаживается).

Что такое термоусадочные трубки, стало известно еще с середины прошлого века, когда компания «Райчем Корпорейшн» внедрила производство легкого электрического кабеля разных видов и размеров, полученного в результате экспериментов в сфере радиационной химии. С тех пор список областей применения термоусадочной трубки значительно возрос. Однако основным назначением была и остается изоляция токопроводящих кабелей. За счет внедрения новых материалов для производства термоусадочных трубок, открываются новые возможности их применения, как на производстве, так и в быту.

Виды термоусаживаемых трубок

Проще всего разделять их по типу материала, из которого они изготовлены:

• Эластомерные выполняются из синтетического каучука. Основное свойство таких термокемрбриков – повышенная устойчивость к высоким плюсовым температурам (выдерживают до +175 градусов по Цельсию) и к агрессивному воздействию горюче-смазочных материалов. Однако, спрос на такие изделия невысок из-за их большой стоимости.
• Полиэстровые трубки считаются более популярными в силу своей повышенной прочности и устойчивости, да и соотношение цена/качество у них более приемлемо. Поэтому, такие термоусадки более всего востребованы в электротехнической отрасли.
• Силиконовые термоусаживаемые изделия имеют крайне гибкую и нетоксичную структуру, к тому же они химически крайне инертны. Однако, главным их минусом является малая устойчивость к органическим растворителям, из-за чего они не используются в областях, где возможен контакт с горюче-смазочными веществами.
• Полиолефиновые трубки выполняются из полиэтилена и «сшиваются» химическим или радиационным способом. В эту основу могут быть еще добавлены различные красители и пластификаторы, а также иные вещества, способные подавлять горение. Подобные термоусадки применяют для изоляции проводов, которые будут находится под постоянным воздействием крайне высоких или крайне низких температур – от +125 до -50 градусов по Цельсию. Кроме того, они спокойно взаимодействуют с бензолом и иными сильнодействующими окислителями, однако, слабо устойчивы для влияния ГСМ.
• Трубки из поливинилхлорида (ПВХ) имеют повышенные электроизоляционные свойства. Главный их недостаток – они чувствительны к перепадам температур и диапазон их применения ограничивается температурным интервалом в -20 до +50 градусов по Цельсию. Помимо прочего, они слабо устойчивы к возгоранию и при горении выделяют сверхтоксичные вещества.
• Фторполимерные трубки являются самыми передовыми и современными, обладают почти всеми положительными химическими и физическими свойствами вышеперечисленных видов, но получили слабое распространение, т. к. технология их изготовления чрезвычайно затратна и трудоемка, от чего цена на подобные кембрики очень высока.

Также трубки могут различаться по принципу монтажа: они бывают с внутренней клеевой основой (с герметизацией) и без таковой (без герметизации). В первом случае, после монтажа трубки на провода, все межжильное пространство заливается специальным клеем, входящим в комплект, что обеспечивает дополнительную изоляцию и герметичность. Герметичные трубки меньше всего подвержены усадке.

Сами трубки могут еще различаться по коэффициенту усадки, который указывается производителем на упаковке – т. е. обозначается первоначальный диаметр и диаметр после обработки феном. Например, «20 мм – усадка 2 к 1».
