Стабилитрон tl431: схема включения

Проверка стабилизатора

Сразу возникает уместный вопрос о том, как проверить tl431 мультиметром. Как показывает практика, одним мультиметром проверить не получится. Для проверки tl431 мультиметром следует собрать схему. Для этого понадобятся: три резистора (один из них подстроечный), светодиод или лампочка, источник постоянного тока 5В.

Резистор R3 необходимо подобрать таким образом, чтобы он ограничил ток до 20мА в цепи питания. Его номинал составляет примерно 100Ом. Резисторы R2 и R3 выполняют роль балансира. Как только напряжение будет 2,5 В на управляющем электроде, то переход светодиода откроется, и напряжение пойдет через него. Эта схема хороша тем, что светодиод выполняет роль индикатора.

Источник постоянного тока – 5В является фиксированным, а управлять микросхемой tl431 можно с помощью переменного резистора R2. Когда питание на микросхему не подается, то диод не горит. После того как сопротивление изменяется при помощи подстроечного резистора, светодиод загорается. После этого мультиметр нужно включить в режим измерения постоянного тока и замерить напряжение на управляющем выводе, которое должно составлять 2,5. Если напряжение присутствует и светодиод горит, то элемент можно считать рабочим.

Документация на серию TL431

3
SO
T2

TL431 family
Adjustable precision shunt regulator
Rev. 4 — 30 June 2011

Product data sheet

1. General description
Three-terminal shunt regulator family with an output voltage range between Vref and 36 V,
to be set by two external resistors.

• The TL431xDBZR types feature an enhanced stability area with a very low
load capacity requirement.

• The TL431xFDT types offer an enhanced stability area and a higher
ElectroMagnetic Interference (EMI) ruggedness, for example, for Switch Mode Power
Supply (SMPS) applications.

• The TL431xSDT types are designed for standard requirements and linear
applications.
Table 1.

Product overview

Reference voltage
tolerance (Vref)

Temperature range (Tamb)
0 to 70 C

40 to 85 C

40 to 125 C

Pinning
configuration
(see Table 5)

2%

TL431CDBZR

TL431IDBZR

TL431QDBZR

normal pinning

TL431FDT

normal pinning

TL431MFDT

mirrored pinning

1%

0.5 %

TL431ACDBZR TL431AIDBZR

TL431BCDBZR TL431BIDBZR

TL431SDT

normal pinning

TL431MSDT

mirrored pinning

TL431AQDBZR normal pinning
TL431AFDT

normal pinning

TL431AMFDT

mirrored pinning

TL431ASDT

normal pinning

TL431AMSDT

mirrored pinning

TL431BQDBZR normal pinning
TL431BFDT

normal pinning

TL431BMFDT

mirrored pinning

TL431BSDT

normal pinning

TL431BMSDT

mirrored pinning

PDF

Документация на серию TL431

TL431 family Adjustable precision shunt regulator

Дата модификации: 07.07.2011

Размер: 261.6 Кб

27 стр.

найти TL431.pdf

Точностные характеристики [ править | править код ]

Паспортная величина опорного напряжения UREF=2,495 В определяется и тестируется заводом-изготовителем при токе катода 10 мА , замыкании управляющего входа на катод и температуре окружающей среды +25 °C . Порог переключения (точка В на передаточной характеристике) и порог перехода в режим высокой крутизны (точка С) не нормируются . Фактическое опорное напряжение, которое устанавливает конкретный экземпляр TL431 в конкретной схеме, может быть и больше, и меньше паспортного, в зависимости от четырёх факторов:

Технологический разброс . Допустимый разброс UREF при нормальных условиях составляет для различных серий TL431 не более ±0,5 %, не более ±1 % или не более ±2 % ;

Температурный дрейф . Зависимость опорного напряжения бандгапа от температуры имеет форму плавного горба. Если характеристики конкретной микросхемы точно соответствуют конструкторскому расчёту, то вершина горба наблюдается при температуре около +25°С, а UREF при нормальных условиях точно равно 2,495 В ; выше и ниже отметки +25°С UREF плавно снижается на несколько мВ. Для микросхем с заметным отклонением характеристик от расчётных горб сдвигается в области высоких или низких температур, а сама зависимость может принимать монотонно спадающий или монотонно возрастающий характер. Отклонение фактического UREF от паспортных 2,495 В во всех случаях не превышает нескольких десятков мВ ;

Влияние напряжения анод-катод (UKA). С ростом UKA опорное напряжение TL431, необходимое для поддержания фиксированного тока катода, снижается с типичной скоростью в 1,4 мВ/В (но не более 2,7 мВ/В ) . Величина, обратная этому показателю, — примерно 300…1000 ( 50…60 дБ ) — есть верхний предел коэффициента усиления напряжения в области низких частот ;

Влияние тока катода . С ростом тока катода, при прочих равных условиях, UREF возрастает со скоростью примерно 0,5…1 мВ/мА , что соответствует крутизне преобразования в 1…2 А/В .

TL 431 интегральный стабилитрон

Основные характеристики программируемого источника опорного напряжения TL 431

• ​ Номинальное рабочее напряжение на выходе от 2,5 до 36 В;
• Ток на выходе до 100 мА;
• Мощность 0,2 Ватт;
• Диапазон рабочей температуры для TL 431C от 0° до 70°;
• Диапазон рабочей температуры для TL 431A от -40° до +85°.

Точность интегральной схемы TL 431 указывается шестой буквой в обозначении:

• Точность без буквы – 2%;
• Буква А – 1%;
• Буква В – 0, 5%.

Столь широкое его применения обусловлено низкой ценой, универсальным форм-фактором, надёжностью, и хорошей устойчивостью к агрессивным факторам внешней среды. Но также следует отметить точность работы данного регулятора напряжения. Это позволило ему занять нишу в устройствах микроэлектроники.

Основное предназначение TL 431 стабилизировать опорное напряжение в цепи. При условии, когда напряжение на входе источника ниже номинального опорного напряжения, в программируемом модуле транзистор будет закрыт и проходящий между катодом и анодом ток не будет превышать 1 мА. В случае, когда выходное напряжение станет превышать запрограммированный уровень, транзистор будет открыт и электрический ток сможет свободно проходит от катода к аноду.

Схема включения TL 431

В зависимости от рабочего напряжения устройства схема подключения будет состоять из одноступенчатого преобразователя и расширителя (для устройств 2,48 В.) или модулятора небольшой ёмкости (для устройств 3.3 В). А также чтобы снизить риск короткого замыкания, в схему устанавливается предохранитель, как правило, за стабилитроном. На физическое подключение оказывает влияние форм-фактор устройства, в котором будет находиться схема TL 431, и условия окружающей среды (в основном температура).

Стабилизатор на основе TL 431

Простейшим стабилизатором на основе TL 431 является параметрический стабилизатор. Для этого в схему нужно включить два резистора R 1, R 2 через которые можно задавать выходное напряжение для TL 431 по формуле: U вых= Vref (1 + R 1/ R 2). Как видно из формулы здесь напряжение на выходе будет прямо пропорционально отношению R 1 к R 2. Интегральная схема будет держать напряжение на уровне 2,5 В. Для резистора R 1 выходное значение рассчитывается так: R 1= R 2 (U вых/ Vref – 1).

Эта схема стабилизатора, как правило, используется в блоках питания с фиксированным или регулируемым напряжением. Такие стабилизаторы напряжения на TL 431 можно обнаружить в принтерах, плоттерах, и промышленных блоках питания. Если необходимо высчитать напряжение для фиксированных источников питания, то используем формулу Vo = (1 + R 1/ R 2) Vref.

Временное реле

Прецизионные характеристики TL 431 позволяют использовать его не совсем по «прямому» назначению. Из-за того, что входной ток этого регулируемого стабилизатора составляет от 2 до 4 мкА, то используя данную микросхему можно собрать временное реле. Роль таймера в нём будет исполнять R1 который начнёт постепенно заряжаться после размыкания контактов S 1 C 1. Когда напряжение на выходе стабилизатора достигнет 2,5 В, транзистор DA1 будет открыт, через светодиоды оптопары PC 817 начёт проходить ток, а открытый фоторезистор замкнёт цепь.

Термостабильный стабилизатор на основе TL 431

Технические характеристики TL 431 позволяют создавать на его основе термостабильные стабилизаторы тока. В которых резистор R2 выполняет роль шунта обратной связи, на нём постоянно поддерживается значение 2,5 В. В результате значение тока на нагрузке будет рассчитываться по формуле Iн=2,5/R2.

Цоколёвка и проверка исправности TL 431

Форм-фактор TL 431 и его цоколёвка будет зависеть от производителя. Встречаются варианты в старых корпусах TO -92 и новых SOT-23. Не стоит забывать про отечественный аналог: КР142ЕН19А тоже широко распространённый на рынке. В большинстве случаев цоколёвка нанесена непосредственно на плату. Однако не все производители так поступают, и в некоторых случаях вам придётся искать информацию по пинам в техпаспорте того или иного устройства.

TL 431 является интегральной схемой и состоит из 10 транзисторов. Из-за этого проверить её мультиметром невозможно. Для проверки исправности микросхемы TL 431 нужно использовать тестовую схему. Конечно, часто нет смысла искать перегоревший элемент и проще заменить схему целиком.

Программы расчёта для TL 431

В интернете существует множество сайтов, где вы сможете скачать программы-калькуляторы для расчёта параметров напряжения и силы тока. В них можно указывать типы резисторов, конденсаторов, микросхем и прочих составных частей схемы. TL 431 калькуляторы также бывают онлайн, они по функционалу проигрывают устанавливаемым программам, но если вам нужно исключительно входные/выходные и максимальные значения схемы, то они справятся с этой задачей.

Схемы включения

Микросхема tl 431 представляет собой стабилитрон интегрального типа. Она обладает тремя схемами включения:

• на 2.48 В (1);
• на 3, 3 В (2);
• на 14 В.

Вариант 1: схема на 2,48 В.

Схема включения стабилитрона на 2.48 вольта оснащена одноступенчатым преобразователем. Среднее значение рабочего тока в подобной системе составляет 5.3 А. К выводу ref (цепь опорного напряжения) монтируется цепь, состоящая из двух параллельно соединённых резисторов (по 2.4 и 2.26 кОм). На эти резисторы предварительно подаётся напряжение равное 5 В, которое после прохождения цепи превращается в 2,48.

Вариант 2: схема включения на 3,3 В.

В схеме включения на 3,3 В также используется одноступенчатый преобразователь и резистор на 1 кОм, подключённый к катоду. Перед сопротивлением ставится сторонний источник питания на 3 В. К выводу (ref) подключается конденсатор ёмкостью 10 нФ, соединённый с землёй. Анод в подобной схеме сажается напрямую на землю, а катодная и входная цепи соединяются двумя общими точками.

Проблемой этой схемы включения является большая вероятность возникновения короткого замыкания (КЗ). Для того чтобы снизить риск возникновения КЗ, после стабилитронов монтируют предохранитель.

Чтобы усиливать сигнал к выводу подключают специальные фильтры. В такой схеме включения средние показатели напряжения и тока составляют 5 В/ 3.5 А, а точность стабилизации менее 3%. Стабилитрон подключается через векторный переходник поэтому нужно подбирать транзистор резонного типа Средняя ёмкость модулятора должна составлять 4.2 пФ. Для увеличения проводимости тока можно использовать триггеры.

Микросхема tl431 схема включения

Соответствующая функциональная схема регулятора приведена на Рис. Внешне она отличается от схемы Рис. Благодаря этому в схеме Рис.

Стабилитроны VD1 и VD2 в этой схеме также подобраны в пару с напряжением около 13,5 вольта, что дает возможность сопоставлять результаты соответствующих экспериментов с предыдущей схемой.

Величина тока генераторов тока ГТ здесь несколько увеличена и составляет 23 мА.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты: Обсуждения, статьи, мануалы:

TL431 схема включения, TL431 цоколевка

Микросхема TL — это регулируемый стабилитрон. Используется в роли источника опорного напряжения в схемах различных блоков питания. Микросхема стабилитрон TL может использоваться не только в схемах питания.

При помощи таких конструкций возможно контролировать множество разнообразных параметров. Самый основной параметр — контроль напряжения.

Работа данного индикатора организована таким образом, что при потенциале на управляющем контакте TL вывод 1 меньше 2,5В, стабилитрон TL заперт, через него проходит только малый ток, обычно, менее 0,4 мА.

Поскольку данной величины тока хватает для того чтобы светодиод светился, то что бы избежать этого, нужно просто параллельно светодиоду подсоединить сопротивление на 2…3 кОм. Максимальный ток проходящий через стабилитрон TL находится в районе мА. Но у светодиода максимально допустимый ток составляет всего 20 мА. Поэтому в цепь светодиода необходимо добавить токоограничивающий резистор R3.

Если необходимо точно выставить уровень срабатывания, то необходимо на место сопротивления R2 установить подстроечный резистор, с бОльшим сопротивлением. После окончания точной настройки, данный подстроичник можно заменить на постоянный. Иногда необходимо проверять несколько значений напряжения.

В таком случае понадобятся несколько подобных сигнализатора на TL настроенных на свое напряжение. Разница данной схемы от предшествующей в том, что светодиод подключен по иному.

Если же контролируемое значение напряжения превосходит уровень, определенный делителем Rl и R2, микросхема TL открывается, и ток течет через сопротивление R3 и выводы микросхемы TL Для стопроцентного предотвращения загорания светодиода в его цепь дополнительно включены 2 диода.

В этой схеме использован двухцветный светодиод HL1. Если потенциал ниже порога установленного делителем R1 и R2, то светодиод горит зеленым цветом, если же выше порогового значения, то светодиод горит красным цветом.

Если же светодиод совсем не светится, то это означает что контролируемое напряжение на уровне заданного порога 0,05…0,1В. Для обобщения принципа работы на данной схеме отображены различные датчики. К примеру, если в качестве датчика применить фототранзистор , то в конечном итоге получится фотореле, реагирующее на степень освещенности.

До тех пор пока освещение велико, сопротивление фототранзистора мало. Вследствие этого напряжение на управляющем контакте TL ниже заданного уровня, из-за этого светодиод не горит.

Данную схему можно использовать как датчик влажности почвы. В этом случае вместо фототранзистора нужно подсоединить два нержавеющих электрода, которые втыкают в землю на небольшом расстоянии друг от друга.

После высыхания почвы, сопротивление между электродами возрастает и это приводит к срабатыванию микросхемы TL, светодиод загорается. Уровень срабатывания схемы во всех случаях устанавливается посредством резистора R1. Помимо приведенных световых устройств, на микросхеме TL можно смастерить и звуковой индикатор.

Схема подобного устройства приведена ниже. Данный звуковой сигнализатор можно применить в качестве контроля за уровнем воды в какой-либо емкости.

Большое спасибо! Ценная и грамотно изложенная информация. Вообще сайт беру в закладки: посещаю не первый раз и всегда получаю необходимую мне информацию. Весьма благодарен за столь такую ценную информацию и её грамотное описание. Главное в простоте и доступности большой аудитории радиолюбителей. Объясните, пожаулйста, назначение резистора R2 например, на первых двух схемах?

Графики электрических характеристик

Добрый день. Я не электронщик но то что мне было нужно я нашел. Большое спасибо. Понравились две первые схемки (переделал схем 20, но то греется, можно чай кипятить, то тока на выходе нет), но без индикатора заряда. Помогите пожалуйста в этом вопросе. Заранее благодарен. С уважением Александр.

Проще готовый блок купить за 100-150 руб.

Я тоже из Кирова, из Ганги.

Здравствуйте ,случилась поломка ASUS Maximus VI Extreme , нашел замкнутый F90 P02 CFD0423 вроде полевик данных не нашел , какой структуры и чем заменить не в курсе , помогите с информацией . Если что не так написал извините в первый раз советуюсь .

TL 431 это программируемый шунтирующий регулятор напряжения. Хотя, эта интегральная схема начала выпускаться в конце 70-х она до сих пор не сдаёт своих позиций на рынке и пользуется популярностью среди радиолюбителей и крупных производителей электротехнического оборудования. На плате этого программируемого стабилизатора находится фоторезистор, датчик измерения сопротивления и терморезистор. TL 431 повсеместно используются в самых разных электрических приборах бытовой и производственной техники. Чаще всего этот интегральный стабилитрон можно встретить в блоках питания компьютеров, телевизоров, принтеров и зарядок для литий-ионных аккумуляторов телефонов.

Читать также: Насадка для дрели для вырезания круглых отверстий

Цоколёвка tl341

TL 341 представляет собой трёхвыводную микросхему. Каждая ножка имеет собственное название 1 — reference (выход), 2 — anode (анод) и 3 — catode (катод).

На практике цоколёвка бывает различной и зависит от типа корпуса выбранного производителем при изготовлении изделия. TL431 выпускается в большом количестве разных корпусов, от древних TO-92 до современных SOT-23. Распиновка tl431 в зависимости от вида корпуса изображены на рисунке 3.

Аналогами tl431 отечественного производства являются микросхемы КР142ЕН19А и К1156ЕР5Т. К зарубежным аналогам можно отнести:

• KA431AZ;
• KIA431;
• HA17431VP;
• IR9431N;
• AME431BxxxxBZ;
• AS431A1D;
• LM431BCM.

Особенности эксплуатации

TL431 обладает мощным корпусом, программируемым выходным напряжением, низким эквивалентным температурным и световым коэффициентом, не содержит свинца и имеет низкий выход шума сигнализатора. Проверяется мультиметром.

Принцип работы очень просто понять, смотря на структурную схему. В момент того, когда напряжение на выходе ниже, чем на опоре, то на конце операционный усилитель будет работать с такой же силой. Если же этот показатель будет в норме, то усилителем будет открыт транзистор и по катоду с анодом будет течь заряд.

Использование и принцип включения цоколевки TL431

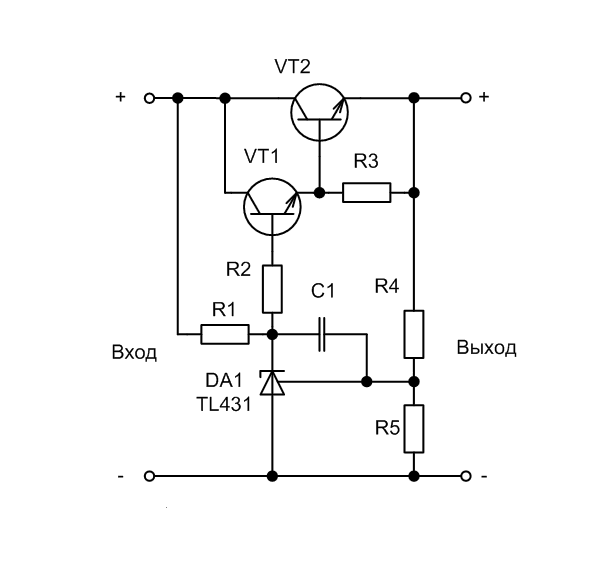

Компенсационный стабилизатор напряжения

Принцип его работы такой же, как и у обычного стабилитрона. Благодаря разности напряжения у входа и выхода компенсируется мощного вида биполярный транзистор. Однако стабилизированная точность выше благодаря выходу стабилизатора.

Обратите внимание! Для стабилизации тока используется промежуточный вид усилительного каскада. Оба транзисторных устройства работают с эмиттерным повторителем, то есть усиливается ток и не повышается показатель силы

Подключение компенсационного стабилизатора напряжения

Реле времени

Важно понимать, что TL431 многофункциональный. Благодаря показателю в 4 микроампера входного тока, можно сделать реле времени

Когда основной контакт разомкнется, медленно начнет заряжаться транзистор. При получении напряжения в 2,5 вольт, транзистор на выходе будет открыт, и благодаря оптопаровому светодиоду будет протекать электроток. В соответствии с этим будет открыт фототранзистор и замкнута внешняя цепь.

Согласно приведенной ниже схеме, второй резистор осуществляет ограничение тока с помощью оптрона и стабилизатора, третий же предупреждает тот момент, чтобы зажегся светодиод.

Схема работы реле времени

Технические характеристики

В блоках питания от сети 220В линейный стабилизатор обычно устанавливается сразу после выпрямительного диодного моста, где выполняет свою основную роль источника вторичного электропитания (ИВЭП). Рекомендуемая производителями величина входного напряжения у КРЕН8Б находится в диапазоне 14,5 … 18 В. В любом случае, должно быть на 2,5-3 В больше от опорного.

Максимальные параметры

Изготовителями заявлены следующие максимальные параметры КР142ЕН8Б, при температуре корпуса (Т_К) от -45 до +70оС, если не указано иного:

• входное напряжение (при Т_К от -45 до +100оС) — до 30 В;
• мощность рассеивания – до 1,5 Вт; до 8 Вт (c теплоотводом);
• ток в нагрузке – до 1500 мА (c использованием теплоотвода).

Электрические параметры

Если ток в нагрузке будет более 100 мА, то рекомендуется применение теплоотвода. На практике его величина может достигать 900 мА, что на много меньше значения заявленного отдельными производителями в даташит, но вполне достаточного для большинства современных слаботочных систем. Сведения о электрических параметрах КРЕН8Б, при температуре окружающей среды +25оС, представлены в таблице ниже.

Типовое включение

Устойчивая работа электронных приборов обеспечивается стабильностью поданного на них электропитания. Отсюда и возникает потребность в его выравнивании до необходимого уровня. Превышение или снижение питающих значений недопустимо, так как приводит к неисправности в работе оборудования. Самый очевидный способ — использовать популярную отечественную микросхему из серии КР142.

КР142ЕН8Б является одним из линейных стабилизаторов указанной серии. Его типовая схема подключения очень простая и подходит для всех КР142ЕН. Она включает в себя саму КРЕНку (еще одно неофициальное название 142ЕН8Б) и пару сглаживающих конденсаторов. В даташит рекомендовано применение небольших ёмкостей с величиной 0,33 и 1,0 мкФ. Обычно используют керамические или танталовые версии.

Если для проекта выбраны алюминиевые электролитические конденсаторы, то они должны быть не менее 10 мкФ. Их лучше подсоединять как можно ближе к выводам микросхемы. Многие радиолюбители делают это навесным монтажом, спаивая ножки радиоэлементов между собой.

Что это такое – источник опорного напряжения TL431?

В блоках питания персональных компьютеров можно встретить микросхему источника опорного напряжения (ИОН) TL431.

Можно рассматривать ее как регулируемый стабилитрон.

Но это именно микросхема, так как в ней помещено более десятка транзисторов, не считая других элементов.

Стабилитрон – это такая штуковина, которая поддерживает (стремится поддержать) постоянное напряжение на нагрузке. «А зачем это нужно?» – спросите вы.

Дело в том, что микросхемы, из которых состоит компьютер – и большие и малые – могут работать лишь в определенном (не очень большом) диапазоне питающих напряжений. При превышении диапазона весьма вероятен выход их из строя.

Поэтому в блоках питания (не только компьютерных) применяются схемы и компоненты для стабилизации напряжения.

При определенном диапазоне напряжений между анодом и катодом (и определенном диапазоне токов катода) микросхема обеспечивает на своем выходе ref опорное напряжение 2,5 В относительно анода.

Используя внешние цепи (резисторы) можно варьировать напряжение между анодом и катодом в достаточно широких пределах – от 2,5 до 36 В.

Таким образом, нам не нужно искать стабилитроны на определенное напряжение! Можно просто изменять номиналы резисторов и получить нужное нам уровень напряжения.

В компьютерных блоках питания существует источник дежурного напряжения + 5VSB.

Если вилка блока питания вставлена в сеть, оно присутствует на одном из контактов основного питающего разъема — даже если компьютер не включен.

При этом часть компонентов материнской платы компьютера находится под этим напряжением.

Именно с помощью него и происходит запуск основной части блока питания – сигналом с материнской платы. В формировании этого напряжения часто участвует и микросхема TL431.

При выходе ее из строя величина дежурного напряжения может отличаться — и довольно сильно — от номинальной величины.

Чем это может нам грозить?

Если напряжение +5VSB будет больше чем надо, компьютер может «зависать», так как часть микросхем материнской платы питается повышенным напряжением.

Иногда такое поведение компьютера вводит неопытного ремонтника в заблуждение. Ведь он измерил основные питающие напряжения блока питания +3,3 В, +5 В, +12 В – и увидел, что они находятся в пределах допуска.

Он начинает копать в другом месте и тратит массу времени на поиск неисправности. А надо было просто измерить и напряжение дежурного источника!

Напомним, что напряжение +5VSB должно находиться в пределах 5% допуска, т.е. лежать в диапазоне 4,75 – 5,25 В.

Если напряжение дежурного источника будет меньше необходимого, компьютер может вообще не запуститься.

Простое зарядное устройство для литиевого аккумулятора.

Главное отличие зарядного устройства от блока питания – четкое ограничение зарядного тока. Следующая схема имеет два режима ограничения:

Пока напряжение на выходе меньше 4,2 В ограничивается выходной ток, при достижении напряжением величины 4,2 В начинает ограничиватся напряжение и ток заряда снижается. На следующей схеме ограничение тока осуществляют транзисторы VT1, VT2 и резисторы R1-R3. Резистор R1 выполняет функцию шунта, когда напряжение на нем превышает 0,6 В (порог открывания VT1), транзистор VT1 открывается и закрывает транзистор VT2. Из-за этого падает напряжение на базе VT3 он начинает закрываться и следовательно снижается выходное напряжение, а это ведет к снижению выходного тока. Таким образом работает обратная связь по току и его стабилизация. Когда напряжение подбирается к уровню 4,2 В в работу начинает вступать DA1 и ограничивать напряжение на выходе зарядного устройства.

Читать также: Чем можно заменить варистор

А теперь список номиналов компонентов схемы:

• DA1 – TL431C;
• R1 – 2,2 Ом;
• R2 – 470 Ом;
• R3 – 100 кОм;
• R4 – 15 кОм;
• R5 – 22 кОм;
• R6 – 680 Ом (нужен для подстройки выходного напряжения);
• VT1, VT2 – BC857B;
• VT3 – BCP68-25;
• VT4 – BSS138.

21 thoughts on “ TL431 схема включения, TL431 цоколевка ”

К1242ЕР1АП производства «Интеграл» Минск

Я бы не называл малоточность TL431 ее недостатком, это ведь не стабилизатор, как таковой, а источник опорного напряжения для него. Применяя различную периферию можно решать различные задачи по мощности, точности, надежности и т.д. Вот, внешние цепи могут быть любыми, а управляются одним и тем же устройством — TL431. Что и делает ее такой распространенной и востребованной. Понравилась схема зарядки, где необходима регулировка и по току и по напряжению, применены и биполярный и униполярный транзисторы — каждый в своем режиме.

Да, конденсатор между анодом и катодом этого «стабилитрона» ставить не следует ни в коем случае. Я так столкнулся с самовозбуждением схемы стабилизатора напряжения, когда по неопытности решил, что с конденсатором на выходе источника опорного напряжения на TL431 схема будет работать стабильнее. Поставил конденсатор на 10 нФ, и схема «завелась», выдавая на выходе «кашу» из импульсов вместо постоянного напряжения. Что неудивительно, для операционного усилителя входящего в состав TL431 такой параметр как максимальная емкость нагрузки нужно учитывать как и для всякого другого ОУ.

Уже писал выше, что использовать источник прецизионного опорного напряжения в виде стабилизатора странно. Еще более странно, какой стабильности можно добиться емкостью в десяток нан. Стабильности задаваемого напряжения, шунтируя и устраивая паразитную ОС? Или выходного? Конечно возбудится.

А что там было о источнике опорного в виде стабилизатора? Опорное в стабилизаторе применялось в своем прямом назначении, в качестве опорного, с которым сравнивалось выходное

Характеристики

Предельно допустимые характеристики КР142ЕН5А, сильно зависят от температуры её корпуса (Т_КОРП.) и приводятся в даташит производителей отдельно от остальных. Перечислим их:

максимальное напряжение на входе (UВХ.) до 15 В, при ТКОРП. = — 45 …+ 70 °C;

при Т_КОРП. = — 45 …+ 100 °C:

• выходное напряжение (U_ВЫХ.) находится в диапазоне 4.9 … 5.1 В;
• рассеиваемая мощность (Р_МАКC.) без радиатора не более 1.5 Вт., с теплоотводом до 10 Вт;
• предельный выходной ток (при Р ≤ Р_МАКC.) I_МАКC. до 1.5 А.

Электрические параметры

Кроме максимально допустимых значений у КР142ЕН5А есть электрические параметры. Они приводятся совместно с дополнительными условиями их измерения. Все значения в этом перечне справедливы только при условии температуры окружающей среды Т_ОКР. = + 25ОС.

Аналоги

Линейный стабилизатор напряжения КР142ЕН5А является аналогом зарубежных микросхем первого поколения серии LM7805, впервые представленных в 70-х годах американской компанией  Fairchild Semiconductor. Это популярная импортная ИС из серии 78xx, так как имеет на выходе наиболее распространенные для питания различных приборов +5 В. Современными аналогами микросхемы являются: А7805Т, KIA7805, L7805CV, LM7805. Отечественную КР142ЕН5В можно так же рассмотреть в качестве полноценной замены.

Особенности маркировки

Не все экземпляры КР142ЕН5А имеют полную маркировку на корпусе. Вместо неё указывается условный код, по которому и узнают “кренку”. В этом случае на корпус наносится следующая информация: марка завода-изготовителя, тип микросхемы, год и неделя выпуска.

Встречается так же и другое сокращенное обозначение данного устройства – КРЕН 5А.

Базовая конфигурация

Главная задача стабилизатора — обеспечить постоянство выходного напряжения и подавление пульсаций.
Конструкция стабилизатора основана на простейшей схеме, но каждый её элемент я выбирал так, чтобы он идеально выполнял свою функцию:Для максимального подавления входных шумов сопротивление резистора R должно быть максимально, а в внутреннее сопротивление источника опорного напряжения Vref как можно ниже. Да и работать формирователь опорного напряжения будет лучше, если его питать от высокоомного источника. Таким требованиям отвечает источник стабильного тока (ГСТ).

Для высоковольтного стабилизатора я использовал ГСТ на двух транзисторах, что обеспечивает большую стабильность тока при колебаниях питающего напряжения.

Для низковольтных стабилизаторов можно использовать аналогичную схему или просто одиночный диод.

Для высоковольтных стабилизаторов я выбрал значение тока ГСТ около 5мА. Для низковольтных стабилизаторов можно выбрать значение поменьше.

Микросхеме TL431 для нормальной работы требуется минимум 2 мА.

Важное замечание: ГСТ на двух транзисторах может иногда возбуждаться, если использовать высокочастотные транзисторы. Поэтому я выбрал транзисторы  MJ340/350 которые, как показывает мой опыт, работают стабильно. Стабилитроны довольно шумные и кроме того имеют плохой температурный коэффициент

Выходное напряжение при их использовании будет меняться в зависимости от температуры окружающей среды, а если в вашем усилителе активная вентиляция, то тем более. Кроме того, стабильность их внутреннего сопротивления тоже оставляет желать лучшего

Стабилитроны довольно шумные и кроме того имеют плохой температурный коэффициент. Выходное напряжение при их использовании будет меняться в зависимости от температуры окружающей среды, а если в вашем усилителе активная вентиляция, то тем более. Кроме того, стабильность их внутреннего сопротивления тоже оставляет желать лучшего.

Вместо них я использовал TL431 в качестве источника опорного напряжения, так как их шумовые характеристики весьма достойны, они имеют низкое выходное сопротивление и довольно широкий диапазон выходных напряжений, которое устанавливается с помощью простого делителя.

Товары серии TL431

Наименование	i	Упаковка	Корпус	Точность	T раб
TL431ACDBZR (NXP)		1 шт	TO236
TL431ACDBZR.215 (NXP)   TL431ACDBZR.215 (NEX-NXP)			SOT-23-3
TL431AFDT (NXP)			SOT-23-3
TL431AIDBZR (NXP)		1 шт	TO236
TL431AIDBZR.215 (NXP)   TL431AIDBZR.215 (NEX-NXP)			—
TL431AMFDT (NXP)			SOT-23-3
TL431AMSDT (NXP)			SOT-23-3
TL431AMSDT.215 (NXP)		в ленте 3000 шт	TO236
TL431AQDBZR (NXP)		1 шт	TO236
TL431AQDBZR.215 (NXP)   TL431AQDBZR.215 (NEX-NXP)			SOT-23-3
TL431ASDT (NXP)			SOT-23-3
TL431ASDT.215 (NXP)			TO236
TL431BCDBZR (NXP)		1 шт	TO236
TL431BCDBZR.215 (NXP)   TL431BCDBZR.215 (NEX-NXP)			—
TL431BFDT (NXP)			SOT-23-3
TL431BFDT.215 (NXP)			SOT-23-3
TL431BIDBZR (NXP)		1 шт	TO236
TL431BIDBZR.215 (NXP)   TL431BIDBZR.215 (NEX-NXP)			—
TL431BMFDT (NXP)			SOT-23-3
TL431BQDBZR (NXP)		1 шт	TO236
TL431BQDBZR.215 (NXP)   TL431BQDBZR.215 (NEX-NXP)			SOT-23-3
TL431BSDT.215 (NXP)			TO236
TL431CDBZR (NXP)			SOT-23-3
TL431CDBZR.215 (NXP)   TL431CDBZR.215 (NEX-NXP)			SOT-23-3
TL431FDT (NXP)		1 шт	SOT-23-3
TL431FDT.215 (NXP)   TL431FDT.215 (NEX-NXP)			—
TL431IDBZR (NXP)		1 шт	TO236
TL431IDBZR.215 (NXP)   TL431IDBZR.215 (NEX-NXP)			—
TL431MSDT (NXP)			SOT-23-3
TL431MSDT.215 (NXP)			TO236
TL431QDBZR (NXP)		1 шт	TO236
TL431QDBZR.215 (NXP)   TL431QDBZR.215 (NEX-NXP)			SOT-23-3
TL431SDT (NXP)		1 шт	SOT-23-3
TL431SDT.215 (NXP)			TO236
