Сварка из микроволновки своими руками
Содержание:
- Органы управления самодельной точечной сваркой
- Разбираем микроволновку и переделываем трансформатор
- Создание рабочей части
- Схема споттера на базе сварочного аппарата
- Плазмотрон
- Электрическая схема самодельного споттера
- Как избежать 4 ошибки при создании электродов
- Как работает споттер
- Самоделки из микроволновки и ее деталей
- Корпус для споттера и финальная сборка
- Работа с трансформатором
- Простая схема
- Аппарат для точечной сварки своими руками
- Демонтаж выполнил, что дальше?
- Важные дополнительные устройства
Органы управления самодельной точечной сваркой
Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

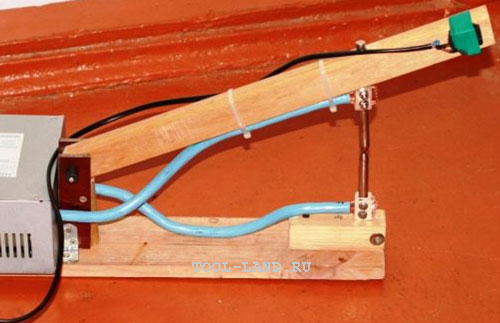

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом
На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.
Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.
Аппарат точечной сварки, сделанный своими руками, в работе
Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.
Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).
Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.
Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.
Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.
Трудно переоценить важность и необходимость аппарата для выполнения точечной сварки в домашних условиях. Таким способом можно соединить прутья забора, изготовить клетку для домашнего животного, присоединить держатель к поварешке
Сварочное оборудование промышленного производства имеет высокую цену. Хороший выход — изготовить точечную сварку из микроволновки своими руками.
Разбираем микроволновку и переделываем трансформатор
Для начала возьмем микроволновку. Внутри данного прибора имеется трансформатор, в составе которого сердечник и две обмотки: первичная и вторичная.
Сердечник трансформатора запаян двумя тонкими сварными швами, как показано на картинке.

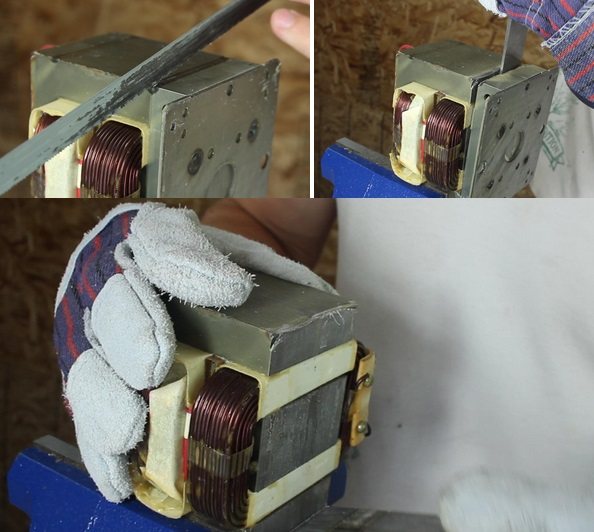

Для вскрытия шва придется воспользоваться болгаркой или ножовкой, а, чтобы добраться к обмоткам в трансформаторе, потребуется поработать молотком и долотом.
При извлечении первичной обмотки следует быть предельно осторожным и не повредить её, потому, что она будет использоваться нами в дальнейшем.
Намотка вторичной обмотки обычно очень плотная, поэтому она извлекается с трудом. Так как для сварочного аппарата она не пригодится, то её можно распилить и вытащить частями.
После окончания описанных действий, вы должны получить в свое распоряжение целую и неповрежденную первичную обмотку трансформатора и его сердцевину, разделенную на два куска.
Создание рабочей части
Для выполнения контактной сварки на самодельном аппарате из микроволновки необходима рабочая часть устройства, позволяющая быстро соединять электроды, и зажимать изделие между ними. В качестве нижнего основания можно использовать профиль, штангу или деревянный брус. Один его конец крепится к корпусу саморезами для жесткой фиксации. На второй край подсоединяется нижний электрод, которому подводится кабель от трансформатора. Чтобы провод не болтался, его стоит примотать к штанге.
Верхняя часть должна быть подвижна. Это будет рычаг. В качестве оси может выступать длинный гвоздь, а стойки по бокам изготавливают из двух брусков или профилей. Желательно не оставлять зазоров между стойками и основанием рычага, иначе это снизит точность соответствия верхней и нижней части, что отразится на точности сварки. В нерабочем состоянии рычаг самостоятельно отводится вверх для предотвращения произвольного замыкания контактов и беспрепятственного доступа к заведению изделия. Для этого, к его основанию крепят пружину с карбюратора достаточной жесткости. Способы такого крепления есть на видео в Сети.
Чем короче рычаг, тем сильнее придется сдавливать его руками. Поэтому оптимальная длина, создающая нужную нагрузку при сварке, будет от 500 мм. На верхнем окончании рычага предусматривается кнопка, запускающая разряд сварочного импульса. Кабель и провода тоже фиксируются к рабочей части для предотвращения порывов и зацепок об изделие. Для удобства нажима, на верхний рычаг стоит прикрепить рукоятку от паяльника.
Схема споттера на базе сварочного аппарата
Для народного умельца, который имеет минимальные навыки в электротехнике и использует собранный своими руками аппарат для ремонта собственной автотехники и автомобилей знакомых, вполне достаточно устройства на базе старого сварочного трансформатора средней мощности с простым блоком управления. В этом случае оптимальный вариант — это система управления споттером из простых и доступных деталей, схема которой была опубликована в журнале «Моделист-конструктор» (см. ниже).
Схема споттера
Автор использует серийный сварочный трансформатор мощностью 1 кВт с первичной обмоткой 200 витков (можно применить любой другой с подобными характеристиками). Вторичную он заменил двумя параллельными обмотками в 3 витка общим сечением 100 мм². Расчетное напряжение холостого хода по этой схеме — примерно 6.5 В. S1 – это входной автомат устройства. S2 — кнопка отключения, при замыкании которой подается напряжение на контактор K1 и размыкаются его контакты K1.1 и K1.2. Контроль за длительностью сварочного процесса визуальный. В принципе, данную схему управления споттером из сварочного аппарата несложно дополнить реле времени (в т. ч. электронным) и системой регулировки величины тока.
В видеоролике (см. ниже) автор самодельного аппарата применил именно такую схему, только вместо контактора он использует низковольтное реле, запитываемое от выпрямителя. Для споттера это единственно верное решение, т. к. в этом случае на кнопку, которая расположена на рабочем пистолете, подается безопасное напряжение.
Плазмотрон
Вторым по важности элементом является плазмотрон. Плазменный резак состоит из основного и добавочного электродов, первый сделан из тугоплавкого металла, а второй представляет собой сопло, обычно медное
Основной электрод служит катодом, а сопло – анодом, и во время работы это – обрабатываемая токопроводящая деталь.
Если рассматривать плазмотрон прямого действия, дуга возникает между заготовкой и резаком. Плазмотроны косвенного действия режут плазменной струей. Аппарат из инвертора рассчитан на прямое действие.
Электрод и сопло являются расходными материалами и заменяются по мере износа. Кроме них, в корпусе имеется изолятор, который разделяет катодный и анодный узлы, еще есть камера, где вихрится подаваемый газ. В сопле, коническом или полусферическом, сделано тонкое отверстие, через которое вырывается газ, раскаленный до 3000-5000°C .
В камеру газ поступает из баллона или подается из компрессора по шлангу, который совмещен с кабелями питания, образующими пакет из шлангов и кабелей. Элементы соединены в изоляционном рукаве либо соединены жгутом. Газ идет в камеру через прямой патрубок, который находится сверху или сбоку вихревой камеры, обеспечивающей перемещение рабочей среды лишь в одну сторону.
Принцип работы плазмотрона
Газ, поступающий под давлением в пространство между соплом и электродом, проходит в рабочее отверстие, удаляясь после в атмосферу. С включением осциллятора – устройства, которое вырабатывает импульсный высокочастотный ток, – между электродами появляется предварительная дуга и нагревает газ в ограниченном пространстве камеры сгорания. Поскольку температура нагрева очень высокая, газ превращается в плазму. В этом агрегатном состоянии ионизированы, то есть электрически заряжены, практически все атомы. Давление в камере резко повышается, и газ вырывается наружу раскаленной струей.
https://youtube.com/watch?v=fBXORf7BDDE
Электрическая схема самодельного споттера
Схема заключает в себе следующие элементы:
- трансформатор от МВП (2 шт.), обеспечивает электропитание и регулирование прибора;
- диодные мосты;
- тиристор;
- переменный резистор.
Все элементы, введенные в схему, создают необходимые условия для формирования и передачи электроимпульса на электрод приспособления.

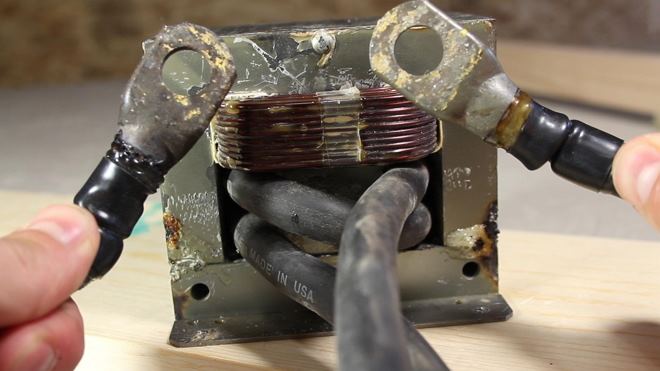

Изготовление трансформатора

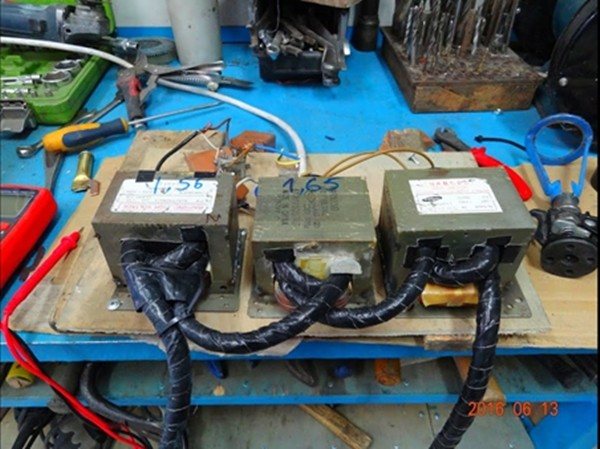

Мастера, опытные в «самоделках», советуют «взять в дело» не менее двух трансформаторов из СВЧ-печки для гарантированного получения силы электрического тока, удовлетворяющей сварочный процесс.
