Токарный станок 1а616

Назначение и область применения токарно-винторезного станка по металлу

Станок предназначен для токарной работы над металлом и металлическими заготовками. Обработка представляет собой срезание всего лишнего слой за слоем до придания необходимой для использования формы, размера и других требуемых характеристик.

Для обработки в машине используются быстрорежущие, такие как Р18, Р6М5 и твердосплавные (ВК, ТК, ТТК) инструменты.

Основные виды работ, которые можно проводить на токарном станке серии 1А616:

• точение наружных цилиндрических и конических поверхностей, торцов;
• обтачивание конических фасонных поверхностей;
• нарезание метрической, модульной, дюймовой и питчевых резьбы резцом;
• нарезание метрической, дюймовой резьбы метчиком и плашкой;
• накатывание сетчатых рифлений поверхности;
• прорезания канавок и отрезку;
• сверления, зенкерования и развертывание отверстий.

Возможность обработки деталей-тел вращения:

• валы;
• кольца;
• втулки;
• муфты;
• гайки;
• зубчатые колеса.

Обработка происходит посредством вращения заготовки относительно режущего инструмента

Основные разновидности и расшифровка модификаций

 1А616 — базовая модель данной серии

• 1 — токарный станок.
• А — усовершенствованный.
• 6 — тип токарного станка (токарно-винторезный).
• 16 -высота центров станка (165 мм в данном случае).

1А616К

• 1 — токарный станок.
• А — усовершенствованный.
• 6 — тип токарного станка (токарно-винторезный).
• 16 -высота центров станка (165 мм в данном случае).
• К — конструкция станка модернизирована (здесь: добавлена автоматическая коробка скоростей).

1А616С

• 1 — токарный станок.
• А — усовершенствованный.
• 6 — тип токарного станка (токарно-винторезный).
• 16 -высота центров станка (165 мм в данном случае).
• С — особо точный.

1А616П

• 1 — токарный станок;
• А — усовершенствованный;
• 6 — тип токарного станка (токарно-винторезный);
• 16 — высота центров станка (165 мм в данном случае);
• п — повышенной точности.

1А616Ф3

• 1 — токарный станок.
• А — усовершенствованный.
• 6 — тип токарного станка (токарно-винторезный).
• 16 — высота центров станка (165 мм в данном случае).
• Ф3 — с числовым программным управлением (ЧПУ).

Справка: все разновидности мало чем отличаются по общим характеристикам. Основные отличия указаны в цифробуквенном индексе моделей.

Так как в различных местах установки машины могут использоваться различное напряжение, станки поделены на группы по этому признаку:

• 220V для работы дома.
• 380V для массового производства (заводы, фабрики и т.п), считается стандартным.
• 500V изготавливаются на заказ при необходимости.

Краткая история серии

Для обработки металлов на протяжении вот уже сотен лет используют токарные станки. Первая универсальная машина данного типа была выпущена уже в конце XVIII столетия и с каждым годом его возможности и конструкция улучшались для удобства использования.

В 1957 году СВСЗ г. Самара (Средневолжский станкостроительный завод), основанный в 1876 году выпустил один из лучших универсальных токарно-винторезных станков, 1А616. Он стал достойной заменой своего предшественника — станка 1616, которому на тот момент было 8 лет (год выпуска — 1949).

На сегодняшний день агрегат снят с производства и заменен на более современные, но тем не менее используется на многих предприятиях, а также теми, кто решил заниматься токарной обработкой на дому.

Основные технические характеристики

Каждая деталь имеет свои особенности, функциональное назначение и технические характеристики, которые влияют на общую работу оборудования.

Шпиндель

Этот узел имеет следующие характеристики:

• диаметральный размер отверстия, проходящего насквозь – 35 мм;
• наибольший размер прутка в диаметре, проходящего в отверстие – 32 мм;
• число ступеней прямого и обратного вращения – 24;
• есть торможение шпинделя.

Подачи и резьбы

Технические характеристики по этим параметрам:

• максимальное перемещение суппорта – 200 мм;
• продольное перемещение каретки – 600 мм;
• максимальное перемещение резцовых салазок – 120 мм;
• количество ступеней – 17.

Суппорт

На этой конструкции крепится резцедержатель и специальные салазки, которые используются для проточки конических поверхностей.

Суппорт перемещается в поперечном и продольном направлении. Верхняя часть именуется салазками и способна передвигаться на 12 см.

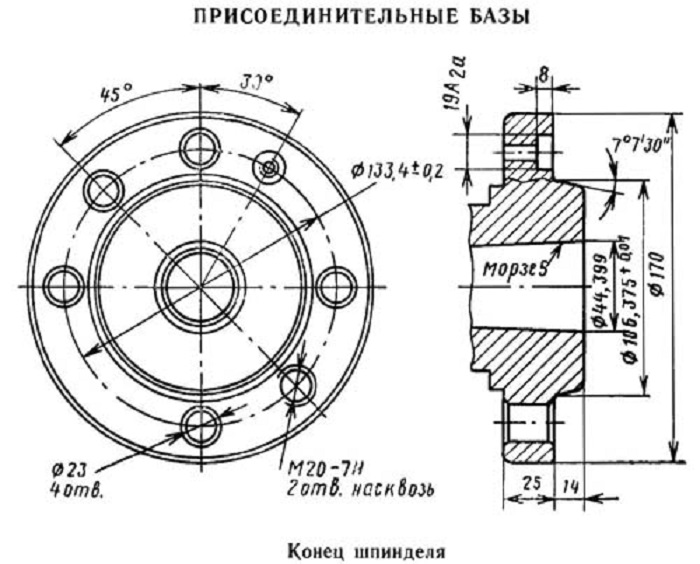

Посадочная и присоединительная базы станка. Шпиндель

Шпиндель – это вал, который необходим для крепления обрабатываемой заготовки. Шпиндель имеет отверстия, в котором обрабатываются пруты.

Сама шейка элемента имеет коническую или цилиндрическую форму. Шпиндель обеспечивает точность обработки, он должен обладать долговечностью, надежностью и допустимыми параметрами нагрева.

Передняя бабка

Передняя или шпиндельная бабка — осуществляет основную функцию станка, она передает крутящий момент от электродвигателя.

Шпиндель расположен вол внутренней части данной конструкции. С внешней стороны обоих стеночек расположена ручка коробки скоростей.

Задняя бабка

Еще также называют упорной. Основная функция данного компонента конструкции — фиксация заготовки. Также данная конструкция предназначена для установки различных сверл и других инструментов.

Это магнитная деталь, один из наиболее важных элементов конструкции. Отвечает за торможение оборотов при работе.

Станина

Чугунная основа всей конструкции, к которой крепятся все остальные детали станка. Она изготовлена литьевым способом, что позволяет снижать колебания станка. Справа от кронштейна расположены детали с электрическим оборудованием.

Коробка скоростей

С помощью коробки скоростей устанавливается конкретная частота вращения шпиндельного узла. Сам шпиндель может работать на 24 скоростях. 12 из них регулируются от шестерён станка, а другие 12 – через зубчатую муфту.

Это классический вариант, при помощи которого можно регулировать основные изменения в работе станка.

Коробка подач на 4 рукоятки

В данном случае есть 4 рукоятки, при помощи которых можно осуществлять следующие действия:

• установка типа резьбы и подач;
• регулировка величины резьбы и подач;
• регулировка шага резьбы и подач;
• включение ходового винта и вала.

Коробка передач гитара

Этот компонент служит для передачи движения от коробки скоростей в коробку подач, а также для настройки подач на определенный тип нарезаемой резьбы.

Движение передаётся в зависимости от того, метрическая, дюймовая, модульная или питчевая резьба нарезается на заготовке.

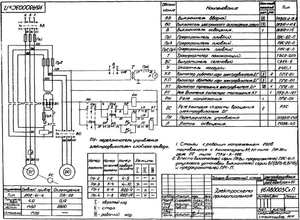

Электрооборудование и электрическая схема станка

Токарный станок 1М61 используется на мелкосерийных производствах уже не первое десятилетие.

Он снабжен всеми необходимыми компонентами, которые обеспечивают его универсальность, а также надежность и долговечность.

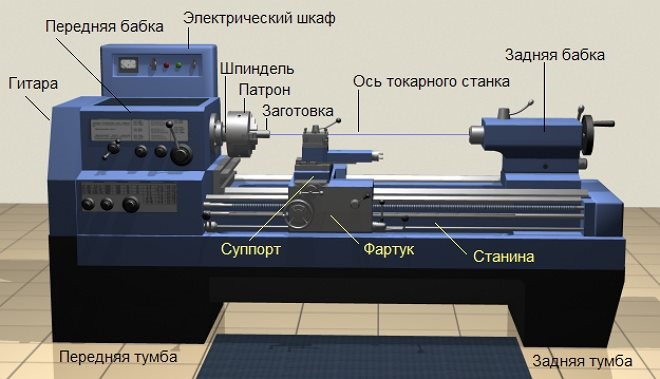

Принцип работы токарного станка

Заготовка закрепляется в патроне, закрепленном на шпинделе. Получаемое вращение шпинделя исходит от электродвигателя главного движения посредством клиноременной передачи.

Инструмент осуществляет только прямолинейные движения в продольном или поперечном направлении.

Конусом, установленным в пиноли задней бабки, осуществляется поддержка длинной заготовки или для удержания ее от изгиба при высоких нагрузках при точении. Осевой инструмент, обрабатывающий отверстия, также закрепляется в задней бабке.

Токарный станок 1а616, инструкцию по эксплуатации и паспорт которого можно найти в интернете в открытом доступе, кроме точения, сверления и растачивания может выполнять следующие операции:

• фасонное точение;
• рифление;
• обкатку;
• развертывание;
• зенкерование.

Работать на станке можно инструментом из быстрорежущих сталей и сборными резцами с твердосплавными пластинами.

Кинематика

Кинематическая схема станка позволяет обеспечить следующие виды движений:

• Главное движение: n дв · i пп · i v = n шп → n шп. Настройка коробки скоростей производится исходя из условия: i v = n шп / n дв · i пп.
• Движение подачи: S пр = n дв · i пп · i s. Настройка коробки подач производится исходя из условия: i s = S пр/ n дв · i пп.
• Винторезное движение: t нр = t хв · i пр · i см · i пп. Наладка: i пр = t нр = i см / ( t хв · i пп ), где:
  • i пр – передаточное отношение зубчатых колес от шпинделя до гитары сменных колес, i пр = 48/68·34/36·36/48;
  • i пп – передаточное отношение зубчатых передач коробки подач;
  • i см – передаточное отношение сменных колес.

Электрика

Электрическое оборудование на станке 1а616 аналогично 1б61. Это электродвигатели, предохранители, выключатели, реле, трансформаторы и местное освещение. Схема питания и принципиальная схема представлены в паспорте на станок.

В то время, когда станок массово выпускался, им оборудовали не только цеха и мастерские на предприятиях, но и сельские мастерские. На удаленных территориях напряжение в электрической сети было 220 В. Поэтому на станки модели 1а616к устанавливались двигатели пс8с, работающие от постоянного тока. Они обеспечивали плавное торможение без сильного нагревания.

Освещение рабочей зоны организовано через понижающий трансформатор и составляет 36 В.

Эксплуатация и ремонт

Документы на станок содержат инструкции по безопасному ведению работ, о сроках обслуживания и ремонта, периодичности смазки. Также отображены нормы к установке и требования к фундаменту.

Эксплуатационные параметры в помещении:

• влажность – 80%;
• температура – 10°С – 30°С;
• тип производства – серийное, штучное.

При продолжительной эксплуатации рекомендуемый цикл проведения капитального ремонта составляет 5 лет (при двухсменном режиме). Межремонтный цикл включает в себя следующие регламенты: осмотр – 10, малый ремонт – 5, средний ремонт – 2. Перечень проводимых работ можно найти в паспорте станка.

Токарно-винторезный станок

Станок токарно-винторезный облегченный. Класс точности – П (повышенной точности). Климатическое исполнение У.4.1. Не встраивается в автоматическую линию.

Назначение, область применения

Данный вид оборудования показал хорошую работу в небольших мастерских, ПАРМ. Возможно нарезание резьбы всех видов кроме питчевой. Обработка деталей в центрах, цанговом зажиме, патроне или планшайбе. В основном используется для ремонтных работ.

Технические показатели

Параметры заготовки:

• диаметр над станиной – до 250 мм;
• диаметр над суппортом – до 145 мм;
• диаметр прутка – 25 мм.

Параметры шпинделя:

• частота вращения шпинделя изменяется от 30 до 3000 оборотов в минуту;
• диаметр отверстия – 26 мм.

Гарантия и ремонт своими руками

Завод — изготовитель в период гарантийного срока безвозмездно заменяет или осуществляет ремонтные работы неисправного станка при выполнении покупателем условий транспортировки, хранения и использовании станка. Гарантийный срок составляет 1 год со дня продажи его потребителю.

Важно!
Ремонт станка должен выполняться только квалифицированными рабочими. Так как его самостоятельный ремонт аннулирует возможность гарантийного ремонта.. Со стороны пользователя возможно проведение профилактических мероприятий по устранению или предупреждению неисправностей, указанных в соответствующих разделах руководства по эксплуатации

Со стороны пользователя возможно проведение профилактических мероприятий по устранению или предупреждению неисправностей, указанных в соответствующих разделах руководства по эксплуатации.

Рынок токарно-винторезных станков имеет довольно большой ассортимент. Поэтому прежде, чем выбирать необходимое оборудование стоит изучить и проверить его характеристики. И только после этого приступать к покупке товара наиболее подходящего для целей пользователя.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

Аналоги

Есть несколько аналогов настольного токарного станка 16Т02П, но основной и наиболее часто встречающейся модификацией являются следующие модели:

• 16Т02А – это станок особо повышенной точности. По остальным техническим параметрам полностью соответствует рассматриваемому оборудованию.
• 1Р103 – станок особой точности для мелкосерийного производства.
• Т-28 – станок нормального уровня точности с минимальными габаритами.
• 1Б023 – еще один аналог настольного токарного оборудования.

Все разновидности могут использоваться на небольших производствах, частных токарных мастерских, учебных классах школ, училищ и техникумов.

Настольный токарный станок 16Т02П является небольшим видом оборудования, которое с успехом применяется в производстве часов, электротехники и других товаров, требующих при сборке повышенной точности. Технические характеристики позволяют выполнять тонкие работы в условиях мелкосерийного производства, а также обучающие операции для школьных мастерских.

Основные технические характеристики

Рассмотрим основные характеристики станков карусельного типа.

Мощность

Стандартный станок имеет один основной электрический двигатель и несколько дополнительных. Они предназначены для точного управления различными элементами. Для обработки больших заготовок используются мощные двигатели. Их суммарная мощность может составлять более 10 кВт.

Частота вращения

Поскольку планшайба имеет особый монтаж, установки карусельного типа имеют высокую скорость работы. Благодаря особенностям устройства, достигается не только большая скорость вращения, но и высокая точность обработки.

Максимальная высота заготовки

Высота обрабатываемой заготовки, так же, как и диаметр, является одной из основных характеристик. Высота деталей может варьироваться в зависимости от модели станка от 800 мм до 5000 мм.

Точность обработки

Точность обработки деталей зависит от точности настройки основных рабочих элементов станка. Наилучшие результаты показывают устройства с ЧПУ. У них точность может достигать 0,08 -0,10 мм. Станки повышенной точности с контурными системами может быть достигнута точность 0,04-0,06 мм, но постоянно такой результат поддерживать невозможно.

Важно!
Для получения высоких результатов точности обработки решающее значение имеет выбор траектории резца.

Правильно покупаем б/у токарный станок

Модели таких металлообрабатывающих станков давно перестали выпускаться. Сейчас в производство запущено оборудование, управление которого полностью автоматизировано. Но купить такие агрегаты даже при сильном желании многим не представляется возможности, так как цена на них просто заоблачная.

А вот купить б/у токарный станок 1А616 через Авито или другой специализированный сайт — осуществимая реальность.

Вопрос состоит в другом — как правильно выбрать работоспособное оборудование и при этом не переплатить?

В области купли-продажи металлообрабатывающих станков существует два источника сбыта:

• частные владельцы, хранящие станок чаще в разобранном или неподключенном виде у себя в гараже;
• фирмы, специализирующиеся на продаже, настройке и ремонте подобного оборудования.

Рассмотрим все достоинства и недостатки этих вариантов приобретения оборудования.

Станок, предположительно рабочий, купленный у местного «умельца» подлежит самостоятельной транспортировке, сборке и настройке.

Что при неверном проведении грозит фатальным исходом. Но и это еще не все. Кто знает, в каких условиях содержался станок, проводилось ли плановое ТО и своевременный ремонт? Если да, то такой станок несомненно стоит приобрести, ну а если нет, то срок службы вашей покупки навряд ли будет продолжительным.

Тут как в лотерее. Что касается цены, то договориться с «мелким дилером» проще, да и изначально стоимость будет ниже, чем у фирм, занимающихся подобными станками профессионально.

Кстати о них. На таких предприятиях, даже небольших, работают профессионалы своего дела, которые не только грамотно ухаживают за оборудованием, но и помогут установить и настроить приобретенный агрегат.

Цены на подобное оборудование будет примерно на 20% выше чем у простого продавца, но они в любом случае вполовину меньше стоимости новой токарной установки.

Если повезет, то можно найти специалистов, модернизирующих металлообрабатывающее оборудование. Плюсов таких агрегатов масса:

• большая работоспособность, чем у простого рабочего станка для токарных работ б/у;
• даются небольшие гарантии качества;
• улучшаются технические характеристики. Но не больше тех показателей, которым они соответствовали при выпуске с конвейера завода — изготовителя;
• увеличивается срок службы агрегата.

В среднем токарный станок модели 1А616 возможно купить в рабочем состоянии за 30 000 без затрат на грузоперевозки. Если имеются какие-либо поломки, то цена снижается вдвое.

Краткая история

Это оборудование производится Ростовским комбинатом учебного оборудования с начала 1970 х годов. Из-за специфики своего применения данный станок назывался «Школьник».

Индустриализация требовала профессиональных кадров, поэтому страна снабжала современными по тем меркам технологиями все средние учебные заведения.

На Ростовском комбинате данный станок выпускается и по сей день, поскольку продолжает пользоваться спросом в частных мастерских и для любителей токарного дела.

Также есть еще завод на Украине в г. Грождно, который также выпускает серию данного оборудования. Но Ростовский комбинат считается все же основным производителей этой функциональной мобильной конструкции.

Общая конструкция и принцип работы

Тумба данного станка изготовлена из толстостенной листовой стали. Дополнительно монтируют ребра жесткости. В задней части тумбы расположен электродвигатель. На лицевой части – блок управления работой, в том числе кнопка реверс, а также включения/выключения.

На задней тумбе, которая имеет П-образную форму, также имеются ребра жесткости вверху и снизу. Внутри этой конструкции содержится электрощит со всем основным электрооборудованием данного механизма.

В левой части станины расположена шпиндельная бабка, к которой подключена коробка для переключения скоростей. Вращение шпинделя происходит за счет трехкулачкового патрона.

От блока шпинделя к коробке скоростей вращение передает передаточный механизм. Особенностью механизма данного станка является то, что здесь невозможно установить другие пары шестерней, а потому передаточное соотношение всегда одинаковое.

Популярные модели

Конечно же, среди моделей часовых токарных станков есть те, которые выделяются и становятся популярными. И вот, среди них можно выделить три образца: Т28, Т65 и С95. Все они производятся в России. Теперь о каждом поподробнее.

Т-28

Итак, начнём с аналога швейцарского Schaublin 70. Т28 предназначена для тонкой обработки металлических деталей.

Этот токарный станок превосходно справляется со сверлением, подрезанием торцов, расточкой цилиндров и конусов.

Его сфера — производство инструментов и приборов, с чем он прекрасно справляется. Также у Т28 имеется локальный электромотор, который обеспечивает привод для кручения закреплённой детали. Заготовки можно крепить тремя разными способами, в зависимости от цели работы:

• на планшайбе;
• в центрах;
• в цанге.

В конструкции нет ничего особого, всё как обычно: станина, суппорт, две бабки, задняя и передняя.

Т65

Этот часовой токарный станок также как предыдущая модель предназначена для обточки деталей мелких размеров. По конструкции он очень сильно походит на Т28.

Основные его преимущества — это достаточно простая конструкция и достаточную простоту в эксплуатации. Благодаря этому с ним может справиться даже новичок. Также у Т65 имеется достаточно мощный мотор, который вырабатывает до двенадцати тысяч оборотов в минуту.

С95

Этот станок является копией немецкого изделия Boley No.1b. В основном используется при масштабном производстве часов, где получил большое признание.

Станина представляет собой точечную балку, которая расположена на двух параллельных стойках. Сверху от неё находятся направляющие, благодаря которым можно зафиксировать бабку и суппорт.

Назначение, виды выполняемых работ, основные узлы и детали

Токарный станок по металлу – это оборудование, предназначенное для обработки чёрных и цветных металлов резанием. Как результат, из металлической заготовки на выходе получается деталь с заданными размерами и характеристиками. Её используют для бытовых нужд или промышленных целей в любой отрасли народного хозяйства. Эти агрегаты обрабатывают преимущественно детали 3-х классов:

• диски (кольца, маховики, диски, зубчатые колеса), диаметр которых значительно превышает длину;

• валы (оси, пальцы, валики, цапфы), длина которых в несколько раз больше их диаметра;

• втулки (гильзы, вкладыши, буксы), имеющие внутренние отверстия.

Помимо этих деталей, станки точат любые заготовки, имеющие цилиндрическую, конусообразную или иную форму тел вращения. Они работают с новыми и бывшими в употреблении деталями.

Рабочими механизмами оборудования являются шпиндель, служащий для крепления и вращения заготовки или режущего инструмента, и суппорт, предназначенный для крепления и перемещения резцов, специальных приспособлений для резания металла. С их помощью выполняют основные виды работ:

• обтачивание наружных цилиндрических, конических поверхностей;

• отрезание деталей нужной длины;

• нарезка канавок;

• заточка, шлифование торцов деталей;

• растачивание конических, цилиндрических поверхностей;

• нарезание наружной, внутренней резьбы;

• накатывание рифлёной поверхности, фасонное обтачивание;

• зенкерование;

• сверление отверстий.

Это не полный перечень работ, которые проводятся с помощью токарных станков. О большой значимости этого оборудования для промышленности не стоит и говорить. В домашнем хозяйстве его применяют для заточки инструмента, шлифования, сверления, подрезания деталей, углубления пазов, выполнения резьбы. С таким агрегатом нет необходимости ездить по магазинам, рынкам в поисках новых деталей. Их можно выточить самостоятельно. Станок подходит для гаража, ремонтных и автомастерских.

Конструкция простейшего токарного станка и новейших его моделей состоит их одинаковых деталей и механизмов. Они обеспечивают слаженную его работу, высокую производительность, точность резания деталей.

Цельная литая станина – фундаментальная часть станка. Зачастую она выполнена из чугуна. Имеет большой вес и габариты. Обеспечивает устойчивость к нагрузкам, снижает вибрации при работе оборудования, несет на себе его остальные детали. Внутри станины могут располагаться карманы для инструментов, деталей.

Шпиндельная бабка – состоит из шпинделя и устройства по управлению скоростью его вращения. Шпиндель имеет с одного конца резьбу для крепления детали или заготовки, а с другого – соединение с электроприводом. От его работы зависит качество обработки металла. В современных моделях на шпиндельной бабке установлен дисплей, который отображает скорость вращения детали.

Задняя бабка – подвижная часть станка, которая подводится к заготовке или детали и фиксирует её положение с помощью пиноли. В некоторых моделях она обрабатывает деталь метчиками, резцами, свёрлами.

Суппорт – подвижная деталь, которая обеспечивает удержание резцов и других токарных инструментов на резцедержателе, их перемещение в трёх плоскостях (вертикально, горизонтально, под углом) с помощью поперечных и продольных салазок.

Фартук крепится к передней части суппорта. На нём расположен ходовой винт. Его вращательное движение преобразуется в возвратно-поступательное движение суппорта вдоль станины. Плунжерный насос в нижней части фартука обеспечивает смазку каретки, направляющих суппорта, подшипников, приводных частей.

Основные узлы и их особенности

Как сказано выше, станок ТВ4 выполнен по классической схеме компоновки. Его функциональные и конструкционные узлы достаточно стандартны и встречаются в промышленном оборудовании сходного назначения.

1. Все исполнительные механизмы, привод и иные компоненты крепятся на станине — основном прочностном основании конструкции. Она изготовлена из чугуна, методом отлива заготовки, представляет собой две стойки. Левая тумба вмещает главный привод, асинхронный двигатель. Для его крепления предусмотрена подмоторная плита. Питается главный привод от трехфазной сети 380В, для питания оборудования от однофазной линии 220В — необходима установка преобразователя. В левой части станины расположена коробка подач, справа — узел задней бабки.
2. Блок передней бабки шпиндельного типа включает коробку скоростей. Внутри корпуса из чугуна расположена система шестерен, получающая крутящий момент через клиноременную передачу. На передней части шпинделя расположены элементы трехкулачкового патрона, предназначенного для фиксации заготовки. Руководство по эксплуатации станка предусматривает заливку масла в коробку передач для правильной эксплуатации узла.
3. Гитара является промежуточным узлом передачи крутящего момента от коробки скорости к блоку подачи. Она является ключевым элементом системы, приводящей суппорт в продольное движение. Передаточный коэффициент гитары не изменяемый, составляет 1:4.
4. Коробка подач формирует крутящий момент на приводном валике или передает усилие на винт. В ее задачи входит изменение частоты вращения зависимых устройств. Коробка подач оснащена механизмом блокировки: при переходе с ходового валика на винт передача мощности прекращается. Это сделано с целью обеспечения безопасности. Инструкция гласит, что коробка подач должна смазываться заливаемым внутрь корпусом маслом.
5. Суппорт станка — достаточно сложная система. Предусматривается ее перемещение разных типов: продольное по станине, вдоль направляющих, поперечное на собственных салазках, перемещение на системе верхних салазок. Для движения в продольном направлении есть автоматизированная подача от двигателей станка, остальная механика производится вручную, вращением соответствующих регуляторов. Такой принцип перемещения позволяет изменять положение резца. Ширина диапазона вариантов становится еще больше, если учесть, что верхние салазки имеют четырехпозиционный резцедержатель и могут поворачиваться на 45 градусов.
