Несущая стена из кирпича, правила возведения

Толщина несущей стены из кирпича

Такой строительный материал, как кирпич применяется для постройки уже несколько сотен лет. Материал имеет стандартные размеры 250х12х65, вне зависимости от вида. Определяя какой должна быть толщина стены из кирпича исходят именно из этих классических параметров.

Несущие стены являют собой жесткий каркас строения, которые нельзя рушить и перепланировать, так как нарушается надежность и прочность здания. Несущие стены выдерживают колоссальные нагрузки – это крыша, перекрытия, собственный вес и перегородки. Самым подходящим и проверенным временем материалом для строительства несущих стен является именно кирпич. Толщина несущей стены должна быть не меньше одного кирпича, или другими словами – 25 см. Такая стена обладает отличительными теплоизоляционными характеристиками и прочностью.

Правильно построенная несущая стена из кирпича имеет срок службы не одну сотню лет. Для малоэтажных домов применяют полнотелый кирпич с утеплителем или дырчатый.

Параметры толщины стен из кирпича

Из кирпича выкладываются как наружные, так и внутренние стены. Внутри сооружения толщина стены должна быть не менее 12 см, то есть в пол кирпича. Сечение столбов и простенков составляет не менее 25х38 см. Перегородки внутри здания могут быть толщиной 6.5 см. Такой метод кладки называется «на ребро». Толщина стены из кирпича, выполненная таким методом, должна армироваться металлическим каркасом через каждые 2 ряда. Армирование позволит стенам приобрести дополнительную прочность и выдержать более основательные нагрузки.

Огромной популярностью пользуется метод комбинированной кладки, когда стены составляются из нескольких слоев. Данное решение позволяет добиться большей надежности, прочности и теплосопротивления. Такая стена включает в себя:

• Кирпичную кладку состоящую из поризованного или щелевого материала;
• Утеплитель – минвата или пенопласт;
• Облицовка – панели, штукатурка, облицовочный кирпич.

Толщина наружной комбинированной стены определяется климатическими условиями региона и используемым видом утеплителя. На самом деле стена может иметь стандартную толщину, а благодаря правильно выбранному утеплителю достигаются все нормы по теплозащите здания.

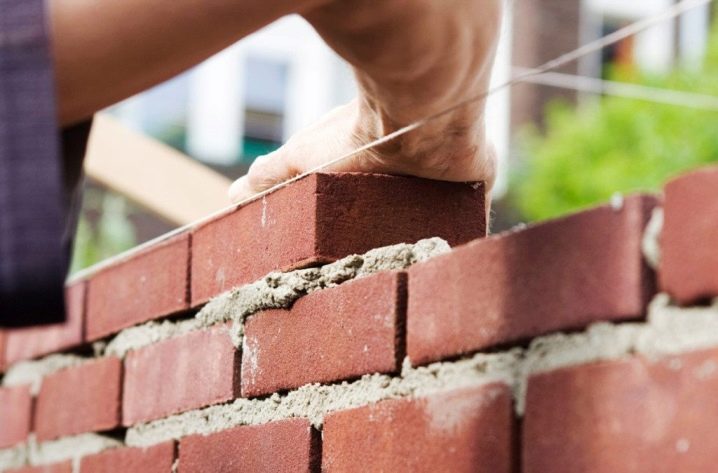

Кладка стены в один кирпич

Самая распространенная кладка стены в один кирпич, дает возможность получить толщину стены 250 мм. Кирпич в данной кладке не укладывается рядом друг с другом, так как стена не будет иметь нужную прочность. В зависимости от предполагаемых нагрузок толщина стены из кирпича может составлять 1.5, 2 и 2.5 кирпича.

Самое главное правило в кладке такого типа – это качественная кладка и правильная перевязка вертикальных швов, соединяющих материалы. Кирпич из верхнего ряда непременно должен перекрывать нижний вертикальный шов. Такая перевязка значительно увеличивает прочность конструкции и распределяет равномерно нагрузки на стену.

Виды перевязок:

• Вертикальный шов;
• Поперечный шов, не позволяющий сдвигать материалы по длине;
• Продольный шов, препятствующий сдвижению кирпичей по горизонтали.

Кладка стены в один кирпич должна выполняться по строго выбранной схеме – это однорядная или многорядная. В однорядной системе первый ряд кирпича кладут ложковой стороной, второй тычковой. Поперечные швы сдвигаются на половину кирпича.

Многорядная система предполагает чередование через ряд, и через несколько ложковых рядов. Если используется утолщенный кирпич, тогда ложковые ряды составляют не более пяти. Данный метод обеспечивает максимальную прочность строения.

Следующий ряд укладывается в противоположном порядке, образовывая тем самым, зеркальное отражение первого ряда. Такая кладка имеет особую прочность, так как вертикальные швы нигде не совпадают и перекрываются верхними кирпичами.

Если планируется создаваться кладка в два кирпича, то соответственно толщина стены будет 51 см. Такое строительство необходимо только в регионах с сильными морозами или в строительстве, где не предполагается использовать утеплитель.

Так как у кирпича есть свои стандартные размеры (6,5 х 12 х 25), то и толщина кирпичной стены будет иметь несколько стандартных размеров, учитывая толщину шва между соседними кирпичами.

Бывают и другие размеры, но они в основном отличаются по высоте, а высота кирпича на толщину стены не влияет.

Стандартные размеры кирпичной стены

Количество кирпичей, шт

Толщина стены, см

0,5

12

1

25

1,5

38

2

51

2,5

64

Кроме толщины в 65 мм, бывает толщина кирпича 88 мм — полуторный кирпич и 138 мм — двойной. Т.е. размеры 8,8х12х25
и 13,8х12х25
. А вообще, толщина (высота) кирпича никак не влияет на толщину кирпичной кладки.

Основным критерием при выборе толщины кирпичной стены, является назначение и расположение самой стены.

Выбор типа кладки

При выборе толщины кладки обязательно учитываются следующие факторы:

• Предполагаемая нагрузка. Помимо этажности строения, большую роль играет функциональное значение кладки, то есть нужно определиться, будет ли это наружная кирпичная стена, или внутренние несущие либо ненесущие перестенки.
• Климатические условия. При строительстве любого здания обязательным условием является его способность обеспечивать необходимые температурные показатели. Другими словами, когда возводится кирпичная стена, толщина ее должна быть такой, чтобы она не промерзала и сохраняла тепло в помещении в холодное время года без использования отопительных приборов.
• Четкое соответствие стандартам. Расчет кирпичной стены должен производиться в строгом соответствии с действующими ГОСТами, чтобы сооружение было полностью безопасным при эксплуатации.
• Эстетическая составляюща. Различные виды кладки смотрятся по-разному. Наиболее элегантно выглядит тонкая кладка.

Как узнать что стена несущая

Самый простой способ — посмотреть проект дома. Там четко обозначены все стены. План должен храниться в администрации города, в отделе капитального строительства.

Кроме этого можно так же использовать план квартиры, который находится в тех. паспорте или домовой книге. Однако для этого нужно уметь читать чертежи или иметь опыт в строительстве.

Видео: Ольга Розина: как определить стену

Если план по каким то причинам найти не удается, то назначение можно понять по некоторым характерным признакам. Так например если за стенкой находится соседская квартира, подъезд или улица — это несущие.

Еще один способ узнать — по толщине. Если вы живете в кирпичном доме и толщина перегородки составляет 38 см, то она несущая. В панельном толщина несущих стен составляет 14 см и больше.

В кирпичном доме

В кирпичных домах толщина наружных начинается от 38 см, между квартирами от 25 см, межкомнатные — 8 — 12 см. Основным материалом при строительстве таких домов является силикатный и красный кирпич.

Для перегородок может использоваться плиты из гипса. Замерив стену, например в районе дверного проема, можно понять капитальная она или перегородка.

Однако, такой способ подходит не для всех домов. Так например в 90-х годах дома строились по индивидуальным проектам, поэтому если нет плана, то определить сможет только автор проекта.

В панельном

Так как панельный дом почти полностью состоит из несущих, то и реализовать задуманную перепланировку будет очень трудно. К несущим стенам относятся — межквартирные, наружные и примыкающие к наружным. Кроме того, несущими могут быть и стенки санузлов.

Межкомнатные перегородки имеют толщину 8 — 10 мм. Бывают перегородки и по 12 см, но это редкое исключение. Для определения назначения стен в этом случае лучше обращаться к специалистам, которые сделают вывод только после изучения конструктивных особенностей здания и решат можно ли делать перепланировку.

В монолитных домах

Бывает так, что обычная межкомнатная перегородка в монолитных зданиях имеет толщину более 20 см. Есть монолитные дома в которых несущие стены отсутствуют полностью. Их заменяют колонны из железобетона.

И в этом случае без чертежа и плана не обойтись. Если же они отсутствуют, придется обращаться в специализированные компании.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки

Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Варианты перевязки швов

Система перевязки швов может предполагать работы, где основными являются швы:

• поперечные;
• продольные;
• вертикальные.

Эти системы имеют свое назначение, но существуют и наиболее популярные варианты, которые чаще можно встретить в России. Среди прочих следует выделить однорядную перевязку швов кладки кирпича, она еще известна как цепная. А вот при перевязке продольных швов преследуется цель исключения риска расслаивания конструкции на отдельные более тонкие слои.

Однорядная цепная система

При такой системе перевязки швов чередуются между собой тычковые и ложковые стороны изделий. Ложковые части смещаются на ½ кирпича между собой, а тычковые – на четверть. Вертикальные швы тоже должны пересекаться между собой. Сначала следует задействовать тычковую плоскость кирпича, которая ориентируется по ширине стены. В следующем ярусе кирпичи укладываются ложковой стороной. Кладка кирпичной стены предусматривает объединение четвертей и трех четвертей блоков.

Ложковая кладка в 1/2 кирпича

Такая система перевязки швов кирпичной кладки выглядит со внешней стороны шахматным порядком. Внешняя сторона образуется ложковыми сторонами кирпича, а каждый последующий блок, расположенный сверху, центральной частью ложится на шов нижележащего ряда.

В 1 кирпич. Крестовая. Первый вариант

Блоки перевязываются, чтобы со внешней стороны было видно чередование ложковых и тычковых сторон изделий. Следующий ряд будет предусматривать переменную перевязку по вертикали.

В один кирпич. Крестовая. Второй вариант

Это еще один вид крестовой кладки, который предполагает использование шахматного порядка ложковых рядов. Они будут находиться в центре, а используются для укрепления. В результате прочность здания повышается, так как швы оказываются перекрыты. Основным отличием от первого варианта выступает смещение ложкового ряда в 1/2 блока.

В один кирпич. Многорядная

Отличие от однорядной кладки заключается в том, что между тычковыми рядами располагаются четыре ложковых, а перевязываются они в шахматном порядке, чтобы перекрыть швы.

В 1,5 кирпича. Первый вариант

Со стороны фасада такая кладка будет смотреться крестовой. Отличие будет заключаться в центральных рядах. На один наружный блок, который располагается ложковой стороной, следует укладывать два изделия тычковой стороной из центральной части кладки.

Толщина такой стены составит 380 мм, что складывается из одного блока, ширины другого и толщины шва, которая может достигать 12 мм

Углам будущей конструкции следует уделить особое внимание, а также перевязке рядов в этой части кладки. Для того чтобы добиться прочный перевязки, следует использовать не только целые изделия, но и четверки, половинки и трехчетверки

В 1,5 кирпича. Второй вариант

Отличие заключается в смещении буквы П, которая будет образовываться в основе. Благодаря этому швы перекрываются, а прочность постройки увеличивается. Дополнительным бонусом выступает еще и отсутствие сквозных швов. Со внешней стороны такая кладка выглядит как крестовая.

В 2 кирпича

Со стороны фасада такая кладка будет выглядеть как крестовая. Отличие будет состоять в чередовании швов. Так, ложковый ряд предусматривает расположение блоков таким образом с лицевой и тыльной сторон. Между ними должны располагаться кирпичи тычковой стороной. А лучшего перекрытия швов удается добиться благодаря смещению заднего ряда по отношению к фасадному на пол кирпича.

В 2,5 кирпича

Вид такой кладки тоже будет крестовым, но только с лицевой стороны. Перевязка будет походить на удлиненную букву П, а кирпичи при этом располагаются друг за другом, тогда как два блока будут обращены к срезу тычковой стороной.

Многорядная система

Толщина стен при этом составит 1/2 кирпича. Они будут укладываться из ложковых и тычковых рядов, которые перевязываются между собой по высоте через несколько рядов. Здесь существует ограничение в высоте кладки. Если толщина кирпича составляет 65 мм, то ложковая кладка не должна превышать 6 рядов. Это значение уменьшается до 5 при толщине кирпича в 88 мм.

Трехрядная система

Эта схема является одной из разновидностей многорядной системы. Каждые три ложковых ряда должны быть перевязаны тычковыми рядами. Такая техника используется при монтаже столбиков или простенков. Конструкции в результате получают большую устойчивость.

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

Различают несколько типов расшивки:

• Выпуклая и вогнутая
• В подрезку
• Пустошовка
• Односрезная
• Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Рекомендации специалистов

В последнее время многие владельцы земельных участков предпочитают строить дома самостоятельно, поскольку это позволяет значительно сэкономить финансы. Чтобы постройка получилась прочной и прослужила не один десяток лет, необходимо не только правильно составить проект, использовать качественный строительный материал, но и точно рассчитать толщину внешних и внутренних перекрытий.

Начинающим мастерам в этом помогут следующие советы специалистов.

Толщина стен состоит из внутренней, средней и наружной части
Поэтому чтобы правильно выложить перегородки, нужно уделять особое внимание углам. Для этого выбирается основная точка и от нее расставляются маяки
Кирпич необходимо класть с перевязкой, применяя определенную схему. После каждого выложенного ряда следует проверять стены на вертикальность. Если этого не сделать, то возможно появление кривизны в плоскости и толщина будет неодинаковой.
Ширину несущих конструкций рекомендуется рассчитывать исходя из особенностей климатической зоны, в которой планируется разместить дом. При этом она не может быть менее 38 см. В северных же районах толщину перекрытий нужно увеличивать до 64 см.
Для экономии материала и получения оптимальной толщины стен необходимо выкладывать блоки «колодцем». В итоге получится две отдаленные друг от друга перегородки шириной от 140 до 270 см. Пространство между ними можно заполнить опилками, легким бетоном или шлаком.
Поскольку внутренние стены делаются тоньше, чем внешние и не требуют дополнительной теплоизоляции, их необходимо выкладывать на толщину минимум 25 см. Чтобы нагрузки на такие конструкции распределились равномерно, места стыков внутренних и наружных стен следует армировать специальной сеткой или арматурой через каждые пять рядов кладки. Что же касается простенков, то их толщина может составлять 51 см и их также армируют. При кладке в 1,5 кирпича подставляются дополнительные опоры сечением 38×38 см.
Для межкомнатных перегородок, которые не являются несущими и только зонируют пространство, можно подбирать любую толщину. Например, между комнатами и в санузле можно сделать кладку в 0,5 кирпича, а для кладовки и других вспомогательных помещений подойдет кладка в «ребро» с толщиной в 65 мм. Такие конструкции через каждые 2-3 ряда кладки следует армировать проволокой. Если же увеличить толщину кладки, то помещение приобретет более высокую тепло- и звукоизоляцию, но при этом повысятся расходы на приобретение материала.
Если внешние стены возводятся «под расшивку», то их эстетический вид будет зависеть от состава и качества цементного раствора. Толщина всех швов в данном случае должна быть одинаковой, поэтому раствором нужно равномерно заливать все пустоты и полости

Так как подобные конструкции не очень толстые, повысить их теплосохранность поможет изоляционный материал и хорошая отделка с применением облицовочных плит.
При строительстве стен важно также помнить, что любое отклонение в их толщине может спровоцировать непредсказуемые последствия. Поэтому нельзя во время кладки допускать изменения в их высоте, а также уменьшать расстояния между проемами или увеличивать их количество.

О кирпичной кладке угла в один кирпич вы узнете из видео ниже.

Теплоизоляция дома из кирпича снаружи

утепление стены снаружи

Внешнюю часть дома необходимо в первую очередь утеплять в местах соприкосновения с грунтом (цокольный этаж, внешние стенки фундамента) и только потом при необходимости и, собственно, сами стены. Прежде, чем приступать к монтажу слоя утеплителя, необходимо очистить поверхность от пыли и мусора, чтобы улучшить соприкосновение теплоизоляционного материала и стены. При этом не стоит забывать о том, что слои утеплителя должны быть паронепроницаемы.

В большинстве случаев для работы снаружи используют пенопласт или экструдированный пенополистирол, перед монтажом которого следует провести ряд подготовительных мероприятий, а именно:

• очистить поверхность от пыли и грязи;
• отштукатурить стены, выравнивая имеющиеся неровности;
• удалить строительный мусор;
• обработать плоскость грунтовым раствором.

теплоизоляционный материал

Далее при помощи дюбелей либо клея выполнить крепеж теплоизоляционного материала к стене. Всю процедуру проводим по направлению снизу-вверх, располагая листы в шахматном порядке. Подобный нюанс позволит дополнительно укрепить конструкцию. После того, как лист приклеен к стене, его надо дополнительно прикрепить дюпелем, а места расположения шляпок покрыть армированной сеткой, заштукатурить финишной смесью.

Не менее популярный способ утепления наружных стен – сооружение вентилируемого фасада. Процесс утепления проводится по следующей схеме:

• слой пароизоляции;
• крепеж при помощи анкеров каркаса, изготовленного из металла или дерева;
• в рейках каркаса помещается теплоизолятор (минеральная либо базальтовая вата);
• слой гидроизоляции.

схема монтажа теплой штукатурки

После монтажа всех вышеперечисленных слоев «пирога» можно приступать к установке наружной обшивки, в качестве которой можно использовать сайдинг, керамогранит и т.п.

Самым бюджетным вариантом утепления, который доступен всем слоям населения, считается применение «теплых» штукатурок. Работа совершенно не сложная, выполнить которую может даже человек, не имеющих совершенно никаких навыков в подобной сфере. Первым делом, конечно же, следует очистить поверхность от всевозможных загрязнений, а после тщательно пропитать грунтовой смесью. При помощи несложных инструментов к стене крепится штукатурная сетка и маячки, поверх которых будет в последствии наноситься штукатурка. После полного высыхания слоя «теплой» штукатурки можно приступать к отделке фасада иными декоративными материалами либо же просто прокрасить поверхность.

На что стоит обратить внимание при выборе типа кладки и кирпича

При выборе типа кладки следует учитывать такие факторы как:

1. Нагрузка на стену(на это влияет в первую очередь этажность постройки).Климат. Помимо необходимой прочности стены должны обеспечивать еще и приемлемую теплоизоляцию.Эстетическую составляющую. Кладка, выполненная из одинарного кирпича, выглядит гораздо элегантнее, чем кладка из полуторного или двойного кирпича.

Что касается толщины стены, то она может варьироваться в диапазоне от 12 до 64 см:

• кладка в полкирпича ( ее толщина равна 12 см);в 1 кирпич (25 см);1,5 кирпича (38 см);2,0 кирпича (51 см);2,5 кирпича (64 см).

В отношении несущих стен стоит отметить, что в умеренном климате обычно используется толщина в 2,0 – 2,5 кирпича.

Так как кирпич сам по себе неплохо проводит тепло, то после строительства рекомендуется его дополнительное утепление с помощью, например, минеральной ваты.С точки зрения прочности в большинстве случаев достаточно толщины стены 38 см.Толщина внешних несущих стен из кирпича обычно составляет от 51 см (кладка в 2 кирпича) до 64 см (кладка в 2,5 кирпича).При многоэтажном строительстве допускается уменьшать толщину несущих наружных стен по высоте. Если на уровне 1-го этажа толщина стены составляет 2,5 кирпича, то уже начиная с 5 – 6 этажа ее толщина уменьшается до 2,0 кирпичей. Повышение теплопроводности компенсируется за счет большего слоя теплоизоляции.При малоэтажном строительстве не рекомендуется устраивать несущие стены толщиной менее 2,0 кирпичей.

При строительстве частных одноэтажных хозяйственных построек на первый план выходит экономия материала и средств, поэтому толщину несущих наружных стен можно понизить до 1,5 кирпичей и менее.В отношении внутренних несущих стен и перегородок существуют следующие рекомендации:для несущих стен внутри дома, как правило, используется кладка толщиной не менее чем в 1 кирпич (25 см);помимо внутренних несущих стен выделяют еще и перегородки – они не испытывают нагрузок от несущих элементов, основное назначение таких конструкций – просто разделение помещения на отдельные зоны. В таком случае используется кладка в 0,5 кирпича (12 см). В результате стена получается недостаточно жесткой, для того, чтобы устранить этот недостаток ее армируют обычной проволокой, размещая ее в растворных швах.Для перегородок довольно часто используют газо- или пенобетон, в целях экономии.

Экономически обоснованная толщина наружной стены из кирпича

Считается экономически нецелесообразным строительство стен толщиной свыше 38 см из цельного кирпича. Для того, чтобы сохранить тепло в доме используют различные способы утепления.

Довольно часто (особенно при малоэтажном строительстве) используется облегченная кладка (по типу колодца). При таком способе строительства на небольшом расстоянии друг от друга строятся 2 кирпичные стенки в 0,5 кирпича. Воздушная прослойка между ними играет роль отличного теплоизолятора, ведь воздух плохо проводит тепло. Жесткость подобной конструкции обеспечивается за счет диафрагм, объединяющих стенки.

При таком способе строительства обязательно осуществляется объединение стен диафрагмами.

Получившуюся полость между стенками можно заполнить пенобетоном, керамзитом и прочими материалами-теплоизоляторами.

Если такое конструктивное решение объединить с наружным и внутренним утеплением стен, то кирпичное строительство становится экономически выгодным.

Подбирая толщину стен из кирпича, следует помнить о том, что этот материал отличается отличными прочностными свойствами, но обладает большой инерционностью. Это означает, что лучше всего кирпич подходит для строительства жилых домов, в течение суток будут наблюдаться лишь незначительные суточные колебания температуры. Если же из кирпича планируется постройка дачного домика, в котором планируется периодическое проживание в зимнее время, то прогреваться он будет медленно.

Перед началом кирпичного строительства нужно определиться с типом кладки и тем, какой именно кирпич будет использоваться
