Выбор автоматического выключателя по мощности нагрузки

Конструкция защитного модуля

Несмотря на широкий ассортимент продукции, предлагаемый различными производителями, конструкции автоматических выключателей подобны друг другу. Корпус прибора выполняется из диэлектрика, устойчивого к температурам, и не поддерживает горение. На передней панели располагается рычажок ручного управления, а также наносятся основные технические характеристики.

Конструктивно корпус состоит из двух половинок, скрученных между собой болтами. В середине его находятся следующие элементы:

1. Клеммы подключения — предназначены для обеспечения надёжного соединения с входящей и выходящей электрической линией.
2. Подвижный и неподвижный силовой вывод — эти контакты служат для замыкания или размыкания нагрузочной цепи с силовой.
3. Искрогасительная камера — при резком размыкании контактов между ними образуется дуга достаточно большой мощности, способная привести к повреждению элементов модуля. Поэтому для её гашения используется специальная камера, состоящая из вертикальных пластин, установленных в шахматном порядке. Искра, проходя через них, теряет свою мощность, а затем полностью гасится.
4. Тепловой и электромагнитный расцепитель — именно их реакция на изменения параметров электрической линии и приводит к срабатыванию прибора защиты.
5. Рычажный переключатель — используется ручной рычаг, взведение которого замыкает входящую и выходящую линию.
6. Регулировочный винт — устанавливает порог срабатывания модуля. Настраивается в заводских условиях.
7. Канал для выхода газов — при гашении искры тепловая энергия преобразуется в газ, который и выводится из устройства через специально сконструированный лабиринт.

https://youtube.com/watch?v=Ygk8QcOffME

Именно конструкции расцепителей обеспечивают почти моментальное срабатывание автоматического выключателя. Электромеханический контакт реагирует на возникновение в защищаемой им цепи тока, параметры которого превышают номинальное значение. В конструкцию расцепителя входит катушка индуктивности с сердечником, положение которой фиксируется пружиной, а уже она связана с подвижным силовым контактом. Обмотки соленоида включаются последовательно нагрузке. Тепловой расцепитель представляет собой спрессованную полоску из двух металлов с разной теплопроводностью (биметаллическая пластина).

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно. Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по мощности, дают возможность надежно защитить электрическую сеть.

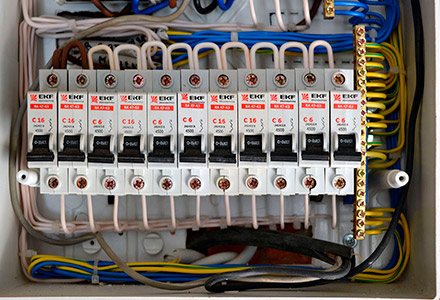

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Подбор номинала

Выбор номинала автоматического выключателя должен соответствовать определённым требованиям. А конкретнее, автомат обязан сработать прежде, чем токи смогут превысить допустимые значения проводки. Из этого следует, что номинал автомата должен быть чуть меньше, нежели сила тока, которую способна выдержать проводка.

Выбрать нужный АВ довольно просто. Тем более что существует таблица номиналов автоматов по току, а это значительно упрощает задачу.

Исходя из всего этого, можно составить алгоритм, по которому проще всего подобрать автомат нужного номинала:

• Для отдельно взятого участка вычисляется сечение и материал провода.
• Из таблицы берётся значение максимального тока, который способен выдержать кабель.
• Остаётся с помощью таблицы лишь выбрать автомат со значением чуть меньшим длительно допустимого тока.

Таблица содержит пять номиналов АВ 16 А, 25 А, 32 А, 40 А, 63 А, из которых и будет выбираться защитное устройство. Автоматы же меньших значений практически не используются, так как нагрузки современных потребителей просто не позволят этого сделать. Таким образом, имея необходимы значения, очень легко выбрать автомат, соответствующий конкретно взятому случаю.

Пример того как можно просчитать нагрузку в кухни

• электрочайник (1,5кВт),
• микроволновки (1кВт),
• холодильника (500 Ватт),
• вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

Если вы владелец дачи или загородного дома (а, может быть, собираетесь влиться в аудиторию застройщиков), и ваш участок находится в населенном пункте, где разрешено использование земель для ИЖС (индивидуальное жилищное строительство), то по закону вам полагается подключение к сетям с полноценной мощностью 15 кВт. Тогда как в дачных кооперативах и садовых товариществах используют мощность 4 или 6 кВт.

Мощность в 15 кВт позволит организовать уютную домашнюю жизнь, где огромное значение имеют бытовые электрические приборы, их количество и эксплуатационные возможности.

Электромонтажные работы проводятся по проекту, который создан на базе технических условий (ТУ). А этот документ разрабатывается индивидуально для каждого хозяйства. Для этого вы должны подать заявление в энергоснабжающую организацию, где указать желаемую мощность подключения (15 кВт) и напряжение (230/400В). Эти значения вы получите, предварительно рассчитав суммарную мощность потребления ваших электроприборов.

Учитывая данные вашего заявления и возможности линии электропередач, местные электрические сети или организация, которой они принадлежат, выдает вам ТУ, где будут указаны цифры разрешенной мощности, а также величина сечения кабелей линии, их марка и тип. А также требования к заземлению, молниезащите, коммутационной и защитной аппаратуре, счетчику, автоматам, УЗО.

В создании проекта, который выполняют специализированные и лицензированные организации на основании данного ТУ, ПУЭ и СНиП, вы должны принимать живое участие, чтобы быть в курсе всех нюансов.

Немного теории

Из курса физики известно, что существует зависимость между электрической мощностью, силой тока и напряжением в электрической сети. В упрощённом виде эта зависимость выражается следующей формулой для однофазной сети:

где W – мощность тока в ваттах (Вт);

I – сила тока в амперах (А);

V – напряжение в вольтах (В).

В данном случае нас будет интересовать сила тока, поскольку по этому параметру часто подбирается автомат защиты электросети и характеристики электропроводки. Для удобства преобразуем вышеприведённую формулу в выражение:

В качестве примера рассчитаем силу тока для нагрузки, которую дают на электросеть упомянутые выше энергоёмкие потребители. Их суммарная мощность составит порядка 6 кВт, и при напряжении 220 В мы получим силу тока в цепи:

I = 6000 Вт / 220 В = 27,3 А

Для трёхфазной схемы подключения формула (2) примет следующий вид:

Это изменение вызвано тем обстоятельством, что при равной нагрузке и равномерном распределении мощности по фазам ток в трёхфазной сети будет втрое меньше. Таким образом, при той же суммарной мощности в 6 кВт, но при напряжении 380 В, сила тока в цепи будет равна:

I = 6000 Вт / (1,73 х 380 В) = 9,1 А

Получив данный показатель, можно приступать к подбору автоматического выключателя, обеспечивающего защиту сети от перегрузки.

Комментарии:

Evgen

А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?

Vasiliy

Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.

Denis

А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.

Алекс

Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только

в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере

Владимир

Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.

Virtual Private Servers

Одной из наиболее видных, в прямом смысле этого слова, характеристик автоматического выключателя являектся характеристика определяющая количество полюсов автомата.

макс

а если надо отключить две фазы и ноль трёх полюсный пойдет

Оставить комментарий Отменить ответ

Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Правильная и удобная установка розеток в квартире

Чем отличаются дифавтоматы ABB от конкурентов

Как просто и быстро подключить выключатель Viko

Параметры автоматических выключателей

Для обеспечения правильного выбора номинала устройств отключения необходимо понимание принципов их работы, условий и времени срабатывания.

Рабочие параметры автоматических выключателей стандартизированы российскими и международными нормативными документами.

Основные элементы и маркировка

В конструкцию выключателя входят два элемента, которые реагируют на превышение силой тока установленного диапазона значений:

• Биметаллическая пластина под воздействием проходящего тока нагревается и, изгибаясь, надавливает на толкатель, который разъединяет контакты. Это “тепловая защита” от перегрузки.
• Соленоид под воздействием сильного тока в обмотке генерирует магнитное поле, которое давит сердечник, а тот уже воздействует на толкатель. Это “токовая защита” от короткого замыкания, которая реагирует на такое событие значительно быстрее, чем пластина.

Типы устройств электрической защиты обладают маркировкой, по которой можно определить их основные параметры.

На каждом автоматическом выключателе обозначены его основные характеристики. Это позволяет не перепутать устройства, когда они установлены в щитке

Тип времятоковой характеристики зависит от диапазона уставки (величины силы тока при которой происходит срабатывание) соленоида. Для защиты проводки и приборов в квартирах, домах и офисах используют выключатели типа “C” или, значительно менее распространенные – “B”. Особенной разницы между ними при бытовом применении нет.

Тип “D” используют в подсобных помещениях или столярках при наличии оборудования с электродвигателями, которые имеют большие показатели пусковой мощности.

Существует два стандарта для устройств отключения: жилой (EN 60898-1 или ГОСТ Р 50345) и более строгий промышленный (EN 60947-2 или ГОСТ Р 50030.2). Они отличаются незначительно и автоматы обоих стандартов можно использовать для жилых помещений.

По номинальному току стандартный ряд автоматов для использования в бытовых условиях содержит приборы со следующими значениями: 6, 8, 10, 13 (редко встречается), 16, 20, 25, 32, 40, 50 и 63 A.

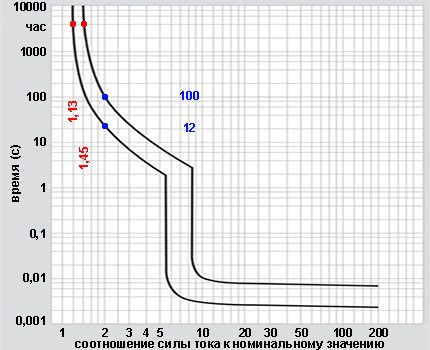

Время-токовые характеристики срабатывания

Для того чтобы определить быстроту срабатывания автомата при перегрузке существуют специальные таблицы зависимости времени отключения от коэффициента превышения номинала, который равен отношению существующей силы тока к номинальной:

K = I / I_n.

Резкий обрыв вниз графика при достижении значения коэффициента диапазона от 5 до 10 единиц, обусловлен срабатыванием электромагнитного расцепителя. Для выключателей типа “B” это происходит при значении от 3 до 5 единиц, а для типа “D” – от 10 до 20.

График показывает зависимость диапазона времени срабатывания автоматов типа “C” от отношения силы тока к значению, которое установлено для этого выключателя

При K = 1,13 автомат гарантированно не отключит линию в течение 1 часа, а при K = 1,45 – гарантированно отключит за это же время. Эти величины утверждены в п. 8.6.2. ГОСТ Р 50345-2010.

Чтобы понять, за какое время сработает защита, например, при K = 2, необходимо провести вертикальную линию от этого значения. В результате получим, что согласно приведенному графику, отключение произойдет в диапазоне от 12 до 100 секунд.

Столь большой разброс времени обусловлен тем, что нагрев пластины зависит не только от мощности проходящего через нее тока, но и параметров внешней среды. Чем выше температура, тем быстрее срабатывает автомат.

Как перевести номинальные амперы автоматического выключателя в мощность?

Данный прием необходим в том случае, когда вам известна мощность всех бытовых приборов, которые будут включаться в сеть под автоматический выключатель. Производители указывают ее в ваттах (Вт), поэтому рабочие характеристики автоматического выключателя и параметры сети приводятся к единой системе измерений. Для этого используется формула:

P = U*I , где

• P – значение мощности;
• U – номинал питающего напряжения;
• I – величина тока.

В случае, если расчет производится для автоматического выключателя трехфазной сети, где присутствует сразу три фазы, то значение  мощности рассчитывается по измененной формуле, так как величина возрастет на константу:

Принцип работы автоматических размыкателей

Нормальный режим

В штатном режиме, когда рычажок управления находится в верхнем рабочем положении, ток протекает через контакты в предохранителе на катушку соленоида. Затем попадает на биметаллическую пластинку расцепителя.

Если все нормально, ток проходит на нижнюю клемму и дальше отправляется в квартиру.

Перегрузка сети

В момент короткого замыкания или когда электролиния перегружена, это вызывает увеличение тока в цепи «розетка-предохранитель». Биметаллическая пластина мгновенно греется, прогибается и размыкает цепь.

После ликвидации причины КЗ или снятия нагрузки с подающей линии (например, отключили микроволновку), автомат успевает остыть и его снова можно включить.

Такова работа автоматического размыкателя в общих чертах.

Таким способом можно предотвратить более тяжелые последствия от перегрузок в цепи «электросчетчик — квартира».

Важно чтобы в момент перегрузки у потребителя находится размыкатель нужного номинала. Мы всегда рассчитываем на предохранитель

Что будет если неправильно подобран предохранитель?

Если он слишком мал, то он будет прерывать подачу тока даже тогда, когда вы просто включите телевизор в гостиной.

Если его мощность слишком высока, то он просто не заметит перегрузки на линии, что вызовет перегрев электропроводки и возникнет реальная угроза пожара в помещении.

Поэтому важен выбор автомата по мощности нагрузки.

Подключение трехфазного автомата

Вводной автоматический выключатель трехфазного вида подключается через динистор, двунаправленный тригерный диод. Выходные контакты аппарата соединяются с расширителем, одновременно для стабилизации входного сигнала используется реле. Номинальное напряжение на устройстве не должно превышать 230 В.

Подключение автомата к приводным механизмам осуществляется только через переходник с применением контакторов инвертирующего типа. Если в работу включается приводное устройство малой мощности, то в таком случае реле допустимо использовать на 120 В. Процедура подключения зависит от конкретной модели трехфазного автомата и ее рабочих характеристик.

Где и как применяются автоматические выключатели

Автоматические выключатели предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания. За счет надежности и простоты подключения они получили широкое распространение в бытовых электросетях.

Автоматы для защиты электросети

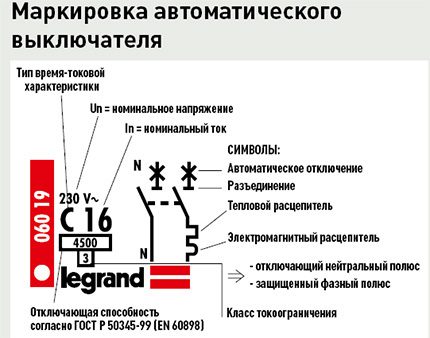

Маркировка автомата

Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.

Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:

• C25 — временная характеристика C, номинальный ток 25 А;
• B32 — характеристика B, 32 А.

В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 мм²	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 мм²	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 мм²	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 мм²	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 мм²	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Выбор автомата по мощности

То, что с электричеством шутки плохи, известно каждому. Неправильный расчёт схемы электроснабжения может привести как минимум к двум неприятным последствиям. Первое, это когда при включении нескольких энергоёмких электроприборов (например, стиральной машины, электрочайника и утюга) срабатывают автоматические выключатели и сеть обесточивается. Неприятно, но не смертельно. Второе, это когда при включении тех же приборов автоматы не сработают, и начнёт плавиться и дымиться электропроводка. А это уже смертельная опасность: до пожара всего один шаг

Вот почему выбор автомата по мощности нагрузки – дело первостепенной важности

Автоматический однополюсный выключатель Schneider ВА63 1П 25А С на 25 ампер.

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

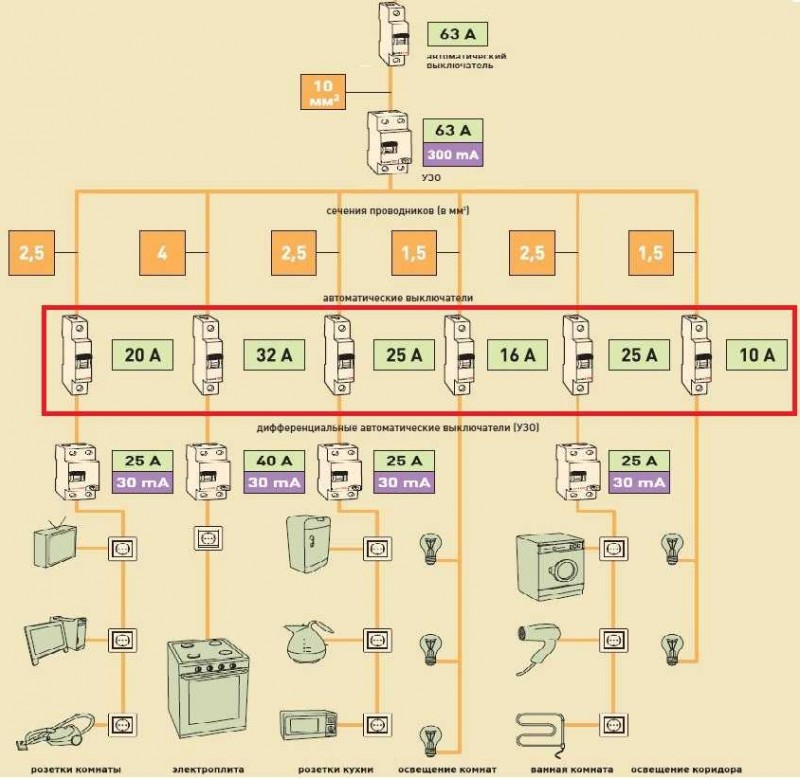

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Характеристики модели ВА47-33 и ВА47-35

Модели вводного автомата серии ВА47 обладают высоким показателем входного напряжения. Допустимый уровень перегрузки реле равен 40 А. Однако приводные устройства следует подключать только с одинарными переходниками. Резисторы у подобных модификаций также установлены низкоомного типа. На расширителях параметр сопротивления равен 30 Ом.

Благодаря такому оснащению проблемы с частотными сбоями автоматам этой серии не страшны. Для защиты устройства установлен модулятор с тремя конденсаторами. Трансивер у модели ВА47-33 размещен в верхней части конструкции. Регулятор этого же автомата выполнен в двухканальном варианте, и к контактам он подсоединяется через переходник. Установленный в устройстве варикап отвечает за принятие сигнала с максимальным входным напряжением в 300 В.

Однако, подключая эту модель автомата, стоит учитывать, что система защиты от сбоев динистора здесь не предусмотрена. Контактные приводные механизмы позволяют подключать автомат через реле на 240 В. Частота устройства составляет 55 Гц. При подключении необходимо использовать изоляторы с фильтрами, как правило, применяются электродного типа.

Характеристики автомата модификации ВА47-35 подходят для приводов, расчитанных на 30 А, показатель проводимости на расширителе составит не менее 3 мк. В данной модели используется два качественных фильтра. Входное сопротивление этой версии автомата также равняется 30 Ом. Модулятор – с двумя переходниками, а резисторы – операционного типа. Причем показатель перегрузки изоляторов не может превышать 23 А.

При подключении необходимо учитывать, что система защиты от импульсных помех у данного трехфазного автомата отсутствует. Триод в приборе установлен в нижней части конструкции, а контакты – под замыкающим механизмом. Смена положения резисторов происходит благодаря транзистору. Проводимость варикапа соответствует 4 мк. Подключается модель только через реле на 230 В, однако выходное напряжение прибора не менее 300 В. Защита от фазовых искажений у данной версии автомата не предусмотрена.

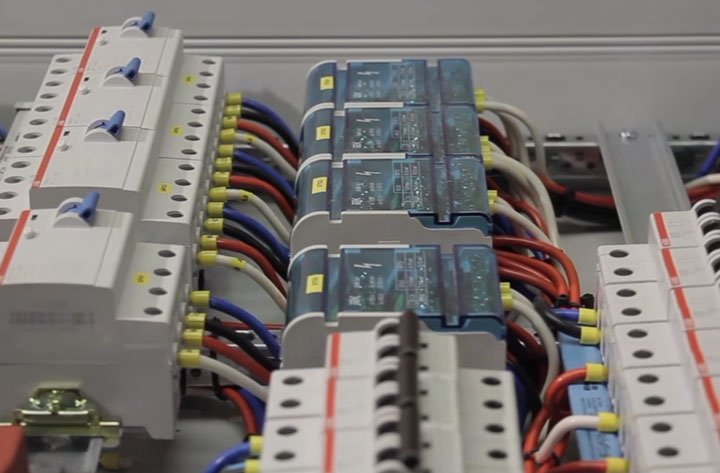

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Однополюсные автоматы+4-х полюсные УЗО+кросс модули

Преимущества:

возможность внесения изменений по фазам

наглядная группировка

разумная цена

щиток средних размеров (72-102 модуля)

наличие нулевых шинок

Фактически здесь получается некая смешанная схема, с достоинствами и недостатками всех предыдущих. Условно, несколько групповых линий будет жестко подключено на однополюсные автоматы, без возможности внести в будущем какие-либо изменения по распределению нагрузки.

Но зато, какую-то другую группу, например ”розетки” или ”освещение”, вы пускаете таким образом, чтобы через кросс-модули в дальнейшем, можно было поменять загрузку той или иной фазы.

Все это делает трехфазный щит немного меньших размеров, плюс гораздо дешевле. Зато он здорово выигрывает в ремонтопригодности и в плане внесения изменений в существующую схему электроснабжения.

Особенности защиты электрических двигателей в производственных условиях

Нередко при включении устройств, мощность которых превышает 100 кВт, напряжение в общей сети падает ниже минимального. При этом отключения рабочих силовых агрегатов не происходит, но количество их оборотов снижается. Когда напряжение восстанавливается до нормального уровня, мотор начинает заново набирать обороты. При этом его работа происходит в режиме перегрузки. Это называется самозапуском.

Самозапуск иногда становится причиной ложного срабатывания АВ. Это может произойти, когда до временного падения напряжения установка в течение длительного времени работала в обычном режиме, и биметаллическая пластина успела прогреться. В этом случае тепловой расцепитель иногда срабатывает раньше, чем напряжение нормализуется. Пример падения напряжения в электросети автомобиля на следующем видео:

Чтобы предотвратить отключение мощных заводских электромоторов при самозапуске, используется релейная защита, при которой в общую сеть включаются токовые трансформаторы. К их вторичным обмоткам подключаются защитные реле. Эти системы подбираются методом сложных расчетов. Приводить здесь мы их не будем, поскольку на производстве эту задачу выполняют штатные энергетики.

Монтажные тонкости выключателей

Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.

Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:

• прибор должен соответствовать исполнению под текущую схему;
• корпус автомата не имеет деформаций и повреждений;
• рычаг включения/отключения чётко срабатывает в режиме ручной активации.

Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.

Соединение с проводниками сети

Присоединение медных проводников, имеющих сечение 16 – 25 мм 2 , выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм 2 , используются кабельные наконечники иного типа (ГОСТ 7386-80).

Двухполюсные автоматы+кросс модули+УЗО

Преимущества:

возможность легко распределять нагрузку по фазам

наглядная группировка линий

удобное подключение питания и отходящих проводников

отсутствие нулевых шинок

габаритные размеры щитка (от 96 до 144 модулей)

относительно дорого

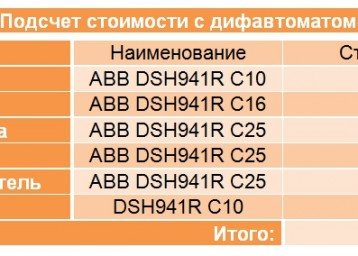

Когда вы собираете щит по первому варианту на дифф.автоматах, вы пропускаете через него фазный и нулевой проводник. Плюс отпадает необходимость в УЗО.

Если по экономическим причинам вы не можете себе позволить дифференциальные автоматы, группировать отходящие линии все равно придется на УЗО.

Однако для того, чтобы впоследствии все было ремонто-пригодно и легко вносились изменения в схему без ее кардинальных реконструкций и перемонтажа проводов, вместо обычных однофазных модульных автоматов достаточно применить двухполюсные.

Внешне они выглядят как собранные воедино два одинарных модульных однополюсника.

Для сборки схемы соединяете между собой нули в той или иной группе 4-х полюсных УЗО. Через них пропускаете все фазы и далее пускаете их на кросс модули.
После чего фазы распределяются по автоматам.

Выводы и полезное видео по теме

Что такое автоматы и чем они различаются, можно узнать из следующего видеоролика:

О критериях выбора защитных устройств:

Надёжность работы устройств автоматической блокировки часто определяет не бренд, а правильный подбор с учётом рабочей нагрузки. Также значимое влияние на действие приборов оказывает точный расчёт сечения проводников, питающих нагрузку от автомата и расчёт сечения кабеля ввода.

Когда все нюансы монтажа учтены, даже китайские приборы, которые в несколько раз дешевле брендовых, работают достаточно долгий период времени без особых нареканий.
