Правильное подключение трехфазного счетчика

Включение в однофазную цепь

Чтобы подключить счетчик, рассчитанный на трехфазное питание, в однофазную сеть, сначала потребуется ознакомиться с отличиями этих двух видов электропитания. При каждом из них в составе кабеля, подводящего напряжение с трансформаторной подстанции, имеется нулевой рабочий проводник N и фазы (одна или три).

В однофазной сети разность напряжений между фазными жилами A, B, C и нулем составляет 220 Вольт, а между самими фазами – 380 Вольт. Так называемое «линейное» напряжение образуется за счет того, что векторы действующих потенциалов на каждой из фаз сдвинуты относительно друг друга на 120 градусов.

При обилии на рынке продаж различных моделей однофазных измерителей тока включение трехфазного счетчика в однофазную сеть применяется крайне редко. В большинстве случаев схема такой коммутации аналогична прямому включению. Отличие состоит в том, что линии B и C не подключаются к счетчику, подсоединению подлежит только одна фаза. Существенным недостатком такого включения является возможность проблем с контролирующими организациями, которым очень не нравятся все варианты расключений, не соответствующие действующим нормативам и стандартам.

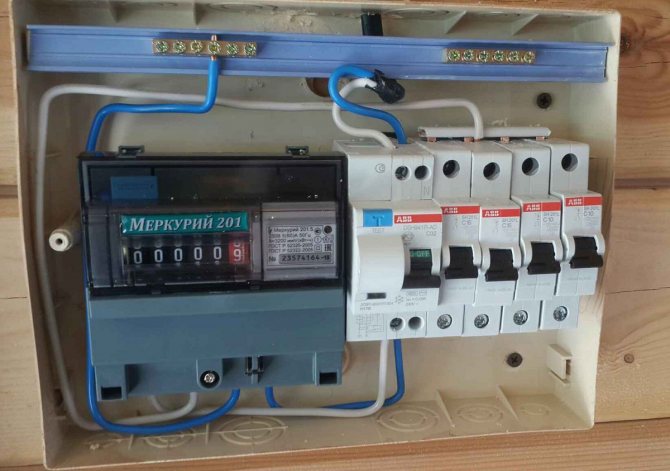

Что нужно, чтобы подключить однофазный электрический счетчик

Подключение электросчетчика может произвести только представитель фирмы, предоставляющей вам электричество. Однако вы можете заранее запастись всем необходимым оборудованием и материалами, которые вам для этого потребуются.

Что нужно для подключения электросчетчика:

• Сам электросчетчик;
• Ящик для измерителя, который по-другому называется щиток;
• Отключатели;
• Медная планка, к которой можно подключить до 10 проводов;
• Также нужно один метр трехжильного кабеля, который имеет сечение около 3-х миллиметров;
• Пластинка из железа, которая помогает установит аппарат, она называется дин-рейка;
• Пластиковые дюбеля и нержавеющие саморезы.

Набор инструментов, скорее всего, принесет с собой мастер, который будет устанавливать счетчик. Однако чтобы избежать проблем, лучше созвониться с ним заранее и уточнить наличие всего необходимого.

Принцип работы трёхфазного счётчика электроэнергии

Для примера рассмотрим модели «Нева». Они имеют конструктивное исполнение для установки на 3 винта и DIN-рейку. Корпуса приборов сделаны из прочных негорючих материалов, предохраняют устройства от пыли, влаги, ударов и других воздействий. Незаметно вскрыть корпус и повредить механизм практически невозможно.

Чтобы не допустить вмешательство посторонних лиц, все выходы пломбируются. При покупке устройства необходимо проверить наличие всех пломб и элементов защиты, в противном случае электросчётчик может оказаться непригодным для эксплуатации.

При монтаже трёхфазных приборов учёта принимается во внимание наличие нулевого провода. Если в сети он есть — ставят четырёхпроводную модель, если нет — трёхпроводную

В большинстве случаев трёхфазные счётчики электрической энергии позволяют снимать показания как удаленно, при помощи программных интерфейсов, так и непосредственно с табло. Для обмена данными прибор имеет встроенный инфракрасный порт. Погрешность измерения соответствует классу точности 1 и 0,5.

Использовать трёхфазный счётчик электроэнергии можно как в бытовой сфере, так и на промышленных и энергетических предприятиях. Средняя наработка до отказа составляет 210–280 тысяч часов, а срок службы — около 30 лет.

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

Обслуживание трёхфазных электросчётчиков в процессе эксплуатации

Обслуживание приборов учёта электроэнергии возлагается на управляющие компании. Подобная работа заключается в проверке фазировки, удалении пыли с поверхности, периодических ревизиях. Если электросчётчик установлен внутри частного дома, то вся ответственность за него возлагается на владельца. Он обязан следить за исправным состоянием прибора, сохранностью пломбы. Если возникает подозрение на слабый контакт в клеммнике электросчётчика (провод греется), владелец обязан незамедлительно отключить подачу питания с вводного автомата и сообщить об аварийной ситуации в УК. Если аварийная служба не имеет возможности приехать незамедлительно, нужно сообщить диспетчеру о самостоятельном ремонте. Об этом в журнале делается запись. Это необходимо для того, чтобы для владельца не было последствий по причине сорванной пломбы.

Ревизионные работы в подъездных щитах производятся управляющей компаниейФОТО: podklyuchenie-elektrichestva.ru

Выбор прибора учета электроэнергии

Современный трехфазный электросчетчик — это довольно сложное устройство, обладающее множеством функций. К примеру, помимо учета расхода по двум тарифам у некоторых из них имеется возможность подключения к персональному компьютеру и даже автоматической передачи показаний через сотовую сеть или интернет.

Именно поэтому стоит внимательно отнестись к выбору счетчика прямого включения. Конечно, дополнительные функции увеличивают стоимость, но и удобств в них несоизмеримо больше. Ведь намного лучше и экономичнее, если в ночное время производятся работы, или же человек ведет ночной образ жизни, и при этом стоимость электроэнергии будет значительно ниже. Да и автоматическая передача показаний электросчетчика в управляющую компанию добавит комфорта.

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

Порядок подсоединения проводов (указано слева направо):

1. провод 1: желтый — вход, фаза А
2. провод 2: желтый — выход, фаза А
3. провод 3: зеленый — вход, фаза В
4. провод 4: зеленый — вход, фаза В
5. провод 5: красный — вход, фаза С
6. провод 6: красный — выход, фаза С
7. провод 7: синий — ноль, ввод
8. провод 8: синий — ноль, выход

Критерии выбора трёхфазного электросчётчика: на что обратить внимание при покупке

Приобретение подобного оборудования – довольно ответственное мероприятие. Ведь шутки с электричеством могут закончиться весьма плачевно

Поэтому стоит тщательно изучить все нюансы, на которые следует обратить внимание. Основной критерий – это качество продукции и его стоимость

Не стоит обращать внимание на прибор учёта электроэнергии, цена которого значительно ниже, чем у других моделей. Корпус прибора должен быть выполнен аккуратно. Торчащие по швам излишки пластика, как и его неравномерный цвет, должны насторожить покупателя. А приобретать электросчётчики нужно только в проверенных специализированных магазинах.

В частных домах можно собрать трёхфазный щит довольно аккуратноФОТО: drive2.ru

Что касается технических характеристик, то основное внимание необходимо обратить на два параметра – тип работы прибора и его конструктивное исполнение

Разделение электросчётчиков по типу работы

Выбор между аналоговым или электронным прибором учёта электроэнергии остаётся полностью за потребителем. Конечно, первый вариант является более простым и, как следствие, имеет меньшую стоимость. Однако впоследствии расходы по счетам могут быть выше по причине отсутствия возможности учёта с разделением тарифов.

Электронные модели на сегодняшний день более востребованы. Они позволяют экономить средства на разнице стоимости электроэнергии в дневное и ночное время. Переплатив при покупке, пользователь получает возможность платить меньше впоследствии. Но если планируется установка прибора учёта на подачу электроэнергии в помещение, где все работы производятся только днём, то многотарифное оборудование устанавливать будет невыгодно и даже убыточно.

Многотарифный счётчик «Энергомера»ФОТО: shuchin.deal.by

Конструктивное исполнение электросчётчиков: особенности некоторых моделей

Не все знают, что трёхфазные счётчики электроэнергии могут включаться в цепь по-разному. В бытовых электросетях, где нагрузки не слишком велики, используются приборы учёта прямого включения. Это привычная всем коммутация, при которой питание проходит непосредственно через счётчик.

Прямое включение электрического счётчикаФОТО: pro100electrik.ru

На предприятиях, где нагрузка бывает очень высока, используют приборы учёта косвенного включения. Их коммутация отличается. Для того, чтобы подключить такой электросчётчик, на токоведущие шины устанавливаются катушки трансформаторов, от которых провод уже идёт на сам прибор учёта. Таким образом, счётчик электроэнергии напрямую не контактирует с токоведущим проводником.

Косвенное включение счётчикаФОТО: eraelektro.ru

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток

А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети

А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии

Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Трехфазный счетчик — как снимать показания?

Какие цифры передавать по счетчикам электроэнергии?

Снятием показаний с любого электросчетчика занимаются владельцы объекта, в котором прибор установлен, либо полномочные лица из управляющей компании, предоставляющей коммунальные услуги конкретной группе лиц.

При этом владелец жилья имеет полное право не давать снимать показания своего счетчика как представителям управляющей компании, так и иным лицам.

В таком случае расчет стоимости услуг по предоставлению электроэнергии будет проводится по средним региональным тарифам.

Непосредственно процедура снятия показаний для разных видов трехфазных счетчиков различна:

• при использовании устройства с индукционной формой подсчета для получения нужных цифр необходимо переписать на листок имеющиеся показания на крутящемся табло прибора. Если одна или две цифры, как правило, из пяти-шести в общем имеют иной цвет, чем остальные, то при снятии показаний данные цифры отбрасываются (они показывают промежуточный подсчет электропотребления в маленьких масштабах, поэтому при определении показаний за месяц не учитываются).
• при использовании электронного прибора учета придется обратиться к его инструкции. Дело в том, что разные модели счетчиков по 10-15 секунд показывают: время, дату, показатели электропотребления за все время и по периодам (Т1 – 7-23:00, Т2 – 23-7:00, Т3, Т4 и т.д. – льготные периоды). Как правило, последовательность показа значений соответствует описанной выше, однако для максимально точного определения стоит обратиться к ранее упомянутой инструкции счетчика.

Как считать электроэнергию по счетчику? Снять показания с 3х счетчика – это лишь половина дела. Далее придется проделать следующее:

1. Определить то, сколько электроэнергии было потреблено за последний месяц. Для этого достаточно взять показания счетчика за предыдущий месяц и отнять их от имеющихся на данный момент. Узнать данные показания можно путем ежемесячной записи, либо посмотреть на последней оплаченной квитанции за электроэнергию.
2. Умножить полученное число электроэнергии на действующий в вашем регионе тариф. Так, к примеру, при показателе потребления электричества в 200 кВт в месяц и тарифе 4 рубля за 1 кВт, заплатить придется – 200 * 4 = 800 рублей.

Как видите, особых сложностей в работе с трехфазными электросчетчиками нет и снять с них показания проще простого. Надеемся, представленный выше материал был для вас полезен. Удачи в оплате коммунальных услуг!

Как рассчитать свет по счетчику? Как смотреть показания счетчика электроэнергии? Как посчитать электроэнергию по счетчику? О процедуре снятия и передачи показаний электросчетчика вы можете узнать, посмотрев видео:

Watch this video on YouTube

06 Окт 2017      kasjanenko
    1213

Как выбрать трёхфазный счётчик

Чтобы рационально подобрать приборы учёта, необходимо сориентироваться в таких показателях, как число фаз и тарификация. Трёхфазный электронный счётчик электроэнергии может быть одно- или многотарифным, со встроенными часами.

• Однотарифные приборы считают потребление энергии переменного тока по единой стоимости вне зависимости от времени суток.
• Многотарифные ведут учёт электроэнергии дифференцировано по времени суток, в зависимости от установленного тарифного расписания — энергия, потребленная ночью и днём, стоит по-разному.

Целью учёта, дифференцированного по времени, является более равномерное распределение нагрузки на электрические сети, переход потребительской активности на вечерний и ночной периоды, когда большинство предприятий и организаций не работают. При этом электроэнергия для потребителей ночью стоит дешевле, чем днём. Перед выбором прибора разницу тарифов коммерческого учёта следует уточнить у поставщика электроснабжения.

Программирование устройства осуществляется по часам. Например, с 7:00 до 23:00 — 100 % стоимости электроэнергии, с 23:00 до 7:00 — 50 %. Возможна настройка на учёт электроэнергии по трёхставочному тарифу. Тарифные зоны переключаются автоматически. Установить такие приборы удобно людям, которые ведут ночной образ жизни или пользуются реле для программирования техники на включение в заданное время. Однако перед покупкой контролирующих устройств следует уточнить возможность такого перехода у компании-поставщика электроэнергии.

Кроме того, при выборе модели необходимо учитывать класс точности устройства и тип работы (индукционный, электромеханический или элёктронный трёхфазный счётчик электроэнергии). Перед покупкой лучше проконсультироваться с грамотным специалистом, который сможет правильно оценить условия эксплуатации и подберёт прибор учёта в соответствии с необходимыми техническими характеристиками.

Источник

Виды трехфазных приборов учета

Трехфазные электросчетчики могут различаться как по способу подключения к сети, так и по тарификации. Сначала имеет смысл разобраться с включением прибора учета — оно может быть как прямым, так и косвенным, причем как одно, так и другое может производиться по трех- или четырехпроводной системе, т.е. с использованием нулевой жилы.

Трехфазный электросчетчик косвенного или трансформаторного подключения прямого контакта с токопроводящими жилами не имеет. На шины крепятся трансформаторы тока, которые и «передают» информацию на прибор учета. Подобная схема включения используется в сетях с более высокой нагрузкой и силой тока.

Счетчики прямого включения подразумевают непосредственное прохождение тока к потребителю через устройство — это более распространенный вариант подсоединения, используемый в частном доме и некоторых квартирах. При подобной схеме монтажа сила тока не должна превышать 100 А.

Что касается тарификации, то, наверное, ни для кого не секрет, что электроэнергия в ночное время стоит дешевле. А потому многие из тех, кто пользуется ей, в основном, по ночам, устанавливают двухтарифные трехфазные счетчики. Подобные приборы имеют возможность автоматического переключения и считают отдельно потраченную электроэнергию в промежутках с 7 до 23 часов и с 23 до 7. Естественно, выходит немалая экономия на оплате подобной коммунальной услуги.

Подключаются двухтарифные трехфазные счетчики электроэнергии точно так же, как и обычный — никаких принципиальных различий в монтаже нет.

Основное различие между приборами учета электроэнергии состоит в том, к какому виду он относится — аналоговый (его так же называют индукционным) или электронный.

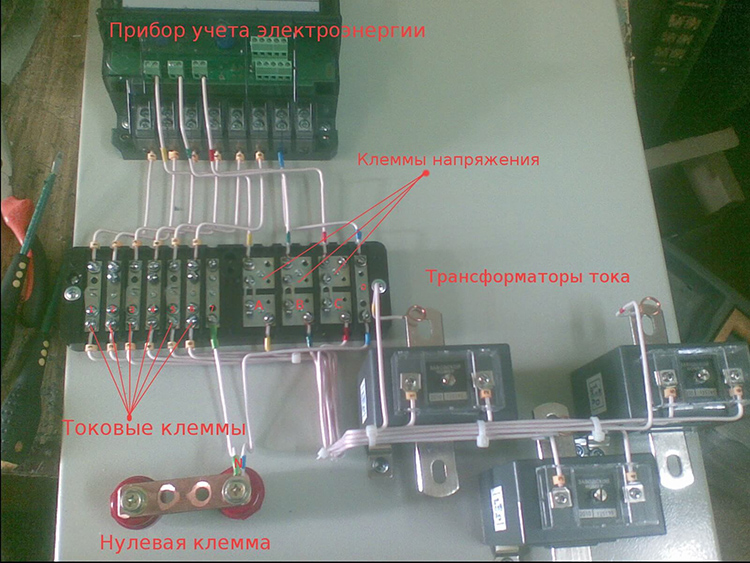

Схема подключения через трансформаторы

Аналоговые индукционные счетчики

Принцип действия этих приборов учета аналогичен аналоговому однофазному счетчику. Электроэнергия, протекая через токовую катушку, создает электромагнитное поле вихревого тока, которое воздействует на алюминиевый диск, заставляя вращаться. Вращение, посредством червячной передачи, проходит на механический счетчик, который и фиксирует расход.

Естественно, чем выше нагрузка на токовую катушку, тем быстрее будет происходить отсчет кВт/ч. В настоящее время повсеместно идет замена аналоговых приборов учета на электронные трехфазные счетчики электроэнергии как обладающие большей точностью и меньшей погрешностью в расчетах. Также причиной подобного замещения стало и то, что индукционные счетчики невозможно использовать в качестве двухтарифных, равно как и при автоматическом снятии с них показаний.

Электронные приборы

Схема подключения трехфазного счетчика подобного вида обусловлена работой аналого-цифрового преобразователя (АЦП), который выдает импульсы на микросхему в соответствии с частотным графиком. Ниже, на схематическом изображении показан принцип работы такого электросчетчика.

Сама же микросхема запоминает все данные, при этом имеет возможность вывода на дисплей как моментальных показателей, так и полученных за определенное время, в зависимости от сложности и стоимости прибора учета.

Принцип работы электронного прибора учета

Конечно, у электронных счетчиков, помимо несомненных преимуществ, таких как высокий класс точности, возможности двухтарифного или автоматического учета и широкого диапазона рабочих температур, есть и свои недостатки. К ним можно отнести отсутствие защиты от помех. Также подобные счетчики не ремонтируются и очень «не любят» скачков напряжения.

Но все же повсеместный переход на электронные приборы учета взамен аналоговых показал их преимущество перед индукционными устройствами.
