Трехходовой клапан для отопления с терморегулятором

Особенности

Вода, протекающая по трубам центрального отопления, поступает в систему радиатора с определенной температурой, повлиять на которую возможности нет. Для этого в систему отопления устанавливают трехходовой кран. Его основная задача заключается в регулировке количества пропускаемой жидкости. Благодаря этому отпадает потребность изменения площади радиатора отопления. В комнаты поступает необходимый уровень тепла, соответствующий мощности отопительной системы.

Внешний вид трехходового крана напоминает тройник, только функциональные возможности у них разные.

Трехходовые краны разделяются на три вида:

1. Разделительный. Применяется в случае одновременной подачи тепла в нескольких теплоносителях. Данный узел можно представить как смеситель, который формирует стабильность подачи потока воздуха с заданной температурой. Монтаж производится непосредственно в сеть.
2. Смесительный. Используется для объединения потоков и их последующей регулировки. Входящие потоки с различной температурой попадают в кран через два отверстия, выход происходит через третье.
3. Переключающий. Данный тип клапана занимается переключением воды в различных направлениях.

Приобрести трехходовой клапан и регулятор температуры можно по отдельности, но более приемлемым вариантом станет приобретение конструкции с терморегулятором в целом.

Трехходовой клапан для отопления с терморегулятором: принцип работы и назначение

Терморегуляторы устанавливают на проходные пробки радиатора. В случае необходимости данные приборы целиком или частично перекрывают поток теплоносителя. Ту же функцию выполняет кран, однако, при наличии терморегулятора вы единожды выставляете необходимые параметры, после чего термоклапан поддерживает заданный температурный режим самостоятельно. Наибольшую точность работы и функциональность обеспечивают электронные термоклапаны.

Важно понимать, что терморегулятор не способен изменить изначальную мощность источника тепла, однако позволяет грамотно распорядиться тепловой энергией и создать в помещении комфортные условия

Принцип работы терморегулятора

Регулятор температуры представляет собой двухходовое устройство, состоящее из двух основных частей:

• вентиль («клапан»);
• термоголовка.

Устройство терморегулятора:

Элемент	Функция	Устройство	Принцип действия
Вентиль (клапан)	Запирающий механизм	Состоит из седла, конуса и штока.	Рабочий шток задвигается, уменьшая расстояние между седлом и конусом и тем самым уменьшая поток. При увеличении расстояния между этими частями поток, напротив, увеличивается.
Термоголовка	Управление штоком	В «сильфоне» (специальном цилиндре) замкнуто термочувствительное вещество.	Принцип работы основан на расширении газа и жидкостей в случае нагревания. Под действием горячего теплоносителя вещество в сильфоне расширяется, подталкивая подпружиненный поршень. Тот воздействует на шток с конусом в строну седла. При снижении потока теплоносителя происходит охлаждение и, соответственно, уменьшение объема активного вещества. Пружина возвращает поршень, конус и шток на место, и поток усиливается. Повторение цикла позволяет регулировать степень нагревания радиатора с высокой точностью.

Разновидности терморегуляторов для радиатора

Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.

Классификация терморегуляторов по способу установки температуры и управления температурным режимом:

Тип терморегулятора	Особенности
Механические терморегуляторы	Предустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина.
Ручные терморегуляторы	Принцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях.
Электронные терморегуляторы	Обладают цифровой панелью. Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени.

Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ, соответственно, терморегуляторы бывают:

• жидкостные;
• газовые.

Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:

• для двухтрубных систем разводки;
• для однотрубных систем разводки.

По способу подключения терморегуляторы бывают:

• угловые;
• прямые.

Назначение и области использования

Трехходовой кран предназначен для разделения входящего потока на два исходящих, с возможностью отключения любого или даже всех выходов. По сути, это тройник, но с возможностью проведения переключений и отключений.

Эта конструкция используется для организации систем отопления и других магистралей, где нужно разделение потока рабочей жидкости (газа) на несколько трубопроводов. Разница заключается в конструкции, технических и эксплуатационных качествах.

Подключение манометров и других измерительных приборов

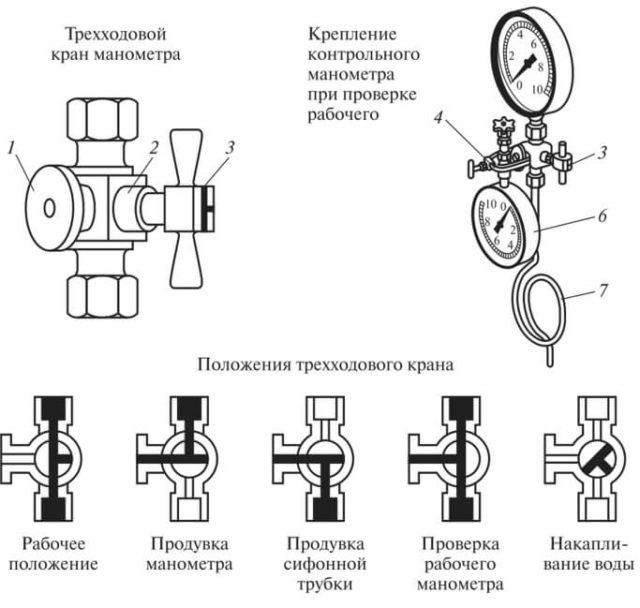

Изначально трехходовые краны применялись для установки измерительных, контрольных приборов и датчиков защиты. Чаще всего – манометров и манометрического типа.

Постоянно включенные манометры, показывающие неизменное давление, полезно проверять, путем сброса давления и соединения манометра с атмосферой. Называется эта процедура проверкой «на ноль».

Для проверки рабочего манометра, контрольным манометром на месте, требуется одновременное присоединение сразу двух приборов.

Все эти и другие функции позволяет выполнить трехходовой кран в различных системах: отопления, водоснабжения, газоснабжения и в инженерных технологических сетях.

Постоянно включенные манометры, показывающие неизменное давление, полезно проверять, путем сброса давления и соединения манометра с атмосферой. Называется эта процедура проверкой «на ноль».

Все эти и другие функции позволяет выполнить трехходовой кран в различных системах: отопления, водоснабжения, газоснабжения и в инженерных технологических сетях.

Важно: для проверки рабочего манометра, контрольным манометром на месте, требуется одновременное присоединение сразу двух приборов.

Подключение приборов отопления

Эти полезные функции 3-х ходового крана пригодились при подключении отопительных приборов к системе отопления, с байпасом между подающим входом и обратным выходом из радиатора. В этом случае применяются устройства с углом поворота на 90 градусов и двумя положениями:

• теплоноситель проходит через байпас и радиатор;
• теплоноситель проходит только через байпас.

Стандартная схема применения трехходового крана для отопления с принципом действия: радиатор и байпас

Применение трехходового прибора с возможностями поворота на 90 и 180 градусов в индивидуальном отоплении, с однотрубной системой («ленинградка»), позволяет выбрать уже из трех вариантов:

• направить весь теплоноситель через радиатор;
• направить теплоноситель через радиатор и обводной байпас к другим радиаторам;
• отключить радиатор и направить весь теплоноситель через обводной байпас к другим радиаторам.

Эти варианты подключения радиаторов, позволяют вручную распределять поток теплоносителя, добиваясь более комфортного отопления комнат. Например, комната с южной стороны, получает достаточно тепла за счет солнца и батарею в ней, весной или осенью, можно отключить. А зимой подключить вместе с байпасом. А в комнате с окнами на север, в зимнее время весь теплоноситель направить через батарею, чтобы обогреть помещение, а в осенне-весенний период, часть теплоносителя направить по байпасу, в обход радиатора, для снижения интенсивности обогрева комнаты.

Воздушный клапан для отопления для стравливания воздуха из батареи В современных системах отопления для отвода скопившегося воздуха предусматривают специальное устройство – воздушный клапан для отопления. Без этого прибора отопление не смогло бы нормально работать….

Внимание: применение такой схемы в отоплении многоэтажного дома, с вертикальными стояками, недопустимо. Если перекрыть байпас и направить весь теплоноситель через радиатор, то остальные потребители не получат достаточного объема тепла..

Подключение временных потребителей тепла

Трехходовой кран удобен для подключения еще одного потребителя, из ближайшей точки системы отопления. Особенно если это требуется временно. Например, для обогрева зимней оранжереи, гаража, бани или теплицы. При этом в целях экономии, можно обойтись без коллектора-распределителя, отдельной прокладки труб и установки дополнительных вентилей.

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

• с переменным гидрорежимом;
• с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы

Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

• к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
• степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
• в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
• оба потока смешиваются внутри;
• после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

• при необходимости перенаправлять потоки с разных трубопроводов;
• смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
• динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
• в водопроводной системе, это получение потока с заданной стабильной температурой;
• в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Нюансы установки трехходового клапана в системе отопления

Для того, чтобы правильно установить трехходовой смеситель, важно знать некоторые нюансы, от которых будет зависеть бесперебойная и эффективная работа системы отопления. К каждому изделию прилагается инструкция, необходимо четкое ее соблюдение во избежание неприятностей:. К каждому изделию прилагается инструкция, необходимо четкое ее соблюдение во избежание неприятностей:

К каждому изделию прилагается инструкция, необходимо четкое ее соблюдение во избежание неприятностей:

Согласно подсказкам на корпусе установить вентиль в правильное положение.

Символы на корпусе означают:

1. А – прямой ход.
2. В – перпендикулярный или байпасный ход.
3. АВ – вход и выход объединены.

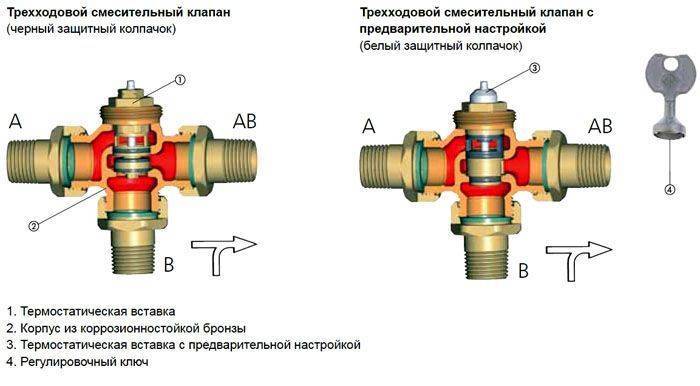

Маркировка на корпусе смесителя

Важно определить модель крана. От этого зависит, откуда теплоноситель в кран будет поступать;

• В симметричной (Т-образной) схеме жидкость поступает в отверстия с торца и выходит после смешивания через центр;
• в ассиметричной (L-образной) схеме теплый поток поступает через торцевое отверстие, охлажденный – снизу. После перемешивания теплоноситель выходит через второе торцевое отверстие.

Это важно! Привод или терморегулятор не должны располагаться снизу. После этого необходимо подготовить систему отопления. Сначала перекрыть воду, затем проверить наличие в магистрали осадка, который может привести к порче смесителя

Для монтажа нужно выбрать удобное место с открытым доступом

Сначала перекрыть воду, затем проверить наличие в магистрали осадка, который может привести к порче смесителя. Для монтажа нужно выбрать удобное место с открытым доступом

После этого необходимо подготовить систему отопления. Сначала перекрыть воду, затем проверить наличие в магистрали осадка, который может привести к порче смесителя. Для монтажа нужно выбрать удобное место с открытым доступом.

Особенности установки смесителяСхема подключения распределительного и смесительного клапана

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

• Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
• Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
• Один клапан, через который в трехходовой клапан попадает горячая вода.
• Второй клапан, через который в устройство попадает холодная вода.
• Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
• Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
• Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

• седельный;
• поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

   Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Виды приводов клапана

Типы приводов клапанов:

1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

   Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.

2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

1. Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.
2. Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

1. Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
2. Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

1. Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
2. Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

1. Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
2. Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

По способу монтажа существуют краны:

1. Для использования с муфтой.
2. Под сварку.
3. Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Под сварку трехходовой вентиль устанавливается на трубопроводах с повышенным уровнем безопасности. Такой способ соединения позволяет выдерживать очень высокое рабочее давление. Кроме того, сварочное соединение применяется при установке магистралей подземным методом.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

1. Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
2. Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
3. Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

Разновидности трехходовых кранов

Как выбирать трехходовый кран

Перед покупкой трехходового смесителя нужно решить такие вопросы:

1. Сфера использования.
2. Максимальная температура нагрева транспортируемой среды.
3. Диаметр трубы, к которой будет подсоединяться «тройник». При отсутствии подходящего размера сначала устанавливается переходник.
4. Рабочее давление системы.
5. Способ управления. Для «теплого пола» лучше брать модели с приводом.

Основные технические характеристики трехпроходного крана можно увидеть на корпусе.

Популярные производители трехходовых кранов

Современный ассортимент запорной арматуры способен ввести в смятение рядового обывателя. Но не все соответствуют стандартам качества. Среди тех, кто уже давно зарекомендовал себя на рынке инженерной сантехники, я бы выделила:

• Немецкий бренд Danfoss.
• Шведского производителя ESBE.
• Австрийскую компанию HERZ.
• Русско-итальянский бренд Valtec.

Примерные цены на трехходовые краны

Стоимость запорно-регулирующей арматуры зависит от:

• Габаритов.
• Материала, из которого она изготовлена.
• Технических параметров.

Устройства с ручным управлением стоят в 2-3 раза дешевле электро- и пневмоприводных.

Виды и их устройство

В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.

Двухходовой

Двухходовой термостатический клапан обратного потока для тёплого пола!!!

Watch this video on YouTube

Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.

Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.

Основные плюсы:

1. Автоматическое снижение температурного уровня жидкости;
2. Простота конструкции и невысокая цена;
3. Несложный монтаж.

Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.

Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.

Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.

Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.

Трёхходовой клапан

Esbe трёхходовой для тёплого пола, зачем он нужен.

Watch this video on YouTube

Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.

Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

Принцип работы трёхходового термостатического вентиля:

• нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
• если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
• после достижения заданной температуры, происходит полное открытие фронтального отверстия.

Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.

По методу смешивания

Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:

С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.

Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.

Производители

Отдавать предпочтение надо смесительным клапанам от производителей, которые хорошо себя зарекомендовали на рынке. К таким компаниям относятся:

1. Esbe (Швеция) — занимает лидирующую позицию по качеству продукции данного вида. Клапаны надёжные, с гарантийным сроком более 5 лет.
2. Valtec — российско-итальянская компания, её смесительные краны обладают хорошими характеристиками при доступной цене. Гарантия — 7 лет.
3. Honeywell (Америка) — приоритетом смесителей этой фирмы считается удобный и несложный монтаж. Они надёжные, но дорогие.

Однако следует помнить, что даже качественные изделия при неправильном монтаже, не обеспечат корректную работу системы.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

• Как видно, внутри сервопривода расположены следующие составные части:
• Электрический мотор.
• Редуктор, состоящий из нескольких шестеренок.
• Выходной вал, которым привод вращает клапан или другое устройство.
• Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
• Управляющая электроника, которая расположена на печатной плате.
• Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

1. Существует две разновидности:
2. трехходовые краны для отопления с электроприводом в виде электрического магнита;
3. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Как проверить трехходовой кран на работоспособность

В первую очередь следует провести внешний осмотр: на пластиковом и металлическом корпусе не должно быть трещин. Что касается регулятора, он должен плавно поворачиваться во все стороны. Чтобы проверить термоголовку, её нужно нагреть. Например, строительным феном. При этом шток должен двигаться в соответствии с показателями. Если у клапана установлен электропривод, проверить его работоспособность можно с помощью тестера, но для этого придётся электропривод разобрать.

Заключение

Трёхходовые клапаны только с виду напоминают тройник. Их устройство гораздо сложнее, а сферы применения достаточно разнообразны. Подходите к выбору клапана ответственно, рассматривайте модели лишь известных, зарекомендовавших себя производителей, к счастью, таких достаточно. И тогда этот маленький, но очень важный прибор проработает долгие годы, не доставляя проблем.

Оборудование для котельной

Разновидности клапанов по принципу выполняемой функции

Все варианты трехходовых клапанов, в зависимости от их устройства, можно разделить на типы:

Как можно судить из названия, первый вид смешивает два разных потока в один общий. Второй тип разделяет один общий поток на пару разных, а третий вид перенаправляет поток просто на разные направления. Определить какой тип по внешнему виду достаточно просто, на кране присутствует маркировка, в виде рисунка со стрелками. На нем изображена одна исходящая и две входящие стрелочки или наоборот — две исходящие и одна входящая. На перенаправляющих кранах обозначения может и не быть, но они имеют заметные отличия во внешнем виде.

Смешивание или разделение потоков теплоносителя используется для поддерживания заданной температуры в теплых полах, а также, для разведения высокотемпературных потоков теплоносителя к разным элементам отопительной системы. Перенаправляющие краны в основном применяются в котлах с двухконтурным нагревателем, там горячий теплоноситель поочередно перенаправляют в разные контуры.
