Сколько весит 1 метр профильной трубы
Содержание:

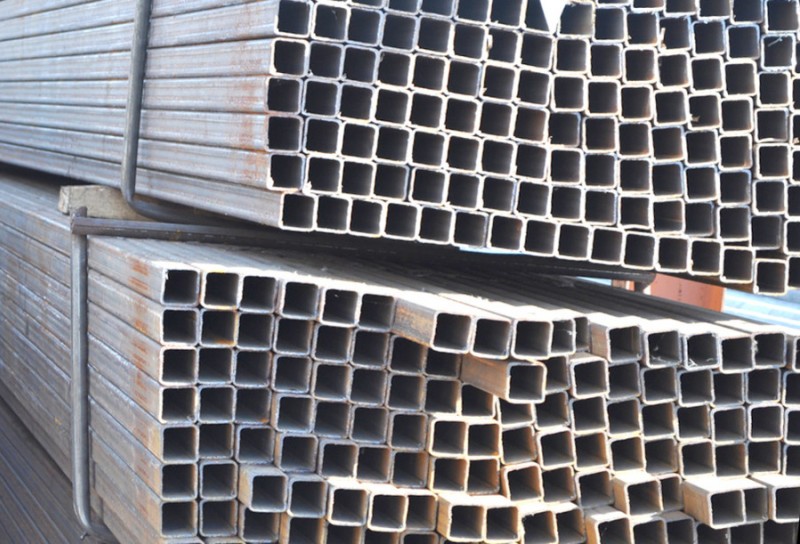

Размеры квадратной профильной трубы и вес погонного метра
Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.
Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.
| Размер в мм | Вес одного метра, кг | Размер в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Труба квадратная 10х10х0,8 | 0,222 | Труба квадратная 30х30х0,8 | 0,725 | Профильная квадратная труба 40х40х3,5 | 3,85 | Профильная квадратная труба 60х60х2 | 3,59 | Профильная квадратная труба 90х90х3 | 8,07 | Профильная квадратная труба 150х150х9 | 38,75 |
| 10х10х0,9 | 0,246 | 30х30х0,9 | 0,811 | 40х40х4 | 4,30 | 60х60х2,5 | 4,43 | 90х90х4 | 10,59 | 150х150х10 | 42,61 |
| 10х10х1 | 0,269 | 30х30х,1 | 0,897 | 40х40х5 | 5,16 | 60х60х3 | 5,25 | 90х90х5 | 13,00 | Профильная квадратная труба 180х180х8 | 42,34 |
| 10х10х1,2 | 0,312 | 30х30х1,2 | 1,07 | 40х40х6 | 5,92 | 60х60х3,5 | 6,04 | 90х90х6 | 15,34 | 180х180х9 | 47,23 |
| 10х10х1,4 | 0,352 | 30х30х1,3 | 1,15 | Профильная квадратная труба 42х42х3 | 3,55 | 60х60х4 | 6,82 | 90х90х7 | 17,58 | 180х180х10 | 5,03 |
| Труба квадратная 15х15х0,8 | 0,348 | 30х30х1,4 | 1,23 | 42х42х3,5 | 4,07 | 60х60х5 | 8,30 | 90х90х8 | 19,73 | 180х180х12 | 61,36 |
| 15х15х0,9 | 0,388 | 30х30х1,5 | 1,31 | 42х42х4 | 4,56 | 60х60х6 | 9,69 | Профильная квадратная труба 100х100х3 | 9,02 | 180х180х14 | 70,33 |
| 15х15х1 | 0,426 | 30х30х2 | 1,70 | 42х42х5 | 5,47 | 60х60х7 | 11,00 | 100х100х4 | 11,84 | Трубы квадратные специальных размеров | |
| 15х15х1,2 | 0,501 | 30х30х2,5 | 2,07 | 42х42х6 | 6,3 | 60х60х8 | 12,20 | 100х100х5 | 14,58 | 32х32х4 | 3,30 |
| 15х15х1,4 | 0,571 | 30х30х3 | 2,42 | Профильная квадратная труба 45х45х2 | 2,65 | Профильная квадратная труба 70х70х3 | 6,19 | 100х100х6 | 17,22 | 36х36х4 | 3,80 |
| 15х15х1,5 | 0,605 | 30х30х3,5 | 2,75 | 45х45х3 | 3,83 | 70х70х3,5 | 7,14 | 100х100х7 | 19,78 | 40х40х2 | 2,33 |
| Труба квадратная 20х20х0,8 | 0,474 | 30х30х4 | 3,04 | 45х45х3,5 | 4,40 | 70х70х4 | 8,07 | 100х100х8 | 22,25 | 55х55х3 | 4,78 |
| 20х20х0,9 | 0,529 | Труба квадратного сечения 35х35х0,8 | 0,85 | 45х45х4 | 4,93 | 70х70х4 | 9,89 | 100х100х9 | 24,62 | 65х65х6 | 10,63 |
| 20х20х1 | 0,583 | 35х35х0,9 | 0,953 | 45х45х5 | 5,94 | 70х70х6 | 11,57 | Профильная квадратная труба 110х110х6 | 19,11 | ||
| 20х20х1,2 | 0,689 | 35х35х1,4 | 1,45 | 45х45х6 | 6,86 | 70х70х7 | 13,19 | 110х110х7 | 21,98 | ||
| 20х20х1,4 | 0,791 | 35х35х1,5 | 1,55 | 45х45х7 | 7,69 | 70х70х8 | 14,71 | 110х110х8 | 24,76 | ||
| 20х20х1,5 | 0,841 | 35х35х2 | 2,02 | 45х45х8 | 8,43 | Профильная квадратная труба 80х80х3 | 7,13 | 110х110х9 | 27,45 | ||
| 20х20х2 | 1,075 | 35х35х2,5 | 2,46 | Профильная квадратная труба 50х50х2 | 2,96 | 80х80х3,5 | 8,24 | Профильная квадратная труба 120х120х6 | 20,99 | ||
| Труба квадратная 25х25х0,8 | 0,599 | 35х35х3 | 2,89 | 50х50х2,5 | 3,64 | 80х80х4 | 9,33 | 120х120х7 | 24,16 | ||
| 25х25х0,9 | 0,670 | 35х35х3,5 | 3,30 | 50х50х3 | 4,31 | 80х80х5 | 11,44 | 120х120х8 | 27,27 | ||
| 25х25х1 | 0,740 | 35х35х4 | 3,67 | 50х50х3,5 | 4,94 | 80х80х6 | 13,46 | 120х120х9 | 30,28 | ||
| 25х25х1,2 | 0878 | 35х35х5 | 4,37 | 50х50х4 | 5,56 | 80х80х7 | 15,38 | Профильная квадратная труба 140х140х6 | 24,76 | ||
| 25х25х1,4 | 1,01 | Профильная квадратная труба 40х40х1,4 | 1,67 | 50х50х4,5 | 6,16 | 80х80х8 | 17,22 | 140х140х7 | 28,57 | ||
| 25х25х1,5 | 1,07 | 40х40х1,5 | 1,78 | 50х50х5 | 6,73 | 80х80х9 | 18,97 | 140х140х8 | 32,29 | ||
| 25х25х2 | 1,39 | 40х40х2 | 2,33 | 50х50х6 | 7,80 | 80х80х10 | 20,63 | 140х140х9 | 35,93 | ||
| 25х25х2,5 | 1,68 | 40х40х2,5 | 2,85 | 50х50х7 | 8,79 | 80х80х11 | 22,20 | Профильная квадратная труба 150х150х7 | 30,77 | ||
| 25х25х3 | 1,95 | 40х40х3 | 3,36 | 50х50х8 | 9,69 | 140х140х8 | 34,81 |
В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.
Формула расчёта массы трубы прямоугольного сечения 80х40х5 мм, чертежи и примеры
Условные обозначения величин труб стальных бесшовных горячедеформированных и холоднодеформированных, труб электросварных, электросварных холоднодеформированных, электросварных горячекалиброванных, а также труб, изготовленных методом печной сварки:
А – высота профиля;B – ширина профиля;S – толщина стенки;R – радиус закругления.
|
B — 40 мм S — 5 мм R — 7.5 мм |
|
Условные обозначения величин труб стальных бесшовных горячедеформированных и холоднодеформированных, труб электросварных, электросварных холоднодеформированных, электросварных горячекалиброванных, а также труб, изготовленных методом печной сварки:
A – высота профиля;B – ширина профиля;S – толщина стенки;R – радиус наружного закругления.
Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций.
Радиус наружного закругления угла R = 2,07 при t 10,0 мм
|
B — 40 мм S — 5 мм R — 10 мм |
|
Другие виды металлопроката их цены представлены в следующих разделах:
Трубопроводная арматура и фитинги, Переход нержавеющий концентрический 76,1х42,4,
Сортовой и Листовой, Уголок стальной гнутый 250х100х12,
Сортовой и Листовой, Поковка 110х615,
Сортовой и Листовой, Уголок стальной гнутый 250х190х10,
Метизы, сетка, канаты
ограждения, Сетка сварная, стальная оцинков 5х50х230.
Так же рекомендуем Вам обратить внимание на следующие страницы:
Труба стальная,
труба стальная электросварная,
арматура цена,
лист стальной,
нержавеющий лист,
металлопрокат.
Какую нагрузку выдерживает профильная труба
Нагрузка, которую выдерживает профильная труба, зависит от ее сечения, толщины стенки и характеристик стали, из которой ее изготовили. Также влияет и способ изготовления. Но все эти факторы учитывают только когда рассчитывают каркасы для зданий, пролеты мостов, фермы перекрытий и т.д. В менее ответственных конструкциях обычно ограничиваются тем, что оценивают уровень нагрузки, который может воздействовать на сооружение, а трубу берут примерно с 20% запасом по прочности. Это страховка «на всякий» случай.
| Размер профильной трубы | Максимальная нагрузка (в кг) на пролет длиной | |||||
|---|---|---|---|---|---|---|
| 1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
| 40*40*2 | 709 | 173 | 72 | 35 | 16 | 5 |
| 40*40*3 | 979 | 231 | 96 | 46 | 21 | 6 |
| 50*50*2 | 1165 | 286 | 120 | 61 | 31 | 14 |
| 50*50*3 | 1615 | 396 | 167 | 84 | 43 | 19 |
| 60*60*2 | 1714 | 422 | 180 | 93 | 50 | 26 |
| 60*60*3 | 2393 | 589 | 250 | 129 | 69 | 35 |
| 80*80*3 | 4492 | 1110 | 478 | 252 | 144 | 82 |
| 100*100*3 | 7473 | 1851 | 803 | 430 | 253 | 152 |
| 100*100*4 | 9217 | 2283 | 990 | 529 | 310 | 185 |
| 120*120*4 | 13726 | 3334 | 1484 | 801 | 478 | 296 |
| 140*140*4 | 19062 | 4736 | 2069 | 1125 | 679 | 426 |
Несколько слов о нагрузках. Тут действует простой принцип: лучше перестраховаться и взять более «выносливую» трубу, чем переделывать все заново. Поэтому сбор нагрузок — очень важный этап в выборе сечения профильной трубы. В частном домостроении обычно из стального профиля делают каркас для сарая, беседки, навеса. В таких случаях надо учитывать массу снега. Именно он обычно становится причиной разрушений.
| Размер прямоугольной трубы | Максимальная нагрузка (в кг) на пролет длиной | |||||
|---|---|---|---|---|---|---|
| 1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
| 50*25*2 | 684 | 167 | 69 | 34 | 16 | 6 |
| 60*40*3 | 1255 | 308 | 130 | 66 | 35 | 17 |
| 80*80*2 | 1911 | 471 | 202 | 105 | 58 | 31 |
| 80*40*3 | 2672 | 658 | 281 | 146 | 81 | 43 |
| 80*60*3 | 3583 | 884 | 380 | 199 | 112 | 62 |
| 100*50*4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
| 120*80*3 | 7854 | 1957 | 846 | 455 | 269 | 164 |
Из профильной трубы еще варят арки или перголы, каркасы для подпорных систем, собирают заборы. С арками надо вообще быть аккуратными. Они же обычно делаются под растения. При расчете к массе стволов/ветвей добавляйте еще снеговую нагрузку. А в летний период стоит учитывать зеленую массу и ветер. В таком сочетании нагрузки тоже не слабые.
Источник
Применение и достоинства изделия
Чаще всего труба используется для создания металлических каркасов зданий. Это обусловлено высокими эксплуатационными качествами, к которым относятся прочность, надежность и устойчивость. Применять данные изделия можно при строительстве заборов из профилированного листа, других ограждений, а также в виде декоративных элементов.
Предназначена труба для обеспечения прочности каркаса, снижения стоимости материалов и повышения скорости монтажа. При этом профиль 80х80х3 проверяют на соответствие ГОСТ, что гарантирует высокое качество продукции.
К преимуществам трубы относятся:
- устойчивость к механическим воздействиям;
- невысокая стоимость, что обусловлено небольшим расходом металла при производстве;
- устойчивость к статическим и динамическим нагрузкам;
- малый вес.
Надежность сооружения обеспечивается при правильном выборе сечения изделия, который рассчитывается конструкторами. Чаще всего трубы изготавливают из стали, что положительно сказывается на их прочности.
Стоимость
В нашей компании представлены качественные материалы по низкой цене. На все изделия имеется гарантия, сертификат соответствия и паспорта. При необходимости наши специалисты предоставят исчерпывающую информацию, после заказа в максимально короткие сроки составят коммерческое предложение. Для этого нужно оставить заявку на сайте или отправить по электронной почте. Доставка осуществляется в любой город России, оплатить заказ можно наличным и безналичным расчетом.
Мы работаем с производителями и проверенными поставщиками, поэтому можем предоставить более низкую стоимость, чем другие компании. Товар поставляется со склада или заказывается у производителя при его отсутствии в нашей компании. Цена профильной трубы 80х80х3 устанавливается на основании способа доставки, объема заказа и скидок.
Монтаж
Квадратная труба 80х80х3 предназначена для создания несущих конструкций. Для простоты монтажа предусматривается использование специальных хомутов и крепежей.
Краб-система используется для крепежа нескольких труб. Она бывает различной формы – Х, Г, Т. Для этого используется оцинкованная сталь толщиной 1,5 мм. Для качественного крепления предусматривается изготовление систем из двух половинок.
Хомут-клипсапредназначендля крепления трубы к ограждающим элементам. Он состоит из аналогичного количества деталей для установки на стену и профиль.
Хомут-фитинг предназначен для соединения труб под углом и создания ответвлений. Это тройники и крестовины, уголки.
Все эти элементы позволяют создавать конструкцию без использования сварки. Удобно это при малогабаритном строительстве (палатки, мебель для улицы).
