Какая труба для прокладки кабеля в земле лучше подходит

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

• выполняется бурение пилотной скважины;
• скважина расширяется;
• устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

Какие кабели разрешается использовать?

По ГОСТу под землёй разрешается прокладывать кабельную проводку, которая обладает определёнными техническими характеристиками. Желательным параметром для проводки кабеля в траншее без использования труб является наличие так называемой брони. Бронированные кабели, кроме всего прочего, должны обладать и высокими показателями гидроизоляции. Прокладка таких кабелей может проводиться и без защитных труб, однако, стоимость на них выше, чем на бюджетные варианты, которые монтируют в трубной коммуникации.

Для прокладки подземным способом используются специализированные виды кабелей

Рассмотрим основные виды кабелей, которые разрешается проводить в почве без защитных труб:

• АВБбШв. Бронированный кабель, внутри которого проведены жилы из алюминия. Броня представлена двумя слоями оцинкованной стали, покрытой сверху изоляционным слоем;
• ВБбШв. Такой кабель отличается от предыдущего только материалом, из которого выполнены жилы — имеет медную начинку. По остальным техническим характеристикам ВБбШв похож на АВБбШв. Оба эти типа рекомендуют использовать для проводки электричества на дачных участках. Также их свойства позволяют исключить использование защитных труб.
• ПвБШв. Такой кабель также является бронированной разновидностью, однако, в отличие от предыдущих двух видов, изоляционный материал изделия представлен сшитым полиэтиленом. Данный материал обладает высокими прочностными характеристиками, поэтому идеально подходит для прокладки под землёй, но и стоимость его выше. ПвБШв часто эксплуатируется в тяжёлых климатических условиях.

Кроме этого, для подземной проводки подойдут и другие варианты изделий: ААШп, ААШв, ААБ2л и т. д. Такие модели кабельной продукции разрешается эксплуатировать в почве, которая имеет нормальную кислотность.

Для почвы, в состав которой входят активные химические вещества различной природы (солончаки, болота), отлично подойдут следующие модели кабелей: ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и т. д.

Прокладка простого кабеля в защитной трубе будет дешевле использования бронированных проводов

В совокупности с защитными трубами, бронированные кабели обеспечивают высокие показатели надёжности коммуникации и отличаются долгим сроком службы. Но не у каждого хозяина хватит средств, чтобы оборудовать такую проводку. И уж тем более, наименее выгодным вариантом является использование бронированных кабелей и труб. В таком случае используют более дешёвую кабельную продукцию, прокладываемую в трубах.

Кабель, используемый для монтажа в трубах под землёй, как правило, имеет специальную маркировку — СИП (самонесущий изолированный провод). Подобную разновидность кабеля разрешается использовать при прокладке траншейным методом только в совокупности с защитной трубой.

Разнообразие продукции

Узнать, подходит или нет конкретная модель для электрокабеля, можно узнать по нанесенной на нее маркировке. Обозначения на поверхности изделий – это краткое их описание, позволяющее определить технические характеристики товара, а также то, соответствуют ли они требованиям государственного стандарта.

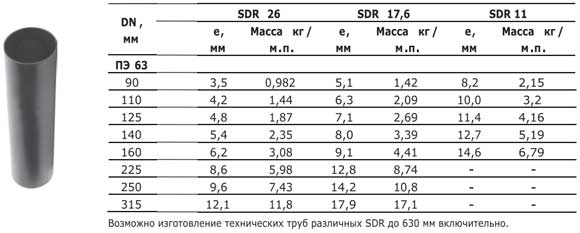

Что касается трубы электротехнической для проводки и кабеля, то ее производство регламентируют положения ГОСТ 160339-83. Именно этот номер должен указываться на изделиях. Обязательно наносятся данные о материале. Так, ПНД коллекторы выпускаются из трех разновидностей полиэтилена:

1. ПЭ 63 – материал с наименьшей прочностью, склонный к разрушению под воздействием разных внешних факторов.
2. ПЭ 80 – изделия из материала лучшего качества, которые могут похвастаться отличными техническими свойствами.
3. ПЭ 100 – сырье, которое характеризуется высокой степенью прочности и упругости.

На рынке стройсырья есть несколько разновидностей труб для электрического кабеля. В зависимости от конфигурации они бывают:

1. Гофрированные (бывают легкие, тяжелые или двухстенные)
2. Гладкие (жесткие).

Для прокладки сетей электрообеспечения в земле лучше всего подходят жесткие коллекторы с гладкими стенками либо же гофрированные двухслойные. Эти модели характеризуются повышенной прочностью, а потому будут надежной защитой для кабеля. Самые прочные тоннели используют застройщики при обустройстве инженерных сетей в бетонном полу.

Техническая труба из полиэтилена низкого давления представлена в строительных и специализированных магазинах в широком диапазоне диаметров (16-250 мм).
При выборе конкретной модели нужно учитывать сечение провода и количество кабелей. К примеру, если планируется укладка 2-х или 3-х проводов с поперечным сечением каждого 95 мм2, подойдет коллектор с внутренним ДУ 63 мм. Такие материалы производитель выпускает бухтами длиной в 15 метров. Таким образом, потребитель может купить целую катушку либо заказать отрезок оптимальной длины.

Стоит заметить, что только изделия с гофрированной оболочкой выпускаются бухтами, в то время, как гладкие магистрали с диаметром более 90 мм реализуются только фрагментами.

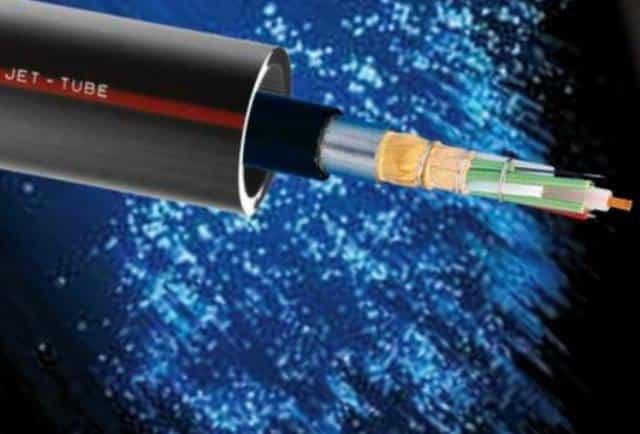

ПНД трубопроводы – идеальный вариант изоляции и защиты для кабеля под землей, цена которой вполне приемлема для потребителя.  Долговечные и практичные, они являются самыми востребованными на сегодняшний день.

Видео о гофрированных изделиях для прокладки кабеля:

https://youtube.com/watch?v=D2FhPZQk_js

Производство ПНД труб

Важным сырьем для изготовления защитного волнистого трубопровода считается полимерный этилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы делаются из смеси антипирена и полимерного этилена.

В основу получения изделий положен экструзионный метод. Производство создается на очень технологичном оборудовании с автоматическим контролем качества. Оптимизация расхода сырья, минимизация количества брака и уменьшение стоимости происходит благодаря постоянному мониторингу и возможности корректировки критериев на любом шаге производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми свойствами по диэлектрической и механической прочности, а еще устойчивости к химии. Так как подобные трубы используются не только для защиты кабелей, то они поставляются без поставленного зонда.

Цвет изделий в большинстве случаев черный. Для прокладывания электрической проводки в середине построек применяется гибкая труба полиэтиленовая.

Гибкая труба из ПНД выделяется маленьким диаметром и ее хорошо применять для монтажа сети в середине помещения

Как прокладывают кабель под землей

Для прокладывания кабеля в специальной трубе под землей нужно соблюдать четкую последовательность таких действий:

• Осмотр ПНД-изделия на предмет повреждений. То же следует сделать и с самим кабелем.
• Выполнение разметки тех мест, где должна прокладываться труба.
• Выкапывание траншеи нужной для кабеля глубины (минимум двадцать пять сантиметров).
• Прокладывание трубы.
• Протягивание кабеля (он должен в итоге лежать внутри без натяжений).
• Засыпание конструкции десятисантиметровым слоем песка и пятнадцатисантиметровым слоем грунта или земли.
• Укладывание сигнальной ленты по всему периметру укладки кабеля (не обязательно).

При выполнении данных работ нужно помнить, что при укладывании силового кабеля лучше вообще избежать применения переходников, муфт либо использовать их только при крайней необходимости. Этого простого правила нужно придерживаться, чтобы обеспечить максимально безопасную герметизацию.

В местах выхода конструкции из земли и входа в здание нужно использовать специальные фитинги. Что касается минимального сечения кабеля для укладки под землю, рекомендуется использовать не самые тонкие. Например, подойдет провод, с величиной сечения от четырех миллиметров.

При невозможности укладки представленным выше способом используют горизонтальную укладку. Сделать эту процедуру можно только с помощью бурения. При таком способе укладки не требуется копать траншеи или каким-либо другим образом нарушать целостность верхнего слоя земли (грунта).

Сначала проводят разведывательные работы, которые включают в себя детальное изучение состава и свойств почвы. После получения удовлетворительных результатов необходимо подписать разрешительные документы на проведение данных работ.

Сначала производится бурение пилотной скважины. Она имеет специальную головку со встроенным излучением для разрушения грунта впереди себя. Когда впереди головки появляется пустота, она сразу заполняется жидкостью. Она выполняет сразу две функции: остужает нагретый работающий инструмент и не допускает обвалу земли в пустоты.

Вторым этапом горизонтальную скважину расширяют. Это действие производится при помощи другой насадки, называемой риммер. Теперь, когда скважина готова, приходит черед затягивать трубу ПНД с кабелем внутри в скважину при помощи буровой установки.

Прокладка труб ПНД под дорогой

Этот способ не прост в своем исполнении, поэтому применяется в тех случаях, когда прокапывание траншей не представляется возможным.

Так как процесс бурения технологически сложен, выполняет подобные работы только специализированная организация, которая имеет необходимое оборудование.

Труба для прокладки кабеля в земле под дорогой, возле зданий, производственных сооружений должна учитывать всю максимальную нагрузку, которая может на нее оказываться сверху.

Но это не единственное требование для успешной и долгой ее эксплуатации, а также эксплуатации кабеля, в ней находящегося.

Также необходимо точно соблюдать правила укладки.

Электромонтаж

Особенности ПНД изделий для прокладки электрических кабелей

Первая и самая основная особенность в том, что электротехническая труба создана из диэлектрических материалов. То есть, она служит в качестве дополнительного защитного слоя, который призван оградить окружающих и сам кабель от опасных, посторонних воздействий.

Также, конструкция изделия позволяет уберечь кабель от механических повреждений в процессе эксплуатации. Что гарантирует повышение срока использования.

Дополнительно стоит отметить, что для разных типов укладки, применяются различные по конструкции изделия. Так, например, при протяжке силовых кабелей по воздуху, используется труба ПНД гофрированного типа, без дополнительного армирования и усиления – это дает возможность минимизировать вес конструкции и уменьшить нагрузку на подвесные элементы. Основной целью таких защит является минимизация ультрафиолетового потока, который способен разрушать изоляционный слой.

Для подземной прокладки коммуникаций, используются трубы ПНД повышенной прочности, часто с дополнительной армировкой. Это необходимо для эффективного противостояния давлению грунта и другим факторам, например — неаккуратности строителей (часто, кабели задевают ковшами бульдозеров при выполнении земельных работ).

Гофра электротехническая

Электротехническая гофра это гибкая пластиковая труба, гофрированная по длине. Гофра не поддерживает горение, и имеют повышенную прочность для обеспечения сменяемости электропроводки.

В гофре можно прокладывать электрические кабели напряжением до 1000В, а также телефонные кабели, кабели компьютерных и телевизионных сетей.

Гофра надежно защищает проводку в несгораемых конструкциях, в стенах, в полах и потолках. Она не взаимодействует со строительными растворами, поэтому великолепно укрывается в бороздах штукатуркой.

Рекомендовано каждый рукав гофры использовать только для одной группы электропроводки. Для удобства монтажа в электротехнической гофре заложена проволока-катанка, она помогает быстро затянуть в гофру кабель.

Кроме скрытой проводки, гофру используют для открытой проводки по негорючим и трудно горючим материалам. Стоит учесть, что гофра теряет свои свойства от ультрафиолета.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

• Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
• Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
• Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

Полиэтиленовая гофраИсточник elektro-svitidla.com

По устойчивости к внешним воздействиям

• Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
• Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
• Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
• Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

• Однослойные (могут иметь разную толщину).
• Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Прокладка металлической гофрыИсточник rusenergetics.ru

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Прокладывание в штробыИсточник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Так определяется толщина гофры (таблица, часть 1)Источник infocable.by

Так определяется толщина гофры (таблица, часть 2)Источник infocable.by

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

• 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
• 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
• 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
• 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
• 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.

Основные требования ПУЭ

Правила устройства электроустановок обязательны для соблюдения при обустройстве силовых линий, прокладываемых в земле. Главным из них следуют неукоснительно

Самое важное условие — использование только специального (влагозащищенного, оптимально — бронированного) кабеля, предназначенного для устройства подземной «разводки электропроводки». Другие правила тоже лучше не нарушать, в противном случае придется делать работу над ошибками

1. Минимальная глубина, на которую закладывают провод, составляет 70 см. В исключительных случаях эту величину разрешено уменьшить до 50 см, однако длина такого участка не должна превышать 500 см, а провод обязан быть хорошо защищен — помещен в трубу.
2. Что обеспечить электромагистрали надежную защиту от повреждений, силовые линии рекомендуется укладывать в гофрированные трубы низкого давления (ПНД — полиэтилен низкого давления). Альтернативы — гладкостенные, двустенные и другие подобные (ПНД) изделия.
3. Прокладка кабеля под фундаментом дома находится под запретом. Минимальное расстояние от бетонного основания до силовой линии должно составлять 60 см. Если линия, проложенная сквозь фундамент, идет от дома к другой постройке, кабель в бетоне нужно защищать стальной трубой — проходной гильзой. Толщина металла — 3-5 мм, или более. Диаметр — в 2-3 раза больше, чем у кабеля.
4. Два провода в одной траншее, обязаны находиться друг от друга на расстоянии 10-15 см, каждый из них помещают в свой защитный бронерукав. Пересечение силовых линий в одной траншее требует, чтобы слой грунта между ними составлял 50 или более сантиметров. Понятно, что глубину этих участков придется сильно увеличить.
5. Если возникла необходимость соединения частей электрического кабеля в грунте, для надежного контакта должны применяться специальные металлические муфты. В качестве дополнительной защиты используют асбестоцементные трубы, замена им — кирпичная кладка, однако последний вариант не всем придется по нраву. Кирпич жалко.
6. Требуется определенная дистанция от других коммуникаций: от водопровода или канализации более метра, от газовой магистрали — как минимум два. Если дополнительная защита силовой сети не предусмотрена, необходимо соблюдать отступ от деревьев (2 м), кустарников (75 см).
7. Запрещено сильное натяжение кабеля, в противном случае при подвижках грунта возможен его обрыв. Монтаж проводов осуществляют с помощью лебедки, оснащенной ограничителем, позволяющим проложить кабель с запасом (волной), предотвращающим его натяжение и повреждение.

Еще один обязательный атрибут — сигнальная лента, которую укладывают выше силовых линий, расстояние «от них до нее» — 25 см.

Что такое полимерная гофрированная труба для кабеля

Гофра для электропроводки – это гибкая труба из ПВХ. Благодаря своим свойствам, включая повышенную гибкость и эластичность, полимерные изделия облегчают монтаж электросетей в труднодоступных и подвергаемых большой нагрузке местах. К примеру, в домах, построенных в сейсмоопасных регионах, при колебаниях проще защитить изолированную таким способом электропроводку.

Изготавливается гофра из ПВХ-пластиката, который не поддерживает горения определенный период времени

Защита в виде труб из поливинилхлорида – это еще и возможность объединения нескольких проводов в одном канале. Такой метод используется для монтажа сложной многокомпонентной разводки, светодизайна и натяжных потолков с комбинированным освещением. Сфера применения гофрированных труб достаточно широкая. Современные предприятия выпускают несколько разновидностей изделия специального назначения.

Гофрированная ПВХ труба для кабеля, как правило, небольшого диаметра, что исключает необходимость штробить глубокий и широкий канал для скрытой укладки. Она выпускается в бухтах, в такой расфасовке ее удобно переносить и транспортировать.

Полимерные материалы, из которых выпускается труба для прокладки кабеля, имеют массу положительных свойств. Например, если возникает возгорание из-за короткого замыкания, быстро затухающий полимер препятствует распространению пожара.

Даже в процессе длительной эксплуатации изделие не стареет и не утрачивает свои качественные характеристики

ПВХ труба для электропроводки – это еще и отличная изоляция, и безопасность, что важно не только в жилых зданиях, но и в производственных условиях. Кабель высокого напряжения гораздо безопаснее прокладывать при ремонте, зная, что полимерное изделие защищает от поражения электрическим током

Гофра для проводов и ее наиболее важные свойства

Гофрированная структура способна выдержать колоссальное давление и механическую нагрузку, чего не может продемонстрировать ни одна гладкая труба при тех же условиях.

Удобство применения ПВХ гофры для проводки не вызывает сомнения. Преимущество изолированного монтажа заключается еще и в том, что его легко выполнять под любым углом, даже на поверхности сводов и арок.

В труднодоступных местах и на криволинейных участках скрытые магистрали делать другим способом очень проблематично. Именно гибкость изделия гарантирует качественный монтаж электрокабеля с точным повторением сложных изгибов при любых особенностях архитектуры.

Главным предназначением гофрированной трубы, является применение ее в качестве канального кабеля в процессе обустройства электросетей

Гибкая гофрированная труба небольшого сечения дает возможность осуществить монтаж сложных сочленений и поворотов, вплоть до разворота на 360°. Кабель, вложенный в скрытую бороздку, равномерно заполняет ее, сокращая расходы на оштукатуривание поверхностей после первичного этапа монтажа.

В современном строительстве гофротрубы монтируют не только внутри зданий, но и снаружи их, что находит применение в организации сети питания для объектов с наружным освещением, особенно в загородном домовладении. С некоторых пор монтаж электросетей довольно редко производится без применения гибкой изоляции. В определенных случаях учитывается ландшафтный дизайн. Например, рекомендуется использовать красную гофру для кабеля, обеспечивающего ночную подсветку:

• дорожек и клумб;
• бассейна или фонтана;
• бани и сауны;
• искусственного водоема;
• площадки для мангала и барбекю;
• крытой галереи или террасы.

В строительстве гофрованные трубы ПВХ монтируют не только внутри зданий, но и снаружи

Удобство в работе – немаловажный аргумент применения гофры для прокладки кабеля в земле и при наружных работах. Ее режут ножницами по металлу или другими подходящими приспособлениями.

Внутренний диаметр труб при прокладке кабелей в земле

Практически в каждом проекте при прокладке кабелей в земле приходится закладывать трубы. В настоящее время широкое распространение получили технические ПНД и двустенные ПНД/ПВД трубы

При выборе типа трубы для защиты кабеля следует особое внимание уделять и диаметру трубы

Если сравнивать белорусские и российские нормы, то в РФ более демократичные требования. В общем случае внутренний диаметр труб должен быть не менее 1,5 диаметра кабеля.

Я считаю, что этих требований было бы вполне достаточно при проектировании, но в РБ есть некоторые особенности и свои требования.

В РБ имеется 2 основных документа, где четко прописано, какой должен быть диаметр труб при прокладке кабеля в земле:

• Арх. № 1.105.03тм-2019 (Прокладка силовых кабелей напряжением до 10кВ в траншеях) РБ.
• ТКП 611-2017 (Силовые кабельные линии напряжение 6-110 кВ. Нормы проектирования по прокладке кабелей с изоляцией из сшитого полиэтилена пероксидной сшивки).

В общем случае, если не хотите сильно заморачиваться, то внутренний диаметр трубы должен быть не менее двухкратного наружного диаметра кабеля.

В одном комментарии под видео , в котором я делал аудит проекта, затронули достаточно интересную тему, которая давно волнует меня. Должен сказать, что с замечанием я полностью согласен, но у меня есть свое мнение на этот счет.

А суть в следующем. В Арх. № 1.105.03тм-2019 есть интересное требование:

В своих проектах я очень часто закладываю ПНД/ПВД трубы диаметром 110 мм, несмотря на то, что внутренний диаметр данной трубы 94 мм.

Гибкие двустенные гофрированные трубы

Если участки труб до 5 м, то я ничего не нарушаю. Но, зачастую участки бывают и более 5 м. Ни разу никто не придирался, что труба должна быть 125-я, а не 110-я.

Да и вообще можно задаться вопросом: а какую юридическую силу имеет данный типовой проект? Это отличный типовой проект, но к примеру, в ТР 2009/013/BY его нету.

Давайте порассуждаем. Конечно, кто-то скажет, есть требования, поэтому мы их должны в обязательном порядке соблюдать. Я отношусь к другой категории проектировщиков и всегда пытаюсь найти здравый смысл всех требований. Согласитесь, наши нормы ведь не идеальны и постоянно меняются и не следует их воспринимать, как что-то неприкасаемое.

Я рекомендую всегда выбирать трубы с учетом двухкратного диаметра кабеля. А это значит, что для 110-й трубы максимальный диаметр кабеля будет 47 мм. Внутренний диаметр ПНД/ПВД 110 равен 94 мм. Неужели 6 мм как-то кардинально изменят ситуацию?

В некоторых случаях техническая ПНД труба диаметром 110 мм имеет внутренние диаметр не менее 100 мм, но я такие трубы не рассматриваю, т.к. они дороже ПНД/ПВД труб и применяю их только в обоснованных случаях.

Техническая ПНД труба

Еще при проектировании следует стараться унифицировать применяемую продукцию. Ведь согласитесь, проще купить 50 м 110-й трубы, чем 44 м 110-й и 6 м 125-й.

Давайте рассмотрим еще парочку реальных примеров.

1 В 10-ти метрах от здания в колодце установлен насос небольшой мощности, который следует подключить от ВРУ здания. В данном случае труба диаметром 100 мм выглядит как-то совсем нелепо, когда в ней будет лежать кабель всего 3×1,5. В подобных случаях я все равно закладываю 110-ю трубу, хотя считаю, что хватило бы и 50-й.

2 Часто приходится проектировать небольшие сети наружного освещения прилегающих территорий. К примеру, нужно подключить 5 опор со светодиодными светильниками. Предположим нужен кабель 3×4 и отрезки труб более 5 м. Зачем применять трубу диаметром 100 мм, тем более, что такую трубу вы не заведете в опору. В таких случаях я применяю ПНД/ПВД трубы диаметром 63 мм.

Применение труб для кабелей с изоляцией из сшитого полиэтилена — это отдельная тема.

С сегодняшнего дня доступен самый рациональный комплект для обучения проектированию. Если вы начинаете проектировать и ранее не заказывали никакие курсы, то рекомендую FULL SET .

Источник

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

1. При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
2. Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
3. Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

• срок эксплуатации в нормальных условиях составляет до 50 лет;
• отдельные участки можно соединять без применения сварочного аппарата;
• имеют небольшой вес по сравнению с защитными футлярами из металла;
• не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
• не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
• сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
• не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.
