Размеры диаметра трубы сортамент

Способы производства

По способу изготовления различают трубы:

• Электросварные с прямым швом;
• Электросварные со спиральным швом;
• Бесшовные горячедеформированные;
• Бесшовные холоднодеформированные.

Электросварные прямошовные

Эти стальные трубы сортамент имеют согласно ГОСТ 10704-91: внешний диаметр трубы от 10 до 1420 миллиметров при толщине стенки от 1 до 32 мм .

Помимо размеров, стандарт регламентирует предельно допустимые отклонения:

Допускается превышение размера мерной трубы:

Кроме размеров, стандарт устанавливает степень овальности трубы и равномерность толщины ее стенок.

Электросварные со спиральным швом

Сортамент стальных круглых труб со спиральным швом указан среди прочих требований в стандарте 8696-74

Полный список возможных размеров выглядит так:

Наружный диаметр в мм
3,5	4,0	5,0	6,0	7,0	8,0	9,0	10,0	11,0	12,0	13,0	14,0
159	13,62	15,52	—	—	—	—			—	—	—	—
219	—	21,53	26,79	—	—	—	—	—	—	—	—	—
273	—	26,94	33,55	—	—	—	—	—	—	—	—	—
325	—	32,15	40,05	47,91	—	—	—	—	—	—	—	—
377	—	37,35	46,56	55,72	—	—	—	—	—	—	—	—
426	—	42,25	52,69	63,05	73,41	83,70	—	—	—	—	—	—
480	—	47,66	59,45	71,18	82,87	94,51	—	—	—	—	—	—
530	—	52,66	65,70	78,69	91,63	104,5	117,4	—	—	—	—	—
630	—	—	78,22	93,71	109,1	124,5	139,9	155,2	—	—	—	—
720	—	—	89,48	107,2	124,9	142,6	160,2	177,7	195,2	212,6	—	—
820	—	—	102,0	122,3	142,4	162,6	182,7	202,7	122,7	242,7	—	—
920	—	—	—	—	—	182,6	205,2	227,8	250,3	272,7	—	—
1020	—	-.	—	152,3	177,5	202,6	227,7	252,8	277,8	302,8	—	—
1220	—	—	—	—	212,5	242,7	272,8	302,9	332,9	362,9	—	—
1420	—	—	—	—	—	282,7	317,8	352,9	388,0	422,9	457,9	492,7
1620	—	—	—	—	—	—	—	—	—	—	—	—
1720	—	—	—	—	—	—	—	—	—	—	—	—
1820	—	—	—	—	—	—	—	—	—	—	—	—
2020	—	—	—	—	—	—	—	—	—	—	—	—
2220	—	—	—	—	—	—	—	—	—	—	—	—
2520	—	—	—	—	—	—	—	—	—	—	—	—
Наружный диаметр в мм	Линейная плотность труб в кг/м при толщине стенки, мм
15	16	17	18	19	20	21	22	23	24	25
159	—	—	—	—	—	—	—	—	—	—	—
219	—	—	—	—	—	—	—	—	—	—	—
273	—	—	—	—	—	—	—	—	—	—	—
325	—	—	—	—	—	—	—	—	—	—	—
377	—	—	—	—	—	—	—	—	—	—	—
426	—	—	—	—	—	—	—	—	—	—	—
480	—	—	—	—	—	—	—	—	—	—	—
530	—	—	—	—	—	—	—	—	—	—	—
630	—	—	—	—	—	—	—	—	—	—	—
720	—	—	—	—	—	—	—	—	—	—	—
820	—	—	—	—	—	—	—	—	—	—	—
920	—	—	—	—	—	—	—	—	—	—	—
1020	—	—	—	—	—	—	—	—	—	—	—
1220	—	—	—	—	—	—	—	—	—	—	—
1420	527,5	562,3	597,0	631,6	666,3	700,8	735,4	—	—	—	—
1620	602,6	642,6	682,1	721,8	761,4	801,0	840,5	880,0	919,4	—	—
1720	640,1	682,4	724,6	766,8	808,9	851,0	893,0	935,0	976,9	—	—
1820	677,7	722,5	767,2	811,9	856,5	901,1	945,6	990,1	1034,5	1078,8	—
2020	752,8	802,6	852,3	902,0	951,6	1001,2	1050,7	1100,2	1149,6	1199,0	1248,4
2220	827,9	882,6	973,4	992,1	1046,7	1101,3	1155,9	1210,3	1264,8	1319,2	1373,5
2520	940,5	1002,8	1065,1	1127,2	1189,4	1251,5	1313,5	1375,5	1437,5	1499,4	1561,2

На магистральные трубы — свой стандарт

Горячедеформированные бесшовные трубы

Сортамент стальных бесшовных труб горячей деформации содержится в ГОСТ 8732-78. Таблица размеров слишком велика, чтобы привести ее целиком; она включает трубы диаметром от 20 до 550 мм при стенках толщиной от 2,5 до (только не пугайтесь) 75 миллиметров. Возможно, вам покажется любопытным, что погонный метр трубы 550х75 весит 878 кг.

Холоднодеформированные бесшовные

В отличие от предыдущих, механическую обработку гильза — заготовка для такой трубы — проходит в холодном виде. Эта труба стальная сортамент имеет по ГОСТ 8734-75; полный перечень возможных размеров и здесь огромен, поэтому ограничимся указанием крайних размеров: диаметр 5-250 мм, толщина стенок 0,3 — 24 мм.

Труба изготавливается мерной и немерной длины от 1,5 до 11,5 метра.

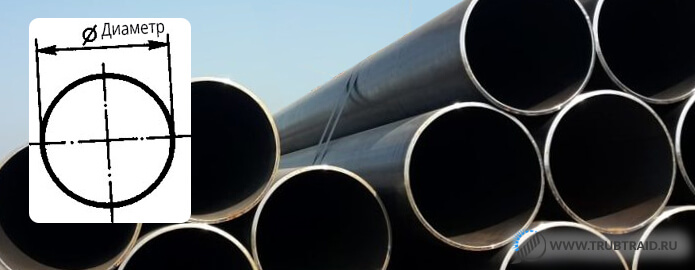

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

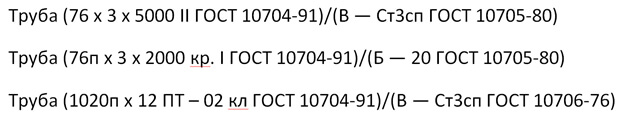

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

Источник

Характеристики и классификация

Применяется продукт металлопроката во многих промышленных и строительных отраслях: от больших заводов до трубопроводов в частном доме. Поэтому сортамент трубы круглой стальной

поГОСТ 10704 91 так велик.

Толщина стенок труб варьируется от области применения изделия. Если речь идет о необходимой прочности и устойчивости к перепадам давления, то выбор делается в пользу утолщения стенок.

По виду покрытия стальные трубы подразделяются на необработанные (без покрытия) и обработанные (оцинкованные, хромированные). Покрытие изделия цинком обеспечивает высокую антикоррозийную устойчивость, это увеличивает срок эксплуатации продукта. Обработка стальной трубы хромом несет только декоративную функцию, часто такой способ используют в дизайне мебели и интерьера.

По способу изготовления труба круглая стальная по ГОСТ

подразделяется на прямошовные первого типа, спиральношовные второго типа и прямошовные третьего типа. Данные категории труб относятся к сварным изделиям. Из-за низкой устойчивости к перепаду давления, их используют на участках с низким напором.

Труба бесшовная: описание и особенности

Бесшовная труба стальная относится к абсолютно цельным изделиям металлопроката – по всей своей длине не имеет никаких соединений. Сегодня на рынке в изобилии присутствует различная трубная продукция, но этот вид в определенных случаях остается незаменимым, что вынуждает предприятия сделать на него заказ и купить.

В зависимости от способа производства, это изделие проката бывает двух типов:

• Горячедеформированным (ГОСТ 8732-78);
• Холоднодеформированным (ГОСТ 8734-75).

Бесшовная труба бывает только круглая, искать другой формы не стоит – не выпускается.

Государственным стандартом продукция классифицируется по размерам. Сортамент включает:

• Горячетянутые: диаметр сечения в диапазоне 25-550 мм, толщина стенки – 2,5-75 мм, немерной длины 4-12 м;
• Холоднотянутые имеют параметры: диаметр 5-250 мм, толщина стенки – 0,3-24 мм, длина составляет 4,5-9 м.

В зависимости от толщины стенок трубы делятся на 4 группы, определяются отношением внешнего диаметра к толщине стенок:

• особо тонкостенные – отношение более 40;
• тонкостенные – 12,5-40;
• толстостенные – 6-12,5;
• особо толстостенные – менее 6.

Изделия с диаметром 20 мм и менее, исходя из толщины стенки могут распределяться по двум категориям: толщина стенки менее 1,5 мм – тонкостенные, менее 0,5 – особо тонкостенные.

В большинстве случаев бесшовные стальные трубы классифицируются по длине. Изготавливаются:

• Мерными – только по согласованию с заказчиком;
• Немерными;
• Кратными определенной мерной длине.

Марка стали – еще один параметр по которому производится классификация бесшовных труб.

В нефтяной и химической отраслях, где к трубному металлопрокату предъявляются особые требования используют специальные изделия – крекинговые. В свою очередь они делятся на два типа:

• Печные – служат нагревательным элементом в трубчатых печах;
• Коммуникационные – происходит перекачка горячих нефтепродуктов.

Изготавливаются по ГОСТ 550-75, из стали марок: 10Г2, 12МХ, 15Х5, 15Х5М, 15Х5ВФ, 12Х8ВФ.

Благодаря технологии изготовления, высокому качеству материалов продукция:

• без окисления выдерживает температурный режим более 5000 °С;
• применяется для проведения крекинга, допустимое давление: низкое до 0,6 Мпа, высокое – до 7 МПа;
• обладает высокой прочностью, устойчивостью к ударным нагрузкам.

Трубы котельные или котловые производятся по ТУ 14-3Р-55-2001 задействованы в изготовлении и ремонте паровых газовых котлов, где требуется повышенная прочность в связи с высокими температурами, давлением воды, пара. Выпускаются диаметром от 10 до 530 мм, толщина стенок находится в диапазоне 2-90 мм, длиной от 4 до 12 метров. Для изготовления используют сталь марок: ст20, 15ГС, 15ХМ, 12Х1МФ, 15Х1М1Ф и другие.

Предназначенные для котельных установок, а также трубопроводов низкого и высокого давления бесшовные изделия изготавливаются по ТУ 14-3-190-04 горяче- и холоднодеформированным способом. Материал – углеродистая сталь с нормированными свойствами марок 10, 20 и 20 ВП. Маркируются продольной полоской, цвет зависит от марки стали. Выдерживают высокие нагрузки, эксплуатацию при повышенной влажности, в условиях резкого перепада температур. Допускается:

• Предельное давление пара (горячей воды) 6,4 Мпа;
• Предельная температура – 4000 °С.

При изготовлении труб стальных бесшовных горячекатаных толстостенных для машиностроения используются ТУ 14-ЗР-51-2001. Материал – стали марок ст20, ст35, ст45, 40Х, 09Г2С. Изделие применяют при производстве деталей и узлов способом механической обработки для автомобильной, нефтяной, буровой и других отраслей. Выпускаются длиной от 1,5 до 11,5 метров.

Изделия из литого слитка (ТУ 14-3р-50-01) выпускаются длиной 4-11,9 метра, используются при производстве корпусов электрических моторов, роликов для рольгангов и прочих подобных изделий. Бывают двух групп:

• Нормируются механические свойства;
• Нормируются механические и химические свойства.

Если толщина стенок изделия составляет 30 мм и более, то нормирование механических свойств отсутствует, но производится проверка на наличие дефектов – допустимы небольшие вмятины, следы от зачистки. Материал изготовления – стали марок ст10, ст20, ст35, ст45, 40Х, 38ХА.

Об ЭСВ оцинкованных

Среди сортового металлопроката особое место занимает «оцинковка». Сфера ее применения обширна ввиду особой прочности и надежности.

Он уже не будет подвергаться агрессивному воздействию среды, где бы его ни использовали. Такие изделия совершенно невосприимчивы к повышенной влаге, химической среде и механической нагрузке.

Данная продукция сохраняет свои свойства в самых сложных условиях:

• при большой ветровой нагрузке;
• при воздействии химреагентов;
• при повышенной влажности;
• при сложных климатических условиях.

Преимущества оцинкованного металлопроката составляет высокая степень защиты от разрывов и максимально большой срок эксплуатационной пригодности.

Полипропилен

Достоинства и недостатки

Для внутренних водопроводов сейчас это, пожалуй, самый популярный материал. При температуре ниже 95 С он прекрасно выполняет свои функции: соединения по прочности не уступают монолитной трубе, легко монтируются, сам же полипропилен не подвержен коррозии и неэлектропроводен.

В недостатки можно записать разве что неразборность сварных соединений.

Способ соединения — сварка

Стандарты и размеры

Сортамент круглые трубы из полипропилена согласно ГОСТ 52134 могут иметь от диаметра 10 мм и вплоть до 1600 при стенках толщиной от 2 до 61 миллиметра .

Однако следует учитывать, что этот стандарт не только для полипропилена: речь идет о всех термопластовых трубах.

Более реальное представление о современном рынке дает труб сортамент на сайте одного из ведущих производителей труб и фитингов из полипропилена — фирмы Valtec.

Там можно увидеть:

• Трубы из неармированного полипропилена;
• Трубы из полипропилена, армированного алюминием, рассчитанные на давление до 25 бар;
• Армированные стекловолокном трубы с рабочим давлением 20 бар;
• Армированные стекловолокном трубы с рабочим давлением 25 бар.

Диапазон диаметров труб — от 16 до 90 миллиметров.

Структура труб из металлопластикового композита

Металлопластиковый трубопровод завоевал популярность благодаря сочетанию в себе прочности металла и гибкости полимера. Конструкция композитных труб – это многослойный «пирог» из слоев полиэтилена, армированных алюминиевой прослойкой.

Симбиоз пластика с металлом обеспечивает высокую механическую прочность, предупреждает диффузию кислорода из атмосферы и минимизирует тепловое расширение материала.

Внутренний полиэтиленовый «вкладыш» отличается абсолютной гладкостью, обеспечивая беспрепятственный проход транспортируемой среде и не допуская появление отложений, накипи. Полимер стоек к действию агрессивных веществ и не поддается коррозии.

Типовая структура трубы: внутренний полимерный слой, клей, алюминий, клеящий состав и внешний полиэтилен. Каждый элемент выполняет свою функцию

Сердечник из металла отвечает за жесткость изделия и повышает температурную стойкость трубопровода. Торцы алюминия стыкуются посредством лазерной сварки. Толщина алюминиевой гильзы составляет 0,15-0,75 мм – это позволяет выдерживать частые скачки температуры и высокий напор.

Наружный полимерный слой – особо прочный пластик, стойкий к механическим повреждениям, высокой влажности и агрессивным реагентам. Внешняя оболочка понижает интенсивность образования конденсата на трубах.

Оба слоя полиэтилена оберегают алюминиевый «рукав» от гальванического парообразования при контакте с латунной и стальной арматурой магистрали

Исходные характеристики изделия во многом определяются типом используемого полимера:

• PEX – полиэтилен высокого давления;
• PE-RT – термоустойчивый полимер;
• PE-R – полиэтилен;
• PP-R – полипропилен.

За монолитность всей сборки отвечает клеевой состав. Производители внедряют собственные запатентованные рецептуры, а ингредиенты и соотношение компонентов не афишируется. Качественный адгезионный слой нивелирует напряжение внутри конструкции между полимером и алюминием, не допускает расслоения и повышает износостойкость трубопровода.

Сортамент труб и область их применения

Наиболее широкое использование для технологических трубопроводов нашли трубы из углеродистых и легированных сталей, так как по сравнению с трубами из других материалов они более прочны и термически устойчивы.

Трубы из углеродистой стали применяют в технологических трубопроводах для транспортирования неагрессивных, малоагрессивных и среднеагрессивных продуктов при температуре не более 450° С. Трубы из легированных и высоколегированных сталей используют для транспортирования агрессивных продуктов при любой температуре, а также среднеагрессивных продуктов при температуре выше 450° С.

Сортамент, регламентированный ГОСТ на стальные трубы, включает трубы диаметром от 1 до 1620 мм с толщиной стенок от десятых долей до 75 мм.

По способу изготовления стальные трубы разделяются на сварные и бесшовные.

Бесшовные трубы являются наиболее качественными, поэтому их используют преимущественно для трубопроводов ответственного назначения, работающих под средним и высоким давлением.

Сварные трубы применяют для трубопроводов, работающих под низким и средним давлением; их широко используют особенно для трубопроводов с условным проходом свыше 400 мм.

Основные характеристики стальных труб приведены в табл.3.

Отступления от размеров при изготовлении труб по толщине стенки и по наружному диаметру ограничены ГОСТом (табл. 4).

Для бесшовных труб овальность и разностенность не должны превышать допускаемого отклонения соответственно по диаметру и толщине стенки.

Таблица 3
Сортамент труб для технологических трубопроводов
Виды работ	ГОСТ или ТУ	Размеры труб
наружный диаметр, мм	толщина стенки, мм	длина, м
Трубы водогазопроводные	ГОСТ 3262—62	10,2-165	1,8—5,5	4—12
Трубы водогазопроводные тонкостенные	ЧМТУ УКРНИТИ № 576—64	20,Я— 59,8	2,2—3	4-12
Трубы электросварные	ГОСТ 10704—63*	8-1620	1—14	1,5-18
Трубы электросварные холоднотянутые и холоднопрокатные	ГОСТ 10707—63	5-76	0,5-3	1,5—8; 5
Трубы электросварные со спиральным швом	ГОСТ 8696—62	426— 1220	4—12	10—18
Трубы бесшовные горячекатаные	ГОСТ 8732—58**	25—530	2,5-75	4—12,5
Трубы бесшовные холоднотянутые и холоднокатаные	ГОСТ 8734—58	1—200	0,1—12	1,5—9
Трубы бесшовные для установок высокого давления	ЧМТУ УКРНИТИ № 518-63	12—219	3-60	4,5
Трубы крекинговые коммуникационные	ГОСТ 550—58	19—530	1,5—75	4-12,5
Трубы бесшовные для паровых котлов и трубопроводов	ГОСТ 10803—64	10—465	2—60	3—12
Трубы бесшовные горячекатаные из нержавеющей стали	ГОСТ 9940-62	76—325	4,5—28	1,5—10
Трубы бесшовные холоднотянутые, холоднокатаные и теплокатаные из нержавеющей стали	ГОСТ 9941—62	5—120	0,3—12	1,5—7
Трубы электросварные из нержавеющей стали	ГОСТ 11068—64	8-102	1—4	1,5—8

* Трубы по ГОСТ 10704—63 до ввода нового оборудования выпускают диаметром до 1420 мм.

**Трубы по ГОСТ 8732—58 для технологических трубопроводов применяют диаметром до 426 мм.

Бесшовные горячекатаные, холоднотянутые и холоднокатаные трубы выпускают также по ГОСТ 9567—60 с повышенной точностью по наружному диаметру. Такие трубы получили название прецизионных.

ГОСТ 10704 — 63 на электросварные трубы предусматривает возможность поставки труб с калиброванными торцами с наружным диаметром 426 мм и более.

Установлены три класса точности калибровки торцов труб: высокая, повышенная и обычная с допускаемыми отклонениями по наружному диаметру калиброванных торцов труб в пределах:

от ±1,5 мм до ±3,5 мм для труб с наружным диаметром от 426 до 720 мм,

от ±5 мм до ±7,5 мм для труб с наружным диаметром более 1220 мм.

1. Укажите область применения труб из углеродистой и легированной сталей.

2. Назовите две основные группы стальных труб (по способу изготовления) и укажите преимущества и недостатки этих труб.

3. Перечислите основные виды стальных труб (по табл. 3).

4. Укажите отклонения, допускаемые в размерах труб, и их. предельные значения?

Все материалы раздела «Изделия» :

● Сортамент труб и область их применения

● Технические требования к стальным трубам

● Сортамент труб технологических трубопроводов по нормалям машиностроения

● Отводы крутоизогнутые и гнутые

● Фланцы

● Тройники, переходы и заглушки

● Опоры, подвески и опорные конструкции

● Компенсаторы

● Трубы и детали трубопроводов из цветных металлов и их сплавов

● Трубы и детали трубопроводов из чугуна и специальных сплавов

● Трубы и детали из пластмасс

● Трубы и детали из стекла, ситалла, фарфора, керамики, аитегмита и фанеры

● Трубы и детали гуммированные, биметаллические и с лакокрасочными покрытиями

● Трубы и детали футерованные и эмалированные

● Назначение, классификация и выбор арматуры

● Приводная и самодействующая арматура

● Условные обозначения и отличительная окраска арматуры

● Крепежные изделия, прокладочные и уплотнительные материалы

Что такое труба стальная электросварная 10704-91

Металлический цилиндр, пустотелый внутри, называется круглой трубой. Конструктивная особенность продукта заключается в том, что его поперечное сечение намного меньше общей длины.

Внешний диаметр

Изделие используется там, где отмечается:

• резкая амплитуда температур;
• перепады давления;
• перекачка нефтепродуктов;
• перекачка разнообразных кислот;
• слив промышленных отходов;
• слив сточных вод.

В зависимости
от поставленной задачи подбираются образцы определенных габаритов.

Высокий
коэффициент прочности стальной трубы 10704-91 508х8 гарантируется уникальным сплавом.

Важно!

На стадии изготовления в низколегированную углеродистую сталь добавляют марганец и хром. Пропорции определяются технологами. Их соблюдение строго обязательно!

В процентном
отношении специфических добавок не должно быть более 2,5. Но если труба ДУ150
или другого размера предназначена для использования в проекте особого
назначения, вхождение дополнительных усиливающих ингредиентов увеличиваются.
Максимальное содержание добавок не должно превышать 10%.

Особенности монтажа

Для сборки инженерных систем из цельнотянутых стальных труб используются:

1. резьбовые фитинги. Сфера применения – сооружение бытовых трубопроводов (водоснабжение дома, отопления здания, газоснабжения и так далее). При этом соединять холоднодеформированные/горячедеформированные посредством резьбы можно, только если диаметр не превышает 150 мм;

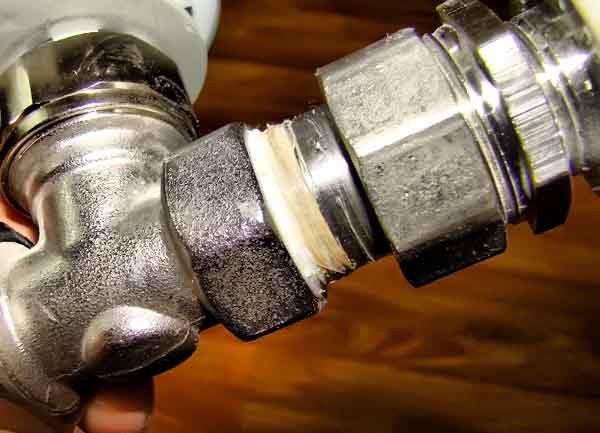

Сборка при помощи резьбового фитинга

При обустройстве резьбового соединения требуется дополнительная герметизация стыка, которая может быть произведена льняной нитью, специальными составами, ФУМ-лентой и так далее.

Преимуществами  соединения методом резьбы является:

получение разборной конструкции, что важно для проведения ремонтных/профилактических работ;
простота монтажа. Для сборки не требуется наличие специального оборудования и умения работы с ним.

1. метод сварки:

• сварка тонкостенных труб производится при помощи газового аппарата;
• для сварки труб с толщиной стены от 20 мм используется исключительно электросварка.

Соединение сваркой

Преимуществом сварного шва является максимальная герметичность стыка без применения дополнительных материалов. Однако для работы потребуется сварочные аппарата, газ или электроды, средства индивидуальной защиты, а также умение работать с указанным оборудованием.

Итак, чтобы правильно подобрать цельнотянутые стальные трубы, необходимо учитывать разновидность изделия в зависимости от способа изготовления, технические параметры и рекомендуемый способ соединения.

Условные диаметры труб

ГОСТ 28338-89 чётко регламентирует параметры и маркировку всех трубных изделий, независимо от материала их изготовления. И одним из важных здесь является условный проход тубы. Условным диаметром (просветом, проходом, ДУ) называют внутренний диаметр изделия, который отличается от наружного благодаря толщине стенок изделия.

Понимая и зная величину внутреннего просвета (ДУ) тубы, можно подобрать все соединительные элементы таким образом, чтобы система водопровода (канализации и пр.) имела единый и целостный вид без риска разгерметизации.

Исходя из этого, становится ясно, что условный проход всей продукции для монтажа канализационной или водопроводной магистрали — наиболее важный параметр, который способствует сборке прямой и качественно работающей системы.

Важно: первоначально условный проход трубы маркировался литерами ДУ. Сегодня это значение определяют литерами DN

Отметим, что чаще всего размерные параметры сборных элементов из чугуна или стали маркируются по внутреннему диаметру (условному просвету/ДУ), в то время как прокат из полимеров, меди и иногда стали маркируют по внешнему диаметру.

Размерная сетка трубного проката

Все производимые тубы на современном и в зарубежном производстве изготавливаются в соответствии с размерным рядом, который насчитывает 49 вариантов. При этом диаметр (ДУ) изделий варьируется от 2,5 мм до 4000 мм.

Стоит отметить, что всего лишь три типа туб из всей размерной сетки можно использовать для монтажа гидравлических и пневматических магистралей. Таковыми являются элементы диаметром 16, 63 и 160 мм. Есть также пять типов отрезов круглого сечения, которые не используются в качестве трубной арматуры общего назначения. Это шланги диаметром 0,175 м, 2,6 м, 3,2 м, 3,6 и 3,8 м.

Подобные исключения свидетельствуют о том, что ГОСТ 28338-89 имеет четкий регламент для 40 стандартных и 8 специализированных габаритов трубного проката.

Определение маркировки

Согласно установленных норм и стандартов сегодня условный проход обозначается литерами DN (ранее ДУ), а величина просвета маркируется в мм. Таким образом, если перед нами будет лежать туба с маркировкой DN150, это вовсе не значит, что её внутренний просвет равен этой величине. Такой маркировкой могут отмечать элементы с наружным и внутренним диаметрами 156/149 или элементы с наружным и внутренними сечениями 156/144 мм. Согласно таблице допустимых условных значений в ГОСТ 28338-89 и показатель 144 и показатель 149 мм округляют до условного сечения 150 мм.

А чтобы точно высчитать диаметр условного прохода для трубопровода, можно воспользоваться формулой:

В формуле значение Д(вн) означает внешний диаметр элемента круглого сечения. S — толщина его стенки.

К примеру, имеем отрез сечением DN110 мм с толщиной стенок 6 мм. Необходимо 110 отнять (6х2). Получим точный просвет труб, равный 98 мм.

Условные диаметры для труб из стали

Стальной металлопрокат имеет условные просветы, которые формируются в зависимости от способа производства элементов. Поэтому имеется таблица условных значений, которые сведены к следующим значениям:

• Для туб, изготовленных при использовании технологии горячего проката — 20-500 мм (в соответствии с ГОСТ 8732-78);
• Если изделия были произведены при использовании технологии холодного проката — значения сужаются до 5-250 мм (по ГОСТ 8734-75);
• Сварные тубы с наличием продольного шва — 10-1400 мм (в соответствии с ГОСТ 10704-91);
• Для сварных трубных элементов со швом в виде спирали — 160-2400 мм (ГОСТ 8696-74).

Важно: весь стальной металлопрокат имеет 38-значную размерную сетку с условными числовыми значениями для каждого диаметра. Кроме того, среди ассортимента стальных изделий имеются тубы с четырьмя специальными просветами, которые используются для пневматических и гидравлических магистралей

Условные значения диаметров для труб из полимеров

Параметры полимерных элементов для магистрали (трубопровода) круглого сечения регламентируются ГОСТ 18599-2001, где чётко прописано, что ассортимент изделий может выполняться в 32 типоразмерах. Их диапазон в размерном ряду составляет 10-1600 мм.

При этом все 32 типа размерного ряда пластиковых изделий дополнительно делят на четыре группы по толщине стенки изделия. Та, в свою очередь варьируется в диапазоне 2-70 мм. Сопротивляемость давлению внутри тубы для полимерных прокатов может быть в пределах 0,16-2 МПа.

Таким образом, понимая внутренний условный диаметр каждого элемента, можно максимально точно спроектировать магистраль (трубопровод), определив её внутреннее давление и пропускную способность сети.

Диаметр стальных труб

Диаметр стальной трубы определяется по:

• — внешнему диаметру для электросварных и бесшовных труб;
• — диаметру условного прохода для ВГП-труб.

• — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
• — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
• — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
• — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
• — Диаметр резьбы (G).

Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).

Примеры условных обозначений

В рамках
рыночных отношений используется стандартизированная маркировка и обозначение
продукции. Это упрощает перемещение материалов, товаров между производителями,
поставщиками и покупателями.

Условные
обозначения необходимы для реализации какого-либо проекта, связанного с
использованием стального металлопроката. Кроме того, представляя свою
продукцию в каталогах, производители опять-таки прибегают к унифицированным
сокращениям и условным значкам.

Важно!

Маркировка вносит упорядоченность в производственные отношения и позволяет ориентироваться в многообразии предложений рынка.

В практике
условных обозначений используются базовые параметры: диаметры, толщина стенки, мерная длина, класс точности по длине, современный стандарт, группа,
марка стали, регламент технических условий.

Общепринятые
обозначения

Об ЭСВ оцинкованных

Среди сортового
металлопроката особое место занимает «оцинковка». Сфера ее применения обширна
ввиду особой прочности и надежности.

ЭСВ 76.1×3 Шлифованные

Он уже не будет
подвергаться агрессивному воздействию среды, где бы его ни использовали. Такие
изделия совершенно невосприимчивы к повышенной влаге, химической среде и
механической нагрузке.

Данная
продукция сохраняет свои свойства в самых сложных условиях:

• при большой ветровой нагрузке;
• при воздействии химреагентов;
• при повышенной влажности;
• при сложных климатических условиях.

Пример системы отопления частного дома

Преимущества
оцинкованного металлопроката составляет высокая степень защиты от разрывов и
максимально большой срок эксплуатационной пригодности.
