Монтаж гибкой черепицы: технология укладки

Укладка гибкой черепицы: инструкция

В качестве основы для будущей кровли вами может быть выбрана влагостойкая фанера, доски, ОСБ. Доски обязаны быть чистообрезные или шпунтированные, нормальной влажности, а ширина их не должна превышать 15 см. Если известно заранее, что в качестве основы будет применяться фанера, то промежуток между стропилами необходимо подбирать таким образом, чтобы швы фанерных листов приходились непосредственно на стропила. К готовой основе предъявляются соответствующие требования жесткости, а также гладкости. В довершение, полученную основу необходимо пропитать защитными огнеупорными и противогрибковыми препаратами.

Технология укладки гибкой черепицы на начальном этапе требует соответствующей пароизоляции, что достигается за счет монтажа пароизоляционной плёнки, которая прибивается к стропилам и торцам посредством деревянных планок и гвоздей изнутри. Поверх плёнки, с внешней стороны, укладывается утеплитель. Для надежной фиксации пластин между стропил закрепляются деревянные бруски.

Ветрозащитная плёнка монтируется поверх утеплителя, на который в дальнейшем устанавливается разреженная обрешетка. Если проектом предусмотрена вентиляция, то продумать её необходимо именно на этапе подготовки. Предусматриваются все нужные отверстия для антенн, вентиляции, выкладывается дымоход. В качестве завершающего этапа подготовки к дальнейшему монтажному процессу на стропила и обрешетку помещаются доски или фанера соответствующей толщины. Крепеж осуществляется с привлечением саморезов или гвоздей с широкими шляпками. В результате мы имеем идеально ровную и прочную поверхность, которая уже готова стать прекрасной основой для будущей крыши.

Особенности черепицы «Шинглас»

Черепица «Шинглас» может прослужить вам не один десяток лет, что заявлено в гарантии изделия. Главными достоинствами материала являются бесшумность, простота в использовании и монтаже, отличная устойчивость к отрицательным температурам. Благодаря легкости изделия оно не будет утяжелять сооружение, а, значит, не будет дополнительной нагрузки на фундамент. Это позволяет использовать данную кровлю при возведении домов на слабых грунтах.

Еще одним свойством материала является небольшое количество отходов. А устойчивость к воздействию влаги обеспечить хорошую сохранность рисунка и защиту дома на долгие годы.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ!
Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО!
Древесные материалы должны иметь влажность не более 20%.

Обрешетка под мягкую кровлю – требования к конструкции

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

• Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
• Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

Снеговую нагрузку в зоне, где ведется строительство

При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
Вес кровельного материала

Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Важные особенности материала

С учётом чрезвычайно простого дизайна, который имеют гибкие плитки, устройство крыши сможет сделать даже новичок. Главное, следовать технологии.

Этот кровельный материал изготавливается в виде битумной черепицы:

• прямоугольная стеклоткань с битумной пропиткой;
• нижняя часть обрабатывается составом SBS или натуральным битумом для наклеивания на непрерывный каркас;
• самоклеющийся слой защищён для хранения и транспортировки полимерной плёнкой;
• наверху стекловолокно покрыто материалом, посыпанным бетонной крошкой, гранитом, базальтовой крошкой или кварцевым песком для повышения износостойкости.

https://youtube.com/watch?v=4BaXg5tjZeY

Гонты разных производителей иногда не имеют одинаковых размеров (средний формат 1×0,35 м), толщина 3 мм.

Шаблон плитки имеет несколько типов:

• ромбы;
• кирпич;
• черепица;
• прямоугольники разного формата;
• соты.

Цветовые оттенки могут быть многохромовыми или монохромными, различными в каждой коробке. Поэтому перед тем как класть весь доступный материал из разных коробок, они смешиваются в случайном порядке. Максимальную художественную ценность имеет гибкая битумная обшивка фирм Shinglas, Tegol или с 3D-эффектом любого производителя. Самоклеющийся слой не обеспечивает надёжности крепёжных частей черепицы, поэтому крыша дополнительно крепится к каркасу гвоздями.

Способы монтажа гибкой черепицы

Фиксация мягкой кровли может быть выполнена с использованием различных крепёжных элементов, всё зависит от типа основания кровли.

Кровельные гвозди

Крепление кровельными гвоздями является наиболее распространённым способом и применяется в случае, когда основание выполнено из влагостойкой фанеры, досок или ОСП. Если подкровельное пространство будет утепляться, то кончики гвоздей окажутся скрытыми, поэтому возможность травмироваться во время нахождения на чердаке исключается. Таким способом можно крепить стартовую, рядовую и коньковую черепицу, а также подкладочный ковёр и доборные элементы.

Кровельные гвозди надо забивать строго перпендикулярно к поверхности гибкой черепицы

Монтаж гибкой черепицы производится с помощью гвоздей длиной 25–40 см с диаметром шляпки от 8 до 12 мм. Рекомендуется использовать не обычные стальные, а оцинкованные гвозди, так как у них значительно больший срок службы. Забиваются они молотком строго перпендикулярно обрешётке, шляпка должна прилегать к черепице. Плохо, когда шляпка утоплена в кровельном материале, и нехорошо, если между ней и мягкой черепицей остаётся зазор.

Для монтажа гибкой черепицы и всех доборных элементов на 100 квадратных метров кровли понадобится 10 кг гвоздей.

Для забивания гвоздей можно использовать нейлер — пневматический гвоздезабивной молоток. Он может иметь барабанную или реечную конструкцию. Применяются гвозди с никелированным покрытием, у них также широкая шляпка.

Использование автоматического гвоздезабивателя (нейлера) заметно ускоряет процесс крепления кровельного покрытия

Саморезы с пресс-шайбами

Кровельные саморезы — это не такой распространённый для мягкой кровли вариант, как гвозди, но в некоторых случаях ему нет альтернативы. Их применяют для фиксации гибкой черепицы на основание из ламинированной фанеры. В этом случае фанера также выступает и внутренней отделкой чердака. Обычно такой способ применяется при создании крыши на террасе или в беседке. Использовать гвозди нельзя, так как их сложно забивать в этот материал — они могут его разрушить.

При помощи саморезов черепицу обычно крепят к ламинированному основанию на беседке или террасе, где оно одновременно выступает и внутренней отделкой

При выборе саморезов надо учитывать, что их длина должна быть немного меньше толщины фанеры. Саморезы с пресс-шайбами также надо использовать, когда основание сделано из тонких досок, так как гвозди могут их расколоть.

Скобы

Скобы рекомендуется применять в тех же случаях, что и саморезы, но следует иметь в виду, что в ламинированную поверхность они заходят плохо. Такой вариант подойдёт для монтажа черепицы на беседке, навесе или собачей будке, но для основного здания его лучше не использовать, так как это не очень надёжное крепление.

На жилом здании крепить гибкую черепицу при помощи скоб не рекомендуется, поскольку этот способ не обеспечивает достаточной степени надёжности

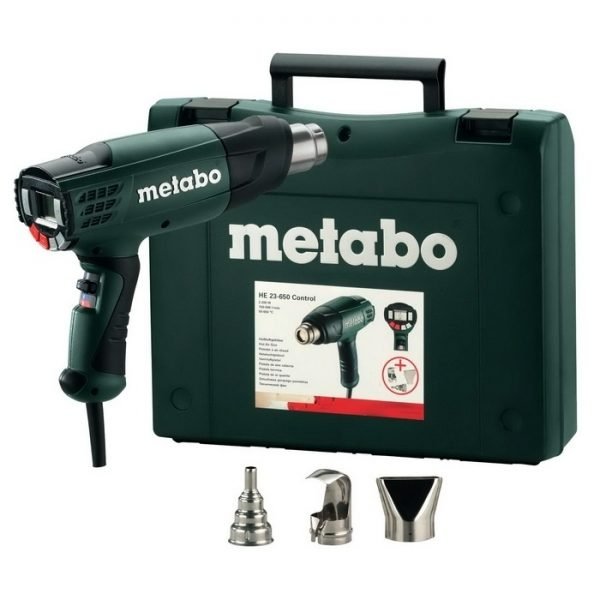

Строительный фен

Наплавление строительным феном применяют в том случае, когда нельзя использовать гвозди или саморезы. Обычно такой монтаж мягкой кровли используется при покрытии кованых козырьков или других поверхностей, когда в качестве основания выступает лист металла или тонкая фанера. Строительный фен может применяться только для той гибкой черепицы, которая имеет самоклеящуюся основу.

Строительным феном можно крепить только ту черепицу, которая имеет самоклеящееся основание

Монтаж гибкой черепицы с применением строительного фена является сложным и трудоёмким процессом, который требует наличия профессиональных навыков и опыта работы.

Инструмент для монтажа крыши из гибкой черепицы

Чтобы можно было приступить к выполнению работ, надо приобрести все необходимые материалы и инструменты:

• стартовые, рядовые и коньковые элементы;
• подкладку;
• мастику;
• шпатель;
• герметик;
• крепёжные элементы: гвозди, шурупы или скобы;
• ножницы по металлу для разрезания доборных элементов;
• карнизные и фронтонные планки;
• ендовый ковёр;
• кровельный нож для разрезания гибкой черепицы;
• измерительные инструменты;
• отбивочный шнур или мел;
• строительный фен.

Перед тем как приступить к выполнению работ, надо убедиться, что все материалы совместимы и имеют одинаковый оттенок.

Известные производители

Ниже приведен перечень компаний-производителей битумной черепицы, которые пользуются самым большим спросом.

IKO

Производство находится в Бельгии, Словакии, Канаде. Основное сырье для черепицы ‒ мягкий битум.

Формы для отлива материала разработаны в собственной лаборатории.

Выбор цветов очень большой. Цены на продукцию на среднем уровне.

DOCKE

Представляет собой группу компаний, у которых в России есть два завода. Начало деятельности ‒ 2005 год. Официальные представительства есть в каждом регионе страны.

Для создания элементов мягкой кровли используют СБС-модифицированный, окисленный битум.

На бюджетные варианты продукции гарантия 20 лет, на дорогие ‒ 50 лет.

ТехноНИКОЛЬ (Shinglas)

Объединение предприятий изготавливает битумную черепицу под торговыми марками ТехноНИКОЛЬ Shinglas (Шинглас), Tilercat.

В продаже есть как однослойные, так многослойные элементы кровли. Выпускаются несколько модельных рядов черепицы. Качество высокое.

Срок гарантии на отдельные виды черепицы достигает 50 лет.

Icopal

Крупная финская компания-производитель. Основа материала ‒ СБС-модифицированный битум. Собственные формы для отлива. Ассортимент цветов. Цены на среднем уровне.

Tegola

Производство ‒ Италия. Начало деятельности компании ‒ 1973 год. Постоянно держит лидирующие позиции по объему продаж в Европе. Официальные представительства, производство есть в 73 странах, в России  –  в Рязанской области.

Особое внимание уделяется декорированию гонтов. Есть гонты с разными видами напылений, что позволяет оформлять постройки в разных стилях (кантри, шале, прованс)

Цена доступна.

CertainTeed

Американская компания-изготовитель. Готовая продукция есть в продаже и на российском рынке. Модельный ряд черепицы по форме и цвету не имеет аналогов среди конкурентов. Цены высокие.

Katepal

Катепал ‒ крупная финская компания-производитель мягкой кровли. В продажу поступает под торговой маркой Ruflex. Начало работы ‒ 1949 год.

При создании гонтов применяется битум повышенной морозостойкости. Производится и многослойная черепица, но по ассортименту в разы уступает итальянскому заводу.

Достоинства гибкой черепицы

Самым главным достоинством гибкой черепицы можно выделить тот факт, что она подходит для обустройства крыш различной формы и конфигурации.

Также покупателю открывается возможность выбрать материал с большим разнообразием цветов, а также форм. Всего существует три модификации материала: ромбовидная, шестигранная и классическая – прямоугольная.

Огромным достоинством гибкой черепицы является ее превосходное звукопоглощение, когда о других материалах такого сказать нельзя, их чаще называют «музыкальными». Помимо этого, кровельная черепица плохо поддается возгоранию, что также является ее очевидным плюсом.

К хорошему свойству материала также можно отнести тот факт, что черепица достаточно просто монтируется. А также ее можно устанавливать при достаточно больших температурных перепадах.

Материал хорошо адаптирован к граду, ветру и дождю.

К преимуществам гибкой черепицы, несомненно, можно отнести:

• маленькое количество отходов по завершению монтажа;
• на гибкой черепице не образуются грибковые наросты;
• хорошая защищенность от влаги;
• материал не нуждается в дополнительной покраске;
• легкость проведения ремонтных работ, заменяемость отдельных элементов крыши;
• маленький вес материала.
• можно купить за сравнительно недорогую стоимость

Устройство гибкой черепицы

Гибкую черепицу в общем можно представить как стеклохост, который пропитали битумом. Ее основной слой заключен между слоями окисленного битума, содержащего полимерные добавки. Благодаря этим прослойкам, материал приобретает прочность и пластичность. Свою окраску он получает за счет гранулятов разных цветов, которыми покрыт верхний слой. Они одновременно выполняют и защитную функцию, оберегая материал от УФ-излучения и воздействия атмосферы. В последнее время производители снабжают материал нижним клеящим слоем, который чаще всего закрыт монтажной пленкой. Такое устройство материала не только упрощает его монтаж, но повышает качество укладки, так как увеличивает сцепляемость с основанием и лучше герметизирует покрытие.

Технология монтажа

Укладка подкладочного ковра — процесс достаточно простой, однако, некоторые особенности все-таки есть, и о них нельзя не рассказать.

С одной точки зрения способа монтажа, укладку можно производить двумя методами:

1. Монтаж сплошным ковром.
2. Изолирование части кровли наиболее уязвимых мест.

С точки зрения методов работы, монтаж можно осуществить:

• способом горизонтальной укладки;
• методом вертикального наложения.

Именно об этом и необходимо говорить, приступая к работе. Итак, разберемся подробнее с вопросом способа укладки и метода. Дело в том, что качество работы не зависит от того, вертикально будет уложен ковер или горизонтально

Важно, чтобы работа была проделана согласно инструкции. Однако при значительных уклонах лучше отдать предпочтение вертикальной укладке

Профессионалы также выбирают метод в зависимости от сложности формы кровли. Если конструкция слишком сложна, а климатические условия неблагоприятные, лучше застелить всю поверхность. Более того, это крайне необходимо, если скат выше 60 градусов или ниже 18.

В остальных случаях можно ограничиться частичным покрытием уязвимых зон. Таковыми считаются:

• свесы карнизов;
• конек;
• ендова;
• окна мансарды;
• фартуки примыкания.

Важно! При монтаже необходимо хорошо натягивать ковер и проводить дополнительную герметизацию стыков. Если укладка вертикальная, ее производят снизу вверх, при горизонтальной укладке это значения не имеет..

В зависимости от того, куплен был самоклеящийся материал или же неклейкий, для работы понадобится:

• молоток;
• битумная мастика или жидкие гвозди;
• гвозди для кровли;
• рулетка;
• узкий шпатель;
• острый удобный нож;
• отбивочный шнур.

Работу нужно проводить в сухую погоду, основание кровли должно быть чистым без наличия росы. Специалисты советуют следовать таким правилам:

• если угол ската кровли небольшой (около 20 градусов), лучше использовать самоклеящиеся материалы и лишь в местах стыков дополнительно использовать битумную мастику;
• если угол ската от 21 градуса и выше (но при этом форма нестандартная), можно применять материалы с одной клейкой полосой или без данного эффекта, но укладку производить по всей поверхности;
• если угол ската стандартный, можно применить подкладочный ковер только в уязвимых зонах.

Важно! Монтаж производится клейкой пленкой вниз, а поверхностью, покрытой песком, вверх. В местах стыков материал укладывается внахлест и склеивается.. Видео укладки ковра с помощью гвоздей наглядно показывает, насколько проста эта работа.

Видео укладки ковра с помощью гвоздей наглядно показывает, насколько проста эта работа.

Описание мягкой черепицы

В составе данного материала содержатся гибкие бетонные битумные гонты, которые обсыпаются в процессе производства сверху каменной крошкой. Инструкция по монтажу гибкой черепицы позволит вам осуществить работы самостоятельно. В итоге удастся получить крышу, которая обладает привлекательным внешним видом, помимо прочего, она в течение длительного времени будет радовать вас своими эксплуатационными характеристиками. Производители говорят о возможности использовать укрывной материал в течение 30-40 лет. Если сравнивать с керамическим аналогом, то мягкая кровля ничем не отличается по показателям прочности и надежности, однако обойдется она для потребителя значительно дешевле. Если речь идет о современной гибкой черепице, то ее производят по самым последним технологиям.

Подготовка к монтажу: организация обрешетки

Итак, для сооружения основания лучше применять обрезные доски или фанеру, защищенную от воздействия влаги. Учтите, что стыки между элементами должны приходиться как раз на опоры. Поверхность должна быть ровной, поэтому в процессе работы используйте строительный уровень.

Нужно также учесть вентиляционный зазор под кровлей. Он должен составлять около 5 см. Благодаря ему вы сможете не беспокоиться за сохранность и долговечность стропильной конструкции. Кроме того, внутри помещения установится нормальный для жизнедеятельности режим температуры.

Если основание не будет достаточно жестким, гибкая черепица, монтаж ее нужно начинать после подбора цветов и рисунка материала, будет смотреться некрасиво. Кроме того, она не будет в полной мере выполнять свои функции.
