Укладка теплого пола под плитку: советы по укладке и видео

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Как сделать своими руками?

В общем виде монтаж теплого пола включает несколько шагов.

В первую очередь выкладывается гидрослой, а затем теплоизоляционного материала. Задача последнего – это утеплить помещение, уменьшить его теплопотери.
Поверх него следует уложить теплый пол, который нужно залить стяжкой или тонким слоем плиточного клея

После того как заливка полностью высохнет, можно приступать к укладке плитки.
Важно, чтобы утеплитель выдерживал температуру до +100ºС. Если ванная находится на втором этаже частного дома, можно использовать тонкий утеплитель на основе фольги

В таком случае тепло, уходящее через пол из ванной, будет «служить» в помещении на нижнем этаже.

• В многоквартирном доме или при расположении ванной комнаты на первом этаже следует использовать более толстый утеплитель (например, плиты экструдированного пенополистирола). Это позволит снизить теплопотери.
• Черновой пол должен быть чистым и сухим, при наличии ям и бугров пол необходимо выровнять. Для этого удобно использовать самонивелирующие составы или заливать по старинке цементно-бетонным раствором, ориентируясь на маячки.

• Соединить терморегулятор с нагревательной системой позволяет провод, который укладывается в проштробленную в стене «канавку». При использовании кабелей их необходимо покрывать армирующей сеткой, которая также фиксирует кабель. После подключения и проверки этой системы теплый пол можно покрыть стяжкой или тонким слоем клея для плитки. После их высыхания приступают к укладке плитки.
• Монтаж водяных полов также ведется на гидроизоляционный слой. Материал нужно постелить с 10-см заступом на стены. По всему периметру крепится демпферная лента, которая призвана устранить «мостики холода».

Поверх слоя гидроизоляции укладывается утеплитель, например, пенополистирольные плиты. Затем монтируется щиток для управления нагревательным оборудованием

При выборе его местоположения важно, чтобы щиток не загромождался мебелью или сантехникой.
Выполняется раскладка труб, их фиксация на полу, а после производится соединение со щитком и системой водоснабжения посредством гибких шлангов. Все места стыков должны быть тщательно загерметизированы

Проверять качество изоляции труб удобнее манометром.

Укладка плитки

Монтаж электрического теплого пола под плитку завершает укладка кафеля. Укладка плитки на тёплый пол производится также, как и на обычный бетон, однако вам придётся приобрести специальный плиточный клей, предназначенный для тёплого пола. Здесь сложно выделить лидера среди производителей, но стоит сказать, что лучше взять дорогой клей известного бренда, чтобы позже плитка не начала отваливаться.

Следующий этап – это подгонка плитки. Старайтесь класть плитку так, чтобы на открытых участках помещения находились целые плитки, а в скрытых, например, под ванной, можно уложить обрезки. Резать плитку стоит болгаркой, либо специальным плиткорезом в мастерской. Если вы всё же решили пилить болгаркой, то делать это стоит в другой комнате, чтобы не пылить на нагревающий элемент.

Приготовьте плиточный клей, смешав сухую смесь с водой по инструкции.

Начинайте класть плитку от угла, нанося плиточный клей зубчатым шпателем на нагревательный элемент. Следите за тем, чтобы раствор заполнил все пустоты среди кабеля, сетки или ленты. Толщина клея должна быть не меньше 5 мм.

Чтобы ровно установить плитку в угол, применяйте специальные крестики, укладывая плитку следите за уровнем горизонта и равномерностью промежутков между плитками. После того, как вы установили первую плитку в угол, обложите её крестиками и приступайте к следующим плиткам.

После того, как вы уложили плитку, не торопитесь вынимать крестики и подождите то время, которое производитель клея указал на упаковке. После того, как плитка высохнет, промажьте затиркой щели между плиткой, используя шпатель. На этом вы завершите свою работу, а пример готового результата вы можете увидеть на фото.

Заключение

Теперь вы знаете, как сделать электрический теплый пол под плитку своими руками, однако нужно рассказать ещё о некоторых моментах. Вы можете не укладывать тёплый пол в те места, где вы собираетесь установить мебель, кроме того, некоторая мебель может рассохнуться под воздействием тепла, однако это очень редкие случаи. Укладывая этот пол, стоит также подумать о том, сколько электроэнергии он будет потреблять.

Кладем плитку на теплый пол

Укладка плитки на теплый пол своими руками по силам любому мужчине, который умеет держать в руках молоток и шпатель. По большому счету, укладка плитки на теплый пол ничем особо не отличается от обычной укладки плитки.

Необходимый инструмент

Для работы нам понадобятся:

• Резиновый шпатель;
• Зубчатый мастерок;
• Резиновая киянка;
• Уровень (водяной или лазерный);
• Набор крестиков нужного размера;
• Моток шпагата.

Укладка плитки на электрический пол

Надо сразу сказать, что под керамику можно сделать теплый пол на основе нагревательного мата и нагревательной секции.

В данном случае расположение материалов будет следующее:

• Бетонная стяжка;
• Теплоизоляция (может и не быть);
• Нагревательные элементы;
• Бетонная стяжка (около 3-5 см);
• Плиточный клей;
• Керамическая плитка.

Примерное изображение пола

Совет! Многие люди не устраивают вторую стяжку. Однако ее лучше сделать. Она отлично защищает нагревательные элементы от механических повреждений вследствие неравномерной нагрузки.

Надо сказать и то, что выравнивать полы лучше всего именно первой стяжкой, а нагревательные элементы укладывать на уже ровную поверхность.

Как уже было сказано, слоя утеплителя тоже может не быть. Однако профессионалы рекомендуют позаботиться и о нем. В качестве утеплителя могут быть использованы плиты ЭППС. При этом лучше взять такой материал, который имеет плотность выше 35 кг/кубических метров.

Поверх такого утеплителя следует класть фольгированную ленту. Швы между отдельными ее частями рекомендуется проклеивать скотчем. Цена на нее не особо большая, а эффективность на лицо.

Фольга, швы которой проклеены скотчем

Дальше укладывается лента теплого пола или трубы.

Поверх них заливается слой бетона. Его, как и первый слой, рекомендовано укладывать, используя маяки. Они помогут сделать стяжку равной по высоте во всех своих точках.

Укладка теплого пола на фольгу

После того, как бетонная стяжка достаточно высохнет, что происходит примерно на пятые сутки при своей толщине не больше 50 мм, можно приступать к непосредственной укладке керамики.

Инструкция очень простая. Клей наносится на стяжку при помощи специального зубчатого шпателя. Первой укладывается угловой элемент. Он выравнивается относительно стен и по уровню.

Совет! Часто стены сами расположены немного не ровно. В таком случае плитку нужно укладывать по ним, то есть тоже неровно. В противном же случае, будет казаться, что она уложена наискось.

Если имеется такая ситуация, как описана выше, то керамика укладывается параллельно большей по длине стены, то есть вдоль комнаты. На перпендикулярной же стене делается отметка или прибивается рейка. И отметка, и рейка должна быть расположена строго под прямым углом к большей по длине стене.

В таком случае в конце малой стены между плиткой и стеной останется зазор, размер которого зависит от степени неровности стен. Это зазор легко может скрыться под напольным плинтусом. Если размер зазора большой, то на него можно уложить куски плитки, вырезанные по размерам.

На фото видно, как увеличивается зазор уже на втором элементе (крайний левый ряд)

Между каждыми двумя соседними плитками рекомендовано ставить пластиковые крестики – формирователи швов. Они помогут сделать все швы одинаковой толщины. Крестик ставится на каждый угол.

Стоит отметить, что клей наносится не только на стяжку, но и на саму керамику. Чтобы она легла ровно, нужно пользоваться уровнем. Ее можно прижимать руками. Если нужны совсем незначительные изменения, то по поверхности плитки можно постучать ручкой мастерка или резиновым молотком.

Укладка плитки на водяной теплый пол

Последовательность работ выглядит следующим образом:

• Подготовка поверхности, то есть снятие старого пола и так далее;
• Устройство выравнивающей бетонной стяжки;
• Устройство теплоизоляционного слоя;
• Монтаж труб. При этом сразу производятся все подключения оборудования и проверка системы. Если надо, то устраняются неполадки;
• Заливка всего пола слоем бетона (в отличие от предыдущего случая, здесь вторая стяжка просто обязательна, так как трубы достаточно толстые и скрывать их под слоем клеевого состава просто невыгодно);
• Укладка керамики или кафеля.

Надо сказать, что плитка укладывается по таким же принципам, как и в предыдущем случае.

Как видно укладка плитки осуществляется одинаково во всех случаях. Различия заключаются только в подготовительных процессах, связанных с устройством самого теплого пола. Видео в этой статье поможет получить наглядные тонкости в этом деле!

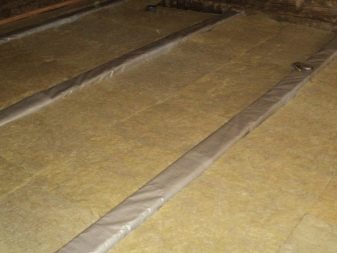

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Второй шаг. Изучаем элементы системы и готовимся к их установке

Для самостоятельной установки рекомендуется использовать греющий кабель. Во-первых, он стоит дешевле своих «собратьев». Во-вторых, с помощью кабеля можно создать обогреваемую площадь любой желаемой формы.

Таблица подбора необходимого греющего кабеля

Как правило, греющий кабель дополнительно комплектуется гофрированной трубой, посредством которой будет осуществляться установка датчика теплого пола.

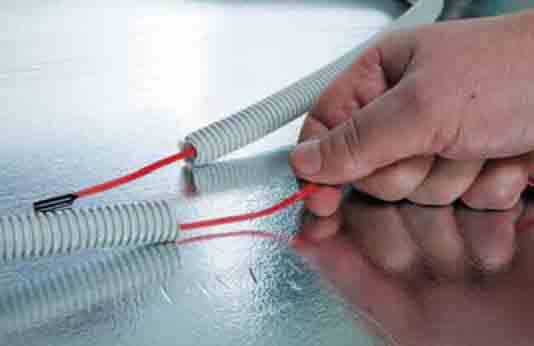

Греющий кабель в гофротрубе

Непосредственно датчик в заводской комплектации обычно не идет. Это изделие продается вместе с регулятором температуры, который тоже нужно приобрести.

Греющий кабель – это одно или двужильный провод, реализуемый комплектами, рассчитанными на определенную площадь

Схемы и в целом рекомендации по монтажу как кабеля теплого пола, так и датчиков с регуляторами обычно приводятся производителями. Определите место монтажа датчика в соответствии с рекомендациями в приложенной инструкции. Сделайте штробы в полу и стене для укладки гофротрубы. На этом этапе нужно помнить, что этот канал не должен иметь резких изгибов – все надо сделать максимально плавно, иначе вы не сможете правильно ввести датчик.

Схема монтажа элементов теплого пола

В штробу укладывается гофротруба. Конец гофры замотайте изоляционной лентой и посадите конструкцию на плиточный клей или другой подходящий связующий состав.

Штроба для укладки кабеля

Заведите в подрозетник провод для подключения системы. Специалисты рекомендуют использовать трехжильный медный провод сечением 2,5 мм2. Одна сторона кабеля пойдет на терморегулятор, вторую вы должны завести на устройство защитного отключения, выполнив последовательное соединение с автоматом в щитке.

Как подключить терморегулятор

Конструкция терморегулятора для теплого пола

Рекомендации в отношении характеристик регулятора температуры обычно приводятся производителями греющих кабелей в инструкциях к своей продукции. Ориентируйтесь на рекомендованные параметры.

Устройство пола или какой пирог должен быть

Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:

Основа – уплотненный грунт и песок

Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы

Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания. В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка.

Далее укладывается слой щебня.
Следующим заливается с армированием слой бетона, который выступает вторичным основанием. Для армирования применяется арматура 8-10 мм, сплетенная в стенку с окном не менее 20х20 см. Если теплый пол обустраивается в квартире или в доме по фундаменту, то возможно, потребуется только стяжка.
Поверх бетона или стяжки укладывается второй слой гидроизоляции и теплоизоляция, в качестве последней рекомендуется использовать экструдированный пенополистирол толщиной от 5 см. Используйте сразу 10 см, что сделает пол еще теплее.

Поверх утеплителя раскатывается еще один слой гидроизоляции, только уже для финишной стяжки.
Укладывается сетка или арматура для армирования стяжки и для крепежа труб. Если используются плиты с пазами для труб, то они же выступают и утеплителем. При необходимости добавляется дополнительный слой.

Если применяется сетка, то вязать трубы с теплоносителем рекомендуется пластиковыми хомутами. Крайне не рекомендуется использовать проволоку, так как в процессе линейного теплового расширения материал, из которого изготовлены трубы, может протереться, что приведет к течи.

• При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
• Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.

Чем и как залить основу?

Для обустройства основы под теплый пол используйте бетон марки М300. Если строительство пола осуществляется в частном доме, то толщина основания должна быть не менее 10 см. Лучше сделать его потолще, так как от нее будет зависеть качество пола и его эффективность.

Третий шаг. Необходимые расчеты и знакомство со схемой

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

• гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
• по периметру приклеивается лента, компенсирующая расширения во время нагрева;
• на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
• плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
• производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
• завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Таблица. Рекомендованная мощность греющего кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Там, где мощность приведена в виде диапазона, выбирайте конкретное значение с учетом целей и задач, ставящихся перед системой обогрева, т.е. будет ли она применяться для основного отопления комнаты либо же просто в качестве средства создания более комфортных условий.

Расчет предельно прост. Сначала вы определяете необходимую площадь обогрева, которая будет занята кабелем, а затем умножаете ее на рекомендованное значение мощности. К примеру, вам нужно обогреть 4 м2 в кухне. Теплый пол будет обустроен в качестве дополнительного отопления. Считаете следующим образом: 4х90=360 Вт. В соответствии с расчетным значением вы выбираете мощность кабеля.

Схемы подключения кабеля и терморегуляторов, как отмечалось, производители приводят в своих инструкциях. Вам остается следовать указанным рекомендациям, поэтому отдельно данные моменты рассматриваться не будут.

Как выбрать теплый пол для укладки под плитку

Стоит сказать, что в качестве укладки под плитку подойдет не каждый вид теплого пола.

Наиболее распространенные на сегодняшний день на рынке виды теплых полов – это электрические и водяные.

Электрические полы подразделяются еще на пленочные и кабельные. И те или те подвиды активно применяются при укладке под плитку, но многие специалисты строительного рынка советуют использовать кабельные полы, и причины такого совета следующие:

• пленка имеет гладкую поверхность и не сможет каждый раз удерживать тонкий раствор или же плиточный клей, вследствие чего плитка не сможет плотно прилегать к поверхности. Чтобы не допустить подобное, положите под плитку дополнительно слой цементного раствора на 5 см, но такое решение подойдет не для каждого помещения;
• в основе кабельных полов лежат кабельные маты и нагреватели. Они отличаются в зависимости от высоты поднятия пола после укладки напольного покрытия, т.е. в нашем случае плитки. Минимальный уровень поднятия составляет 3 см цементного раствора, а маты нужно заливать самовыравнивающимся раствором в минимальном количестве.

Однако независимо от того, какой вид теплого пола вы укладываете под плитку, специальный плиточный клей должен иметь узкое назначение, то есть быть предназначенным конкретно для укладки плитки на теплые полы.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

• Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
• Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Укладка нагревающего кабеля

Перед тем как монтировать кабель для теплого пола, необходимо проверить его сопротивление. Оно должно совпадать с указанными на наклейках или документации параметрами. Дальше последовательность действий следующая:

• На поверхности с шагом от 50 см до метра закрепляется специальная монтажная лента. На ней расположены с шагом 20 мм элементы крепления, что позволяет создать нужную конфигурацию укладки. Вместо такой ленты можно использовать металлическую сетку, фиксация кабеля в этом случае осуществляется при помощи пластиковых хомутов.
• Кабель укладывается змейкой, с соблюдением необходимых отступов от стен. Нельзя допускать касания одних витков кабеля другими или их перекрещивания.

• На равном расстоянии от соседних витков укладывается датчик температуры. Разумно поместить его в гофрированную трубку, конец которой следует тщательно запечатать, чтобы предотвратить попадание раствора.
• Осуществляется подключение органов управления теплых полов. Если вы не уверены в своей квалификации, то лучше вызвать профессионального электрика. Желаете сделать все своими руками – следуете схеме подключения, указанной на задней стенке реостата или в инструкции.
• С помощью тестера еще раз проверяется сопротивление нагревательного контура. Оно должно совпасть со значениями, полученными до укладки.
• Для проверки работоспособности системы теплого пола включают подогрев на короткий интервал времени. Достаточно одной минуты. Должны загореться индикаторы на реостате, кабель начнет нагреваться.

Как рассчитать систему электроподогрева?

Основной параметр, который нужно рассчитать перед монтажом электрического пола – параметры мощности.

Рекомендуемые варианты мощности для тёплого пола в ванной под плитку:

• 130-150 Вт/кв. м, если в ванной есть основной источник отопления и тёплый пол считается дополнением к обогревателю или батарее. Такой мощности вполне хватит, чтобы равномерно прогревать помещение вместе с батареей, обогревателем.
• 180-200 Вт/кв. м, если электроподогрев в ванной будет единственным источником отопления.

Для дальнейшего монтажа требуется разделить площадь ванной комнаты на длину используемого кабеля. Стоит учитывать только ту часть комнаты, которая свободна от мебели и других элементов интерьера – под ними прогревать пол не нужно.

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.
