От профи: укладка тротуарной плитки на геотекстиль своими руками

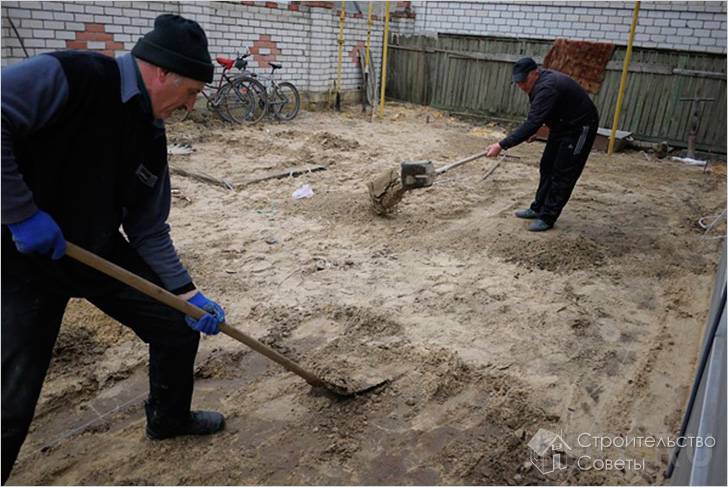

Подготовка площадки

Первый этап – выбор и подготовка площадки под тротуарную плитку. Разумеется, вам нужно посмотреть, есть ли необходимые инструменты. Вам понадобятся:

• штыри или колья (из металла или дерева, не принципиально);
• резиновый молоток;
• строительный уровень (для подгона плитки);
• шланг с рассекателем или большая лейка (если нет подвода воды);
• веник;
• грабли;
• ровный длинный предмет (швеллер, труба или уголок).

Убедившись в наличии необходимого инвентаря, можно приступать к работе.

Для качественного выполнения работы необходимо знать, как правильно укладывать тротуарную плитку. Описанное ниже руководство поможет вам справиться с этой задачей.

Колышками размечаем границы участка, где планируется укладка. Если планируется ограждение тротуарными бордюрами, то следует оставить небольшой запас.

Для плитки размером 25×25 см логично сделать длину и ширину участка кратными четверти метра. Если плитка 30×30 см, то кратными 30-ти сантиментам, и так далее. Это избавит от необходимости резать плитку и сделает конструкцию более прочной.

Возведение фундамента

Под фундамент нужно выкопать канаву. Верхний слой грунта снимается на глубину 20 см. Остатки растительности нужно обязательно удалить. Дно необходимо выровнять и уплотнить. Если грунт очень слабый, под будущую конструкцию из тротуарной плитки укладывается стяжка из бетона. Это укрепит основание и обеспечит долгосрочность дорожки или площадки.

Бетонное усилинное основания под тротуарной плиткой

Затем проводится установка бордюров. Между ними засыпается подушка из мелкофракционного (10-20) щебня или гравия. Сыпучий материал необходимо разровнять и немного уплотнить.

Бордюры по обеим сторонам дорожки необходимо установить параллельно. Внутреннее пространство между ними должно вместить необходимое количество плитки. При этом необходимо учесть монтажные просветы в 2-3 мм. Затем готовится раствор для бетонирования бордюров. Берется цемент марки М300 или выше и просеянный песок. Пропорция 1:2.

Гравийная подушка на дне траншеи засыпается крупным влажным песком, который необходимо разровнять. Толщина песочной подушки после уплотнения песка должна быть не менее 3-5 см. Для контроля от верхнего края бордюра вниз нужно отмерить 1,5 толщины плитки.

Поверх кладется плитка. Если ее положение превышает желаемый уровень на 1 см, песок можно утрамбовывать. Для этого готовую подушку нужно обильно смочить и оставить на несколько часов. Плотно утрамбовать. Через сутки можно начинать укладку плитки. Главное, чтобы бетон, залитый под бордюры, полностью застыл.

Между гравийным и песочным слоем рекомендуется стелить геотекстиль. Это предотвратит просыпку песка в гравийный слой и обеспечит беспрепятственное удаление влаги.

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

1. На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
2. Подушка из щебня трамбуется.
3. Поверх щебня укладывается армирующая сетка.

По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня. Перед началом укладки дренажные отверстия заполняются мелким щебнем.

Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

1. При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см. Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:

Расчет материалов

Чтобы создать надежное основание для тротуарной плитки, потребуются инструменты:

• рулетка;
• уровень;
• киянка;
• болгарка;
• молоток;
• шпатель;
• грабли;
• штыковая лопата;
• бетономешалка;
• ручная или механическая трамбовка.

Расчет сыпучих материалов проводится по математическим формулам вычисления объема. Полученное число умножается на показатель удельного веса. Арматура приобретается из расчета сборки из прутов решетки с ячеей 20 см. Количество бордюров определяется путем деления периметра на длину одного блока. Для заливки плиты делается бетон марки М200. Раствор делается из цемента, песка, щебня и воды в соотношении 1:3:3:2.

Дополнительно потребуются такие материалы:

• полиэтиленовая пленка для гидроизоляции;
• геотекстильное полотно для предотвращения вымывания почвы и прорастания травы;
• маяки для корректировки уровня поверхности;
• шнур и колья для проведения трассировки.

Укладка тротуарной плиткой дачного участка

Не секрет, что очень часто заказ сторонней услуги по укладке тротуарной плиткой какой-либо зоны на дачном участке оборачивается гораздо большими финансовыми затратами, чем покупка самого стройматериала. Самостоятельная же укладка позволяет существенно сократить эту статью расходов и обустроить на даче долговечные, прочные и весьма эстетичные дорожки, площадки под барбекю, зону отдыха или место для парковки авто не хуже, чем при профессиональном подходе. Особенно, если руководствоваться при работе нехитрыми и совершенно бесплатными советами специалистов.

Касаются рекомендации профессионалов и размеров тротуарной плитки, и расчета необходимого ее количества для мощения, и сопутствующих стройматериалов, и инструментов, существенно облегчающих и ускоряющих процесс укладки своими руками. Для тех, кто решился уложить двор тротуарной плиткой, специалисты рекомендуют использовать квадратные элементы 50 * 50 см с толщиной не менее 5 – 6 см. Такие размеры – самые оптимальные для людей, не имеющих предыдущего опыта работы по укладке тротуарной плитки, поскольку подобный вид материала очень прост в мощении. Имеет он и немало других преимуществ:

• при указанных габаритах очень легко рассчитать необходимое количество плитки, исходя из совсем простой математической формулы: для оформления 1 кв. м понадобится всего 4 штуки. А далее нужно замерить площадь территории, которую планируется обустроить и рассчитать количество плитки, необходимой для этого;
• материал для укладки такой толщины способен выдерживать значительные нагрузки (поэтому часто плиткой подобных размеров мостят площадку для авто);
• любое сооружение – дорожка, площадка для зоны отдыха, барбекю, место для стоянки машины, выложенное тротуарной плиткой, очень легко ремонтируется при повреждении;
• подобные размеры и особенности мощения позволяют не бояться возможных пустот и разрушения отдельных элементов во время эксплуатации.

При укладке тротуарной плитки своими руками из сопутствующих материалов и инструментов специалисты рекомендуют подготовить:

• колышки и шнур или бечевку для обозначения границ площадки или дорожки;
• чистый песок;
• массивную резиновую киянку для осаживания плитки;
• строительный уровень;
• приспособление для выравнивания песчаной подушки (можно воспользоваться ровной широкой доской или приспособить под это садовые грабли);
• гвоздодер (подойдет для поднятия или смещения плитки, когда нужно выровнять шов или подсыпать песок);
• трамбовку для уплотнения песчаной подушки;
• жесткую щетку или швабру для затирки межплиточного пространства.

Перед тем как правильно укладывать тротуарную плитку своими руками нам нужно подготовить качественно поверхность. От правильности усадки, трамбовки и засыпки зависит срок службы покрытия. Некачественно подготовленная поверхность приведет к деформации поверхности.

Какой фракции песок нужен для укладки тротуарной плитки

Большинство людей знакомы с идеей, что тротуарная брусчатка должна быть уложена поверх слоя песка. В идеале этот песок должен быть грубым и зернистым. При уплотнении края будут шлифоваться вместе, фиксируя слой песка на месте, что помогает предотвратить эрозию или движение.

Бетонный песок работает очень хорошо, но вместо этого иногда используют каменный песок. Однако ни один из этих видов песка не подходит для заполнения швов тротуарной плитки. Сыпучий песок смывается со временем или при сильных дождях. Из-за этого для швов тротуара был разработан полимерный песок, чтобы сохранить его форму и устранить подвижность.

Тротуарная плитка должна быть уложена на песок. Он должен быть грубым и зернистым.

В последние годы был разработан новый тип песка для тротуара, который размягчается при намокании. Хотя считается, что это обеспечивает большую гибкость, это также может вызвать проблемы с эрозией и может потребовать повторного нанесения песка.

Полимерный песок – это просто гранулированный песчаный материал, который помещается в трещины и стыки между каменной брусчаткой, чтобы фиксировать блоки и сохранять красоту и целостность брусчатки. Активируемый водой полимер вводится в песок.

После нанесения материала на вымощенную поверхность песок опрыскивают водой, что приводит к затвердеванию полимеров. Это закрепляет песок на месте. Полимерный песок не нуждается в замене, даже при воздействии экстремальных погодных условий.

Полимерный песок – это песчаный материал, который помещается в трещины и стыки между каменной брусчаткой.

Варианты укладки

Мощение должно осуществляться только специалистом. Любое нарушение технологии или несоблюдение правил ведет к тому, что уже после первого дождя или сильной нагрузки кладка может значительно испортиться и придется заново все переделывать. Также хороший мастер сможет предложить разные варианты укладки.

Кирпич. Самый легкий способ укладки тротуарной плитки – кирпичик. Его главное преимущество заключается в экономии материалов. Оригинальности можно придать при помощи чередования разных оттенков.

Тротуар с укладкой «кирпич»Источник ogorod.ahuman.ru

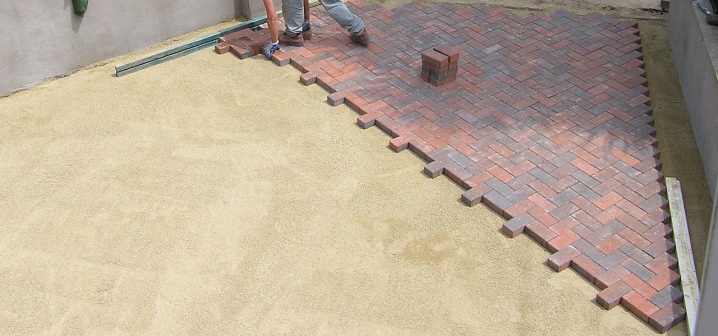

Елочка. Один из самых популярных способов, плитка ложится под углом. Гарантирует высокую устойчивость покрытия, часто применяется при обустройстве подъездных дорожек

Однако важно помнить, что визуально может уменьшаться или увеличиваться площадка в зависимости от выбранного угла кладки. Имитация плетения осуществляется при помощи продольных и поперечных направлений кладки с чередованием.

Укладка элементов происходит под прямым угломИсточник api.selcdn.ru

Хаотичный порядок. Применяется плитка, отличающаяся оттенком и размером. Может использоваться любой порядок кладки, а результат получается очень интересный. Подобная кладка очень выгодно сочетается с другими способами мощения.

При такой раскладке можно создавать рисункиИсточник planetanovosti.com

Шахматы. Материал, который выложен таким способом, всегда выглядит аккуратно. Используется симметрия квадратов, лучший вариант для строгого дизайна. Плитка может иметь фактурную поверхность и чередоваться цветовыми оттенками.

Раскладка «шахматка»Источник sy.grupoquepasa.com

Ромбы. Есть много вариантов кладки использования данной схемы. В ней отлично могут гармонировать разные оттенки. На круглых площадках прекрасно смотрятся фигурные рисунки в центре. Обязательно изначально делать чертеж-схему рисунка. Особые навыки мастера позволят добиться даже 3D-эффекта.

Плиточные ромбы помогут создать объемный рисунок на тротуареИсточник pinterest.ru

Круги. Такие примеры укладки тротуарной плитки осуществляются с применением разных узоров, деталей, форм и оттенков, которые выкладываются радиально. Здесь мастер может проявить фантазию и получить очень интересные результаты. Подходят для площадок различных размеров.

С помощью кругов также получается интересная укладкаИсточник kankrit.ru

Фигурные. Выкладывать по данному шаблону очень сложно. Здесь требуется строгое соблюдение направления, а также цвета. Можно значительно приукрасить ландшафт, используя разнообразные формы и изображения. Для достижения особенно эффектной кладки используется фактурная плитка. Надо подготовиться, подобрать разметку по разработанному эскизу.

Фигурная плитка красивая, но требует внимания как при складывании паззлаИсточник granilit.od.ua

Природный камень. Такой материал имеет специальную поверхность, которая имитирует натуральный камень. Укладываться может в произвольном порядке, можно чередовать с другими материалами. Такой вариант позволяет достигать хороших результатов без лишних усилий.

Отмостка дома из плитки под каменьИсточник derevyannyy.com

Мозаика. Применяются шестигранные элементы, создающие соответствующий узор. Можно разработать любые орнаменты с использованием разноцветных деталей.

Мозаичная укладка поможет создать разные узорыИсточник yandex.ru

Гранитная брусчатка

Брусчатка из гранита и другого натурального камня относится к материалам премиум-класса, соответственно и стоимость у неё гораздо выше, чем у изделий из бетона или пластика. Она не отличается оригинальностью форм и производится в виде квадратных и прямоугольных камней-кирпичиков.

Стандартный размер брусчатки кирпичик 20х10 см, квадрата – 10х10 см. Толщина может быть разной. Но под заказ предприятия могут нарезать камни других габаритов и простых форм.

Гранитная брусчаткаИсточник kameya.by

Прочность, твердость, морозостойкость и другие характеристики природного камня выше, чем у искусственного, поэтому служит он гораздо дольше без ущерба для внешнего вида.

Декоративная ценность гранитной брусчатки зависит от породы и окраски камня, а также от способа его обработки. Готовые изделия после неё приобретают разную текстуру поверхности от идеально гладкой до рельефной, что влияет и на внешний вид покрытия, и на толщину швов при укладке.

Рассмотрим, чем отличаются разные виды брусчатки и тротуарной плитки из природного камня.

Колотая

Все грани колотой брусчатки имеют рваную рельефную поверхность с перепадами в несколько миллиметров, так как производится она путем простого раскола цельного камня под прессом на отдельные элементы.

Покрытие получается неровной, с широкими швами, и выглядит очень естественно.

Колотая брусчатка идеально подходит для оформления усадеб в историческом стилеИсточник zabor.bz

Пилено-колотая

В этом варианте одни грани ровные, так как распиливаются специальным инструментом, а остальные колотые. Различают две разновидности тротуарной плитки этого вида:

• с колотыми боковыми и пилеными лицевыми гранями;
• с колотыми лицевыми и пилеными боковыми гранями.

Ровные поверхности первой разновидности проходят термообработку, которая делает их шероховатыми и нескользкими. Покрытие получается ровным и удобным для ходьбы, но с толстыми швами.

Вторая разновидность пилено-колотой брусчатки укладывается плотно, с тонкими швами, но покрытие получается натурально-рельефным.

Брусчатка с пилеными боковыми гранямиИсточник prom.st

Полнопиленая

Самый востребованный вид, у которого все грани ровные. Удобен в монтаже и комфортен для передвижения, но из-за более сложной обработки стоит дороже рельефных аналогов.

К любому из описанных видов может применяться дополнительный способ обработки – галтовка. Галтованные камни отличаются мягкими формами со сточенными углами и сглаженным рельефом.

Толщина брусчатки из природного камня подбирается в зависимости от места укладки. Для садовых дорожек и мангальных зон достаточно 50 мм, для парковок и подъездных путей 80 мм. Более массивные изделия тоже бывают, но в ландшафтном дизайне не используются.

Видео описание

Подробнее о видах гранитной брусчатки рассказывается в видеоролике:

Клинкерная брусчатка

Стоимость керамической тротуарной плитки сравнима с гранитной, но и выглядит она очень достойно при весьма высоких показателях прочности, ударной стойкости, водоотталкивающих свойств.

К минусам можно отнести скудность цветовой гаммы и однообразие форм – клинкерная плитка выпускается только в виде кирпичиков. Но разнообразить дизайн готового покрытия можно с помощью разных способов укладки и чередования цвета.

Уличное покрытие из клинкерной плиткиИсточник донстройкомплект.рф

Облагородить придомовую территорию можно по-разному, но в любом случае не обойтись без красивых и удобных дорожек, площадок для отдыха или стоянки автомобиля. Сплошные бетонные покрытия не радуют глаз и быстро разрушаются, гораздо практичнее использовать тротуарную плитку, виды и названия которой описаны в статье. Имея любой доход, можно выбрать подходящие изделия из бетона, природного камня, керамики, синтетических или композитных материалов.

Основные требования

Монтируемый под тротуарную плитку пирог может быть разным. Опора должна быть качественной, иначе кладка со временем может поплыть. Чтобы плиты не заваливались друг на друга, необходимо соблюдать ряд требований, предъявляемых к основаниям. Поверхность под укладку должна быть ровной, устойчивой, прочной, долговечной, заглубленной в землю. Кроме того, она должна быть гидроизолированной.

Для начала стоит продумать устройство дренажной подушки. Она будет отводить накапливающуюся влагу, предупреждая разрушение элементов мощения. Это слой дренажного материала, который кладут на подготовленное и утрамбованное дно.

Необходимо предусмотреть отвод воды, поступающей на покрытие при выпадении обильных осадков. Устройство водостока обычно выполняют путем создания стоковой канавки под уклоном. Чтобы сделать ровное покрытие с идентичными швами, придется выравнивать каждый слой подушки.

Основание под тротуарную плитку должно исключать смещение элементов облицовки вне зависимости от уровня нагрузки. Чтобы обустроить тротуарные дорожки по всем правилам, следует воспользоваться ГОСТ 17608-91, СНиП Ш-8-76, СНиП Ш-10-75, инструкциями BCH-50-79, ТУ 400-1-190-79.

Структура устройства сборных тротуаров под брусчатку состоит из нескольких элементов:

• подстилающий слой;
• основание;
• плиточное покрытие.

Что касается укладки на старое основание, то этот вопрос решается по-разному. Если это плитка, то оценивается ее состояние. В идеале нужно класть брусчатку на только что смонтированный пирог.

Как правильно уложить: технология и порядок работ

После подготовки основания под укладку плитки своими руками необходимы следующие действия:

• Натянуть шнур по краям дорожек и площадок при помощи кольев.
• Установить по границам бордюры, вкапывая их в почву на нужную высоту. Для большей устойчивости бордюр фиксируется цементным раствором.
• Для оттока воды устроить дренаж. Труба обматывается геотекстилем, укладывается в подготовленную траншею рядом с бордюром.
• Далее, начиная от бордюра, начинают укладывать плиты. Ряды можно располагать по диагонали или по прямой. Ряды кладутся от себя, чтобы не разрушалось подготовленное основание, когда рабочие будут по нему передвигаться. Укладываемые дорожки должны быть строго параллельны натянутым шнурам.
• Для равномерности зазоров между плитками используются специальные крестики.
• Плита укладывается на песчаную подушку, пристукивается сверху молотком для плотного прилегания к поверхности. Если заметен перекос каких-то экземпляров, блоки поднимают, под них подсыпают цементно-песчаную смесь для выравнивания. Для контроля горизонтали используется строительный уровень.
• Если на пути укладки встречаются углы или препятствия, их следует обходить целыми экземплярами. Затем оставшиеся места заполняют подходящими фрагментами. Плитка необходимой формы для этих целей обрезается при помощи болгарки с диском по бетону. Заполнение этих участков выполняется в самую последнюю очередь.
• После укладки всех рядов на сплошном участке швы между плитками засыпаются смесью песка и цемента. Излишки, не просыпавшиеся в щели, обязательно смахиваются веником.
• После того, как все зазоры будут заполнены песчано-цементной смесью, поверхность поливают водой из шланга, чтобы блоки зафиксировались между собой. На шланг обязательно нужно надеть рассеиватель, чтобы струя воды не выбивала засыпную смесь.

Процесс правильной укладки тротуарной плитки своими руками можете посмотреть в этом видеоуроке по монтажу:

https://youtube.com/watch?v=A6w2uyIa8bI

Еще один полезный видеоурок о том, как правильно положить тротуарную плитку своими руками — что для этого нужно и как ее правильно класть:

ВАЖНО. При укладке каждого участка в конце дня его засыпают песчано-цементной смесью и тщательно прометают

Если этого не делать, случайно попавшая влага может испортить внешний вид покрытия ещё до окончания всех работ.
