Какой должен быть угол наклона для канализационных труб

Последствия увеличенного уклона

К чему может привести увеличенный уклон:

• Если скорость воды вовремя протекание через трубопровод будет высокой, то жидкость, не успеет смыть нечистоты, которые остались в канализации.
• Из-за увеличенного наклона канализации жидкость во время слива перекроет стояк, тем самым приведёт к тому, что водяные затворы сорвутся и все зловония попадут к вам в дом.
• Увеличение шума во время прохода воды по вашей канализационной системе.

Если наружную канализацию проложить на уровне промерзания земли, то это приведёт к тому что зимой ваша канализация выйдет из строя, поскольку стоки, которые будут находиться в ней, попросту превратятся в лёд, тем самым перекроют проток воды. Трубы должны быть расположены на 15 см глубже чем линия промерзания грунта. Тем самым вы избежите того, что ваша система перестанет функционировать.

Чтобы вы предотвратили такие последствия, ниже описывается каким образом можно составить правильные расчёты.

Как выбрать

При выборе нужно обратить внимание на их окрас. Элементы, предназначенные для канализационной системы, имеют серый цвет

Габариты говорят о том, что каждый вид выполняет определенную функцию.

При реконструкции старой канализации нужно сопоставить размеры старой трубы с новой. Тогда ошибок в монтаже не будет.

Учесть бытовую технику. Для нормального слива жидкости с посудомоечной, стиральной машин достаточно выбрать трубу с диаметром в 2,5 сантиметра. Для душевой, ванной – 3,5 сантиметра. По всему дому прокладываются трубы с диаметром не более 5 сантиметров. Для стояка потребуется элемент с диаметром 11 сантиметров.

Чтобы не тратить лишние деньги, не ошибиться, нужно измерить старые трубы. На основе данных осуществить покупку достаточного количества элементов. Соединительные конструкции покупаются в том же количестве, что имеет старая канализация.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

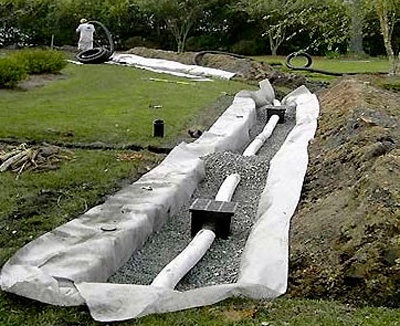

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Вполне очевидно, что для нормального проживания в современном доме или квартире невозможно обойтись без надежно работающей системы канализации. Она представляет собой трубопроводную систему для удаления сточных вод. Неполадки в работе последней приводят к не самым лучшим последствиям, поэтому при обустройстве канализации в частном доме необходимо соблюдать требования строительных норм и правил.

Сточные воды движутся самотеком под воздействием гравитационных сил, поэтому важно рассчитать правильный уклон канализации на 1 метр. Если он будет слишком большим или слишком маленьким, появятся нарушения в работе системы, вплоть до возникновения неприятных аварийных ситуаций

Какой именно уклон для труб системы канализации установить, определяется рядом обстоятельств.

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

• полиэтиленовая труба с верхним гофрированным слоем;
• пластик;
• чугун;
• асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

• 110 мм – 0,02 или 2 см на 1 метр;
• 160 мм – 0,008 или 8 мм на 1 метр.

Прокладывание наружной магистрали

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

• шнур или веревка;
• два колышка;
• строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

• создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
• выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

Типы канализационных систем

По способу перемещения сточных вод существует два типа канализационных систем – самотечные и напорные.

Самотечная канализация использует принцип перемещения стоков в направлении сброса под действием собственной массы. Движение провоцируется наклонным расположением трубопровода. Это наиболее распространенный тип канализационных систем.

Схема самотечной канализации с использованием септика

Напорная канализация перемещает сточные воды принудительным путем, с помощью насоса. Фекальный насос поднимает сточную массу на нужную высоту. Напорную канализацию применяют в тех случаях, когда расположить трубопровод под нужным уклоном нельзя, соответственно,самотечный сброс невозможен.

Схема отвода стоков жилого дома с применением напорной канализации

Причины замены самотечной канализации напорной:

• Коллекторная труба находится ниже уровня централизованной канализационной сети. Подобная ситуация возникает при расположении здания в низине или наличии в подвале точек сброса стоков, например бассейна или сауны.
• Дом построен на участке с неровным рельефом (холмы, складки местности). Привязка к рельефу лишает возможности проложить трубопровод под нужным уклоном.
• По техническим условиям приходится применять трубы меньшего диаметра, чем положено в соответствии с расчетами. В этом случае при самотечном сбросе долго проходит вода и забивается канализация.
• Характеристики грунта не позволяют вырыть для коллектора траншею нужной глубины.

Стоимость оборудования и затраты на эксплуатацию напорной канализации выше по сравнению с самотечной. Для исправного функционирования системы необходима электроэнергия и трубы повышенной прочности. По этой причине самотечной канализации отдают предпочтение, если существуют условия для ее обустройства.

Выдерживаем угол

Угол наклона – половина всей работы. Основная часть приходится на выдержку этого показателя при монтаже канализационной системы. Мастера пользуются специальным угломером.

Если угломер не работает, нет возможности им обзавестись, специалисты обходятся простым уровнем. Есть пара методов:

1. на стене начертить линию, соответствующую градусу уклона. Приложить строительный уровень, нанести отметки в районе пузырька. Устанавливается труба, относительно положения отметины. Метод не идеальный, так как допускает погрешности;
2. к метровому уровню приложить специальную накладку. Последний элемент будет соответствовать углу наклона.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

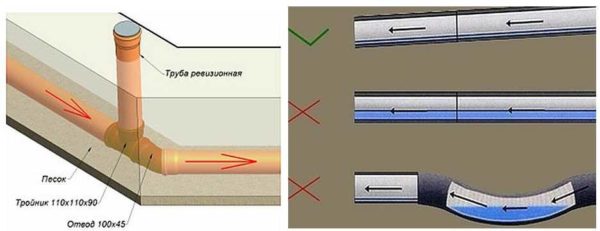

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Как выбрать трубы для канализации

Трубы для водоотведения подбираются из канализационного сортамента, безнапорные (если уклон позволяет водоотведение самотёком и высота канализуемого объекта не превышает 10 м). Учитывают состав и температуру жидкости, свойства грунта, присутствие грунтовых вод, их состав, глубину заложения сооружения.

По возможности, расчётами определяют:

• средний за сутки объём жидкости, сбрасываемой в систему, диаметр для её пропуска с сохранением безнапорного режима движения;
• уклон самотёчного трубопровода (зависящий от шершавости, средней скорости течения, характера потока);
• изменение поперечной формы от давления изнутри и снаружи.

Материалы труб для самотёчной канализации (прочные, гладкие, водонепроницаемые, стойкие к коррозии, истиранию): чугун, керамика, асбестоцемент, полимеры (включая стеклопластик, базальтопластик).

Канализационные трубы рассчитаны на перемещение загрязнённой воды температурой 75 °C (90 °C — кратковременно).

Унифицированные диаметры синтетических канализационных труб: 32, 40, 50, 75, 90, 110, 160 (мм), керамических — 150–600 мм (длина 8, 10, 12 м), бетонных раструбных — 200–2500 мм, асбестоцементных — 100–600 мм.

На жесткость трубы влияют:

• диаметр (чем он меньше, тем жестче изделие);
• модуль упругости материала (у полимерных отводов он больше, у стеклопластика и ПВХ, меньше — у ПВД).

Какой диаметр полимерной трубы считается номинальным, зависит от метода её изготовления: наружный — при производство экструзией, внутренний — намоткой.

Бетон, железобетон разъедаются транспортируемой средой, выделяемыми ею газами (сероводородом, углекислотой), грунтовыми водами. Поэтому изделия из этих материалов должны быть заведомо предназначены для канализации: иметь большую плотность, специальные добавки в цементе и тщательно изолированы. В то же время бетонные канализационные трубы, даже обычной прочности, укладывают на глубину до 4 м.

Асбестоцементные гладкие, лёгкие, малотеплопроводны, хорошо сопротивляются растягивающим усилиям, легко пилятся, обтачиваются. Но асбестоцемент хрупок и легко истирается песком.

Выбор длинных труб сократит число соединений. Бетонные и керамические трубы короткие, сооружения из них требовательны к надёжности основания, наименее эффективны при большом притоке грунтовых вод.

В роли временного сооружения способны выступить деревянные замкнутые лотки (прямоугольные, треугольные) из антисептированных досок.

Все описанные материалы труб применимы при нейтральной или слабощелочной реакции транспортируемой среды, при слабокислой — хороша керамика и асбестоцемент.

В литре воды, отводимой от сантехнических приборов жилого дома, вредные вещества (в основном соединения азота, фосфора) присутствуют в количестве нескольких миллиграмм. Реакция щелочная, кислая характерны для стоков производственных.

Частые ошибки при выборе угла наклона канализационных труб

Принято считать, что основные ошибки в выборе уклона канализационных труб сводятся к недостаточному или излишнему углу наклона. На самом же деле некоторые факторы порой не только усложняют монтаж в пределах расчетных параметров, но и препятствуют эффективному удалению стоков даже при правильной прокладке магистрали.

1. Непродуманное размещение сантехнического оборудования часто увеличивает длину и осложняет конфигурацию канализационной магистрали, что затрудняет соблюдение необходимого уклона.
2. Ошибки в подборе диаметра труб. В гравитационных системах канализации именно диаметр трубопровода обеспечивает беспрепятственное отведение стоков. К тому же как раз величина сечения предопределяет то, на сколько сантиметров следует опускать край трубопровода, чтобы организовать нужный уклон. По мере удаления диаметр канализационной магистрали постепенно должен не уменьшаться, а увеличиваться.
3. Острые углы. Соединение элементов канализационного трубопровода под прямым углом меняет скорость движения потока и увеличивает нагрузку на участки стыка, постепенно выводя их из строя.
4. Отсутствие фановой трубы приводит к снижению давления внутри контура и нарушению гравитационных процессов.
5. Не стоит также забывать о качестве материалов, наличии уплотнителей, герметизации и прочих нюансах процесса монтажа.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Что получаем в итоге?

Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.
