Расчет угла наклона крыши для чердачной и мансардной кровли

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

Минимальный угол уклона кровлиИсточник kak-sdelat-kryshu.ru

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов

Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание

Рекомендованный угол уклонаИсточник kak-sdelat-kryshu.ru

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

Вес снегового покрова на горизонтальной плоскостиИсточник kak-sdelat-kryshu.ru

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:

Карта ветровых нагрузок в РФИсточник kak-sdelat-kryshu.ru

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

Последствия ветраИсточник izvestiy-kamen.ru

В видео можно увидеть строительство односкатной крыши:

Заключение

В заключение необходимо напомнить, что любой инженерный расчет – сложная задача, которая не должна выполняться неподготовленными людьми, в особенности, если речь идет о жилых или хозяйственных постройках. Вероятность появления ошибок почти стопроцентная, а следствием от них могут стать разрушения, потери имущества и травмы для людей. Поэтому выбор параметров кровли следует поручать опытным и грамотным специалистам, которые смогут принять оптимальные решения и исключат возможность появления ошибок.

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Как рассчитать?

Если с обустройством плоской кровли обычно сложностей не возникает, то для монтажа крыши с несколькими скатами необходимы инженерные расчеты. Проще всего посчитать и определить величины в градусах. Например, для обустройства кровли с уклонным углом 30 градусов можно воспользоваться математическим способом.

Для этого потребуются два замера.

• Вертикальная высота (H). Величина измеряется от верхней точки наклонной плоскости до низа стропильной системы (от конька до карниза).
• Заложение (L). Это горизонтальная длина от середины нижней точки ската до карниза.

Математический расчет производится по формуле. Высчитать нужный параметр можно так: I=H: L. К примеру, длина заложения равна 5 м, а высота составляет 3м. В таком случае уклон будет равен 0,6 (при расчете I= 3: 5). Эту величину нужно умножить на 100. Получается 60 процентов.

Для перевода величины в градусы можно применить специальную таблицу соотношений. Ее можно найти в специализированных учебниках. Иногда такую таблицу можно встретить в продаже в строительных гипермаркетах. Переводить относительные величины необязательно. При значениях из приведенного примера угол наклона будет равен 30 градусам.

Специалисты в своих измерениях не всегда пользуются переводной таблицей. Коэффициент в процентах может применяться наравне с коэффициентом в градусах. Вообще, профессионалы применяют в расчетах специальные инструменты. Например, измерить параметр площади можно, используя специальный уклономер.

Инструмент представляет собой линейку с рейкой. Одна ось содержит привычную шкалу в сантиметрах, другая – маятник. Если рейка с делениями лежит горизонтально, то маятник будет показывать ноль. При замерах уклонного наклона рейка устанавливается перпендикулярно коньку. При этом шкала показывает результат для конкретного значения сразу в градусах.

В настоящее время на рынке можно встретить самые разные инструменты, которыми можно замерять уклоны. Уровни могут быть как приспособлениями капельного типа, так и электронными устройствами. В связи с этим математический способ замера нельзя считать актуальным. Современные приборы позволяют производить более точные расчеты.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина – это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение

Разуклонка плоской кровли материалами насыпного типа

Если вы решили, что процедура разуклона будет осуществляться при помощи насыпных материалов, то первое, что стоит отметить, это схему, по которой необходимо осуществлять такую процедуру:

В первую очередь на само бетонное основание, необходимо уложить слой стеклоизола. Этот материал, имеет не только длительный срок эксплуатации (30-35 лет), но и имеет высокий показатели гидроизоляции;
Дальше, на него необходимо насыпать основной материал — керамзит. Но при этом всем необходимо создавать правильный уклон;
Обязательно нужно покрыть слой керамзита, специальной полиэтиленовой пленкой

Важно отметить, что ее нужно укладывать внахлест;
Далее, необходимо нанести приготовленную песчано-цементную стяжку, делая это ровно, не спеша. Ее суть в том, чтобы выровнять слой насыпанного керамзита;
Уже после данных мероприятий можно начинать осуществлять формировку кровельного «пирога», по разработанному проекту.

Помните, что при укладке каждого слоя, нужно следить за тем, чтобы ранее подготовленный угол наклона, сохранялся.

ВНИМАНИЕ!

Если вы переживаете, что керамзит сместится, когда вы начнете поверх него осуществлять укладку песочно-цементной стяжки, можно залить его цементным молоком. Но стоит понимать, что из-за него, конструкция становится более тяжелой.

Если вы хотите создать минимальный угол наклона, да и площадь крыши не особо большая, то вполне хватит и песчано-цементного раствора.

Насыпный материал

Теплоизоляционные материалы

Еще одним хорошим материалом, для разуклонки крыши являются теплоизоляционные материалы. Специалисты утверждают, что это самый доступный вариант.

Преимущество его в том, что он достаточно легкий, и вполне дешевый, что в стройке играет очень важную роль. Минеральная вата, самый лучший материал. Схема процесса, достаточно проста.

Необходимо прикрепить материал к самому основанию, при помощи саморезов или дюпелей. Некоторые предпочитают листы, такой ваты приклеивать на ранее очищенное основание, специальным клеем. Такой процесс можно выполнять, как при ремонте, так и при монтаже кровли.

Теплоизоляционный материал

Пенобетон

Хороший материал, который можно использовать для разуклонки плоской кровли –пенобетон. Сразу стоит отметить, что такую процедуру необходимо осуществлять при помощи специального оборудования.

На само основание, заливают слой пенобетона, но при этом отмечают сам угол наклона, а уже после делают специальную стяжку из пенофибробетона

Дальше важно нанести гидроизоляционный материал

Огромный плюс такого варианта разуклонки – высокий показатель теплоизоляции, а также других механических характеристик. К примеру прочность и долговечность.

Говоря о минусах, то они тут тоже есть, а точнее один. Это цена. Она достаточно высока. И опять же, осуществить такую процедуру самостоятельно, не получится. Поэтому в данном случае стоит обратиться к профессионалам.

Рекомендации и советы профессионалов:

Если крыша, имеет минимальный уклон, то важно отметить, что в таком случае, необходимо устанавливать правильные системы водостока. Сам уклон делается исключительно в сторону водостока (воронка, жёлоб);
Если ваша кровля — битумная черепица, стоит сделать угол уклона менее 6 градусов, при этом нижний слой гидроизоляции необходимо выполнять из мембранных материалов;
Немало важно знать, что при малых показателях угла уклона, необходимо выполнять вентиляцию самого подкровельного пространства, при чем всех скатов

От значения угла зависит и толщина зазора (больше угол, меньше толщина и наоборот).

ВАЖНО!

Стоит понимать, что плоская крыша должна иметь уклон, чтобы прослужить вам долго и надежно. Если макет вашего дома имеет идеально ровную крышу, не забудьте о том, что нужно сделать правильную разуклонку.

Пенобетон

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

• кровельного материала
• прочности стропильной системы
• климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Вариант расчета параметров кровли с использованием калькулятора

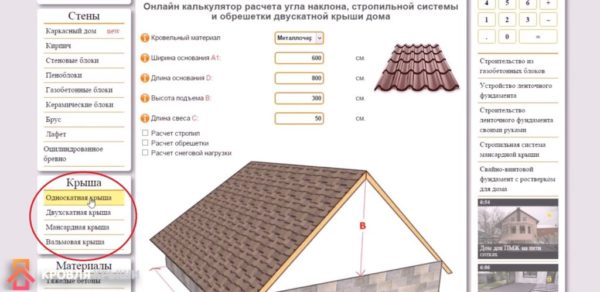

Шаг 1. Первым делом в браузере открывается сайт, где есть онлайн-калькулятор. В данном случае можно указать массу параметров будущей кровли. Для начала выбирается форма крыши – например, односкатная.

Выбирается тип кровли

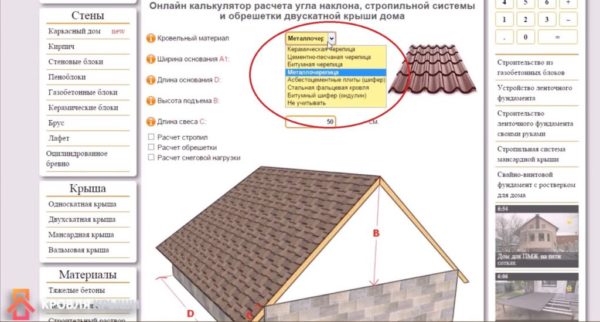

Шаг 2. Далее сайт предлагает выбрать материал, которым будет зашиваться готовая кровля (металлочерепица, шифер и т. д.).

Выбор кровельного материала

Шаг 3. Выбираются значения длины и ширины основания кровли, ориентируясь на изображение внизу страницы – там показаны определения используемых обозначений.

Выбор основных значений

Шаг 4. Сразу же можно указать и другие значения – параметры стропильной системы, вплоть до указания используемых материалов для ее сооружения. Выбирается также и значение шага обрешетки, расчет снеговой нагрузки.

Параметры стропильной системы

Шаг 5. Снеговая нагрузка определяется по региону, где будет находиться строение. Для этого есть удобная карта-схема.

Выбор региона по снеговой нагрузке

Шаг 6. Чтобы расчеты были произведены, нажимается кнопка «Рассчитать».

Нажмите кнопку «Рассчитать»

Шаг 7. В итоге на странице появится подробная таблица с указанием основных параметров кровли, в том числе и угла ее наклона.

Результаты расчетов

Также приведем примерный расчет угла кровли в зависимости от известного значения высоты конька. Для произведения расчетов следует измерить ширину фронтона (для примера это показатель будет равен 6 м). Далее это значение делится на 2 – получается 3 м. Высота конька в данном случае должна быть 1,8 м.

Теперь просто нужно воспользоваться известными из уроков геометрии формулами и узнать тангенс угла: tgA = a:b = 3:1,8 = 1,67. Значение угла по значению тангенса можно найти в таблице Брадиса. В данном случае угол ската будет равен 58-59 градусов. Его можно округлить до 60.

Видео – Нахождение наклона и высоты крыши

Расчет ската кровли – довольно сложная процедура для тех, кто не дружит с математикой. Однако при желании можно разобраться со всеми этими формулами и все просчитать самостоятельно. Тогда расчеты будут максимально верными.

Как сделать минимальным?

Чтобы сделать минимальными траты, нужно делать малый угол односкатной крыши. Для этого выбирайте соответствующие материалы для строительства.

Для кровель с уклоном в 15 градусов подойдут следующие материалы:

• профнастил 8-20 градусов;
• пластины из сплавов и металлов (фальцевая кровля делается из стали, меди, алюминия).

А также угол кровли прочно связан со способом присоединения стропил к опорам. Профессионалы говорят о трех типах.

• Висячая система. Сборка стропил происходит на земле. Затем готовая конструкция переносится на кровлю. Процесс считается сложным, с точки зрения технического исполнения.
• Наклонная система. Стропила опираются на ведущие элементы под углом. Опорой выступают стены, которые имеют разную высоту.
• Скользящая система чаще используется при строительстве срубов. Система включает специальные части, которые называются «скользяшки». Система компенсирует усадку здания, предотвращая излом конструкций в точках соединения элементов.

Подробнее о плоской кровле вы узнаете из следующего видео.

Как произвести расчет уклона кровли: несколько рекомендаций

Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

Соотношение градусов и процентов в уклоне крыши

Градусы,	Проценты, %	Градусы,	Проценты, %	Градусы,	Проценты, %
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7,0	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23,0	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.

#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.

#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.

Электронный угломер, которым можно измерить угол наклона ската крыши.

#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).

#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).

Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

• менее 25о – 1;
• 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
• более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

• для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
• для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
• конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация — ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.
