Угломеры

Содержание:

Характеристики уклономеров

По определению уклономером называют устройство, предназначенное для построения плоскости параллельно линии горизонта. При наличии на приборе дополнительных элементов, его можно использовать для определения вертикальных линий, в соответствии с показаниями отвеса, или заданных углов наклона. Данное устройство иначе называют уровнем и разделяют по конструктивному типу на:

  • пузырьковые;
  • оптические;
  • водные;
  • лазерные.

Примечательно, что для увеличения функциональных возможностей на некоторых приборах используют элементы, характеризующие сразу два типа уклономера. В качестве примера можно привести пузырьковый уровень, оборудованный лазерной указкой (или двумя), которая позволяет отметить заданную точку (или линию) мгновенно и на значительном удалении.

В оборудование отдельных уклономеров включают сразу несколько измерительных приборов, что позволяет увеличить их функциональные характеристики. Такие приборы используются для составления сложных расчетов при нескольких вводных параметрах. Они находят свое применение при построении конструкций сложной геометрической конфигурации.

Советы и рекомендации по выбору угломера

Перед покупкой угломера стоит обратить внимание на ряд моментов:

  • тип устройства. Электронные угломеры позволяют получать высокоточные результаты измерений, отображаемые на наглядном дисплее. Однако такие модели более дороги. Механические устройства дешевы, но обладают большой погрешностью измерений. Пузырьковый тип пригодится для использования угломера лишь в качестве строительного уровня;
  • эргономика и вес. Если планируется работать на высоте или в труднодоступных местах, то предпочтение следует отдавать моделям с минимальным весом. Работать с инструментом будет удобнее, если в его конструкции предусмотрены накладки из резины или пластика. Также следует присмотреться к качеству изготовления линеек: их края не должны быть острыми;
  • измеряемый диапазон. Он может варьироваться от 0° до 360°. Предпочтение следует отдавать моделям с большим диапазоном;
  • функциональность. Если позволяет бюджет, то лучшей покупкой станет угломер с дополнительными возможностями: встроенным уровнем, лазером, двусторонней линейкой.


Устройство угломера Кроме того, не будет лишним наличие в комплекте таких принадлежностей, как чехол, карандаши и металлические метчики.

Представленный рейтинг составлен из наиболее востребованных на строительном рынке моделей угломеров. Рассмотренные варианты имеют различную функциональность и относятся к разному ценовому диапазону. Однако это позволяет получить наиболее полную картину и выбрать оптимальную модель.

Видео — Как сделать простой механический угломер из транспортира

Угломер для затяжки болтов назначение и как пользоваться

При ремонте двигателей автомобилей и другой техники возникает необходимость затягивания болтов и гаек с определенным усилием. Это усилие учитывается для того, чтобы не перетянуть крепление, тем самым сорвав резьбу, и при этом обеспечить достаточное усилие затяжки. Сделать это можно при помощи динамометрического ключа и угломера для затяжки болтов (доворотного ключа).

Это интересно!На автомобиляхRenault указываются значения затяжки болтов не только с определенным моментом, но еще и с завинчиванием на соответствующий угол. О назначении и применении динамометрического ключа известно всем, но для чего нужен доворотный ключ. Угломер для затяжки болтов, или как некоторые называют этот инструмент динамометрическим ключом с градусной шкалой, представляет собой специальный прибор, позволяющий обеспечить дополнительный момент затяжки крепежного соединения на определенный градус. Рассмотрим подробно, что он собой представляет, и как им пользоваться.

Конструктивно прибор состоит из круглого основания с градуированной шкалой в градусах от 0 до 330 градусов. С лицевой стороны этого инструмента находится квадратное отверстие, к которому присоединяется ключ-трещотка, а с тыльной стороны располагается шлиц в виде квадрата для присоединения соответствующего размера головки. Далее рассмотрим, как пользоваться угломером для затяжки болтов:

Надеть головку на болт вместе с доворотной шкалой, и присоединив рукоятку ключа, произвести довинчивание болта на необходимый угол. Угол контролируется по шкале.

Аналогичная процедура проделывается для всех крепежных элементов ремонтируемого механизма. На автомобиле учитывать момент затяжки болтов необходимо при установке головки блока цилиндров, блока коленвала и крышки клапанов.

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

Это интересно!Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой. Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

Топ-7 популярных моделей

  • Плюсы: соотношение цены и качества
  • Минусы: не обнаружено

ADA AngleRuler 20

  • Плюсы: измерения производит точные, две линейки из нержавеющей стали, есть фиксатор положения угла
  • Минусы: плохо переносит низкую температуру

  • Плюсы: точность измерений, компактный, простой в использовании
  • Минусы: не обнаружено

  • Плюсы: удобен в использовании, имеет встроенную подсветку, фиксирует данные замеров
  • Минусы: высокая цена

ADA ProLevel 40

  • Плюсы: высокая точность работы, хорошее качество сборки, корпус сделан из прочных материалов
  • Минусы: не обнаружено

  • Плюсы: удобен в использовании как профессиональный инструмент
  • Минусы: высокая цена

История инструмента

Изобретен угломер механический был очень давно. Наряду с линейкой это один из самых древних инструментов на земле. Ученые считают, что впервые он появился в Египте и Вавилоне. Ведь постройка таких грандиозных сооружений, как, к примеру, пирамиды, без угломера была бы просто невозможна.

Конструкция этого простого устройства за прошедшие века практически не изменилась. Современные угломеры выглядят точно так же, как и те, что применялись древними инженерами Египта. Единственное, в наше время для изготовления таких инструментов используются другие материалы. Разумеется, и сфера применения у современных угломеров гораздо шире.

О конструкции угломера

Визуально рассматриваемый вид инструмента состоит из двух основных частей — это линейки, которые соединены друг с другом в одной точке. Это соединение является подвижным, и позволяет линейкам перемещаться на разное расстояние друг от друга. Именно за счет этого перемещения линеек относительно друг друга происходит измерение углов.

Чтобы узнать значение измеренного угла в градусах, на линейках находится градуированная шкала. Это шкала двух типов — линейная и скругленная. Линейная не играет роли в исчислении градусов, поэтому нужна только скругленная, которая находится на шарнирном соединении. Обычный угломер, способный измерять углы двух перпендикулярных поверхностей, изготавливается из разных материалов — пластик, металл, сталь, дерево. Встречаются также инструменты, имеющие фиксированную шкалу измерения на 90, 60, 45 и 30 градусов.

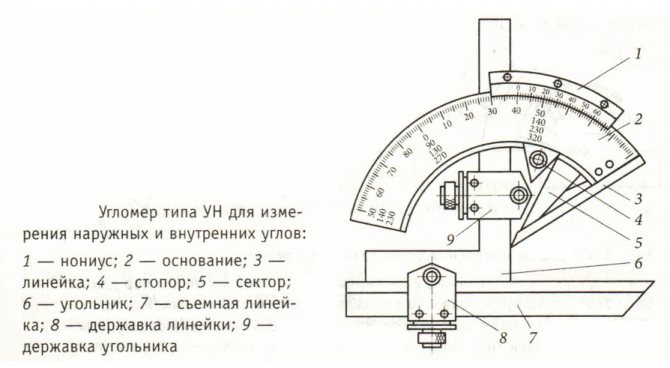

Угломер с нониусом

Это один из самых удобных видов инструмента. Нониусом называют устанавливаемую на угломере вспомогательную шкалу. Закрепляется этот небольшой по размерам дополнительный элемент над верхним краем дугообразного основания и во время работы остается неподвижным. Служит он для более точного определения количества долей деления на основной шкале. Принцип действия нониуса основан на том, что человеческий глаз гораздо точнее замечает совпадения делений, чем расположение одного из них между другими. Угломер механический, дополненный таким элементом, конечно же, гораздо более удобен в работе, чем обычный. К тому же и сами измерения с его использованием можно производить намного качественнее.

Угломер: разновидности и особенности их конструкций

Все угломеры, которые так или иначе используются в современном мире, можно разделить по назначению на семь видов. Каждый из них имеет свою, сугубо индивидуальную специализацию и, соответственно, особую конструкцию.

  • Угломер строительный. Применяется для производства монтажных, разметочных или проектных работ. Они могут различаться по габаритам и способу измерения углов – для проведения так называемых полевых работ, связанных с разметкой местности и закладкой фундамента, в большинстве случаев используется инженерный угломер под названием «тахеометр» (это разновидность оптических устройств), а для монтажа небольших конструкций применяется реечное устройство с измерительной шкалой. Основным отличием строительного угломера является длина обеих измерительных реек – как правило, она составляет не менее 0,5м.

    Угломер строительный фото

  • Слесарный угломер – его используют для производства тонких работ, отличающихся высокой точностью.
  • Плотницкий угломер. Сугубо приблизительное устройство, предназначенное для работы с деревом.
  • Горный угломер – используется маркшейдерами для измерения углов между удаленными на большое расстояние предметами на местности.
  • Астрономический угломер – его название говорит само за себя. Его точность остается вне конкуренции.
  • Мореходный угломер – используется для определения широты на морских и океанических просторах.
  • Артиллерийский угломер – монтируется на оружие и позволяет производить его точное наведение на цель.

И это только основные виды угломера, наиболее часто встречающиеся в нашем мире. Кроме них существует и масса других, менее используемых, но в тоже время незаменимых в своей области подобных приборов.

Виды угломера

Параметры выбора прибора

Где цифровой угломер используете Вы?

В монтажеВ чертежах

Сегодня угломеры выпускаются как с набором стандартных функций, так и с расширенным диапазоном возможностей.

Рассмотрим, какими параметрами должен обладать хороший прибор, прежде чем решиться на его покупку:

  • Достаточная длинна — прежде всего инструмент должен обладать этим параметром, и показатель этот начинается с 400 мм. Тогда его можно будет использовать для нанесения разметок. Конечно, для простых столярных работ пойдет и прибор в 250 мм. Для профессионального применения хорошо, если угломер будет обладать разметочной линейкой, лазером, уровнем и треугольником.
  • Показатели погрешности – обычно средним значением считается 0,1 градуса, бывает, что доходит и до 0,01 градуса, но это сугубо для профессиональных моделей. Для бытовых вполне некритично будет значение в 0,5 градуса.
  • Важен диапазон угла – не все модели способны развернуться на 220 градусов. Этот показатель всегда прописывают в инструкциях к прибору.
  • Уровень и лазер – чем профессиональней инструмент, тем шире его возможности. В дорогие модели угломеров встраивают пузырьковый или даже цифровой уровень, чтобы замеры были максимально точными. Лазер необходим, если работы проводятся на большом расстоянии, и просто так планку до другой стороны угла не дотянуть. К такому устройству можно даже докупить штатив, получится простенький нивелир.
  • Принцип выдачи замеров – в базовой модели для получения информации имеется дисплей, в более продвинутых их два, что удобнее. Профессиональные приборы могут оснащаться подсветкой, регулировкой данных на индикаторе (переворачиваются в зависимости от положения уровня в пространстве), звуковым сигналом контроля и способностью указывать сектор измерения.
  • Память – дорогие модели записывают результаты измерения, что отбрасывает необходимость их запоминать.
  • Питание цифрового угломера – разные модели используют батарейки типа АА, аккумуляторы, «таблетки». Чем больше часов работы, тем лучше. Будет нелишним наличие функции «спящего режима», чтобы не пришлось каждый раз включать/выключать прибор для экономии энергии.
  • Устойчивость к климатическим условиям также очень важна, если цифровой угломер будет применяться вне помещения. В целом тут стандартный показатель от -10 С до +50 С.
  • Удобство использования – вес должен быть допустимо небольшим, поскольку держать цифровой угломер придется в руках достаточно долго.

Как правильно измерять углы оптическим угломером

Оптический измеритель углов являет собой усовершенствованную модель, которая дополнена увеличительной лупой. Ее назначение для того, чтобы считывать полученные значения. Диапазон измерений составляет от 0 до 360 градусов, а на шкале представлены отметки, по которым отсчитываются градусы и доли минут. За счет большого количества рисок на шкале, прибор имеет оптическую линзу, благодаря которой можно с высокой точностью просчитать измеренное значение угла.

На приборе находятся регулировочные или настроечные винты, посредством которых происходит перемещение и фиксация опорной планки после установки измеренного значения. Одна шкала, которая определяет целое значение градусов, является неподвижной. Вторая шкала перемещается в зависимости от измеряемой поверхности. Целое значение градусов отсчитывается по отметке, совпадающей с нулевым значением на неподвижной шкале. Доли отсчитываются по дополнительным рискам на подвижной шкале.

Виды угломеров[ | ]

Угломеры Угломеры учебные

  • угломеры строительные — предназначены для выполнения строительных, монтажных, разметочных и проектных работ. Позволяет контролировать монтаж строительных элементов и установку строительного оборудования, проводить монтаж различных конструкций, которые состоят из наклонных элементов, располагающихся друг относительно друга под определённым углом. В строительстве для разметочных и строительных работ, наряду с угломером, используют отвес и уровень (ровень, юстимер).
  • угломеры плотника, столяра — предназначены для выполнения плотницких и столярных работ (могут быть с регулируемыми или фиксированными углами — угольник, треугольник, наугольник, ерунок).
  • угломеры слесарные — предназначены для выполнения слесарных работ.
  • угломеры топографа — предназначены для выполнения топографических работ.
  • угломеры ортопедические — предназначены для измерения углов движений в суставах, для определения кривизны оси конечности, позвоночника.
  • угломеры горные — приборы для измерения горизонтальных и вертикальных углов и расстояний в маркшейдерских съёмках, не требующих высокой точности.
  • угломеры учебные — угломеры с фиксированными углами (треугольники, угольники, с углами 45°/45°/90° и 30°/60°/90°) и угломерные инструменты (транспортиры, для измерения углов от 0° до 180°, с точностью 1°), бывают совмещены с линейкой, используются для измерения углов, для рисования многоугольников и для различных расчётов. Угломеры учебные бывают двух типов, большие — для классной доски и небольшие — для расчётов и рисования учащимися в тетрадях и альбомах.
  • угломеры инженерные (конструкторские) — высокоточные измерительные инструменты, которые используется для измерения углов (наружных и внутренних) конструкций и поверхностей, деталей, механизмов, зданий и сооружений, методом непосредственного контакта и/или удалённых объектов на недоступное расстояние (теодолитом).
  • угломеры астрономические — высокоточные измерительные инструменты, которые используется для измерения углов между поверхностью (горизонтом) Земли и удалённым объектом (например, солнцем) или между удалёнными объектами (например, звёздами), методом оптического измерения. Для этого могут использоваться телескопы, оснащённые угломерами.
  • угломеры мореходные (навигационные) — предназначены для определения географической широты (по таблицам, по измеренному углу светила) при дальних морских путешествиях. Для этого используются угломерные приборы, с использованием оптического метода измерения угла — секстанты, принцип работы этого прибора основан на том, что угол светила (солнца, луны, звёзд) над горизонтом в определённый день и время зависит ещё и от географической широты, на которой находится наблюдатель. Аналогичным угломером можно пользоваться даже на самолётах, для определения географической широты местонахождения самолёта.
  • угломеры артиллерийские — предназначены для установки артиллерийского орудия под необходимым углом.

По типу устройства угломеры бывают механические (простые и нониусные), фиксированных углов, оптические, маятниковые, электронные (цифровые) и лазерные (ротационные). Существуют также комбинированные электронные угломеры, с электронным уровнем и угломеры электронные с лазерным уровнем.

Угломеры отличаются по типу устройства, размерам и погрешностям. Важным параметром угломера являются пределы допускаемой погрешности при проведении измерений. Погрешность прибора зависит от назначения угломерного прибора и является специфицированным параметром.

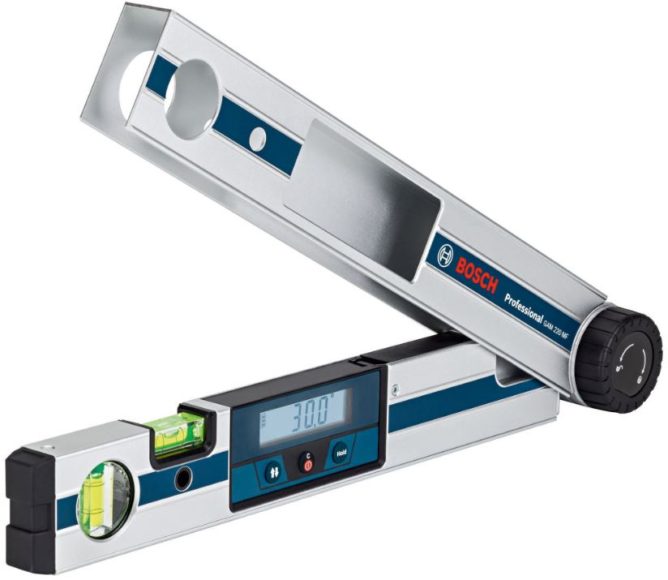

Электронные угломеры — их применение и надежность

Цифровые устройства пользуются популярностью, но не потому, что имеют высокую точность измерений, а за счет простоты и скорости снятия показаний. Их основное достоинство в том, что измерения проводятся автоматически, и выводятся на дисплей. Как пользоваться электронными угломерами, известно даже новичкам, так как это самый простой вид инструмента. Для этого нужно приложить опорные планки к перпендикулярным поверхностям, после чего снять готовые показания с ЖК-дисплея. Измерения выводятся с учетом десятых и сотых долей градусов, что зависит от класса точности прибора.

Главный недостаток электронных измерителей в том, что несмотря на заявленные значения производителями о низкой их погрешности, они сильно уступают механическим устройствам. Стоит отметить только, что далеко не все приборы имеют низкую точность, так как брендовые модели известных производителей доказывают свою точность на практике. Однако стоимость таких приборов в два раза выше обычных электронных угломеров из Китая. Покупать китайский прибор рационально только в случае, если не важна высокая точность данных. В противном случае лучше воспользоваться механическим устройством с нониусом.

Это интересно!Кроме большой погрешности, цифровые устройства имеют дополнительные недостатки, такие как необходимость постоянной замены батарейки, хранение в теплом и сухом помещении, а также недопущение механического воздействия.

Малки «Зубр»

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров — малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

Угломеры

Вначале немного информации об инструментах для измерения углов, чтобы было понятней, чем же выделяется данный конкретный угломер из всей их массы. Или вы можете сразу .

В любом инженерном и ремесленном деле измерение и построение углов – одна из важнейших операций. Даже для сборки простого ящика нужно выверить 90°, не говоря уж о более сложных конструкциях. Неудивительно, что существует куча различных инструментов для этих измерений. Один из самых древних и известных – это транспортир. С ним не понаслышке знаком каждый еще со школьных лет.

Но сам по себе транспортир больше чертежный инструмент. Измерять и наносить углы на материале им еще можно, а измерить, например, внутренний угол откосов им самим уже не получится.

Простым и известным столярным и слесарным инструментом для измерения и построения углов является малка.

В своем стандартном варианте малка лишь инструмент переноса углов – по эталонному углу или транспортиру фиксируется угол, который после этого можно наносить, сравнивать, мерить и т.д. По этой причине она обычно используется в паре с транспортиром. Более продвинутые малки могут иметь собственную шкалу для разметки и определения угла, а с современным развитием электроники появились даже электронные.

Исторический вариант простейшего угломера – это две линейки, объединенные общей осью. Эта конструкция и по сей день используется в большинстве электронных и механических угломеров. Существуют и другие, более сложные конструкции. Естественно, у всех есть свои особенности, достоинства и недостатки. Например, крайний правый на фото не способен измерять внутренние углы (на случай, если вы вдруг хотели купить подобный).

Самый важный показатель любого измерительного инструмента – это точность, не исключение и угломеры. Очевидно, что наибольшей точностью будут обладать угломеры, оснащенные нониусом или электроникой. Но сама по себе конструкция еще не вердикт, все зависит от производителя. Если вам нужна эталонная точность и качество, смотрите в сторону лидеров вроде Mitutoyo, Starrett. Главное не пугайтесь, узнав цену.

Из подручных средств простейший угломер можно сделать, взяв два полотна (или два куска) ножовки по металлу, и соединив их болтом через отверстие для крепления.

Все вышеперечисленные приспособления не устраивали меня либо функционалом, либо ценой, пока я не наткнулся на пластиковый угломер kwb. Международный действующий патент на него (US 4766675 A от 1988 года) принадлежит тайваньской компании CCKL. Creator International.

Все указанные варианты этого угломера полностью идентичны по конструкции и имеют достаточно положительные отзывы. На счет качества – не могу сказать, всех их в руках держать не доводилось. Возможно, он продается и под другими брендами. В любом случае, аналоги я озвучил для информации, чтобы вы могли выбрать любой из наиболее вам доступных.

Мой угломер в обзоре принадлежит немецкому маркетинговому брэнду kwb. Данная компания продает очень неплохой ручной инструмент и принадлежности, и имеет вполне достойную репутацию. Часть продукции производится в Германии, часть в Китае, часть еще где-то.

Маркетинговым брендом я называю компании, которые ничего (или почти ничего) не разрабатывают и не производят, а только продают под своим именем, заказывая продукцию у OEM производителей. Таких брендов сейчас очень много, в том числе российские Зубры, Skrab’ы, Stayer’ы и прочие. Само по себе это нормально, но очевидно, что компании фактически производящие свою продукцию заслуживают большего доверия.

Где и когда нужно пользоваться инструментом

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников. Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угольником.

Это интересно!Угольник применяется не только для выставления нужного угла, при котором будут соединяться детали или сооружаться конструкции, но еще и с целью проверки соответствия указанному значению. Именно поэтому прибором пользуются не только строители, но и специалисты во время проведения проверочных работ.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Принцип работы

Данный инструмент можно назвать электронным транспортиром за счет схожих с последним функций, а именно построения и измерения углов. Но основное и главное отличие угломера в том, что он может работать с любыми углами, причем с высокой точностью.

Прибор предназначен для таких работ, как:

  • Замеры в процессе монтажа.
  • Диагностика пространственных сетей.

Использовать инструмент достаточно просто – нужно приложить его корпусом к базовой стороне угла, а рабочую планку отвести к другой его стороне. При этом между угломером и поверхностью не должно быть зазоров. Все результаты после вычислений прибор выдает на дисплее. Можно измерить как внутренний, так и наружный угол.

Мнение эксперта
Торсунов Павел Максимович

Это только основные функции инструмента, но его также можно использовать для выноса заранее заданных значений угла, в качестве электронного уровня, для построения осей и других работ, связанных с замерами.

Как работает маятниковый угломер

Конструктивно прибор напоминает стрелочные часы, так как представлен он в виде круглого циферблата с нанесенной разметкой, имеющей шаг 1 градус. Особенность инструмента в том, что стрелка на циферблате всегда имеет строго вертикальное положение, и работает по принципу маятника. Прибор имеет две градуированные в градусах шкалы красного и черного цвета.

Теперь разберемся, как правильно пользоваться маятниковым угломером. Для этого нужно выполнить следующие действия:

Главная особенность прибора в том, что он позволяет измерить угол поверхности без использования дополнительной плоскости, как это свойственно для механических устройств. Недостаток маятникового угломера — это склонность к механическому повреждению. Чтобы исключить такие последствия, нужно аккуратно пользоваться прибором, и хранить его в специальном кейсе.

Выбор угломера или что надо знать перед покупкой

На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:

Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.

Источник

Механический измеритель углов – что это?

Привычным и доступным пока что считается механический прибор. Такой угломер универсальный, потому что позволяет приладить его практически к любой поверхности и снять показания внешнего и внутреннего угла. Бывает оптического типа и нониусного. Второй более распространен и удобен для контактного измерения. Нониус – это вспомогательная уточняющая шкала, которая комбинируется с основной и повышает точность значения на порядки. Ее роль может быть вам знакома из обращения со штангенциркулем, механическим микрометром и другими механическими измерительными приборами.

При покупке прибора важно поинтересоваться, по какому нормативному документу (стандарту) изготавливался товар, потому что критическим параметром будет точность, а если нет никакого регламентирующего документа для ее проверки и настройки, то ваши измерения могут быть далеки от истины. Поэтому лучше всего избегать китайских производителей, которые редко настолько серьезно подходят к калибровке, но зато дешевле любых российских или европейских аналогов

Механические виды приборов обладают самым замысловатым строением. Нониусный тип включает в себя следующие узлы: корпус, к которому прикреплен диск с помощью гайки, основание с основной шкалой и нониусом, а также имеется линейка и хвостовик, передвигающийся по ней в процессе фиксирования значения углов. Оптический вид состоит из корпуса, в котором находится диск со шкалой, к нему прикреплена неподвижная линейка, а на диске установлена лупа, подвижная линейка и ее рычаг. Под диском есть пластинка с указателем, который видим через окуляр. Вся эта система приводится в движение, потом фиксируется в выбранном месте, а через лупу снимается показание.

Популярные угломеры 2021 предназначенные для узкой специализации

Кроме строительства угломеры применяются во многих других специальностях, где имеет значение точность сведения плоскостей. Измерения данными устройствами важны в столярном и плотницком деле, ведь отклонения в соосности их изделий могут привести не только к проблемам в эксплуатации, но и бытовому травматизму. Кроме этого угломеры применяют медики, топографы и даже астрономы.

Однако в данной ситуации узкие специалисты используют приборы иного конструктивного исполнения. Для техники их измерений нет необходимости использовать многофункциональное оборудование. Зато требования к точности сопоставления углов у этой группы профессионалов значительно выше. По этой причине они используют в работе приспособления не связанные конструктивно с уклономерами. Такие устройства разделяют на несколько групп:

Нониусный прибор

Измерительное устройство прикладывают к плоскости в месте, где необходимо измерить нужный угол, при этом линейка и корпус прибора накладываются на стороны угла. Далее необходимо произвести подсчет градусов, расположенных на основной шкале, до точки соприкосновения с нулем на поле нониуса, чтобы определить градусы. Затем, продвигаясь по шкале нониуса, находят деление, совпадающее с нужной отметкой на основной шкале, выстраивая его в общую прямую линию, чтобы определить минуты.

Оптический прибор

Здесь имеется подвижная линейка, которую необходимо перемещать таким образом, чтобы она образовала необходимый угол с неподвижной частью. После этого фиксируют специальное кольцо, которое используется для зажима. Далее необходимо учесть, что как диск, так и лупа устройства зависят в построении от подвижного элемента, а, следовательно, по ним определяется нужное положение. Сквозь лупу наблюдают перемещения разметки диска, совмещая ее с меткой на пластине, после чего снимают показания прибора.

Электронный угломер

Это прибор, обладающий цифровой индикацией, необходимой в измерении углов. Для удобства каждое плечо приспособления снабдили разметкой, позволяющей устанавливать точное значение для отметок на контактных плоскостях. Электронное устройство угломера имеет специальные функции, позволяющие осуществлять как сброс, так и заморозку полученных результатов, что добавляет удобства в работе. При этом точность прибора находится на достаточно высокой отметке, погрешность составляет всего 0.3о (градуса).

Стрелочный угломер

Так называют угломер-квадрант, оборудованный удлиненной направляющей, на которую нанесена шкала. Такое приспособление нашло применение при раскрое плит большого размера. Его используют для измерения, как внутренних, так и наружных углов с 0 до 180о (градусов). Изготавливают такие устройства из нержавейки или обычной стали с антикоррозийным покрытием.

Вывод

Цифровой угломер, в первую очередь – точный прибор, поэтому при его выборе нужно ориентироваться на то, какой уровень точности необходим. Если это простые бытовые работы, то подойдет недорогой инструмент с погрешностью в 0,5 градусов. В случае, если проводятся работы по строительству или связанные с точными расчетами – лучше потратиться, но купить профессиональный инструмент, с которым гарантированно не придется заниматься бесконечной переделкой.
