Какими трубами подключать алюминиевые радиаторы

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

На это в СНиП по установке теплового оборудования есть четкая инструкция:

• Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
• Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
• Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

• Имеют четыре точки возможного подключения – две верхние и две нижние;
• Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.

Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

• В процессе создания новых сетей отопления;
• При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
• В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.

https://youtube.com/watch?v=y9a35JHa0TM

Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.

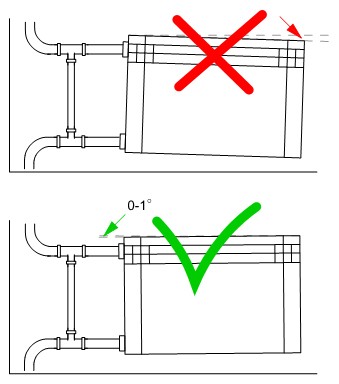

Мы говорим именно о том, что указано на данном рисунке

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Особенности конструкции радиатора отопления

Обустраивая теплоснабжение в жилом помещении, очень важно учитывать технические характеристики батарей отопления и особенности их конструкций. Выбирая в качестве нагревательного оборудования секционные радиаторы, существует возможность впоследствии увеличить обогреваемую ими площадь, добавив желаемое количество секций, а при монтаже панельной батареи сделать это будет нельзя

Кроме того, секционное устройство радиатора позволит не только регулировать объем производимого тепла, но и сделает возможным быструю замену неисправной секции без остановки работы всей системы.

Принцип работы батареи отопления также основывается на учете такого важного фактора, как межосевое расстояние, определяемого как вертикальная длина промежутка между центрами труб отвода и подвода. Крайне важно помнить об этом параметре в том случае, когда выполняется замена батареи или разводки труб

Не менее важно помнить и о таком критерии, как диаметр установленных труб. В том случае, если этот параметр будет недостаточно большим, есть риск засорения приборов отопления. Обусловлено это тем, что в теплоносителе зачастую встречаются разные вредные примеси наподобие песка, ржавчины и пр. Оседая на внутренней поверхности труб, эти вещества могут не только снизить производительность работы системы отопления, но и привести к ее полной поломке.

Поэтому подходить к выбору отопительного прибора следует очень внимательно. При необходимости всегда можно изучить различные фото нагревательных аппаратов, которые обычно есть в наличии у поставщиков данного оборудования.

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

• Ввернуть прилагающиеся заглушки и пробки.
• Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
• Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх. Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны

Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

• Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
• Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
• Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
• Провести опрессовку системы.

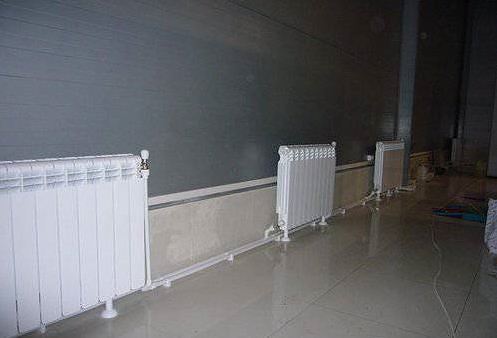

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Источник

Разборка и сборка алюминиевого радиатора своими руками

Прежде чем разобрать батарею, нужно определить, материал центральной части. Если медная – существует риск деформации торцов у горизонтальных трубок. Повреждение нарушит герметичность радиатора.

Для предупреждения повреждения сердцевины, нужны два ниппельных ключа. После срыва соединительных гаек, нужно работать ими одновременно. Если второго ключа нет, допустимо поворачивать по отдельности, максимум на один оборот.

Отключение от сети отопления

Прежде чем приступить к разборке радиатора от сети отопления, необходимо посмотреть, есть ли отсечные краны. Если нет – не получится избежать приглашения работника ЖКХ для отключения стояка. В отопительный сезон, после перекрытия стояка, требуется выждать некоторое время, горячая вода должна остыть. Теплоноситель сливают, начинают убирать секции. После завершения демонтажа, поверхность радиатора промывается проточной водой.

Как разобрать и собрать батарею

Снимать алюминиевые батареи нужно в таких ситуациях:

• полная замена системы;
• наращивание или снятие секций;
• устранение протеканий.

Все действия реализуются в следующей последовательности:

Сброс теплоносителя из системы
Когда разбор проводится в отопительный сезон, важно выждать время для остывания теплоносителя.
Откручивание муфты гаечным ключом – она соединяет шланг между батареей и трубой отопления.
После отключения батареи, ее освобождают от остатков воды, кладут на ровную поверхность передней стороной вверх.
Снятие фильтра, промывка. Важно сделать незамедлительно, грязь начинает застывать, убрать ее вскоре станет невозможно.
Разбор по секциям
Секции соединены ниппель гайками. Для снятия требуется специальный ключ, гайки проворачивают против часовой стрелки

Важно делать работу осторожно, иначе сформируется перекос.

После разбора детали промываются, собираются в той же последовательности.

Процесс разборки

Для купирования течи в алюминиевом радиаторе, нужен раствор эпоксидной смолы с небольшим количеством бронзового порошка. Работать со смесью потребуется быстро – застывание происходит за несколько минут, поэтому место протечки заранее зачищается и готовится.

Как собрать алюминиевый радиатор

Радиатор собирают в обратном порядке. Секции выкладывают на ровную поверхность. Когда батарея не новая, откручивается торцевая заглушка, кран Маевского.

Прежде чем начинать установку, нужно проверить резьбу, пазы, чтобы они были в рабочем состоянии, не было сколов, перепадов. На установленных секциях прогоняется резьба – вкручивается и выкручивается ниппель. Иногда, под слоем краски, перед резьбой располагается прокладка. Торец протирается мелкой наждачкой, при обнаружении прокладки, ее срезают острым лезвием или ножом.

Алюминиевая батарея в разрезе

Прежде чем наращивать секции, торцы зачищаются до гладкости, важно снять заводскую краску. Под воздействием воды, краска начнет слоиться, трескаться, в микротрещины будет сочиться вода, независимо от состояния прокладок

Зачистка дает гарантии бесперебойной эксплуатации системы.

Для улучшения герметичности, торцы дополнительно обезжиривают, например, бензином. То же проделывают с прокладками – моют мыльным раствором. При заполнении системы водой, обезжиривание необязательно. Для систем на антифризе проводить работу нужно в обязательном порядке. Антифризы отличаются хорошей текучестью, просачиваются в микротрещины. Сборку начинают после полного высыхания.

Последовательность работ:

1. Ниппель гайки наживляют на половину оборота. На ниппель сверху одевают термостойкие паронитовые или силиконовые прокладки для герметизации стыков.
2. Взять секцию, плотно приставить к гайкам, проверив плотность стыковки.
3. Ключ вставляется в верхнее отверстие, закручивается на 1 — 2 оборота. Крутить нужно руками.
4. Сделать то же для нижнего отверстия, повторить поочередно несколько оборотов, притягивая одновременно 2 гайки.
5. После ручной стяжки, допустимо воспользоваться рычагом – в два этапа на каждом из ниппелей. Не нужно прикладывать чрезмерных усилий, чтобы не сорвать резьбу, алюминий податливый металл.
6. Когда секция собрана, на неиспользованные отверстия накручиваются заглушки с одной стороны, и кран Маевского с другой. Кран помогает спускать воздух из системы.

Конструкция и устройство радиатора отопления

Оборудование отопления в жилище во многом зависит от того, какие приборы будут эксплуатироваться для этой цели. Сегодня наибольшей популярностью обладают отопительные радиаторы. Эти механизмы компактны, устройство радиатора отопления простое, они удобны в монтаже и не отличаются особой сложностью в обслуживании.

Устройство батареи отопления может быть как секционным, то есть состоять из нескольких секций, так и панельным. Основу этих изделий составляют, как правило, различные металлы, такие как чугун, сталь, а также различного рода сплавы. Установить такую батарею можно в любом помещении, не нарушив его интерьера, так как в настоящее время существует широкое разнообразие моделей, отличающихся как по своим техническим характеристикам, так и внешним видом.

О том, как работает радиатор отопления и какие есть разновидности этого прибора, далее и пойдет речь.

Нормы установки алюминиевых радиаторов отопления

Монтаж радиаторов отопления лучше всего доверить профессионалам. Так можно будет избежать негативных последствий самостоятельного монтажа и поломки системы.

При установке следует руководствоваться действующими СНИПами:

• расстояние от радиаторов до стены 2 -5 см;
• расстояние от пола до радиатора 10 -12 см.;
• расстояние до подоконника 10 см.

Крепятся алюминиевые радиаторы на стену при помощи кронштейнов, входящих в комплект.

Предварительно в местах предполагаемой установки пробуривают перфоратором отверстия и забиваются распорные дюбеля. Прибор следует крепить надежно, исключив возможность его провисания и наклонения.

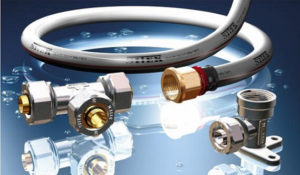

Трубы в отоплении являются своеобразными кровеносными сосудами всей системы. Поэтому к их выбору следует подходить ответственно и исходя из условий их последующей эксплуатации. Их можно разделить на:

• стальные;
• трубы из полипропилена;
• трубы из металлопласта;
• медные трубы.

Основными достоинствами стальных труб являются долговечность, устойчивость к гидроударам, скачкам давления. Однако стальные трубы сложно монтировать, они быстро засоряются и подвержены коррозии.

Трубы из полипропилена заняли хорошую позицию в применении. Они не подвержены коррозии, не засоряются, их химический состав не меняется со временем, их срок службы достигает 50 лет.

В отоплении применяют армированные полипропиленовые трубы. Для их сварки используют специальный сварочный аппарат, поэтому прокладку всей системы можно завершить достаточно быстро. С экономической точки зрения это самый выгодный вариант.

Металлопластиковые трубы также широко используются. Они отличаются большим сроком службы, пластичны и легко гнутся при монтаже.

Медные трубы являются превосходным материалом для отопления. У них самый высокий срок эксплуатации. Они не подвержены ни коррозии, ни засорениям и прекрасно проводят тепло. Однако стоимость медных труб очень высока, поэтому они используются не столь часто и к их выбору подходят взвесив все за и против.

В последнее время производители современных радиаторов из алюминия при их покупке стали прикладывать готовые наборы для подключения размером 1/2 и 3/4 дюйма. В них входят: переходники с правой и левой резьбой по 2 штуки, спускник воздуха, пробка, а также кронштейны и дюбеля для крепления радиатора. Все пробки и переходники имеют шестигранные стороны для возможности их удержания гаечным ключом.

Бывает, что подключив систему отопления, мы не получаем желаемого тепла. Рассмотрим, что может стать преградой в отоплении помещений:

расположение радиаторов — при установке важно руководствоваться СНИПами;
трубы в системе отопления — важно использовать трубы, рассчитанные на соответствующее давление и предназначенные для отопления.

Внимание! Нельзя использовать водопроводные трубы для отопления.

• фурнитура для радиаторов — необходимо установить терморегуляторы на каждый радиатор, так можно управлять температурой в доме;
• плотные шторы, закрывающие радиатор.

Как разобрать алюминиевую батарею?

Иногда возникают ситуации, когда нужно разобрать батарею. Например, необходимо добавить дополнительные секции к радиатору либо заменить одну из секций, которая дала течь. В любом случае, надо знать, как разобрать алюминиевый радиатор отопления правильно.

Алгоритм разбора батареи:

1. провести демонтаж радиатора. Для этого следует предварительно перекрыть поступление теплоносителя в систему. Резьбовое соединение раскручивается при помощи гаечного ключа;
2. снять радиатор и положить его на пол вверх лицевой стороной;
3. разобрать устройство на отдельные секции. Отсоединить секции можно, используя радиаторный ключ. Вставить его в пазы ниппель-гайки верхнего отверстия и сделать несколько оборотов против часовой стрелки. То же самое проделать с нижним отверстием. Секция отсоединена.

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock). Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Сборка и разборка радиаторов из любого материала происходит по одному сценарию. Разный может быть только вес, да еще некоторые специфические характеристики металлов (хрупкость чугуна, например).

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Материалы:

• комплект батарей нужного размера;
• уплотнитель (лен или лента ФУМ);
• фурнитура (заглушки, тройники);
• кран Маевского;
• терморегулятор;
• крепежные элементы (кронштейны).

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.
