Для чего нужен и как выбрать доводчик для калитки

Требования при эксплуатации

Наравне с подбором правильной модели, важным фактором, влияющим на продолжительность работы устройства, является правильность его эксплуатации

Повышенное внимание следует уделить правильной установке калитки. Доводчик для калитки должен соотноситься с весом и размерами дверцы

Во избежание частых поломок запрещается:

1. Открывать и закрывать ворота без необходимости по многу раз;
2. Воздействовать на калитку усилием для ее более быстрого закрытия;
3. Использовать подручные предметы вместо фиксатора.

Правильное петельное соединение играет определяющую роль в надлежащей работе

Вот все самые основные требования, выполнение которых позволит устройству прослужить предусмотренный производителем срок.

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

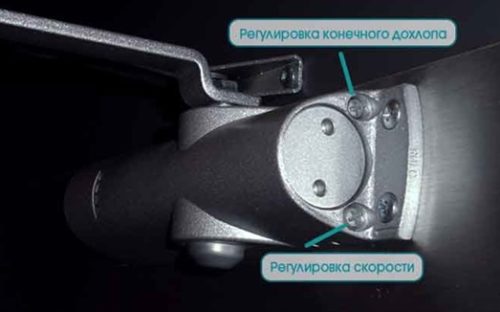

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Крышка доводчика снимается одним движением

Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

1. На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.

   Винт крепления находится в нижней части доводчика

2. Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.

   При нажатии на винт тяга поднимается

3. Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.

   Нужно убедиться, что тяга расположена параллельно каналу

Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Порядок крепления тяги к скользящему каналу

Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Винт регулировки скорости закрывания двери

Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Регулировка винта «L»

Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Винт в боковой части доводчика регулирует усилие закрывания

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

После завершения регулировки крышка устанавливается на место

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Регулировка усилия дверного доводчика

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

   Регулировка дверного доводчика фото

2. Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.

3. Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

   Регулировка доводчиков дверей фото

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Основные неисправности и способы их устранения

Наиболее распространенными поломками доводчика двери являются:

• утечка масла из рабочего механизма;
• деформация, надлом рычажного механизма, присоединяющегося к корпусу доводчика;
• поломка, искривление крепежных элементов;
• некорректная регулировка работы механизма.

Утечка масла

Основным рабочим элементом доводчика является пружина, которая размещена в специальном герметичном корпусе, заполненном маслом. Если в корпусе будет недостаточный уровень смазочного материала, то пружина будет срабатывать с высокой скоростью, что приведет к резкому захлопыванию двери.

Внутреннее устройство дверного доводчика

Если из корпуса дверного доводчика вытекло масло, то есть обнаружены масляные следы или наблюдается некорректная работа устройства, необходимо:

1. снять доводчик;
2. внимательно осмотреть корпус устройства. Если трещина, через которую выходит смазочное масло, небольших размеров, то для ее ликвидации можно воспользоваться обычным герметиком. Если трещина велика, то доводчик подлежит замене;

Вещество для устранения трещины

1. если трещину удалось устранить, то производится дозаправка корпуса доводчика смазочным материалом. Для этого выкручиваются регулировочные винты, находящиеся на торцевой части корпуса, и при помощи шприца или пипетки вводится масло.

Место расположения винтов регулировки доводчика

Неисправности рычажного механизма

Как устранить неисправности штанги доводчика своими руками? В первую очередь необходимо выяснить вид поломки. Это может быть:

1. появление трещины, которая приводит к некорректной работе. Устранить трещину на штанге можно при помощи герметика (если она небольших размеров) или при помощи сварки. После заделки трещины рекомендуется тщательно зачистить обработанное место и покрыть любым антикоррозийным составом;
2. деформация рычага. Такая проблема чаще всего возникает в результате неправильной эксплуатации или чрезмерной нагрузки на доводчик. Если устройство изготовлено из материала, поддающегося правке, то при помощи молотка рычажному механизму придается правильная форма. Если для изготовления тяги доводчика применен высокопрочный материал (например, для уличных механизмов), то рычажная штанга подлежит замене;

1. перелом рычага. Устранить проблему можно исключительно заменой устройства.

Полный выход из строя рычажного механизма доводчика

Замена крепежей

Если не работает доводчик двери из-за ослабления или порчи крепежных болтов, используемых при установке устройства, то проблема решается в кратчайшие сроки обычной заменой фиксирующих элементов. Главное – правильно подобрать болты для крепления доводчика.

Подбор осуществляется по следующим параметрам:

Основные параметры крепежного элемента

Регулировка доводчика

Как отремонтировать доводчик, если при визуальном осмотре устройства не выявлено никаких трещин, изгибов и так далее?

Ремонт дверного доводчика в этой ситуации заключается в корректной регулировке устройства. Стандартный доводчик позволяет регулировать:

• скорость закрывания двери до момента окончательного дохлопа;
• скорость дохлопа.

Для регулировки используются специальные винты, которые, как правило, располагаются на торцевой части корпуса доводчика или под декоративной накладкой. Для проведения операции потребуется простая отвертка, при помощи которой и происходит вращение винтов.

Устранение неисправностей методом регулировки

Подробнее о процессе регулировки доводчика двери можно посмотреть на видео.

Производить перенастройку доводчика рекомендуется 1 раз в полгода, ведь на условия работы устройства сильно влияет такой фактор, как температура окружающей среды. В холодное время года доводчик работает медленнее из-за того, масло в корпусе устройства густеет, и наоборот.

Варианты доводчиков

Уличный доводчик должен отвечать следующим требованиям:

1. Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
2. Возможность установки направо и налево открывающуюся створку двери.
3. Должен обеспечивать комфортный угол открывания не менее 90°.
4. Работа механики обеспечивает силу закрытия двери не менее 50 Н.
5. Изделие не должно быть большим, комфортно размещаться в месте установки.

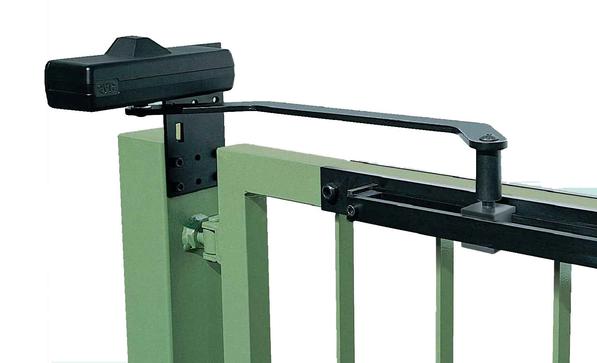

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Гидравлические

Рабочей жидкостью этой системы представлено масло. При закрывании створки калитки поршнем сжимается пружина, и масло перемещается из одной камеры в другую.

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

1. Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
2. Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
3. Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

Виды устройств

В зависимости от места расположения, доводчики бывают:

• скрытые;
• напольные;
• верхние.

Потайной механизм стоит дорого и сложен в установке. Он располагается в полотне или в дверной коробке. Скрытый доводчик отличается высокой надежностью и долгим сроком службы. Его просто отрегулировать, несмотря на то, что он незаметен в закрытом положении двери. Принцип работы основан на кулачковом механизме.

Напольные конструкции устанавливаются под дверью. При этом вертикальная ось вращения и выходной шток должны находиться в одной проекции. Это делается на этапе проектирования. На заранее смонтированную дверь такой доводчик нельзя поставить.

Стандартные механизмы автоматического закрывания располагаются на верхней перекладине дверной рамы и бывают:

• со скользящей тягой;
• с двухзвенным рычагом.

Плюсы классических механизмов:

• надежность;
• низкая стоимость;
• легкая установка;
• доступная настройка.

Монтаж зависит от направления открывания двери.

Устройства со скользящей тягой позволяют двери открываться до определенного угла. Это возможно благодаря ограничителю из эластичного материала. Дополнительно настраивается фиксация двери в открытом положении.

Пневматический доводчик

Пневматический доводчик состоит из пружины и двух отделов: воздушного и вакуумного. Принцип действия заключается в создании давления при переходе воздуха из одного отдела в другой. Оно оказывает сопротивление пружине, которая плавно сжимается и закрывает дверь. Благодаря этому полотно медленно смыкается с коробкой.

Преимущества пневматического механизма:

• работает в большом диапазоне температур;
• не требует регулировки;
• не выходит из строя, если дверь долго находится в открытом положении;
• выдерживает тяжелые конструкции;
• долговечный.

Минусом данной модели выступает непривлекательный облик и высокая цена, если полотно отличается большим весом.

Гидравлический доводчик

В гидравлическом доводчике есть возможность ручной настройки силы натяжения пружины. Принцип работы заключается в перекачке жидкости при помощи поршня. Когда створка открывается, сопротивление отсутствует. При самостоятельном закрывании клапан мешает свободному оттоку. Это обеспечивает плавный ход полотна. При помощи винтов можно установить необходимую скорость. В идеале на полное закрытие не должно уходить более 5-6 секунд.

Гидравлическая система чувствительна к перепадам температур. В холодное время года необходимо менять положение винтов из-за смены показателей вязкости вещества.

Установка и регулировка

Доводчики изготавливаются из высококачественной стали. Они не требуют постоянно повторяющихся настроек. Но если какой-либо узел вышел из строя, то ремонт его в домашних условиях практически невозможен. При соблюдении всех правила установки они могут прослужить достаточно долго.

В первую очередь сама калитка должна быть надёжной, исправно открываться и закрываться. Нельзя допускать её перекоса или шаткости петель. Для установки возвратного устройства необходимо использовать надёжный крепёж.

На калиточных дверях нельзя устанавливать доводчики, предназначенные для эксплуатации внутри помещения. Монтаж доводчика на калитку может выполнить каждый внимательный и аккуратный хозяин, притом независимо от того, она деревянная, металлопластиковая или металлическая. Они производятся для открывания двери в любом направлении, но чтобы избежать вандализма и кражи, устройство размещают на внутренней стороне створки, обращённой к дому. Начинают с разметки опорной стойки и калиточной дверцы в закрытом положении.

Прикрепляется доводчик в соответствии с инструкцией, которая входит в комплектацию покупки. Домашнего умельца может не удовлетворить прилагаемый крепёжный материал, и он сам находит более прочный и надёжный. После установки следует отрегулировать скорость движения створки. Большинство моделей имеют регулировочные винты, выкручивая или вкручивая которые можно достичь желаемой жёсткости закрытия калитки.

При выходе или входе иногда возникает потребность открыть калитку на длительное время. Для этого многие возвратные устройства снабжены специальной кнопкой, позволяющей блокировать створку открытой или закрытой. В видео показана работа доводчика.

источник

Общие правила монтажа

Доводчик на уличную дверь необходимо выбрать с учетом условий, в которых он будет эксплуатироваться. Механизм для уличного применения должен быть морозостойким, устойчивым к обильным осадкам, а также соответствовать весу дверцы. При покупке устройства правильным будет обратиться за консультацией к специалисту — менеджеру отдела продаж. Установить доводчик на калитку под силу каждому желающему. Процесс монтажа нельзя назвать сложным, но он требует внимательности и аккуратности.

Общие правила монтажа доводчика:

1. Крепежные элементы выбираются с учетом силы, прилагаемой для открывания калитки. Чем больше нагрузка при открывании створки, тем большая приходится нагрузка на крепежи.

   Если в комплекте с изделием идут не очень мощные саморезы, их следует заменить на более крепкие.

2. Доводчик для калиток должен соответствовать классу назначения, так, например, нельзя использовать для уличного применения механизмы, предназначенные для использования внутри помещений.
3. После установки изделия его необходимо отрегулировать в соответствии с прилагаемой в комплекте инструкцией. Регулируют доводчик при помощи обычной отвертки.
4. Некоторые доводчики имеют функцию фиксации, что требует настройки этой функции (точки фиксации) для открытой двери. Для этих целей на рычаге затягивают гайку, которая и обеспечивает удержание створки.

В комплекте с доводчиком прилагается шаблон, который прикладывается в соответствующем месте перекладины. По разметкам на шаблоне проводится крепление механизма.
