Устройство дымохода в бане для дровяной печи

Правила монтажа дымохода

Правила монтажа дымохода

Итак, чтобы Ваш дымоход мог служить Вам долгие годы, Вы должны правильно его установить. Во первых, необходимо правильно выбрать место, где будет проложен будущий дымоход. Стоит понимать, что раскаленная поверхность не должна каким-либо образом контактировать с легко воспламеняющимися материалами, которые легко могут вспыхнуть. Как показывает практика, для начала пожара достаточно лишь облицовочного материала, который был положен поверх каменной стены.

Более того, желательно выбирать место для дымохода таким образом, чтобы не было необходимости огибать несущие опоры здания. Так, например, нередко приходится выполнять не нужные повороты, когда дымоход находится под несущей конструкцией кровли. Кроме того, общее количество поворотов строго ограничено – их общее количество не может быть более трех. Если данное правило будет нарушено, то во внутреннем пространстве трубы не будет создаваться требуемая тяга.

Обязательно необходимо соблюсти минимальное расстояние от трубы до горючих материалов. Оно должно составлять как минимум 50 см для стальных и каменных дымоходов. Даже в тех случаях, когда Вы изолируете их с помощью негорючих материалов, расстояние не может быть менее 38 см.

Редко какой строитель обращает внимание на общую длину дымохода. Как показывает практика, необходимо правильно подбирать расстояние от поверхности кровли до верхнего края трубы, чтобы он попадал в «ветреную зону»

Благодаря высокой скорости воздушных потоков в трубе создается пониженное давление, которое «выталкивает» дым и продукты горения наружу. Если в расчетах будут допущены ошибки, то воздушные массы будут застаиваться в трубе, что приведет к появлению осадка и конденсата.

В каменных и кирпичных дымоходах практически всегда устанавливают лист стали нержавеющей, которая защищает натуральный материал от разрушительного действия химических веществ, которые содержатся в топливе. Многие специалисты отмечают, что установка данного листа значительно облегчает процесс очистки дымохода в будущем.

Данная процедура обычно проводится один раз в несколько лет или по мере снижения тяги в дымоходе. При неправильном проектировании и строительстве дымохода она может вызывать значительные трудности. Известны случаи, когда невозможно было очистить дымоход из-за его конструктивных особенностей, что приводило дымоход в абсолютную негодность. Придерживайтесь технологического процесса, чтобы исключить вероятность подобного исхода!

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

• Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
• Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

• После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
• Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

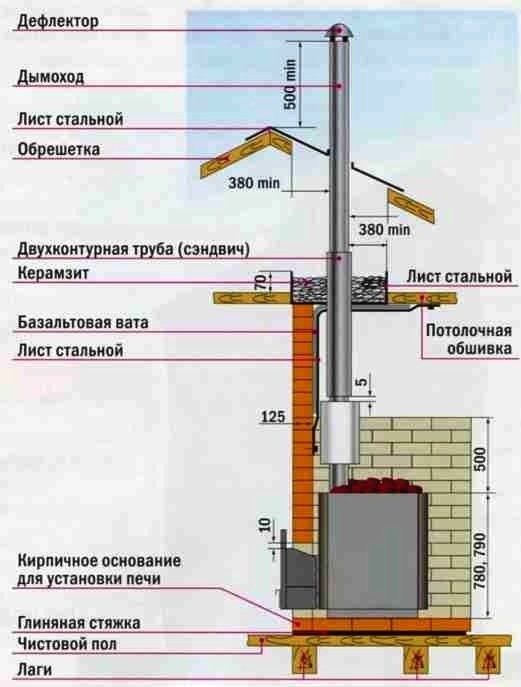

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

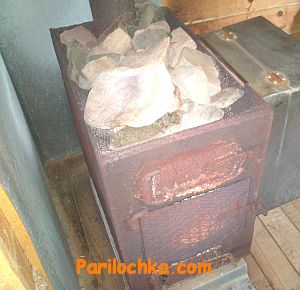

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Чистка и уход

Основная работа – выполнение чистки внутренних поверхностей от сажи. При первом снижении уровня тяги потребуется незамедлительно прочистить каналы от налипшей сажи. Такую работу для профилактики проводят не реже 1 раза в 30 дней.

Работа несложная. Для прочистки пропустим сверху тросик или проволоку. Внизу привязываем металлический ершик по диаметру трубы и протягиваем его по всей длине. Можно привязать к тросу гирю и чистить сажу сверху, опуская тяжелую болванку. После проведения работ потребуется генеральная уборка парной, поэтому лучше закрыть полки полиэтиленом и вынести легкие вещи.

Народ использует несколько других способов очистки. Зимой, скатав снежок по внутреннему размеру трубы, его опускают в трубу и он, опускаясь, будет счищать сажу со стенок. Самый простой и действенный способ – спалить в печи закладку осиновых дров. Осина выделяет влагу, которая оседая на слой сажи, будет вызывать ее обрушение.

Можно установить мощный вентилятор и направить поток воздуха в трубу. Только не забудьте предупредить соседей о вашей операции. В противном случае неприятности и стирка соседских вещей вам гарантирована.

Как устроен дымоход в дровяной печи для бани

Условно конструкцию можно распределить по 9 направлениям:

1. Если начинать с нижней части, то первым приходится сама печь. Благодаря ей нагревается вода, которая находится внутри.
2. Панель из минерита — защищает стены от горючих материалов.
3. Конвектор. Отбирает тепло из дымохода.
4. Шибер — регулирует тягу.
5. Адаптер стартовый. Обеспечивает переход в сэндвичи.
6. Потолочно проходной узел.
7. Дымоход сэндвич. Предотвращает попадание конденсата и снабжает дополнительной тепловой защитой.
8. Мастер-флеш — Герметизирует проход через крышу.
9. Оголовок — считается завершающим элементом.

Каким должен быть диаметр дымохода для банной печи

Конечно же, названный параметр должен быть правильно определён.  Если он будет больше, то дым, что по нему поднимается, подвергается быстрому остыванию. А это способствует образованию конденсата. Обычно такую информацию преподносят в инструкциях к устройству. Однако бывает, что её нет, и приходится соображать самому. Следующие аспекты вам в этом помогут. Показатель напрямую зависит как от мощности, так и от массы изделия.

Если же придерживаться стандартным пропорциям, то получаем следующие показатели:

• При мощности до 3, 5 кВт диаметр = 140*140 мм.
• 3, 5 — 5, 2 кВт — 140*200 мм.
• 5, 2 – 7, 2 кВт — 140*240 мм.

Дымоход из кирпича

При устройстве дымохода должен применяться печной огнеупорный кирпич, укладываемый на раствор из специальных жаростойких смесей, либо с применением обычного глиняно-песчаного раствора, что является более экономичным вариантом, практически не проигрывающим в качестве конструкции.

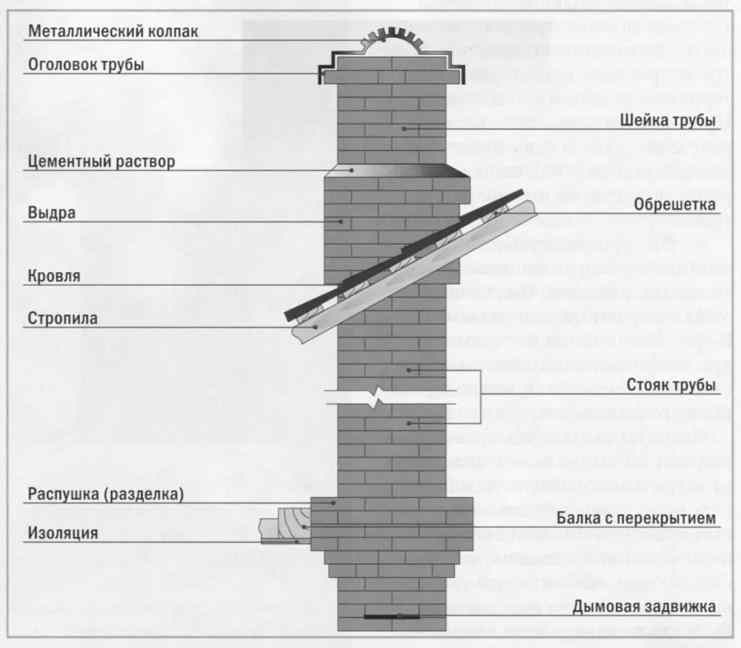

Устройство кирпичного дымохода

• Надсадная труба, устанавливаемая на печи. В ней оборудуется задвижка для регулирования потока дыма. Кладка осуществляется с обязательной специальной перевязкой кирпичей.
• Распушка. Начинается за 5-6 рядов кирпича до перекрытия. Сечение дымохода остается неизменным, а снаружи он становится шире на 25-40 см.
• Стояк. Часть кирпичного дымохода, проходящая через чердак.
• Выдра. Расширение дымохода после выхода на кровлю, препятствующее попаданию осадков в места стыка дымохода и кровли.
• Шейка. Размеры аналогичны основному дымоходу. На нее устанавливается зонтик.

Выбор дымохода для бани: критерии

Выбор дымохода для бани это довольно серьезное мероприятие. Можно с долей уверенности сказать, что выбрать печь гораздо проще. Рынок печного оборудования представлен широким ассортиментом товаров, поэтому выбор печи не представит особой трудности. Дымоход — это отдельный компонент, законченная система, к которой предъявляются повышенные требования.

Если к обустройству дымохода отнестись без должной ответственности, то в дымовом канале может возникнуть отсутствие разреженности или как, говорят в народе, обратная тяга. Которая будет препятствовать удалению продуктов сгорания в результате произойдёт задымление, которое, в свою очередь, может стать причиной возгорания и пожара. Поэтому безопасность вашего строения, да и эффективная работа печного оборудования напрямую зависит от того насколько грамотно изготовлен и смонтирован дымоход. В нынешнее время дымоходы изготавливают бетонными, керамическими, стальными, кирпичными и даже  из стекла.

Дымоход должен отличаться прочностью и долговечностью. Быть устойчивым к влиянию высоких температурных режимов при горении топлива, удалять дым в условиях низких температур, противодействовать влиянию продуктов конденсации, а также соответствовать правилам пожарной безопасности. Теперь стоит задуматься над вариантом дымоходного канала. Удовлетворит ли он требования, предъявляемые изготовителем уже подобранного печного агрегата?

Благодаря развитию науки и техники разработано значительное число дымоходных каналов, но классикой жанра был и остается дымоход из кирпича. Этот вариант давно испытан временем и используется до настоящего времени. Но ему на смену пришли альтернативные устройства из новых материалов, ранее не использовавшихся в изготовлении дымоходов. Например, сэндвичи, керамические и стеклянные дымоходы. Теперь прежде чем определиться с выбором материала для дымохода будущей бани, необходимо изучить технико – эксплутационные показатели оборудования, которое вы решили установить. Ведь при его монтаже нужно учесть внутреннее сечение дымохода, его длину и высоту. А какой использовать материал для дымового канала – это уже другой выбор.

Монтаж дымохода: расчет и основные ошибки

При установке системы отвода дыма, очень важно произвести правильный расчет дымохода для дровяной печи. Любые ошибки, которые будут допущены в процессе расчета, скажутся на его работе в дальнейшем

Выполняя расчет дымоходов дровяных печей, обращаем внимания на два показателя — высота и диаметр сечения трубы. О сечении и его видах мы поговорим позже, сперва займемся высотой.

Рассчитывая оптимальную высоту конструкции, следует понимать, что дымоход должен сохранять естественную тягу. Дымоотвод не должен быть слишком высоким (несмотря на то, что в высоком дымоходе тяга увеличится, внутрь будет поступать слишком много холодного воздуха). Однако, и слишком низким делать его нельзя, в таком случае вы рискуете лишиться тяги вовсе.

Расчет высоты дымохода — сложная операция, которую лучше оставить профессионалом. Тем не менее, если вы решились выполнить ее самостоятельно, то запомните две вещи:

• Диаметр трубы и высота напрямую связаны и изменяются в зависимости друг от друга;
• В целом, высота дымохода над уровнем крыши не может быть меньше 500 мм.

Устранение протечек рядом с трубой

Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:

• наложить битумную ленту;
• установить манжеты из резины;
• изготовить и установить металлический фартук.

Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.

Использование битумной ленты

Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:

Как сделать проход трубы дымохода через крышу из металлочерепицы?

• битумную ленту;
• ножницы;
• щетку по металлу;
• газовую горелку.

Щели заделываются путем проведения следующих мероприятий:

для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части;
влажной тряпкой удаляются остатки пыли и грязи;
в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты

Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы;
приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе;
чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала).

Использование резиновой манжеты

Если течет крыша возле дымоходного канала, то исправить подобную ситуацию можно, использовав резиновую манжету, которую можно купить практически в любом строительном магазине. Она устанавливается следующим образом:

• в верхней части манжеты делается вырез, диаметр которого чуть меньше толщины трубы;
• подготовленная манжета надевается на внешнюю часть дымоходного канала и опускается до уровня кровли;
• чтобы избежать возможности возникновения повторной протечки, необходимо использовать герметик в месте соприкосновения кровли с нижней частью манжеты.

Некоторые виды манжет непросто приклеиваются к кровле. Отдельные модели можно прикручивать к крыше саморезами, но это возможно лишь в случаях, когда кровля выполнена не из черепицы или шифера.

Обустройство металлического фартука

Протечку дымохода на месте стыка трубы и кровли можно устранить, установив фартук из металла. Делается это следующим образом:

• из листа жести, имеющего небольшую толщину, изготавливается фартук, размеры которого должны совпадать с габаритами трубы. Подобное изделие можно приобрести в строительном магазине;
• верхняя часть фартука крепится к трубе и обжимается с помощью хомута. Нужно внимательно выполнять процесс обжима. Зазоры недопустимы;
• нижняя часть фартука устанавливается на кровлю и крепится саморезами. Чтобы поврежденное место кровли наверняка не подтекало, в дальнейшем нижнюю часть пластины следует крепить сверху кровельного материала, а верхнюю убрать под обшивку.

На этом изготовление и монтаж фартука из металла можно считать завершенными. От заделанного участка проблем больше не возникнет. Для дополнительной герметизации, металлический фартук можно оснастить резиновой подкладкой, а место соприкосновения конусообразной части и дымоходного канала, замазать герметиком.

Текущую возле дымохода крышу, можно заделывать многими способами. Такие щели закрывают за 5-10 минут, но стоит понимать, что подобный ремонт нельзя считать высококачественным. Заделанные места соединения крыши и вертикальных элементов, наверняка дадут о себе знать через несколько лет. Таким образом, подобный локальный ремонт является временной мерой. Он призван защитить от попадания влаги в помещение до того времени, как будет выполнен полноценный кровельный ремонт.

Подготовка стен

Выше мы определились с тем, каким должно быть расстояние до горючей стены, и там же пришли к выводу, что гораздо практичнее отделать их огнеупорами, чтобы не тратить зря пространство парилки. Теперь пора рассказать о том, как это делается.

Бюджетный, но не самый лучший вариант, к стене на бруски прибит лист оцинкованной жести

Итак, у нас три с половиной варианта:

• крепим лист огнеупора на стену;
• штукатурим стену;
• делаем кожух из кирпича для печи;
• заменяем кирпичом часть деревянной стены.

Объясним, почему 3,5 — часто и огнеупор на стену вешают, и кожух строят. Причем последний ставится не только с целью противопожарной безопасности, но и просто безопасности, а также для перераспределения тепла. Подробнее о том, зачем он нужен и как его сделать вы узнаете из этой статьи.

Что касается огнеупора, то можно воспользоваться минеритом — это листы цемента с наполнителями, армированные волокнами. Отличный огнеупор. Только надо правильно его крепить.

Если печка стоит почти впритык к стене, то понадобится два слоя минерита с воздушной прослойкой между ними, которую вы создадите с помощью 3-сантиметровых керамических втулок. Первый слой непосредственно прилегает к деревянной стене, затем идут втулки и второй слой минерита.

Если расстояние побольше, можно ограничиться одним слоем, но и он не должен касаться стены — те же втулки используются для его крепления к дереву.

Обратите внимание! В новой бане из сруба нельзя крепить огнеупор жестко. В силу усадки, которая длится годами, жесткое крепление может стать причиной разрыва огнеупорного материала

Поэтому делайте пазы для скольжения крепления. Со временем усадка завершится, тогда и закрепите намертво).

Поверх минерита можно положить, например, термостойкую плитку (ее сажают на жаростойкую мастику) или придумать другое декоративное оформление. Как вариант — зеркальная нержавейка. Ее листы прекрасно отражают тепло, но при этом нагреваются сами. Поэтому нержавейку крепят на слой любого огнеупора — минваты, керамоволокна, суперизола и др.

В принципе, можно и оштукатурить горючую стену (слой не менее 2,5 см) или воспользоваться огнестойким гипсокартоном.

Те, кто решился вывести топку в предбанник, либо сразу ставят кирпичную стенку, либо потом вырезают часть сруба или бруса. В кирпичной кладке оставляется место для топочного тоннеля с запасом, куда потом забивается теплоизолятор, например, минеральная вата. Теплоизолятор применяют и в местах контакта кирпичной кладки с деревянной стенкой. Если не хотите заменять всю стенку, сделайте портал — минимум метровый.

Пошаговое руководство по установке

Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:

1. Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
2. Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;

После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше;
В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом;
Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы. Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом;
Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено;
Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции. После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.

Информация. Ключевая особенность качественно обустроенного дымохода состоит в том, что даже через 7-8 часов после топки бани в помещении остается жар.

Схемы вывода дымовой трубы

Устройство дымохода в бане для дровяной печи, в зависимости от материалов и особенностей помещения может выполняться по нескольким основным схемам:

Вывод через крышу

Через стену

Выбор схемы и материалов для монтажа зависит от возможностей владельцев бани. Главное правильно выполнить расчеты оптимального размера дымохода.

Расчет дымохода

Для простоты расчетов принято определять основной размер — внутреннее сечение трубы в зависимости от мощности печей. Основные размеры и мощности печей для индивидуальных бань приведены в таблице.

Таким простым способом можно быстро рассчитать количество материалов и размеры будущего дымохода. Защитный козырек дымохода должен выступать над коньком крыши на 1000 мм

При расчете важно учесть необходимость обустройства конструкции задвижкой шибера. Только после определения сечения и длины трубопровода возможна установка банной печи с дымоходом

Высота трубы на крыше
