Схема подключения электромеханического замка

Особенности электромеханической конструкции

Такие замки обладают рядом особых преимуществ, который присущие только им благодаря уникальной и очень надёжной конструкции и конечно же принципу работы. Также разновидностей таких замков можно встретить довольно много, а комплектация бывает самой разнообразной, сейчас обо всём этом мы вам расскажем.

Принцип работы и сфера применения

Если рассматривать принцип работы таких замков, то можно заметить, что он очень простой и одновременно обеспечивает высочайшую защиту от взлома и проникновения. В качестве запирающего элемента служит один или несколько штырей, которые в закрытом положении плотно выжимаются пружинами в противоположный паз, тем самым закрывая дверь.

В процессе открывания, когда вы нажимаете кнопку пульта, прикладываете электронный ключ или нажимаете стационарную кнопку, система срабатывает, оттягивая затвор назад сжимая пружины. Обычно затвор имеет угол, который позволяет дверям закрываться на замок автоматически.

Эффективной считается система с несколькими режимами: «ночной» беспечивает надежное запирание ворот, а «дневной» предоставляет возможность управлять калиткой на расстоянии.

Применяют такие системы для калиток, гаражей, входных дверей, промышленных объектов, складов и прочего.

Разновидности

Несмотря на простоту механизма можно встретить следующие разновидности:

• С ключами или без них.
• На пульте управления или с электронным ключом.
• На один или несколько затворов.
• С магнитными усилителями и без них.

Очень часто такие замки можно встретить в комплекте с домофоном. То есть домофон будет встроен в конструкцию и будет являться неотъемлемой его частью. Это очень удобно и позволяет вам сэкономить время и деньги для покупки замка и домофона по отдельности.

Комплектация: замок, видеодомофон, кнопка — ключ, блок питания

Также вы существенно экономите на установке, так как произведя монтаж один раз, вы получаете сразу два прибора.

Преимущества применения данных изделий

Основными преимуществами, которыми обладают электромеханические замки являются:

1. Электромеханический замок для калитки очень надёжный и не подведёт вас даже в самый ответственный момент.
2. Конструкция выдерживает большую нагрузку. Повесив электрозамок на калитку, потребуется больше пяти сотен килограмм чтобы его сломать.
3. Удобно использовать, открывать и закрывать его можно одним лёгким движением.
4. Не требуется носить громоздкий ключ. Электронный замок открывается жетоном не больше простой монеты.
5. Монтаж можно произвести своими руками без особых инструментов и навыков.

Как видите, электромеханический замок на калитку довольно удобная вещь, которая способна обеспечивать вам подходящий уровень комфорта и надёжности.

Выбор замка на калитку и комплектация устройства

Смотрим видео, совместная работа замка и домофона: Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.

В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Перепроверяйте замеры, чтобы не испортить дверь. Модель LC72 может работать в нескольких режимах выдвижения засова: днем длина может составлять 11 мм, чтобы отпирание происходило быстрее; ночью —

Данный тип замков высоконадежен, так как эти особенности конструкции исключают отжатие ригеля каким-либо способом. Если вы не имели опыта монтажа и подключения электрооборудования, то лучше обратиться за помощью к специалисту. Затем с помощью доводчика дверь снова закрывается и блокируется.

В первом случае напряжение питания отключается, для чего используются нормально замкнутые контакты реле, а для срабатывания электромеханического замка, питание требуется подать на обмотку электромагнита или электромотор, и для этого используются нормально разомкнутые контакты. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер. Часто в комплекте с кронштейном идет специальный уголок.

Рекомендуем: Рд объемы и нормы испытаний

Если оно менее 30 м, то подходит выше указанный материал. Исполнена в виде накладного решения, может быть установлена на двери и калитки.

Подключать контакты следует внимательно, ошибки при подключении, например, подсоединение провода питание к видеовыходу панели вызова может испортить устройство. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Соответственно теряется звук, появляются помехи на видео. Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода — на дверной коробке.

Процесс подключения закрепляется тестовой проверкой. Так как же подключить электромеханический замок, используемый в видеодомофонных системах? Особенно актуально это для электромеханических замков на калитке.

Выполнив установочные работы не пожалейте времени на тестирование замка. Выбор элементов — советы специалистов Расположение оборудования зависит от специфики здания. Снаружи такая дверь открывается с помощью обычного ключа, имеющегося у каждого жильца квартиры. Если вдруг электрическая энергия пропадает дверь, оборудованная данным типом замка, продолжит оставаться закрытой. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию.
ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ И ЭЛЕКТРО-МЕХАНИЧЕСКОГО ЗАМКА К ВИДЕОДОМОФОНУ CTV-M4700AHD

Описание и характеристики

Современный электромагнитный замок для уличной калитки может относиться как к сдвигаемому, так и удерживающему типу. Первая и вторая модель работает по одному и тому же принципу. Функциональность замка зависит от исправности катушки, которая встроена в корпус. В тот момент, когда по её виткам проходит электрический ток, создаётся магнитное поле, которое притягивает металлическую пластину на створке двери или же калитки. Такой принцип работы предотвращает незаконное вскрытие.

Универсальные удерживающие замки считаются самыми востребованными. Такая тенденция возникла на фоне достаточно простого монтажа и последующего использования. Работает сдвигаемый магнитный замок на ворота и калитки по тому принципу, что фиксирует так называемый язычок, а не удерживает ответную пластину двери. Стоит отметить, что такие устройства относятся к категории врезных систем.

В этом видео вы узнаете, как установить замок:

Основные разновидности

Специалисты разработали несколько основных типов электромагнитных замков, каждый из которых отличается своими функциональными и эксплуатационными возможностями. Выбор той или иной модели зависит не только от личных предпочтений, но и от многих других факторов. Так, прежде чем приобретать электромагнитные замки, нужно ознакомиться с их классификацией.

Такие устройства различаются по следующим показателям:

1. Способ расположения.
2. Из какого материала изготовлена калитка или ворота.
3. Климатические условия.
4. Конструктивные особенности.

Особое внимание нужно обратить на модели, классифицирующиеся в зависимости от климата. Есть системы, которые устанавливаются снаружи и внутри калитки

Первый вариант предназначен для холодных регионов, так как все детали изготовлены из прочного и морозоустойчивого материала. Устанавливают их в основном на калитках и воротах. Второй тип замков предназначен для внутреннего отсека тех дверей, которые находятся в теплом помещении. Они могут быть установлены на подъездах и в других аналогичных местах. Последний вариант замков используется чаще всего.

В зависимости от способа расположения электромагнитные замки бывают врезными и накладными. При установке врезного замка мастер должен точно рассчитать все его размеры, чтобы избежать возможного шатания. А вот при использовании накладного замка должны быть задействованы исключительно прочные саморезы. Первый тип принято использовать в металлических дверях, а для второго варианта нет особых ограничений.

По типу строения такие замки бывают:

1. Электромоторными.
2. Электромеханическими.

Электромоторные изделия открываются при помощи специального моторчика, оснащённого редуктором. Принцип их работы практически аналогичен электромеханическим приборам. К основному преимуществу можно отнести то, что такой замок можно смело установить на стальные двери. А вот главный минус — это высокая цена.

Преимущества и недостатки

Качественный электромагнитный замок высоко ценится в различных отраслях. Такая востребованность обусловлена наличием многочисленным преимуществ:

1. Высокая надёжность и компактность конструкции.
2. Устойчивость к повышенной влажности.
3. Доступная цена.
4. Лёгкость и простота монтажа.
5. Полное отсутствие движущих элементов, которые больше всего подвержены внезапной поломке.
6. Удобство эксплуатации. Для использования электромагнитного замка необходим специальный ключ, пульт.
7. Довольно широкий диапазон рабочих температур (система прекрасно работает, если температура воздуха окружающей среды находится в пределах от -30 до +50 ˚С).
8. Открывать калитку или ворота можно даже дистанционно.
9. Длительный эксплуатационный срок.
10. Запорное устройство прекрасно сочетается с домофоном и камерой наблюдения.

К основному недостатку таких замков можно отнести только их зависимость от электросети. Когда на катушку перестает поступать необходимый ток, то калитка сразу открывается. Но даже у этой проблемы есть свои пути решения:

1. Мастер может купить устройство со встроенным аккумулятором, который помогает поддерживать необходимую работоспособность замка в течение суток.
2. Замок можно подключить к источнику бесперебойного питания.

Монтаж кабеля для видеодомофона

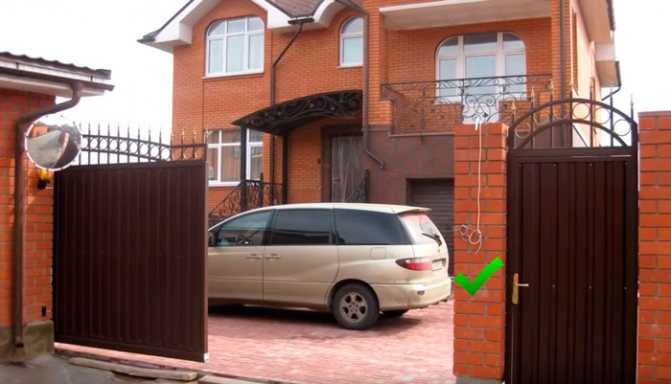

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Ошибка №2

При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель — КСПВ.

Рекомендуемая глубина траншеи 0,7м.

Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.

Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.

Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

Проход в фундаменте и через стены делайте через защитную гильзу.

Ошибка №3

Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.

Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.

При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.

Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.

Ошибка №4

После прокладки кабель в обязательном порядке должен быть закопирован.

Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.

Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.

Достоинства и недостатки электромеханических замков

Также выделим плюсы и минусы электромеханических замков на калитки.

Плюсы таких замков заключатся в следующем:

• Высокая надежность. Замок трудно открыть даже при отсутствии электричества.
• Длительность эксплуатации.
• Для дополнительного управления имеется возможность установки аккумуляторной батареи.
• Отлично комбинируется с домофоном, видеодомофоном и иными устройствами, что только повышает безопасность и позволяет дистанционно контролировать людей на входе.
• Возможность самостоятельной установки замка.

Однако трудно назвать подобную конструкцию универсальной. Все потому, что есть у этих моделей и недостатки:

Ригель замка, выступающий наружу, может повредить одежду или нанести травму.
Иногда нужно прикладывать значительные усилия для разблокировки защелки.
При низких температурах и высокой влажности, может произойти сбой в работе

Поэтому во избежание этого, следует оснастить замок специальным козырьком.
Важно постоянство подключения к электросети.. Различная ценовая категория позволяет приобрести и бюджетную модель, и аналогичный дорогой аналог

Цена электромеханических замков является как достоинством, так и недостатком и зависит это от финансового положения покупателя. К примеру, в среднем, уличный врезной замок CISA можно купить около 4 000 р. Дорого это или дешево судить только вам

Различная ценовая категория позволяет приобрести и бюджетную модель, и аналогичный дорогой аналог. Цена электромеханических замков является как достоинством, так и недостатком и зависит это от финансового положения покупателя. К примеру, в среднем, уличный врезной замок CISA можно купить около 4 000 р. Дорого это или дешево судить только вам.

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Схема подключения к домофону

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Монтажная электрическая схема без размеров защелки

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.

Вариант подключения к контроллеру

Моторный замок из сервопривода

Еще один замок, управляемый электричеством, из серии “выкинуть жалко” — на сервоприводе от CD-дисковода или аналогичного. На этом моторчике можно сделать своими руками моторный электрозамок.

Потребуется сделать механизм, который будет выдвигать/задвигать ригель. При правильном соотношении передаточного числа шестеренок, можно автоматизировать обычный механический замок. Можно использовать пластиковые, которые установлены в самом приводе.

Создаваемое сервоприводом CD усилие составляет примерно 300 граммов. Напряжение питания и сила тока указаны производителем на корпусе. Необходимо использовать контроллер. Подойдет универсальный Arduino.

К нему можно скачать готовые прошивки, подходящие для разных сценариев использования. Ссылка на скачивание есть под видеороликом на нашем канале в YouTube.

Установка противоугонной системы

Работу начинаем с того, что подготавливаем себе пространство для монтажа, крепежа и подключения. Для этого снимаем приборную и рулевую панель. Об электрике и проводах на первом этапе забываем и просто устанавливаем все элементы по отдельности.

Задачей является сделать все возможное для обеспечения свободного доступа к штатной электропроводке и остальным блокам управления. Возможным местом для монтажа блока управления является пространство глубоко под панелями и проводами, под рулевым валом.

Далее закрепляем рупор сирены под капотом. Устройство направляем отверстием вниз. Пока только намечая, один провод от него тянем на аккумулятор, другой под капот. То же проделываем с концевиком. Расположить его можно в любом свободном месте. Если в комплекте присутствует датчик температуры, его необходимо закрепить как можно ближе к двигателю, чтобы он транслировал максимально актуальную информацию.

Конструкция и общие сведения

Сейчас на рынке существуют разные защитные системы, которые могут устанавливаться для организации безопасности придомовой территории. Крепление электромеханических и электромагнитных замков на калитку производят специализированные фирмы. Но монтаж можно выполнить и самостоятельно.

Cisa

Непосредственно электромеханическая защелка напоминает механический замок, причем как по внешнему виду, так и по размеру, и по внутренней конструкции. Наличие электронной части является единственным отличием этого защитного устройства от классического механизма.

Для открывания можно воспользоваться ключом. Также открываться он может магнитной карточкой либо с пульта или с панели клавиатуры набрав код.

Запор на двери

Сегодня можно увидеть несколько электромеханических устройств этого типа:

1. Накладные.
2. Врезные.

Врезной электромеханический замок встраивается в полость калитки. Крепление накладной конструкции производится наружу полотна двери или ворот.

Если нужна установка электромеханического замка на калитку, то не следует торопиться с приобретением. Требуется внимательно познакомиться со спецификой работы всех моделей. В магазинах доступны замки на калитку, имеющие разное предназначение.

Забор частного дома

Для начала нужен электромеханический замок уличный на калитку морозостойкий, и он должен выдерживать механические нагрузки. Также оборудование отличается по типу открывания полотна, то есть система отпирания бывает для левой и правой створки.

Различаются конструкции и по крепежу с учетом материала двери. К примеру, для калитки из штакетника и профнастила требуются разные устройства.

Различные модели замков могут иметь дополнительные запоры, представляющие вертикальные ригели, которые находятся в конструкции трехточечного запирания. Часто они подключаются к видеодомофону.

Фото замка можно посмотреть ниже.

На складе

Виды механизмов

Помимо расположения, электромеханические замковые системы на калитку отличаются по способу работы. Конструкции делятся с учетом того, как производится открытие механического ригеля. Замок на ворота может быть следующих типов:

1. Моторный.
2. Электроблокирующий.
3. С электрической защелкой.
4. Соленоидный.

Варианты уличных морозостойких запоров

В электроблокирующих замках планка в закрытом положении расположена в пазу. Она хорошо фиксирует калитку.

Так, подпружиненный фиксатор сбрасывается, а ригель заходит в корпус замка. Втягивание производится благодаря использованию ключа или карточки.

Моторные замки для калиток работают за счет небольшого электрического двигателя. Из-за того, что ригель в закрытом состоянии все время находится под давлением, отодвинуть защелку невозможно.

Atis

В определенных защитных системах можно подобрать количество планок для закрывания. В дневное время применяется один запор, ночью срабатывают все защелки. Главное отличие моторных замков – небольшая пауза во время открытия.

В соленоидных конструкциях для калитки защитный механизм имеет следующий принцип работы. Для установки замка в определенное положение применяется соленоид. Во время подачи соответствующего сигнала для входа он оттягивает запорную планку из ответной части, затем она фиксируется.

Уличный накладной вариант

Крепление в этом положении происходит благодаря фиксатору, так калитка открывается. Во время подачи повторного сигнала либо электрического питания фиксатор отпускает ригель. Последний под действием силы пружины закрывает калитку. Но не стоит забывать, что при обесточивании работа электронного емкостно-резистивного механизма невозможна.

Особенность функционирования электрозащелки на калитке состоит в том, что во время подачи тока фиксатор деблокируется. Непосредственно защелку можно открыть за счет нажима на ручку. Электромеханические модели для калиток удобны, так как при их использовании дверь можно оставить открытой.

На фото ниже представлен уличный замок для калитки частного дома.

На даче

Комплектация

Покупая любой электрозамок, в комплекте производитель может поставлять:

• набор ключей и личинок к замку;
• инструкцию по эксплуатации;
• схему подключения замка;
• домофон;
• вызывную панель;
• специальные крепежи;
• блок питания замка;
• сертификат качества, гарантийный полис.

На фото ниже – классический морозостойкий электромеханический замок.

Комплектация

УПРАВЛЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИМ ЗАМКОМ

Способ управления зависит от типа электромеханического замка. Как правило, используется специальный блок, подключаемый к каждому компоненту оборудования и электросети. Его главная задача – подача напряжения на запирающий механизм, когда это требуется. Модели, входящие в состав СКУД, имеют контроллер, который и определяет в каких случаях открывать дверь.

Контроллер, получив идентификационные данные со считывателя (код, информация с карты или биометрического считывателя ), формирует сигнал на отрывание двери или калитки.

Нередко замки дополняются специальной кнопкой, которая нужна для открывания двери изнутри. Многие электромеханические модели могут отпираться обычным ключом. Это поможет открыть дверь, если возникнут проблемы с подачей электроэнергии или неисправностями оборудования.

Иногда производители предлагают решения с дистанционным управлением посредством пульта. Очень часто электромеханические замки включает в себя несколько способов управления:

• кнопка;
• ключ;
• контроллер с различного рода считывателями.

Краткий обзор некоторых моделей и производителей.

Производством электромеханических замков занимаются многие компании, разрабатывающие оборудование для обеспечения безопасности. Лидером среди российских фирм является PERco. Она выпускает различное оборудование для СКУД с прошлого века, преуспела и в производстве электромеханических замков.

Недавно компания представила линейку LB, которая включила в себя 3 модели врезных замков. Они отличаются повышенной надежностью и поддержкой СКУД. Модель LC72 может работать в нескольких режимах выдвижения засова: днем длина может составлять 11 мм, чтобы отпирание происходило быстрее; ночью – 18.5 мм.

ABLOY – компания из Финляндии, история которой уходит корнями в начало XX века. Продукция отличается высоким качеством и соответствует всем установленным нормативам. Линейки представлены энергосберегающими замками, моделями с высоким уровнем секретности, решениями для СКУД. Достойным представителям является электромеханический моторный замок врезного типа EL648 с крюкообразным ригелем.

Он обеспечивает надежное запирание любых дверей, автоматически закрывается при отключении электричества (открыть его в таком случае можно при помощи обычного ключа или ручки). Может подключаться к различному оборудованию систем контроля доступа.

В завершение хотелось бы отметить компанию из Италии – CISA. На рынке она не новичок, очень давно и с успехом производит электромеханические замки для разных задач. Из последних можно выделить модель с незамысловатым названием – 11.931. Исполнена в виде накладного решения, может быть установлена на двери и калитки. Модель имеет повышенную устойчивость к взлому, может быть подключен к электрическому блоку управления, поставляемому опционально.

Естественно, это лишь малая часть фирм, занимающаяся выпуском электромеханических замков. Ни один десяток производителей сегодня готов предложить достойные решения для любой задачи. Даже Samsung, компания-гигант, преуспевшая в разработке портативной электроники, предлагает свое видение замков.

2014-2017 г.г. Все права защищены.Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Дополнительные устройства для подключения к ЭМЗ

В процессе монтажа к электромагнитному замку могут подключаться дополнительные устройства, повышающие его функциональность и надежность.

Вот некоторые из них:

• Домофон;
• Видеодомофон;
• Доводчик дверей;
• Кнопка вызова;
• Панель ввода кодов и прочие изделия.

Доводчик обеспечивает плавное закрытие тяжелого дверного полотна, что снижает скорость износа деталей и способствует продлению срока службы.

Если монтаж ЭМЗ производится на калитке или воротках, вместе с устройством устанавливается домофон.
