Установка напольного газового котла — как подключить котел правильно

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Газовый прибор в частном доме: требования и основные этапы установки

Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.

Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:

• СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
• СНиП 42-01-2002 о газораспределительной системе.
• СНиП 21-01-97 о пожарной безопасности.
• СНиП 2.04.08-87 об устройстве котельных.

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котлаИсточник optolov.ru

Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.

Монтаж котла

После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:

1. Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
2. Подключение дымохода и проверка тяги.
3. Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
4. При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
5. Подключение к газопроводу. Это может делать только специалист газовой службы.

Видео описание

Наглядно установка газового котла показана в видеоролике:

Правила эксплуатации

Для безопасного использования газа должна быть соблюдена схема подключения газового котла в частном доме. К тому же должны выполняться следующие условия:

1. За пуск в работу котла только при нормальной влажности.
2. Контроль технического состояния специалистами газовой службы не реже одного раза в год.
3. Установка фильтра тонкой очистки на обратном трубопроводе отопительной системы.
4. Естественная или искусственная вентиляция в котельной.
5. Соответствие тяги в трубе дымохода требованиям (10-20 м/сек).

В случае утечки своевременно сообщать в аварийную газовую службу.

Видео описание

Про особенности эксплуатации газовых котлов смотрите в видеоролике:

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

• Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
• Обследование терморегуляторов на напольных котлах.
• Промывка или замена фильтрующих элементов.
• Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
• Контроль тяги в дымоходе.
• Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Ремонт и обслуживание газового оборудованияИсточник sanmaster62.ru

На первый взгляд не самая сложная установка газовых котлов в частном доме, требования к соблюдению норм и техники безопасности предъявляет высокие. Монтаж отопительной системы с газовым котлом, требует знания соответствующих норм и правил, а финальную проверку и подключение должны проводить исключительно специалисты газовой службы. Доверяйте профессионалам и тогда газовый котел будет служить вам верой и правдой, и обеспечит тепло и уют в вашем доме.

Первый запуск твердотопливного котла:

• Ознакомьтесь с инструкцией к котлу, разберитесь с назначением органов управления.
• Система отопления должна быть заполнена водой и герметично подсоединена к котлу.
• Убрать мусор вокруг котла, который возможно остался после монтажа.
• Все дверцы для очистки котла должны быть закрыты.
• Только после полного остывания котла после первого запуска, можно устранить выявленные неисправности.

Данная статья содержит лишь базовые принципы и понятия в монтаже(установке) твердотопливных котлов. Безусловно, наилучший вариант для пользователя — чтобы установкой занималась специализированная организация.
В таком случае у Вас будет гарантия на изделие и уверенность в правильной работе системы. Качественно установленный агрегат отопления создаст необходимый уровень комфорта в вашем доме! Для правильного монтажа необходимо выполнить ряд требований. Конечно и от выбора котла тоже многое зависит. Самый первый фактор в выборе котла — это мощность, потом время автономной работы, а потом уже всё остальное. Именно эти два базовых отличия котлов обеспечат Вас уютом в доме. При чём далеко не всегда высокая мощность агрегата означает высокое потребление топлива и повышенные расходы на содержание.

Горячая вода поступает в котел, от него — до радиаторов и подогрева пола. Клапан 1 закрыт, 2 об. Если вы хотите летом нагреть воду дровами — 2 завинтите ее и 1 завинтите. Это сделает все возможным в маленьком кругу. Когда сливается из отопительного прибора, вода, слитая насосом, возвращается обратно в котел и вращается в этом колесе.

Уже слышу специальные рифмы: таким образом, котел выключается, когда котел стекает! Бойлер должен быть подключен параллельно! И это было проверено на протяжении многих лет практики. Дело в том, что когда котел гаснет, терморегулятор отключает насос, и поток останавливается. И теплообменник котла работает не так быстро, чтобы мгновенно дать все тепло в систему. В результате котел начал охлаждаться, насос остановился, и котел продолжал нагревать тепло 65С. Котел подключен параллельно или не нагревается эффективно, или он откачивает поток обратно в сам котел и холоден в доме.

Использование дров или древесного угля для отопления дома предусматривает определённые требования. Эти требования распространяются на все элементы системы отопления, которые должны быть надёжны и безопасны. Также их ремонт не должен быть связан с какими-либо трудностями. Если потребуется срочный ремонт в зимнее время, время ремонта будет напрямую связано с падением температуры в доме.

Но ты хочешь пойти повсюду и превратить тройку, чтобы нагреть эту воду, этот дом? Верно, что это решение не будет для пользователей комбинированного котла: после того, как котел погаснет, и после того, как котел начнет нагревать электрический олово, и насос продолжит переносить радиатор после дома. Поэтому при подключении этого способа и кипячении котла не забудьте снять вилку котла из гнезда. И когда вы закончите котел весной, выключите насос, а затем вставьте вилку котла.

Кто-то еще скажет: нет смешающего узла! У меня нет дымохода сразу. Посмотрите: чистый, блестящий — кого вы должны чистить? Котел не течет из-за температуры обратного потока. Дополнительные модификации котла. Применение котла требует ремонта его структурных дефектов. Прежде всего, вам необходимо повторно установить крышку подачи воздуха. Кто не знает — это крышка в верхней части котла, чье открытие контролирует количество воздушного потока в котел. Чем выше воздух, тем активнее горит топливо. Поток воздуха контролируется внутренней температурой котла.

Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.

Во-первых необходимо разобраться с . Должка быть хорошая , необходимая для правильного процесса горения. Пол должен быть бетонным не тоньше 5см
.

Монтаж отопительного котла в первую очередь заключается в правильном выборе места для котельной и котла. в основном заключаются именно в необходимости установки котла в месте, где много площади и по периметру котла имеется достаточно места для вентиляции поверхностей. Конечно и правильное оборудование, которое нужно для установки системы тоже играет немаловажную роль. Такое оборудование, если оно профессиональное, то стоит больших денег, а потому лучше доверить установку грамотным фирмам. Хотя, конечно, всё зависит от масштабов вашей отопительной системы. Как бы там ни было необходимо будет выполнить следующие монтажные работы:

В отдельных зданиях домовладельцы имеют больше свободы выбора типа системы отопления и самих отопительных приборов. Существуют различные нагревательные устройства — радиаторы, конвекторы различных типов, подогрев полов, воздушное отопление. Можно комбинировать разные нагревательные устройства друг с другом. Как в многоквартирных домах, так и в отдельных зданиях, вода, циркулирующая в отопительных системах, может нагреваться с использованием возобновляемых источников энергии: биотоплива, солнечной, ветровой и геотермальной энергии.

В каждом случае с инженерами следует проконсультироваться, чтобы найти наиболее экономичное решение. Это примитивно, претенциозно, в большинстве случаев вызывает ненужные заботы и головные боли для потребителей. Следующий текст предназначен для тех, у кого уже есть такой котел, и им нужно жить с ним.

• Размещение в котельной отопительного котла
• Прокладка трубопровода по дому
• Обвязка
• Запуск котла

Можете посмотреть подробное видео «как правильно установить твердотопливный котёл«:

Теперь касательно нормативов и требований к подключению котла и системы в целом, ведь насколько хорошо будут выполнены данные рекомендации зависит насколько надёжно и долго проработает ваша система без вмешательства извне.

Десять лет назад мир индивидуальных систем отопления в доме выглядел так: дом был согрет даже бедным, потому что газ был дешевым. Те, у кого не было газовых дорожек возле дома, не нагревали газы. Дело в том, что все котлы на твердом топливе, независимо от цены, имели один главный недостаток — относительно короткое время загрузки. Моя котельная составляет всего 3 м 2 и установлено два котла. Кроме того, он был очарован заявленным производителем долгое время горения. Что случилось с рынком внутреннего отопления за последние 10 лет?

Газ и дизельное топливо становились все дороже. Цены на уголь также значительно возросли. Однако тепловые насосы подешевели. Производители газогенерирующих котлов поймали свой ум и преследовали компьютерный контроль. И самое главное — котлы-гранулы и гранулированные горелки, а также камины и печи с контуром воды появились и стали популярными.

Если речь идёт о подключении всей системы, то оно должно быть выполнено с учётом всех нормативов, чтобы не дай Бог где чего не прорвало и не принесло в будущем Вам серьёзного ущерба. Рассмотрим основные требования для безопасности работы котельного оборудования:

Они разработали модель, которая может сжигать уголь. Распределитель воздуха также модернизирован. Ну, если новизна называется фактом, что корпуса котла стали окрашиваться в желтый цвет. Все остальное не переместилось с места на 10 лет. Котел был таким — и он остался: претенциозный, неудобный в эксплуатации, чувствительный к изменениям. Одним словом — примитивным. Все полон заплесневелый взгляд: не нравится — не используйте его. Вот ваши проблемы. Другие не страдают от болгарского народного инструмента и бросают ракеты над забором, меняя их более надежными или более удобными решениями.

Схемы подключения газовых котлов

Схема отличается у одноконтурных и двухконтурных котлов.

Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт, для напольных лимита практически не существует.

Настенные

Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см

• Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
• Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
• Перед подключением к системе отопления необходима опрессовка агрегата.
• При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

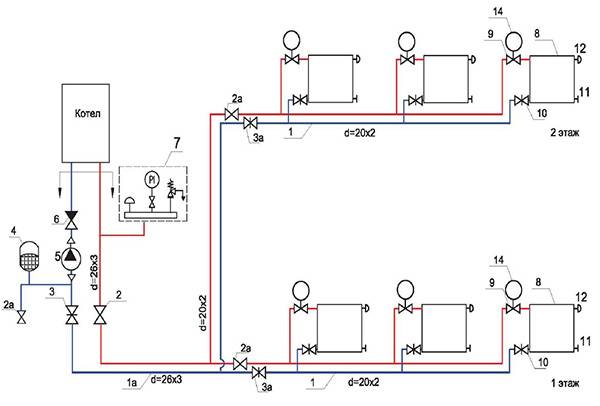

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

1. Установка прибора происходит на специально подготовленное и расчищенное место.
2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
3. Устанавливается фильтр для смягчения воды.
4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту. Герметичность соединений актуальна для обоих видов устройств. Герметичность соединений актуальна для обоих видов устройств

Герметичность соединений актуальна для обоих видов устройств.

Двухконтурные

Двухконтурные приборы отличаются присутствием 2 магистралей. Вторая линия предназначена для обогрева воды для бытовых нужд, что позволяет отказаться от использования бойлера.

Настенные

Схема подключения настенных двухконтурных котлов не сильно отличается от одноконтурных. Однако здесь происходит подсоединение уже четырёх (а не двух) патрубков, пара из которых задействована для обогрева воды на хознужды.

Фото 2. Схема подключения настенного двухконтурного котла отопительной системы для частного двухэтажного дома.

Напольные

Подключение напольного двухконтурного типа аналогично одноконтурному, опять же учитывая наличие и подключение второй пары патрубков.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

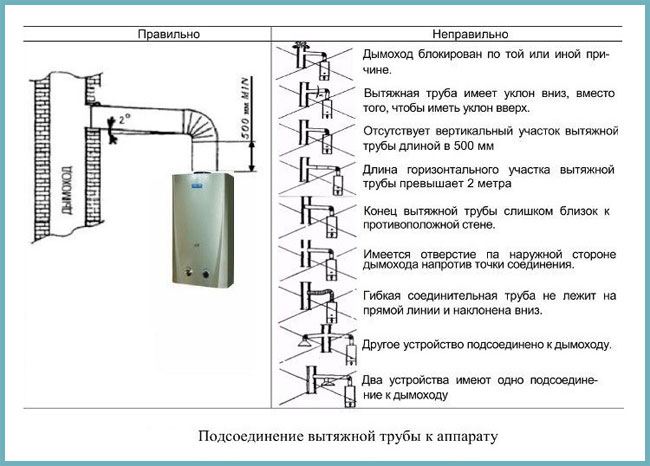

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Важные нюансы

Монтаж нужно начинать с установки отсекающего вентиля и фильтра на водопровод. Это поможет проходить через агрегат только очищенной жидкость, что в свою очередь значительно продлит эксплуатационный срок.

Вентиль необходим для ситуации, когда нужно закрыть подачу воды для замены фильтра, очистки системы или ремонта.

После этого подсоединяются патрубки системы обогрева и горячей воды. Здесь тоже нет ничего сложного. Сначала подключаются отсекающие краны, а затем происходит соединение с котлом.

Домашний настенный котел обязательно оснащен насосом, который обеспечивает равномерный прогрев всех радиаторов в помещении. Это устройство нуждается в особенной обвязке. Настенные модели энергозависимы, а потому любое отключение тока моментально снижает эффективность работы. Напольные модели способны работать без подобных насосов, так как для них предусмотрены специальные элементы для создания естественного давления.

Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива. Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным

Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам

Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным. Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам.

Первое, что нужно установить на подводе газа – кран. Кроме того, здесь тоже нужно подумать про фильтр. Самым эффективным считается сетчатый.

Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель. Для этого в ближайшей стене проделывается отверстие под дымоотвод

Такая система выводится горизонтально

Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.

Для напольного агрегата лучше использовать обычную установку, которая проводится за пределы крыши. Дело в том, что подобные агрегаты обладают огромной мощностью и соответствующим количеством продуктов горения, справиться с которыми сможет только вертикальный дымоотвод. Желательно, он не должен иметь минимальное количество поворотов. При этом необходимо сделать так, чтобы он выступал минимум на полметра от высочайшей точки крыши.

на первый взгляд является сложной инженерной системой. При этом подключить его могут не только специалисты высочайшего класса. Это по силам и обычным обывателям. Главное соблюдать некоторые основные правила.
