Окна для каркасного дома: выбор между деревянными, алюминиевыми и пластиковыми, инструкция по самостоятельной установке

Правильная глубина для установки окна

Наиболее важный параметр, нуждающийся в пристальном внимании строителей – глубина установки пластикового окна в конструкции каркасного дома. Стандартная ширина стен каркасника равняется 15-20 сантиметрам, тогда как средняя толщина оконного профиля составляет 70 миллиметров. Ориентируясь на приведенные цифры, следует определить идеальную глубину для установки окна.

Здесь нужно учесть, что чем глубже установлен профиль внутрь стены, тем больше вероятности того, что вокруг оконного проема стена будет промерзать. А это значит, что чем ближе к стеновой поверхности установлено окно, тем сильнее промерзает сам профиль, а окно меньше. В последнем случае существует большой риск появления конденсата и инея в холодное время года.

Если следовать общему правилу, то оптимальная глубина монтажа конструкций из окна в каркаснике составляет 1/3 и 1/4 толщины стены от ее поверхности снаружи.

Особенности конструкции оконных проемов

Перед тем, как сделать своими руками оконный проем в каркасном загородном доме, рекомендуется изучить требования, предъявляемые к данной конструкции.

Для зданий каркасного типа предусмотрены 2 варианта конструкции проемов для оконных блоков:

1. Хидерные;
2. Ригельные.

По надежности значительной разницы между этими двумя видами нет.

Хидер – это поперечная балка (перемычка) оконной конструкции, которая упирается в сдвоенную каркасную стойку. Хидерный оконный проем внешне выглядит достаточно внушительно. Такие конструкции используются в канадской технологии домостроения.

Оконные проемы с ригелем предусматривают обустройство несущей опоры, которая представляет собой доску, установленную в нижней или верхней части стены на ребро. К этой опорной балке затем крепятся детали каркаса. Ригель монтируется в длину стены здания. Все деревянные стойки, формирующие оконный проем, одинарные.

Хидерная конструкция

Конструкция проема и размеры оконного блока между собой взаимосвязаны. Чем больше окно каркасного дома, тем большая нагрузка создается на перемычку (хедер) конструкции. Данная нагрузка передается на оконную раму и способна вызвать ее деформацию.

По канадской технологии частного домостроения хидерная конструкция состоит из 2-3 досок, которые устанавливаются на ребро и соединяются между собой гвоздями. На хидер дополнительно устанавливают короткие стойки, которые равномерно распределяют нагрузку, передаваемую несущими балками.

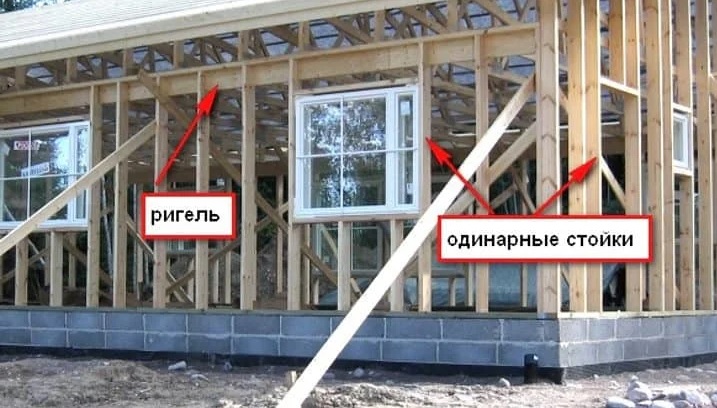

Ригельная конструкция

Ригельная конструкция оконных проемов используется в финской технологии строительства каркасных жилых домов. Ригель устанавливается по всей длине стены здания. Он является основой каркаса, который состоит из одинарных стоек.

Главное преимущество такой конструкции – уменьшение мостиков холода. Это связано с использованием минимального количества стоек, непосредственно являющимися такими мостиками холода.

Также такой вариант обустройства оконных проемов для каркасных зданий позволяет экономить на стройматериале. В них можно устанавливать окна любой конструкции, в т.ч. стеклопакеты с ПВХ перемычками.

Монтаж оконных блоков должен производиться после того как:

Дом обшит плитами OSB.
Проемы полностью готовы.
Произведена гидро-ветроизоляция дома специальной пленкой

(Важно не экономить пленку: проемы необходимо полностью затянуть пленкой. Это необходимо для качественной фиксации стыков по углам

После закрепите пленку по периметру проема степлером и прорежьте проем. ВАЖНО: не забывайте, что нужно оставить припуск, который нужно подвернуть внутрь).

Советы:

Для максимального сохранения тепла, лучше использовать окна с пятикамерным профилем и тройным остеклением.

На окно с внутренней стороны необходимо прикрепить пароизоляционную пленку, а с внешней — гидроизоляционную. После установки блока, остатки прикрепляются к пленке стен.

Пошаговая технология установки:

Установите окно в проем (при этом благодаря специальным клиньям между окном и стенами образуется зазор, который потом зальется монтажной пеной).
Для того чтобы оконный блок прослужил максимально долго его нужно выровнять. Сделайте это с помощью уровня (ориентироваться на стены или проем нельзя).
Закрепите окно распорными клиньями у углов (там конструкция имеет максимальную жесткость).
Пред тем как окончательно закрепить оконный блок саморезами, проверьте его на наличие смещений

ВАЖНО: закреплять ПВХ окно в каркасном доме необходимо именно саморезами, а не дюбелями как в домах другого типа. В зазоре проложите плотный материал и вкручивайте саморез не надавливая, чтобы не пробить блок, так как стенки пластикового окна довольно тонкие

Более того, лучше не докрутить саморез, так как главная задача этого этапа – закрепить блок пока не застыла монтажная пена.
Для того, чтобы после заливки пены профиль не деформировался, установите и закройте все створки.
Теперь можно заливать зазор пеной. Кстати, не забудьте закрыть раму (если на ней нет защитной пленки).
Для полной гидро- и теплоизоляции укрепите шов специальной лентой (сначала снизу, потом по бокам с нахлестом и сверху). Ленту, в свою очередь, закрепите степлером. Теперь блок защищен от промерзаний и плесени! ВАЖНО: делать это можно только после полного застывания монтажной пены.

Окно установлено, теперь можно приступать к остальной отделке.

Опорные подкладки

Опорные подкладки используются в качестве опоры на подоконник подставочного профиля. Изготовлены они могут быть как из пластика, так и из древесины, пропитанной антисептиком.

При установке трехстворчатого окнанадо позаботиться о том, чтобы точек опоры былона одну больше, нежели количество створок. Две из них должны быть расположены под вертикальными импостами, а две оставшиеся по краям рамы. Для окна с двумя створками точек опоры должно быть, соответственно,три.

Установка клиньев должна проводиться таким образом, чтобы они не прерывали пенного контура и стояли вдоль окна. Если есть выступающая часть, то ее можно подрезать по окончании установки. В любом случае, клинья не должны вылезать за пределы пенного контура, то есть спустя несколько часов после запенивания их не должно быть видно. В противном случае в этом месте появится так называемый мостик холода.

Помните, что нижние клинья должны остаться в конструкции, а вот боковые в конце работы можно удалить и пройти образовавшиеся дырки монтажной пеной.

Выбираем окна

Чтобы не ошибиться в выборе окон для каркасника, следует изучить преимущества и недостатки каждого типа

Деревянные окна

Окна из древесины имеют следующие особенности:

• высокая экологичностьи безопасность, отсутствие вредных веществ в составе;
• отличная тепло и звукоизоляция;
• привлекательный внешний вид;
• формирование оптимального микроклимата в помещении;
• длительный срок службы при условии правильного обслуживания с использованием специальных солнцезащитныхи водоотталкивающих средств;
• легкий и быстрый ремонт благодаря простоте обработки древесины.

Все это делает конструкции из деревянного профиля идеальным решением для каркасника, тем не менее, они не лишены определенных минусов:

• высокий риск возгорания;
• сложность самостоятельного монтажа;
• дороговизна самого окна и средств, предназначенных для ухода;
• значительная влаговпитываемость, вызывающая потерю функциональных качеств окна.

Пластиковые окна

ПВХ-окна прочно вошли в наш быт, как самые удобные и надежные.

Они обладают неоспоримыми преимуществами:

• долгий период службы без сложного ухода;
• устойчивость к воздействию погодных условий;
• высокая шумоизоляция;
• простой и быстрый монтаж;
• сохранение жесткости каркаса рамы на протяжении длительного времени.

К минусам пластиковых конструкций для каркасника можно отнести:

• склонность к развитию конденсата, вызывающего образование плесени;
• невозможность проведения частичного ремонта – при повреждении отдельных деталей требуется полная замена окна.

Алюминиевые окна

В продаже представлены не только деревянные и пластиковые изделия, но и алюминиевые окна, отличающиеся прочностью, долговечностью, устойчивостью к коррозии, эффектным внешним видом. Они превосходно реагируют на различные неблагоприятные погодные явления. Их срок эксплуатации насчитывает порядка 80 лет, что намного больше, чем период службы деревянных и пластиковых окон. К тому же, за ними  невероятно просто ухаживать. Алюминий – совершенно безопасный для людей материал, не выделяющий в атмосферу вредных веществ, чего невозможно сказать о том же пластике. Это лучшее решение для создания конструкций нестандартных форм и габаритов.

Главный недостаток таких окон — высокая теплопроводность, из-за чего каркасному дому может понадобиться дополнительный обогрев. Эти конструкции считаются самыми «холодными». Если вы планируете их вставить своими руками, внимательно следите, чтобы алюминий не касался других металлов (это может привести к электролизу). Стоимость таких окон значительно дороже аналогов, поэтому монтаж алюминиевых конструкций в каркасном доме проводится нечасто.

Панорамные окна

Наполнить каркасный дом естественным светом помогут эффектные панорамные окна, занимающие все пространство от пола до потолка. В зависимости от ваших предпочтений, они могут быть раздвижными и складными. Выполненные из высококачественного армированного стекла, такие конструкции отличаются максимальной надежностью, подходят для остекления комнат, предназначенных для отдыха.

Обратите внимание! Максимальная площадь окна составляет 6 кв. м

Конструкция большего размера не справляется с ветровыми нагрузками и другими неблагоприятными погодными условиями.

В каркасный дом лучше установить окна, изготовленные из дерева. Сам каркасник представляет собой сооружение со слабой вентиляцией, а ПВХ окна сделают помещение более душным. Если же постоянно использовать режим микропроветривание, как рекомендуют некоторые «эксперты», помещение быстро заполнится морозным воздухом. Ставить алюминиевые рамы нецелесообразно из-за высокой стоимости и низких тепловых свойств.

Каким должен быть оконный проем в каркасном доме?

Выполнение оконного проема – это хлопотная задача. Она осложняется многослойной конструкцией стен в строениях из каркаса. Достаточно часто хозяин помещения, собственноручно осуществляющий строительство, делает неровный проем, что приводит к необходимости их дополнительного выравнивания с помощью цементного раствора.

Место расположения оконного проема будущего дома выбирается еще на этапе проектирования. Такой подход позволяет правильно рассчитать шаг вертикальных стоек каркаса. Если планируется установка классических пластиковых окон, достаточно шага в 1 или 1,20 метров

Что касается панорамных окон, тут очень важно, чтобы рамы были на одном уровне. Этого сложно достигнуть, не имея нужных знаний и опыта

Монтаж оконных проемов в
каркасном коттедже может осуществляться двумя способами:

1. По финской технологии, которая предусматривает использование ригелей – опорных балок, которые могут устанавливаться не только над проемом, но и под ним. Применение ригелей станет оптимальным выбором в ситуации, когда планируется установка ПВХ профиля с многокамерными стеклопакетами, имеющими внушительный вес.
2. По канадской технологии с использованием хидера и двойных стоек. Как правило, хидер представляет собой сдвоенный брус, высотой от 100 до 130 сантиметров. Его задачей является равномерное распределение нагрузки от оконной рамы по стойкам каркаса и на фундамент.

При желании выполнить
монтаж регеля и хидера можно своими руками.

Выбор материалов и конструкций

 Традиционно в деревянном доме такие же двери и окна. Но современные хозяева часто хотят поставить пластиковые или металлические. За ними нужно меньше ухаживать, и срок службы увеличивается. Но требуется надежное усиление проемов в каркасном доме.

 Под оконные блоки из алюминия или пластика подойдут такие же проемы, как для сделанных из дерева. Основная масса все равно приходится на стеклопакеты

Но тяжелая стальная дверь на улицу потребует особых предосторожностей. Усиливают не только боковые стойки, к которым длинными шурупами крепят короб

Внизу делают поперечное усиление, иначе под весом полотна конструкция может просесть. Опытный мастер выполнит работу правильно, и дверь будет служить десятилетиями без ремонта.

 Раздвижные межкомнатные двери, где полотно катается на роликах, тоже следует усилить снизу, несмотря на сравнительно малый вес. Монтажники применяют специфические приемы, детали и инструменты. Владельцам выгодно заказывать усиление проемов в каркасном доме вместе с выполнением других работ «под ключ».

Пятикамерные профили шириной 70 мм

Практически у каждого производителя пластиковых окон в ассортименте есть пятикамерные профили со стандартной шириной 70 мм. Ниже приведены профили известных брендов, которые у каждого на слуху:

Профиль Veka Softline

Классическая система пятикамерных профилей Veka Softline имеет прекрасные изолирующие характеристики и обладает высокой шумоизоляцией. Толщина наружной стенки 3 мм соответствует нормам RAL. Ширина комбинации рама-створка в световом проеме от 81 до 158 мм. Профиль имеет специально армирование по нормативам Veka.

Подробнее о модели читайте в нашем каталоге профилей

Профиль REHAU BRILLANT-DESIGN

Окна из профилей REHAU BRILLANT-Design придадут особое благородство внешнему облику дома и украсят любой интерьер. Чтобы подчеркнуть индивидуальность вашего дизайнерского решения, REHAU предлагает оконные створки в трех различных вариантах: элегантно закругленные, мягко скошенные или характерно смещенные.

Отличная теплоизоляция окон из профилей REHAU BRILLANT-Design способствует созданию благоприятного микроклимата даже в холодное время года.

Подробнее о модели читайте в нашем каталоге профилей

Профиль KBE_Expert

KBE_Expert – современная профильная система, отвечающая высоким требованиям по теплоизоляции. KBE_Expert имеет монтажную ширину 70 мм, что позволяет сделать монтажный шов на 20% шире и лучше утеплить его.

Широкий 5-камерный профиль позволяет установить более толстый стеклопакет, что значительно увеличивает теплоизоляцию помещения. Именно поэтому оконные системы из профиля KBE_Expert получили название «Окна максимального комфорта».

Подробнее о модели читайте в нашем каталоге профилей

Проблемы с обустройством проемов в каркасном доме

Как устроены стены каркасного дома? Несущей их частью являются вертикальные стойки из бруса сечением 40×100 мм, через которые передается распределенная равномерно нагрузка на фундамент. В глухой стене такие стойки располагаются на расстоянии друг от друга с определенным шагом – в среднем не более 60 см. Это оптимальное расстояние, позволяющее использовать брус именно такого сечения, обеспечивая, при этом, устойчивость, жесткость и прочность каркаса.

Теперь рассмотрим типичное окно, вернее оконный проем. Его минимальная ширина при любой конфигурации значительно превышает указанное расстояние между несущими стойками стенового каркаса. В результате, чтобы установить достаточно широкое окно в такую стену, приходится «пропускать» одну-две таких стоек. Это приводит к ослаблению конструкции и неравномерному распределению нагрузки между несущими частями каркаса.

Если в случае с дверными проемами описанная выше проблема касается только верхней части каркаса, то для установки стандартного (не панорамного) окна указанные две стойки приходится как бы «разрывать» сразу в двух точках – под оконной рамой, и над ней. По итогу таких манипуляций стеновой каркас становится еще менее целостным, а значит, менее прочным, жестким и надежным.

Нюансы установки деревянного окна

Чаще всего деревянные рамы выбирают собственники жилья премиум и бизнес класса, которых не отпугивает достаточно высокая стоимость подобных изделий. В числе преимуществ деревянных окон можно назвать:

• Экологическая чистота древесины, которая не выделяет токсических веществ;
• Долгий срок службы, который обеспечивается за счет правильного ухода;
• Улучшение показателей микроклимата в помещениях дома;
• Великолепные тепло и звукоизоляционные характеристики;
• Привлекательный внешний вид.

Чтобы установить деревянные окна в каркасном доме потребуется инструменты: монтажная пена, лобзик и дрель, молоток, крепежные элементы, ножовка и деревянные подкладки.

Установка окна

Монтаж пластикового окна в деревянном доме проходит по стандартной технологии:

Если крепление рамы проводят сквозь профиль с помощью саморезов, то демонтируют распашные створки, а в глухих створках снимают стеклопакеты. Для окосячек с четвертью существует еще один вид монтажных пластин — уголки, которые крепят к торцу профиля перед началом монтажа. Расстояние от углов до точек крепления должно лежать в пределах 10-15 см, промежутки между крепежом должны быть не более 70 см. Эти расстояния зависят от цвета и ширины профиля. Для белого профиля толщиной до 60 мм — 70 см, более 60 мм — 60 см. Для цветных профилей эти расстояния уменьшают на 10 см.
Вставляют в проем окосячки окно. Выставляют его по уровням (вертикали, горизонтали и относительно плоскости проема), используя пластиковые или деревянные клинья. Эти же клинья задают необходимые зазоры между окном и окосячкой, но необходимо проследить, чтобы они не выгнули профиль.
Крепят окно к обсаде одним из способов

При креплении через раму важно, чтобы линия крепления не попала на шип проема — в этом месте обсада наиболее тонкая. Для этого плоскость окна должна быть смещена внутрь или наружу относительно скользящего соединения обсады в проеме

При креплении с помощью уголков окно крепят к выступу четверти на обсаде.
Обрабатывают зазоры антисептиком. Дают ему просохнуть, и заполняют швы монтажной пеной. Для деревянного дома нужно выбирать особенный, эластичный состав, который может выдерживать значительные деформации во время усадки без разрушения отвердевшей пены.
Герметизируют монтажный шов со стороны помещения паронепроницаемой пленкой, со стороны улицы — влагостойкой лентой мембранного типа.

Собирают оконный блок — ставят на место подвижные и неподвижные створки. Во время высыхания пены подвижные створки окна должны быть закрыты.
Устанавливают отлив и подоконник.
Со стороны улицы монтируют наличники, со стороны помещения — откосы.

Учитывая особенности деревянных домов, установка крупноформатных панорамных окон нецелесообразна — слишком велики компенсационные зазоры между обсадной и основной рамами. А если по дизайнерским соображениям такая необходимость есть, то лучше выбрать другой материал для строительства дома.

Закрепим все вышесказанное полезным видеороликом по теме:

Подписаться

Полезно1Бесполезно

Пленки

Если стена, на которой устанавливаются окна, будет закрыта мембраной, тогда ее необходимо загнуть внутрь проема. Соответственно, не закрытыми останутся лишь углы. Чтобы прикрыть и эту часть, надо порезать мембрану на кусочки и закрепитьна углах при помощи скоб и скотча.

Если мембрана на стене отсутствует, тогда надо просто закрепить полосы из ветрозащитной пленки.Важно, чтобы они заходили друг на друга и полностью закрывали углы. Проще говоря, боковая должна заходить на низ, а верхняя на боковую

Очередной слой гидроизоляционной пленки нужно закреплять одной стороной непосредственно на профиль окна, а второй стороной на общий контур гидроизоляционной пленки дома.

Существует сразу несколько способов провести эти процедуры.

1. Приобретаем гидроизоляционную само клеящуюся пленку. Здесь нужно просто наклеить ее на оконный профиль и к пленке, которая заведена в проем на стене.
2. Приобретаем двухсторонний скотч, предназначенный специально для монтажа окон. Далее приклеиваем одну его сторону на оконный профиль, а ко второй стороне приклеиваем самостоятельно отрезанный кусок самой обыкновенной ветрозащитной пленки. Остается лишь закрепить этот кусок к проему тем же скотчем.

Какие крепежные элементы необходимы для монтажа ПВХ-профиля в каркасном здании?

Установка пластиковых окон в каркасном доме может выполняться при помощи двух видов крепежей: саморезов и анкерных пластин.

Саморезы считаются более прочным материалом для фиксации окна, однако такая установка требует много времени. Пластины позволяют осуществить монтаж окна в рекордно короткие сроки, но их можно использовать не на всех конструкциях. Окна нестандартных размеров пластинами надежно закрепить нельзя.

Если окно устанавливается с разборкой стеклопакета, то можно использовать обычные анкерные болты. Они врезаются в стены с внутренней стороны каркаса окна. Крепление получается максимально прочным.

Подготовка проемов для окон

Оконные проемы в каркасных домах, независимо от используемой технологии строительства (финской или канадской), требуют предварительной подготовки перед непосредственным осуществлением установки окон.

Рядом с оконными проемами не рекомендуется размещать сдвоенные стойки, т.к. они будут основным источником проникновения влаги и образования внутри конструкции конденсата. Если данной ситуации нельзя избежать, тогда необходимо делать качественную гидроизоляцию всех щелей, образующихся между опорными стойками.

Также все строительные материалы из дерева требуют дополнительной обработки антисептиком. Даже при качественной гидроизоляции участков соединения оконной рамы с проемом нельзя исключать проникновение влаги, способствующей образованию плесени и грибка на деревянных поверхностях.

Обязательно необходимо проверять соотношение размеров проема и окна. В проектной документации каркасных домов предусматривается технический зазор от 1,5 до 2 см. При этом нижний зазор между проемом и оконным блоком делается на 1-2 см больше. В данном случае учитывается обустройство отлива со стороны улицы и подоконника внутри помещения.

Площадь оконного блока

Чтобы помещения достаточно освещались в дневное время суток без использования дополнительного осветительного оборудования, необходимо правильно спроектировать оконный проем в жилом каркасном доме. По типовым проектам схема обустройства оконных проемов предусматривает минимум 0,03 м2 остекления на 1 м3 объема помещения.

Но необходимо учитывать, что максимальные пропорции для расчета размеров оконных проемов предусмотрены для помещений, расположенных с солнечной стороны, если их не загораживают дополнительные постройки и деревья. При этом, чем больше планируется площадь остекления без переплетов, т.е. сплошная, тем толще необходимо использовать стекло.

Рассмотренные выше параметры используют только для жилых домов, возводимых в определенных географических широтах: от 45º северной широты – Симферополь, Краснодар, до 60º северной широты – С-Петербург, Вологда. Для прочих регионов при выполнении расчетов необходимо использовать дополнительный коэффициент:

• К = 0,75 – для зданий, расположенных южнее 45-ой параллели;
• К = 1,2 – для зданий, расположенных севернее 60-ой параллели.

Так как в северных регионах параметры проемов для оконных конструкций согласно нормативным актам должны быть больше, чем в южных широтах, возникает вопрос о решении теплосбережения. Данная проблема решается за счет увеличения в стеклопакетах количества стекл в пакете и воздушных камер в оконном профиле.

При этом необходимо учитывать, что конструкция 2-х камерного окна включает 2 воздушные камеры и 3 стекла, 3-х камерного – 3 камеры и 4 стекла. А каждое стекло повышает угол преломления солнечного луча, что отрицательно сказывается на проникновении света в комнату.

Рассмотренные параметры предусмотрены для обустройства жилых и рабочих помещений. Их не обязательно использовать для организации освещения санузлов, кладовых помещений или террас и веранд. Здесь оконные конструкции могут быть значительно меньше или больше, а в кладовке или туалете могут вообще отсутствовать.

Размеры рамы пластикового окна

От размера оконного проема зависит уровень естественного освещения и комфорт проживания в любом доме. Если владельцы многоэтажных зданий не могут сами выбирать окна, то собственники частных коттеджей вправе экспериментировать с размерами окон.

Но реализуя смелые дизайнерские и архитектурные решения, следует помнить про требования строительных правил и норм.

Выбирая индивидуальный размер оконных конструкций, обязательно учитываются следующие правила:

• Оптимальным решением считается ситуация, когда общая площадь остекления не превышает 18% от поверхности стены.
• В погоне за удобством не следует забывать про безопасность. В разных регионах страны действуют различные погодные условия, которые обязательно должны учитываться при проектировании оконного проема.
• В случае серьезных ветровых или снеговых нагрузок лучше отдавать предпочтение стандартным по размеру конструкциям.

Если речь идет о крупногабаритных блоках, они обязательно должны иметь перегородки, при этом площадь одной створки не должна превышать 2,8 квадратов. Кроме того, большие рамы с двух или трех камерным стеклопакетом обладают большим весом, под действием которой створку может «повести», из-за чего она начинает скрипеть, плохо открываться или закрываться.
