Монтаж распределительной коробки

Обзор моделей на рынке

Распределительная коробка Тусо

• диаметр 60 мм, глубина 40 мм;
• монтажная, или разветлительная;
• круглой формы, состоящая из корпуса и крышки;
• материал корпуса и крышки — негорючая пластмасса;
• фиксация крышки на защелках в крышке и корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление в открытом виде на шурупы или саморезы;
• количество вводов – 4 с резиновыми уплотнителями;
• класс влагозащиты -;

Цена – от 20.00 до 35.00 рублей за штуку.

Коробка распределительная Legrand Atlantic IK10

• размеры 150*150*80 мм;
• прямоугольной формы для внутреннего монтажа,
• металлическая;
• фиксация крышки на винтах в корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление через корпус или на кронштейнах;
• поставляются с перфорированными монтажными рейками;
• класс влагозащиты — IP66;
• внутренне и наружное лакокрасочное покрытие — текстурированное покрытие цвета RAL 7035;

Цена – от 3173.00 до 3300.00 рублей за штуку.

Размеры, монтаж и популярные модели подрозетника для гипсокартона

Инструкция о том, как провести проводку в доме своими руками

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
4. Бокорезы – для разделки проводов на мерные куски по месту установки.
5. Кримпер – инструмент для зачистки концов проводов от изоляции.
6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
8. Пластиковые вкладыши в отверстия для крепления коробок.
9. Винты – для того же.
10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
12. Тестер.

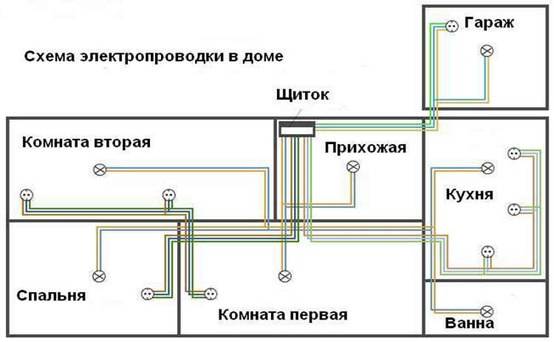

Схема электроснабжения

Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В  подрозетниках,  делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

• Синий провод — на контакт нейтрали;
• Красный коричневый или черный на контакт фазы;
• Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник  должен быть цельным по всей длине, от распределительного щита, до розетки.  Допускаются неразборные соединения в распределительных коробках в  виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает,  прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как  провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

Как произвести сборку и установку распределительного короба

О том, насколько важным элементом для системы электрического питания является распределительная коробка, – может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:

• равномерно распределяемую нагрузку от элементов, потребляющих энергию;
• возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
• удобство при пользовании и ремонте электрокоммуникаций.

В принципе, электрораспределительные коробки – это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены. И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.

Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример – медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.

Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

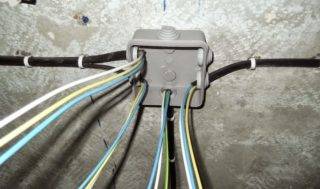

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Разновидности

Основной критерием разных видов распределительных коробок, является способ их установки, он может быть открытым или закрытым.

Закрытый тип предполагает установку в углубление в стене. Проводка, проведенная вдоль стен, замазываются штукатуркой, а затем соединяются в коробке. После того, как все провода надежно соединены и уложены, изделие помещается в углубление в стене, и затем замазывается штукатуркой.

После установки она незаметна для окружающих, это особенно хорошо в тех случаях, когда в квартире дизайн выполнен в стиле прованс или скандинавский.

Открытые коробки помещаются непосредственно на стену. Они часто используются в подъездах или офисах, так как там они не будут бросаться в глаза. Основным преимуществом открытых коробок является быстрый доступ к проводке.

Открытые типы делятся также еще на несколько подтипов, необходимо ознакомиться и с ними для того, чтобы знать какую распределительную коробку лучше выбрать, для каждого отдельного случая. Среди них наиболее популярные это:

С защитой от пыли. В таких изделиях предусмотрена дополнительная защита от мелких частиц, которые попадая внутрь коробки, могут сократить срок службы соединения. Применяются в основном на древо и камнеобрабатывающих предприятиях, а также в сильно запыленных помещениях;

Влагостойкие. Между подвижными частями и в местах соединения кабелей, в них присутствуют специальные резиновые прокладки, которые предохраняют проводку от контакта с водой;

Защищенные и укрепленные. В тех помещениях, в которых на оборудование может оказываться повышенная нагрузка, или где температура постоянно высокая, необходимы более надежные защитные каркасы;

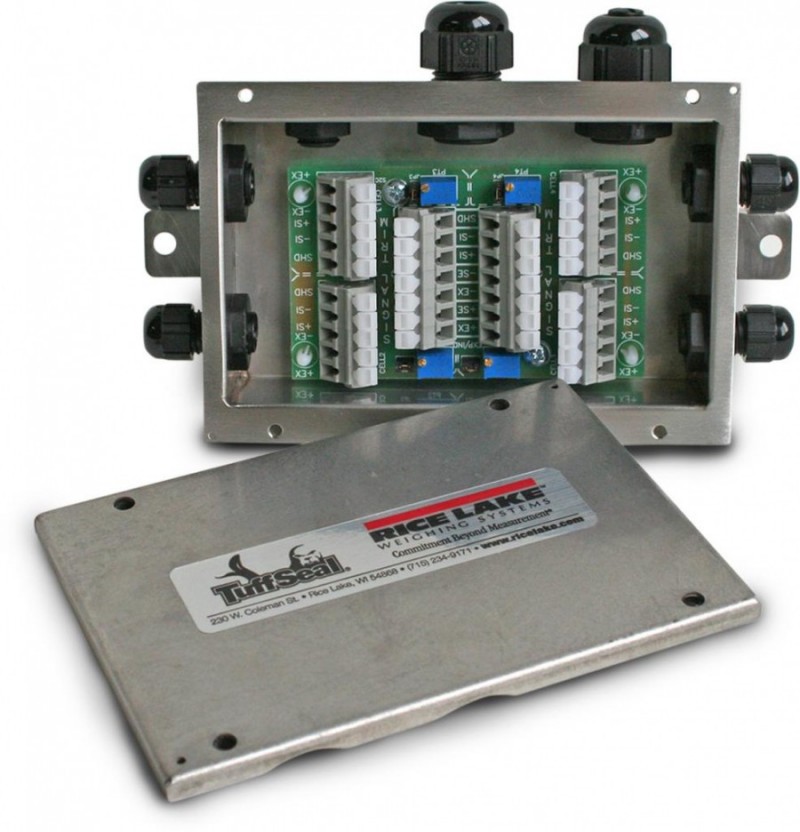

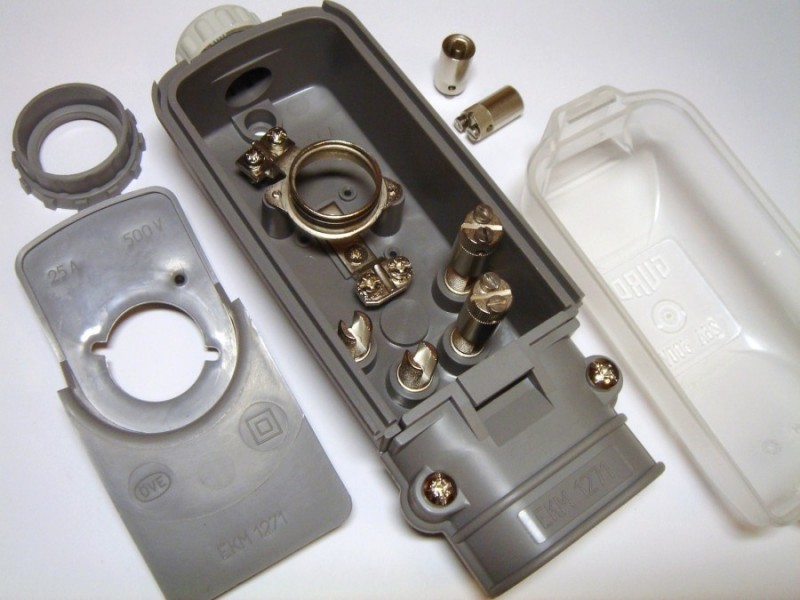

Распределительные коробки с клеммной колодкой. В таких коробках заранее предусмотрены специальные пазы, через которые можно надежно соединить несколько проводов. Такие изделия позволяют соединять концы непосредственно в коробке, вам не нужно покупать дополнительные клеммы или обматывать концы проводов изолентой.

Виды распределительных коробок

Распределительная электрокоробка выпускается в оконечном и проходном варианте. Многопостовая секция получается соединением необходимых коробок, указанных двух типов. Зачастую изделие классифицируется по типу монтажа. Есть внешняя и внутренняя модель, для открытой и скрытой проводки.

К сведению! Кроме классификации по типу монтажа, существует градация распределительных коробок по назначению, безопасности. Такая классификация действует в помещениях, где нужно защитить большое количество промышленного электрооборудования от агрессивной внешней среды.

По безопасности бывают изделия классические, пылезащищенные, брызгозащищенные и пожаростойкие, имеющие повышенную прочность. Первые применяются в обычных, производственных помещениях снаружи. Рассчитаны на стандартный показатель напряжения 220 В. Имеют крышку без прокладки из резины и стандартные резиновые уплотнительные каемки. Вторые предназначены для объектов, где находится высокое содержание пыли и требуется защитить провода от нее, чтобы система электроснабжения работала и исправно.

Брызгозащитные распределительные коробки с клеммами используются для скрытой проводки в помещениях, где высокая влажность воздуха. Они покрыты специальными резиновыми прокладками и уплотнителями. Пожаростойкие, применяются там, где производятся пожароопасные работы.

Вариант размещения и способ крепления

Внешняя модель закрепляется поверх стены. Такой вариант используется при оборудовании офисных, промышленных и коммерческих помещений. В частном доме такими распределительными коробками оборудуют подсобки и комнаты технического назначения.

Внутренняя модель предназначена, чтобы закреплять провода в проеме стенки или перегородочных пустотах так, чтобы проводка, которая была проложена в каналах, не выходила наружу. Крышка на таком изделии после монтажа или проводного соединения скрывается с помощью штукатурки или шпаклевки.

Наиболее популярен навесной способ крепления, но есть и напольный. Как правило, второй чаще всего используется в промышленности.

Обратите внимание! По способу закрывания есть модель с простой крышкой и крышкой, закрывающейся шурупом или винтом. Навесной способ крепления

Форма и размеры изделия

По форме распределительная коробка бывает круглой, квадратной, прямоугольной, с гладкими, перфорированными, конусными стенками. По защите корпуса бывает не защищенной, защищенной и герметичной. По размерам маленькая, средняя и большая. По способу ввода кабеля есть изделие для трубы, гофры, кабеля.

Количество и размеры отверстий в корпусе

Согласно номенклатуре, есть распаячная модель. Она используется для разводки электричества в доме, промышленном цеху. В ней находится от двух до четырех отверстий. Есть распределительная модель с шестью корпусными отверстиями для узловых кабельных соединений.

К сведению! Также имеется установочная модель. Это подрозетник. В ней 2-6 отверстий.

Материал

Распределительная клеммная коробка бывает в основном пластиковой и металлической. Пластик имеет отличные диэлектрические свойства, он дешевый. Изделия из него выпускаются разных форм и размеров. Они комплектуются резиновыми уплотнителями, монтажными планками и фиксирующими винтами. Модели долговечны, поскольку пластик не разрушается естественным образом.

Металлическая распределительная коробка используется на складе, в ангаре, мастерской и промышленном секторе. Она применяется там, где нужно не только прикрепить электропровода, но и защитить их от неблагоприятных факторов производственных помещений. Изделия из металла создаются штамповкой, последующей грунтовкой и окраской. Фиксация крышки достигается винтовым соединением. Герметичность конструкции повышается резиновыми уплотнителями и крышками.

Обратите внимание! Коробки из пластика обладают достойной степенью защиты оболочки. Литой фторопласт или пропилен устойчив к действию химических веществ. Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени

Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу

Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени. Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу.

Виды распределительных коробок

Основное отличие распределительных конструкций заключается в используемом способе установки. Устройство может быть вмонтировано в стену и тщательно замаскировано строительными смесями или же устанавливаться на поверхности стены.

Для открытой проводки

Распаечная коробка для открытой проводки должна быть надежно зафиксирована на поверхности стены. Это касается и кабельных каналов, в которых будут помещены электрические провода. Этот способ установки предпочтительнее использовать на промышленных предприятиях, в офисах, где внешний вид помещения не играет роль. Также открытый способ установки используется часто в загородных домах и дачах, технических помещениях.

Основное достоинство способа – возможность быстрого и беспрепятственного доступа к устройству, а также месту соединения электрических цепей.

Для скрытой проводки

Приборы устанавливают в определенном проеме стены в местах соединения выводов и электрических проводов. Также монтаж возможен в свободном пространстве перегородок. Это позволяет установить распределительную конструкцию и проводку поместить в специальных кабель-каналах, расположенных в стене. Скрывают их с помощью различных строительных смесей, например, штукатурки. После установки дверца прибора также должна быть тщательно скрыта в стене.

Классификация распаечных коробок

Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.

Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:

1. Распаечные. Их предназначение – защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
2. Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.

Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.

Преимущества использования распаечных (распределительных) коробок очевидны:

• обширный выбор под энергосети разной мощности;
• надёжная защита мест соединений электропроводки;
• удобство и лёгкость выполнения монтажа;
• разнообразие материалов корпуса;
• разнообразие декоративного исполнения.

Конструкция изделий проста и представлена обычно коробками прямоугольной, круглой или иной формы, которые закрываются крышками. Плотное прилегание и фиксация крышек обеспечивается замками-защёлками разной конфигурации.

Все существующие формы коробок изготавливаются под скрытый или открытый монтаж. Крепление распаечных коробок наружной установки осуществляется стандартно – шурупами, дюбелями, саморезами.

Фиксация распаечных коробок для скрытой проводки делается вставкой их непосредственно в структуру строительной конструкции (стены, перегородки, потолка) с последующей заливкой раствором.

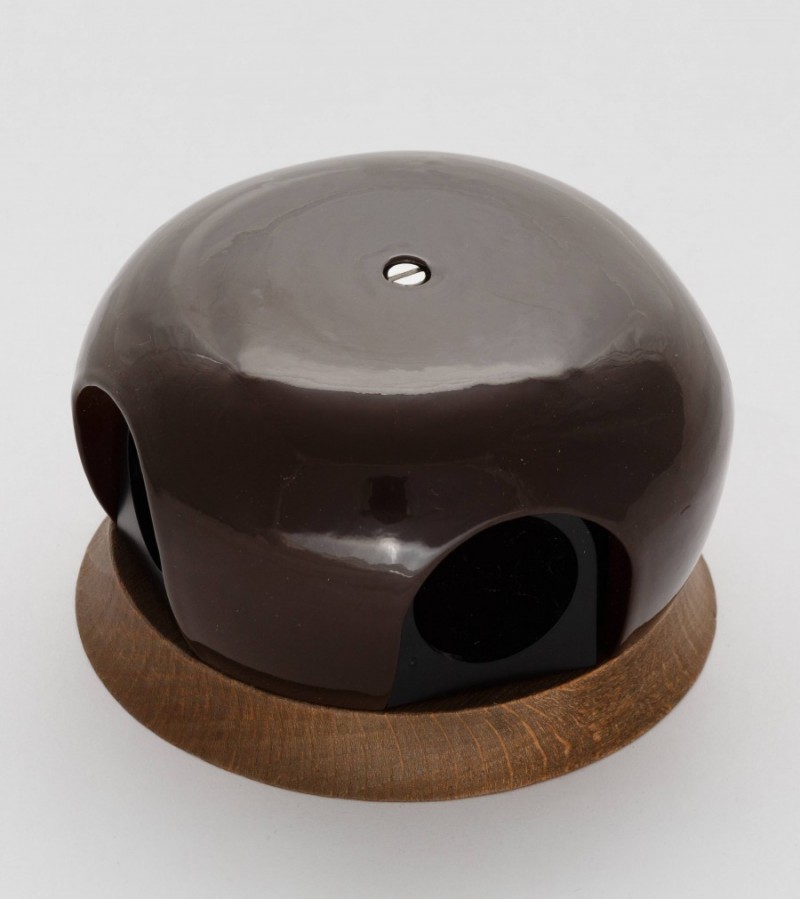

Конструкции для открытой проводки

Исполнение коробки распаечной для монтажа открытой проводки, как правило, прямоугольное или круглое. Материал изготовления – полипропилен, АБС-пластик белого, серого или чёрного цвета. Количество боковых отверстий для вводов проводов (кабелей) от 4 до 10.

В качестве наглядного примера коробки открытой проводки можно рассмотреть модель AP9, предназначенную для установки в условиях помещений с повышенной влажностью. Корпус изделия выполнен на основе двухкомпонентного литья и оборудован мембранными вводами под кабель.

Верхняя корпусная часть (крышка) таких распределительных коробок, сделанных под наружный монтаж, имеет на внутренней стороне специальный паз по всему периметру. В этот паз закладывается ПВХ-уплотнитель, надёжно перекрывающий пути проникновения влаги и пыли внутрь изделия.

Крышка “привязана” на корпус гибким поводком – дополнительное удобство при обслуживании.

Несмотря на простое исполнение, конструктивные особенности коробок подобных AP9, обеспечивают таким изделиям степень защиты IP 55. Предусмотрено дополнение конструкции аксессуарами – предохранителями, клеммниками, чем обеспечивается более удобное и надёжное соединение проводников.

Изделия скрытого типа

Распаечным коробкам для скрытой проводки фактически присущи те же технические параметры и качества, что отмечены для изделий наружного монтажа. Они тоже преимущественно делаются из полипропилена и полистирола. Причём полипропилен, как правило, используется для изготовления корпуса, а полистирол является материалом крышки.

Под установку в теле кирпичных и бетонных стен выпускаются коробки распределительные, имеющие класс защиты IP20 – IP30. Форма изделий преимущественно круглая или прямоугольная. Цветовая окраска корпуса – белый, синий, чёрный. Крышки традиционно белые или светло-серые.

Сочленение и фиксация крышки с корпусом обычно выполняется за счёт штыревого замка. На корпусе есть пазы, куда вставляются пластмассовые штыри крышки.

Установочная коробка – подрозетник

Есть разновидность распаечных конструкций – установочные коробки. Их главное предназначение – монтаж внутри полых или сплошных стен зданий (кирпичных, бетонных) с последующей инсталляцией электрических выключателей, розеток и прочих элементов электросетей. Установочные распределительные коробки изготовлены под класс защиты IP20.

Фирменные изделия выполнены из пластика хорошего качества, имеющего высокие характеристики прочности и диэлектрической защиты.

Монтироваться установочные коробки могут в условиях температуры окружающей среды от -5ºС до +60ºС. Диапазон рабочих температур находится в границах значений -25ºС/+40ºС. Существуют два вида изделий: для монтажа в полых стенах или в сплошных стенах.

Соединения внутри разветвительной коробки проще, качественнее, быстрее производятся с использованием пружинных клемм:

Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

• ответвление розеточной группы;
• сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.
