Как подобрать расширительный бачок для отопления

Материалы

При изготовлении расширительных бачков применяются различные материалы, однако самыми распространенными считаются модели со стальным корпусом.

В настоящее время многие люди в стремлении сэкономить конструируют такие агрегаты самостоятельно. Для этого они зачастую используют листовые материалы, которые впоследствии собирают в единую конструкцию при помощи сварки. Также для изготовления бака расширения можно использовать самые неожиданные предметы, например, пластиковые бочки и канистры или же старые газовые баллоны. Применение подобных материалов значительно удешевляет создание расширительного бака. Несмотря на столь большой выбор подходящего сырья, специалисты все-таки рекомендуют обращаться к нержавейке, если вы планируете собирать бачок своими руками.

Что касается перегородки в таких агрегатах, то здесь большинство производителей используют высококачественную резину, синтетическую резину, сырье из бутилкаучука натурального происхождения или EPDM. Мембранные элементы для подобных агрегатов производят из различных материалов, которые по ходу использования беспроблемно переносят самый разный температурный диапазон.

Если рассматривать конкретные случаи, то:

• для бачков до 2 тысяч литров чаще всего применяются мембраны маркировки EPDM DIN 4807;
• баки, имеющие объем, превышающий вышеуказанную отметку, укомплектовываются мембранными элементами марки BUTYL.

Разновидности контуров и баков

В системе отопления циркулирует нагретый теплоноситель. Это может быть вода или гликолевая незамерзающая жидкость. Вне зависимости от вида теплоносителя, они обладают схожими качествами при нагревании. А именно увеличиваться в объёме. Это, в свою очередь, напрямую отражается на давлении, скачки которого приводят к сбою в работе обогревательных приборов. Повышение или понижение давления может привести к полной остановке циркуляции теплоносителя.

Чтобы давление оставалось всегда стабильным, устанавливаются мембранные расширительные баки для систем отопления и резервуары открытого типа. Принцип их работы, как и все гениальное, прост. Теплоноситель, нагреваясь, расширяется и вытесняет некоторый объём в резервуар бака. После остывания теплоносителя, его объём уменьшается, и вытесненная жидкость из бака возвращается в систему. При этом получается, что в трубах и радиаторах всегда циркулирует одинаковое количество теплоносителя, а в бак вода то прибывает, то убывает.

Так же, как и системы отопления, баки отличаются по своей конструкции. Они бывают:

• открытыми;
• герметичными (мембранными).

Соответственно и применяются они в разных контурах. Открытий бак монтируется в системе с естественной циркуляцией. Она происходит вследствие наличия статического избыточного давления. Статическое давление возникает благодаря силе тяжести. Оно создаётся под собственным весом теплоносителя. Для того чтобы в таких системах осуществлялась циркуляция, все элементы конструкции монтируются под уклоном. А бак открытого типа, в свою очередь, устанавливается в самой высокой точке.

Его конструкция очень проста, это металлический резервуар с открытым верхом. Грубо говоря, как ведро. Так как такие баки в большинстве случаев изготавливаются мастерами самостоятельно, они могут быть произвольной формы. К баку подсоединяются патрубки, через которые жидкость попадает в емкость или удаляется из нее при необходимости.

Крепление к стене

Установка мембранного расширительного бака для отопления осуществляется только в тандеме с системами закрытого типа. Циркуляция в таких контурах осуществляется благодаря динамическому давлению. Оно возникает благодаря работе насосов, которые нагнетают скорость потока, пропуская его через себя. Насосы работают от электросети. Герметичные баки – это сосуд, разделенный на две камеры. В одной из них циркулирует жидкость, а во второй находится воздух.

Отсеки разделены между собой прокладкой из резины, которая также именуется как мембрана. В корпус бака со стороны воздушной камеры встроен ниппель для накачивания воздуха внутрь сосуда. Эта процедура выполняется для настройки работы бачка. Принцип его действия заключается в том, что жидкость из системы попадает в первую камеру бака. Эластичная мембрана при этом растягивается. После остывания воздух, находящийся под давление во второй камере, вытесняет теплоноситель обратно в систему.

Герметичный бак – это изделие, изготавливаемое в производственных условиях. Есть определенные стандарты, которыми руководствуются производителя. Согласно общепринятым нормам выпускают только два конструктивных варианта:

• плоский расширительный бак для отопления;
• баллонный бак.

Оба одинаково справляются со своими функциональными обязанностями. Различие лишь в габаритах. Так, плоский расширительный бак для отопления занимает меньше места, да и выглядит более эстетично.

На практике случается, что эластичная мембрана каким-то образом повреждается. При этом герметичность между камерами бачка нарушается, что приводит к его общей неисправности. В этом случае варианта два:

• можно заменить мембрану, если бак разборный. Для этого надо просто раскрутить его и изъять поврежденную прокладку, поставив на ее место новую;
• поменять изделие в сборе, если конструкция неразборная.

Несмотря на то что неразборные мембранные расширительные баки для отопления лишены возможности частичной замены комплектующих, они все же очень востребованы. Так как самостоятельная замена мембраны, даже выполненная очень качественно, все равно будет уступать сборке в производственных условиях. В последнем случае резинка плотно прилегает к стенкам сосуда, все швы завальцованные, изделие выдерживает большую нагрузку.

Устройство мембранного бака

Оборудование представлено в виде герметичного сосуда, разделенных на два раздела:

• Воздушный отдел включает воздух под давлением.
• Водяной отдел крепится к отоплению. Он пропускает через себя воду различного давления.

Эластичная мембрана разделяет отделы, благодаря чему она изменяется по форме. Поэтому меняются объемы этих отсеков. Отдел с воздухом содержит вентиль с ниппелем, благодаря чему меняется давление. С его помощью регулируется функционирование мембранного бака.

Давление воздуха влияет на поступление воды, а также объем и давление.

Принцип работы

При увеличении водяного отсека происходит расширение бака. В результате он наполняется большим количеством воды. А отдел с воздухом приобретает меньшие размеры. Затем давление воздуха уменьшается, благодаря чему уравновешивается давление воды. При уменьшении давления в системе происходит сокращение мембраны, после чего восполняется потерянное давление.

Подача воды в мембранном баке будет происходить до того, пока воздух и вода по давлению не будут уравновешены.

Функции мембранного бака

• Для отопительной системы. Нагревание воды ведет к увеличению ее объема, из-за чего требуется применение расширительных баков. С их помощью происходит компенсация расширения воды. По размеру прибор должен соответствовать системе отопления: объем «погашает» расширение воды. Если отсутствует мембранный бак, то нагрев ведет к появлению дефектов в системе отопления. В результате может выйти из строя вся система.
• В устройстве водоснабжения мембранный бак применяется вместо гидроаккумулятора, благодаря которому накапливается вода, после чего происходит ее расход по назначению. Для работы применяется давление, присутствующее в гидроаккумуляторе, а насос в этом случае не требуется. Поскольку насос функционирует редко, то продлевается его срок эксплуатации. В качестве гидроаккумулятора он выполняет функцию компенсации воды при подключении горячей воды.
• Функция предохранения от гидроудара. Если резко включать насос для подачи воды, то такое перекрытие ведет к появлению гидроудара. Он предполагает перепад давления, из-за чего выходит из строя трубопровод и весь механизм. Мембранный бак будет выполнять функцию защиты: из-за большого давления произойдет растяжение мембраны, водяной отдел будет большим, а давление снизится.

Использование такого оборудования полезно во многих сферах работы оборудований

Поэтому очень важно его присутствие в отопительной системе

Подключение радиатора отопления к однотрубной системе: принцип работы и варианты монтажа Сбросной клапан для отопления. Отопление с естественной циркуляцией двухэтажного дома: принцип работы и варианты монтажа Сбросной клапан для отопления.

Эксплуатация расширителей

Поддержание расширительного бака мембранного типа в работоспособном состоянии включает в себя:

1. регулярный визуальный осмотр на отсутствие коррозии;
2. проверка целостности мембраны;
3. проверка давления воздуха (газа).

Техническое обслуживание баков открытого типа предусматривает внешний осмотр состояния корпуса и теплоизоляции, а также проверку уровня жидкости, который не должен опускаться ниже минимальной отметки.

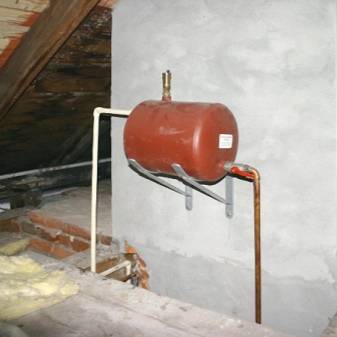

Расширительный бак на кронштейне.

Правильный выбор и установка расширительного бака в системе отопления – одна из составляющих надежной, бесперебойной и безопасной работы всей системы отопления жилого дома. Сегодня чаще устанавливается расширительный бак закрытого типа с мембраной-диафрагмой, сочетающий в себе доступную цену и высокий уровень удобства в эксплуатации.

Интерьерное решение: декоративные решетки на радиаторы отопления

Оптимальная теплоизоляция для труб отопления

Самостоятельное утепление труб отопления на улице

Установка и подключение

Если у вас есть навыки работы с сантехникой, то установить расширительный бачок не составит труда. Но перед тем как начать его монтаж, вам стоит ознакомиться с основными правилами установки:

1. Расширительный бак открытого типа должен находиться выше любого элемента системы отопления;
2. Мембранный бак объемом более 30 литров нежелательно крепить к стене, он должен стоять на подставке;
3. Нельзя устанавливать расширительный бак в помещении, где температура может опуститься ниже 0 °С;
4. Расширительный бак необходимо подключить к системе отопления до ее разветвления;
5. Если в системе предусмотрено несколько отдельных контуров, на каждый из них нужен свой расширительный бак;
6. Подключение расширительного бака к основной трубе должно производиться сразу перед насосом.

Схема подключения расширительного бака к системе отопления.

Теперь давайте рассмотрим пошаговый план действий:

В первую очередь нужно подсоединить к расширительному баку (1) тройник с сливным краном (2). Он понадобится чтобы сливать теплоноситель для обслуживания и снятия расширительного бачка. Для уплотнения всех резьбовых соединений используйте один из трех вариантов:

• Фум-лента;
• Пакля со специальной высокотемпературной пастой;
• Шнур с высокотемпературным герметиком.

Важно!
Обматывать резьбу лентой, паклей или шнуром нужно против ее направления. Начинайте обмотку от края резьбы в направлении корпуса фитинга

Если сделать по-другому – при вкручивании уплотнение пойдет вниз по резьбе и гарантированно будет протечка.

К тройнику (2) подключите шаровый вентиль (3). Он нужен для перекрытия подачи теплоносителя в емкость. От него дальше пойдет труба, которая будет соединять расширительный бак с основной магистралью отопительной системы.

В основную трубу системы необходимо врезать обычный тройник (4). Он должен располагаться до циркуляционного насоса (5)

Обратите внимание на подбор места установки расширительного бака и расположением тройника. Расстояние между ними должно быть небольшим – так будет удобнее соединить их между собой

Когда определились с местом монтажа бачка, установите кронштейны, подставку или крепления. Помните, что вес бачка с теплоносителем будет зависеть от температуры в системе. Чем она выше, тем больше теплоносителя входит в бачок и тем он тяжелее. Кронштейны и крепеж должны выдержать его при полном заполнении.

Перед установкой необходимо проверить уровень давления в баке. Оно должно быть на 0,2 атм. меньше, чем в системе отопления. В большинстве случаев расширительный бак поставляется с уже закачанным в него воздухом. Если он пуст – вам придется накачать его самостоятельно.

Для закачки и спуска воздуха, проверки давления в верхней части расширительного бака есть ниппель. Он может быть скрыт под пластиковой крышкой, или просто закручен колпачком. Чтобы закачать воздух и проверить давление вам понадобится насос и обычный автомобильный манометр.

После того как все готово, можно крепить расширительный бачок к кронштейнам. Затем останется лишь провести от шарового вентиля трубу или шланг к тройнику. После того как все сделано, можно включать систему отопления для проверки.

Единственная проблема, которая может возникнуть при работе системы отопления – протечки. Они возникают в местах резьбовых соединений. Если вода или теплоноситель протекают на стыках, варианта три:

• Неплотно сделано уплотнение;
• Некачественная прокладка или уплотнительное кольцо;
• Повреждена резьба.

В любом случае нужно разобрать проблемный стык и осмотреть его. Если проблемы с резьбой – ничего не поделать, придется покупать и ставить новый фитинг. Если с ней все в порядке, то достаточно заменить прокладки и сделать новое уплотнение.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Время расчётов — как определить необходимый объём расширительного бака

Разобравшись с классификацией и выбрав наиболее подходящий для ваших целей вариант, необходимо рассчитать минимально допустимый объём бака. Для комфортной эксплуатации отопления достаточно ёмкости, вмещающей 10% от объёма теплоносителя в системе. Чтобы посчитать количество всей воды в трубах и радиаторах, применяют два вариативных способа:

• измерение литража при непосредственном заполнении системы водой либо иным теплоносителем;
• расчёт вместительности всех труб и радиаторов, находящихся в отопительном контуре.

Для подобных целей можно использовать канистры либо иные ёмкости, объём которых уже известен

Для вычисления объёма трубопроводов используйте нижеприведённую таблицу:

Внутренний диаметр трубы, мм	Объём воды в 1 погонном метре, л
14	0,1539
16	0,2011
18	0,2545
20	0,3142
22	0,3801
24	0,4524
28	0,6158
32	0,8042
36	1,0179
40	1,2566
50	1,9635

Для расчета объёма батарей отопления можно использовать следующие усреднённые значения:

Материал радиатора	Объём жидкости в 1 секции, л
Чугун	1,7
Биметаллический сплав	0,25
Алюминий	0,45

Выполнив все необходимые вычисления, можно сразу же найти 10% от этого значения. Либо воспользоваться специальной формулой, которая даст более точный и объективный результат:

V= VL · β / D

• VL – вместимость отопительной системы, л;
• β – коэффициент расширения жидкости;
• D – эффективность расширительного бака.

Чтобы вычислить последний показатель в формуле, производим следующий расчёт:

D = (PV-PS) / (PV-1),

где PV – максимальное значение рабочего давления в системе, бар; PS – давление в баке без нагрузки, бар.

В качестве жидкости для отопления может применяться специальный антифриз, имеющий свой показатель коэффициента расширения

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Типы баков

• открытые;
• закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

• простота и неприхотливость обслуживания;
• отсутствие дополнительных элементов;
• простота управления.

Недостатки:

• открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
• из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
• установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

• полная герметичность системы;
• отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
• простота монтажа;
• экономичность.

Недостатки:

• необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
• риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

• отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
• установка в любом удобном месте внутри помещения;
• отсутствие необходимости теплоизоляции;
• простота монтажа;
• надёжность;
• экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

• невозможность изготовить своими руками без специальных материалов и инструментов;
• периодическая проверка давления инертного газа;
• при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.
