Инструкция по установке раздвижных межкомнатных дверей

Как установить раздвижную дверь?

Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:

• подготовка дверного проема;
• крепление направляющих элементов;
• установка полотна;
• врезка ручек.

Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.

Подготовка межкомнатного проема

Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.

Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.

Монтаж направляющих

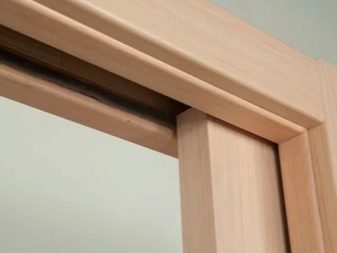

Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.

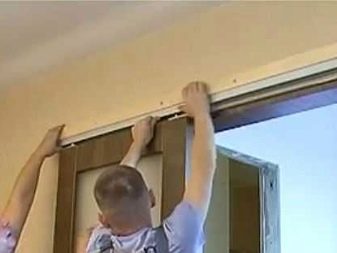

Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.

Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.

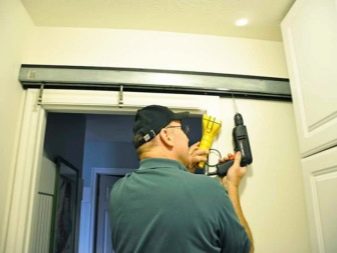

Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.

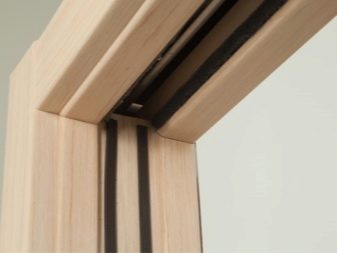

Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.

Монтаж полотна

Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.

Фурнитуры

Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:

1. линейка и карандаш;
2. фрезерный станок;
3. стамеска и молоток;
4. саморезы и отвертка.

Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.

Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.

Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.

Преимущества и недостатки

Говоря о сильных и слабых сторонах раздвижных дверей, следует быть очень осторожным. Появление на рынке более совершенных моделей с одной стороны добавляет плюсов к их характеристике, с другой, нивелирует или убирает полностью некоторые минусы.

По состоянию на начало 2020 года, у системы раздвижных дверей следующие преимущества перед распашными:

• экономится полезная площадь помещения за счет ликвидации зоны, необходимой для открытия классических дверей;
• больший срок эксплуатации из-за отсутствия диагональной нагрузки — распашная дверь постоянно стремится принять форму ромба;
• оригинально, модно, стильно — такие характеристики дают возможность творческим людям реализовать самые необычные дизайнерские идеи;
• гармонично вписываются в любой стиль интерьера;
• высокая безопасность: не могут самопроизвольно распахнуться при порыве сквозняка — конструкция дверей полностью исключает такую возможность; нельзя прищемить пальцы, что особенно актуально для семей с маленькими детьми; отсутствует опасность разбить лоб об полуоткрытую дверь ночью, а детям во время игр и беготни;
• открываются легко и бесшумно;
• позволяют разграничить помещение на несколько зон, что интересно для квартир-студий;
• поддаются автоматизации;
• отсутствуют так называемые «глухие зоны», куда при распашных дверях ничего нельзя поставить или положить;
• можно закрыть проем любой ширины.

Есть и недостатки:

• высокая цена комплекта — фурнитура, механизм, само полотно стоят значительно дороже, чем у распашных дверей;
• запахи и звуки свободно распространяются по всей квартире;
• высокая стоимость монтажа — проблема решается установкой системы самостоятельно;
• сложность ремонта — через несколько лет после установки в продаже можно не найти аналогичных колесиков. Поэтому при заказе дверей лучше сразу заказать дополнительный комплект роликов;
• нельзя поставить вместо входных дверей.

Как самостоятельно установить откатные межкомнатные двери в доме: технология и советы

Раздвижные или, как еще говорят, откатные двери сегодня весьма популярны. Они удобны тем, что дверь при открывании не распахивается, а сдвигается вдоль стены, поэтому для функционирования дверей требуется меньше места. Кроме того, раздвижные двери весьма привлекательно выглядят и подходят к разнообразным интерьерам. Установить такие межкомнатные двери вполне можно и своими руками, их монтаж не сложнее установки обычных распашных дверей.

Откатные двери могут быть весьма разнообразными. Створки дверей могут изготавливаться из самых разных материалов – дерева, МДФ, стекла, комбинации нескольких материалов. Могут отличаться двери и по конструкции. Створки могут сдвигаться по радиусным направляющим, сдвигаться каскадом, складываться и пр.

Установить межкомнатные двери, имеющие откатной механизм открывания, можно и своими руками. Конечно, работа это не самая простая, нужно будет запастись терпением и настроиться на кропотливую работу.

Типы конструкций навесных дверей на роликах

Дверь-купе

Общий принцип всех раздвижных дверей в том, что они открываются не наружу или внутрь, а в бок, двигаясь по горизонтали вдоль или даже внутри стены. Несмотря на это, отличия в типах навесных дверей есть и их необходимо учитывать.

Дверь-купе

Самый распространённый и известный тип навесной двери. Но и здесь всё не так просто потому, что они могут быть:

• Подвесными. Крепятся только вверху и при достаточной высоте могут постукивать при движении по стене.
• Подвесными с двумя направляющими. Крепятся и вверху и внизу, но конструкция подразумевает наличие порожка или утопленной в пол направляющей.
• Подвесными кассетными. Устанавливается в большинстве случаев в частных домах. Полотно двери уходит в специальный паз в стене, который в обычных квартирах сделать довольно сложно.

Каскадные раздвижные двери

Принцип конструкции отличается от раздвижных дверей с двумя направляющими только тем, что и сверху и снизу устанавливаются две, а то и больше направляющих. Дверных полотен может быть несколько и вся конструкция монтируется таким образом, что последовательное их расположение может образовывать ещё одну межкомнатную перегородку, а в открытом положении все полотна собираются вместе.

Раздвижная дверь «гармошка»

Довольно сложная конструкция, монтаж и установка которой требует некоторых навыков. Состоит из нескольких дверных полотен, скреплённых между собой петлями. Спроектировать, собрать и установить самостоятельно возможно, но лучше привлечь к этому делу опытных специалистов, которые рассчитают не только направляющие, но количество и размеры полотен. Особенно, если эта непростая конструкция будет использоваться в виде межкомнатной перегородки с большим количеством составляющих.

Радиусные раздвижные двери

Установка этих стильных конструкций требует дополнительной подготовки. Полукруглые стены в квартире редкость и поэтому придётся сооружать её самостоятельно из гипсокартона или каких-то других материалов. Вариант очень красивый, но очень трудоёмкий.

Выбирать, какой именно тип дверей будет установлен в вашей квартире или доме, нужно учитывая все тонкости и нюансы. Первую попавшуюся конструкцию хватать и монтировать не стоит. Во-первых, может элементарно не вписаться в существующий дверной проём. А во-вторых, всегда лучше всё правильно рассчитать и только потом приниматься за работу.

Советы по установке своими руками

Установка раздвижных дверей своими руками – не такая уж сложная задача. Вполне реально самостоятельно установить как открытую, так и закрытую систему.

Любой вид данной конструкции состоит из дверного полотна (количество створок зависит от комплектации), направляющих, ограничителей, не менее двух роликов, верхней накладной панели (в некоторых конструкциях отсутствует), наличников, крепёжных деталей (болты, саморезы и прочие элементы).

Перед установкой необходимо подготовить инструменты, ведь без них монтаж будет невозможен. В первую очередь готовят строительную рулетку и специальный уровень, так же понадобится дрель или перфоратор (зависит от вида стен). Не лишними будут: шуруповёрт, строительный отвес, небольшой молоток, карандаш (маркер).

Для каждого способа установки существует своя правильная инструкция. В зависимости от расположения конструкции различают: скрытую установку, когда дверь при открытии убирается в специальный пенал и внешний монтаж, когда движение полотна не скрыто ни при открытии, ни при закрытии двери.

Открытая раздвижная конструкция

Перед установкой в первую очередь необходимо демонтировать старую дверь, петли, на которых она висела и наличники. Коробку дверную лучше тоже убрать, так как при установке раздвижной конструкции она может помешать.

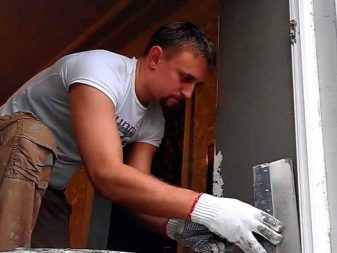

Теперь нужно привести в порядок дверной проём. Убираем все неровности: шпатлюем, штукатурим и выравниваем края. Нижняя часть проёма должна быть параллельной полу, допускается погрешность не более 5 мм. Стоит учесть толщину напольного покрытия. При его отсутствии нужно делать с учётом толщины покрытия.

С помощью отвеса проверяются боковые поверхности, они могут иметь отклонения в пределах 3-5 мм. Лучше, если стены имеют идеально ровную поверхность, тогда и дверное полотно будет прилегать хорошо.

Теперь можно приступать к установке дверной коробки. Для её выравнивания потребуются специальные клинья, которые будут располагаться между коробкой и стеной. Регулируя место расположения клиньев и степень утоплености в проёме можно добиться ровного положения дверной коробки. Проверить правильность установки можно либо с помощью строительного отвеса, либо применить строительный уровень. Добившись ровного размещения можно закреплять конструкцию с помощью шуруповёрта.

Перед закреплением верхних направляющих необходимо убедиться в ровности подвешивания дверного полотна. Для этого нужно приставить полотно к стене рядом с дверной коробкой и сделать пометку по верхней части. Затем полотно вставляют в проём и также делают отметку.

От полученной линии отмеряем 5-7 см в направлении потолка и чертим линию. С помощью её отмечаем место расположения бруса. Длина бруса должна быть больше ширины полотна в два раза плюс 10 см. Если крепится двустворчатая система, то длина бруса и профиля должна быть больше ширины одного полотна в 4 раза и плюс несколько см. Это необходимо для того, чтобы дверь при открытии полностью открывала дверной проём.

Расположение бруса зависит от количества створок. Если створка одна, то крепление бруса зависит от стороны открывания двери. Его середина может располагаться как над правой частью, так и над левой. Если предусмотрена установка двух створок, то длина бруса делится на три части, где средняя часть должна располагаться над проёмом.

Пенал

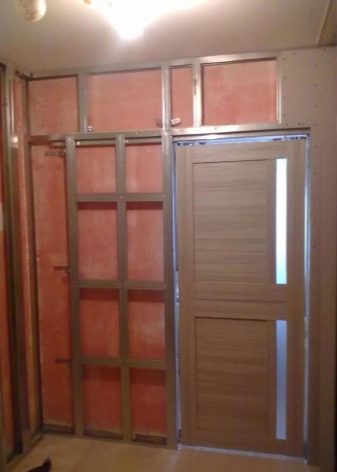

Ширина пенала должна быть больше дверного полотна в два раза, оно должно полностью скрываться в пенале при открытии створок. Пенал устанавливается либо в проёме, либо рядом со стеной. С внешней стороны для сокрытия конструкции используется гипсокартон, либо каркас декорируется стеновыми панелями.

Каркас изготавливают из деревянного массива, он подходит для дверей с массой, не превышающей 80 кг, а также из металла для полотен с массой больше 80 кг. Каркас приобретается в зависимости от параметров двери и вида раздвижной системы. В проёме он сначала тщательно выравнивается, а затем фиксируется с каждой стороны к стене. Щели между пеналом и стеной заделывают специальной пеной.

Затем можно монтировать раздвижную систему. Схема крепежа при любом способе установки практически идентична. Верхняя направляющая крепится либо к брусу, либо на кронштейны. В верхней части полотна прикрепляются ролики, их количество зависит от ширины и веса двери. Полотно с роликовым механизмом вставляется в профиль и свободно перемещается там по всей длине. Наличие нижней направляющей зависит от конструкции.

Виды раздвижных дверей

Устройство раздвижных дверей может быть принципиально разным не только по механизму движения, но и по своей конструкции. Они разделяют по виду открытия и закрытия на три типа:

Купе

Движение осуществляется вдоль стены

Данное типовое оформление дверей аналогично, дверным полотнам установленных в купе поездов, открытие осуществляется параллельно полотну, а не перпендикулярно.

Перегородка с раздвижными дверями — купе

Итак:

• Процесс открытия облегчается посредством установленного подшипникового узла, вдобавок полотно, имеет возможность фиксации в нужном положении, при помощи стопорного устройства.
• Перемещение полотна вдоль направляющей, осуществляется с помощью роликов, установленных в нижней и верхней части дверного проема (см. Установка межкомнатных дверей купе своими руками – как это сделать).
• Применение данного типа дверей будет иметь небольшой плюс в сравнении с дверьми открывающихся нараспашку, в виду того, что открывая полотно, оно не занимает полезные квадраты нашего пространства.

Отличный вариант для среднестатистических комнатушек уходящей эпохи.

Пеналы

В этом типе имеется схожесть на двери-купе, применяется пенал для раздвижной двери, но в нем имеется одна отличительная черта, придающая ему оттенок практичности в сравнении с другими.

Раздвижная дверь пенал

• Разница состоит в том, что при открытии двери полотно заходит и прячется в нише стеновой перегородки.
• Данный вариант немного, значителен в стоимости и имеет относительно сложное устройство, но его преимуществом является то, что полотно при открытой двери не видно, тем самым нет визуального искажения интерьера, еще устанавливается доводчик на ведущий профиль.

Складные

Данный тип делится на два подтипа «гармошка» и «книжка».

«Гармошки» Дверь гармошка

Раздвижная дверь гармошка является составной, здесь есть  от 10 и больше секций (панелей), которые при открытии или закрытии собираются по принципу жалюзи. Секции данного вида дверей набираются из элементов, изготавливаемых в различных вариантах (массив из обычного стекла, цветного, с оттенком, с присутствием витражей). Широкий ассортимент материалов для отделки и самих панелей, позволяют вписать оригинальную дверь в любое комнатное помещение вашего жилища с изысканным интерьером.

«Книжки» Раздвижная дверь книжка

Отдаленно похожи на гармошку, но только отдаленно. У данных дверей наборных панелей в наборе, меньше, что делает их выгодными с точки зрения удобства и практичности, ввиду того, что секции практически не сходят с направляющего рельса профиля, экономят место. Сравнивая в ценовом диапазоне с гармошкой, книжки немного дороже. В стандартную комплектацию таких дверей, входит пара профилей, петли, резиновая подушка, фиксатор, и роликовые узлы.

Механизмы отката раздвижных дверей

Ролики для раздвижных дверей являются откатными механизмами с точки зрения инженерной механики — это механизмы, благодаря которым, происходит открывание (перемещение) двери. Ввиду этого, раздвижные полотна различаются друг от друга по видовому методу систем перемещения.

Ролики для раздвижных дверей

Итак:

• Система условно-открытого вида раздвижных дверей — это направляющая панель, которую, в основном изготавливают из сплавов стали. Крепление осуществляется установкой на стену дюбелями или жидкими гвоздями, и не нуждается в установке дополнительных деталей поверх нее. В данном типе рельс фиксаторами точечно фиксируется на стену или потолок.
• Система условно-закрытого вида дверей зачастую производится из сплавов алюминия, с последующим прикрытием украшающими панелями, для вписывания в любой проект дизайнера.
• Иногда, системы условно-закрытого типа модифицируют, с целью упрощения открытия и придания дополнительной функциональности и эстетичности. Одним из примеров данной модификации выступает то, что перемещение полотна осуществляется по внутренней поверхности профиля, при этом достигается скрытие всех недостатков с внешней стороны.

Приступаем к установке

Начинаем монтаж с проема. Нужно замерить высоту по трем местам: левый и правый край, по центру, ширину также замеряем по трем точкам – верх, центр и низ. Если у вас есть пожелание декоративно обрамить проем, необходимо замерить минимум и максимум толщины стен, замеры производятся и по углам тоже, не только по сторонам.

Инструкция:

Демонтаж старого дверного полотна

Первым делом надо избавиться от старой двери. Снимаем мы не только ее саму, но и все, что нам помешает при работе: петли, наличники и, конечно, дверную коробку. Здесь такой момент: если коробка не будет мешать установке нового входа, ее можно оставить, но так получается крайне редко, поэтому лучше сразу избавиться от ненужной детали.

Фот с сайта legkovmeste.ru

Выравнивание стен

Тщательно обрабатываем края, к которым была прикреплена коробка, скорее всего выглядят они неопрятно после монтажа. Наша задача – привести их в порядок и сделать идеально ровными, для этого настоятельно рекомендуем воспользоваться уровнем. Проем должен иметь совершенно четкие размеры и края. Нигде не должно быть лишнего кирпича или торчащего гипсокартона.

Нижняя поверхность проема и пол должны быть друг другу параллельны и абсолютно горизонтальны, погрешность может составлять максимум 5 мм. Отвесом нужно проверить боковые части, и они также могут иметь отклонение не более 5 мм. В идеале стены должны быть ровными, тогда двери будут прилегать плотно.

Фото с сайта stroyday.ru

Установка коробки

Приступаем непосредственно к установке коробки. Выравнивать будем с помощью клинышков, а чтобы отрегулировать пол, эти клинья нужно перемещать или утапливать. Таким образом, относительно пола и стен вы подравняете положение дверного проема

Убедившись, что все стоит ровно, закрепляем шурупами конструкцию – работайте шуруповёртом очень осторожно, малейший сдвиг в сторону может повредить поверхность

Закрепляем верхние направляющие

Когда будет готова дверная коробка, к ней нужно приставить вплотную саму дверь и пометить где она находится по верхнему краю. Далее то же самое делаем только теперь вставляем дверь в проем. Это необходимое действие, ведь пол может быть не идеально ровным – так вы проверяете горизонталь и если все правильно, отмеряйте 70 мм вверх от линии. Это место где мы будет устанавливать рельс, фиксируем тут деревянный брус саморезами.

Фото с сайта www.youtube.com

В нижней поверхности бруса крепим рельс, сначала не слишком плотно. Проверяем ровно ли он установлен и достаточно ли пространства между дверью и стеной, затем закрепляем окончательно.

Собираем каретки и устанавливаем ограничители

Этот этап довольно прост – нужно установить каретки с роликами. Главное учесть, что кончики должны немного выступать за границы отверстий. Каждую вставляем в приготовленный паз рельса и проверяем насколько свободно происходит движение. По краям необходимо установить ограничители так, чтобы амортизаторы из резины были направлены внутрь.

Нижний паз

От края створки отступаем 15 мм и просверливаем 2 отверстия, диаметр которых 7 мм, а глубина – 20 мм. Между этими углублениями делаем паз, он будет нужен для нижней направляющей.

Фото с сайта strport.ru

Паз должен быть 18 мм вглубь и на 2-3 мм шире нижней направляющей. Самостоятельно сделать ровное отверстие сложно, поэтому как раз на этом этапе вам пригодится электродрель.

Крепление

К кареткам крепить нужно аккуратно и точно посередине, отступая не меньше двух мм от боков створки

Так же важно учитывать, что круглые вырезы на скобах отвернуты в сторону стены

Устанавливаем полотно

Приставляем дверь к рельсу и соединяем правую каретку с дырочкой на скобе на этой же стороне. Кончик болта вставляем в отверстие крепежа для гайки регулировки. Скобы скрепляем на болтах.
Теперь устанавливаем нижнюю часть, это сделать несложно – нужно только немножко приподнять саму дверь и вставить в углубление.

Нижнюю направляющую саморезами прикручиваем к полу, теперь она закреплена, перепроверьте, ровно ли все установлено и нет ли зазора между дверью и полом. Если ошибки есть – затяните саморезы сильнее.

Итак, раздвижная дверь установлена, для закрепления информации мы советуем просмотреть видео, как установить раздвижные двери своими руками.

Когда работа сделана. можно заняться декором, двери такого типа сами по себе украшают пространство, а если дополнительно добавить определенной стилистики, они станут ярким и стильным пятном.

Установка подвижного механизма

Для того чтобы установить раздвижную дверь своими руками, вам нужно приобрести набор роликов, подходящих вам по размеру, и направляющую (рельсы), её по длине лучше взять с запасом, ну, на всякий случай, и подогнать потом под нужный размер.

Конечно же, можно сделать направляющую своими руками, причём из любого материала, но это делать очень неудобно и сложно, к тому же, качество механизма тогда может стать хуже, Вы же хотите, чтобы Ваша раздвижная дверь прослужила долго, и ей при этом было бы удобно пользоваться? Тогда лучше будет купить готовую направляющую. К тому же ролики в любом случае придётся покупать в магазине, а направляющая стоит не очень дорого, и плюс к этому, если вы пользовались вышеописанными советами, вам ещё и на дверном полотне удалось сэкономить, так что смело покупайте направляющую!

Но кроме установки направляющей (рельса) и роликов на верхнем торце дверного полотна, вам нужно будет позаботиться и о нижнем торце, ведь он должен фиксировать это полотно. Каким образом это можно сделать?

Способ первый:

•    Возьмите дополнительный деревянный брусок, длина которого должна быть равна длине верхней направляющей (рельса), а ширина должна быть чуть больше, чем ширина дверного полотна. По центру этого бруска создайте паз и установите его под верхней направляющей, закрепите саморезами, таким образом, у вас получилась нижняя направляющая, которая не позволит «уехать» дверному полотну в сторону.

Способ второй:

•    Этот способ тоже делается за счёт паза, но без использования бруска. Так как паз делается прямо в нижнем торце дверного полотна, а в полу с обеих сторон, где должно быть дверное полотно, устанавливаются специальные фиксаторы (флажки).

Мне кажется, что лучше всего пользоваться первым способом, так как с помощью бруска дверное полотно фиксируется надёжнее, и таким образом, вам не удастся испортить дверное полотно, главное помните, что и в первом, и во втором случае, пазы должны быть подходящего размера для того, чтобы фиксатор не тормозил дверь. Второй же способ выгоднее для тех людей, которые не хотят всё время спотыкаться об закреплённый брусок. Так, например, создатель модели, показанной на фотографиях, пользовался как раз вторым способом. Он объясняет это удобством паза в дверном полотне, ведь через него можно провести широкий телевизионный кабель.

Пошаговый мастер класс
