Как установить сплит-систему самостоятельно

Возможности настройки и управления

Рассматриваемые системы являются эффективными средствами климатического регулирования. Устройство сплит системы предусматривает возможность настройки с помощью дистанционного пульта управления. При этом владельцу сплит системы предоставляются следующие возможности:

• Использование режима TURBO для тех случаев, когда требуется осуществить быстрое изменение климатических условий.
• Таймер, с помощью которого можно производить отсроченное включение или выключение устройства. С его помощью также можно задавать программу действий.

Пульт управленияИсточник prom.st

• При необходимости можно откорректировать ранее установленное значение времени включения или температуры, которой необходимо достичь.
• Допускается установка блокировки пульта. Это может понадобиться в тех случаях. Когда в доме есть маленькие дети или домашние животные. Блокировка предотвратит возможность случайного включения или выключения системы.
• Доступно управление створками горизонтальных жалюзи. Устройство сплит системы позволяет таким образом изменить их положение, позволяя перенаправить поток воздуха из системы в нужном направлении.
• Допускается возможность включения режима очистки внутреннего блока.
• Можно корректировать скорость вращения вентилятора.
• Доступно включение или выключение тихого режима работы устройства.

Видео описание

В этом видео описано, как пользоваться пультом управления сплит-систем:

Также можно включать или отключать LED-дисплей, SLEEP-режим, при необходимости выполнять сброс всех настроек к начальному состоянию. Последняя возможность полезна в тех случаях, когда сделаны неверные настройки.

Особенности монтажа и эксплуатации

Установка сплит системы требует профессиональных навыков для работы. При этом необходимо установить внутренний и наружный блоки, а также проделать отверстие в стене для прокладки трубы, по которой должен будет передаваться фреон. При проведении установки необходимо хорошо разбираться в том, что такое сплит система в кондиционерах и как она работает.

Видео описание

Описание процесса монтажа:

Эту работу владелец может сделать самостоятельно. Однако специалист сделает более красиво и надёжно. Важным этапом установки является заправка устройства фреоном. Рекомендуется, чтобы эту операцию выполнял мастер.

Важно правильно выбрать место для установки внутренней части системы. Нужно учесть то, как в помещение будет подаваться воздух, и как он будет циркулировать в комнате

Неверное место для установки и неправильный монтаж могут существенно снизить эффективность работы. Нужно, чтобы на это устройство не попадали прямые лучи солнца.

При работе наружного блока образуется конденсат. Необходимо позаботиться об его отводе во время монтажа, установив для этого специальную трубку.

При эксплуатации необходимо регулярно чистить воздушные фильтры. Это необходимо делать не реже, чем один раз в шесть месяцев.

При включении нужно закрывать окна и двери. Это позволит сберечь ресурс сплит системы.


Видео описание

Посмотрев это видео, можно понять, как правильно выбрать подходящую сплит систему:

Коротко о главном

Сплит-система – это разновидность кондиционера, разделённая на два блока – внутренний и наружный. Это делается для повышения комфорта использования, ведь наиболее шумная часть устройства расположена на улице.

Сплит система позволяет создать дома комфортные климатические условия. При необходимости можно охладить воздух или подогреть помещение.

Удобная система управления даёт возможность установить подходящий режим работы на конкретный период времени.

При необходимости можно воспользоваться режимом циркуляции воздуха. В этом случае воздух в комнате будет распределяться равномерно, создавая ощущение комфорта. Сплит система также позволяет понижать влажность воздуха.


Кронштейны для крепления наружного блока кондиционера

Для крепления внешнего блока к стене потребуются специальные

кронштейны. Кронштейны следует подбирать с учетом веса внешнего блока и расстояния между отверстиями на лапках для крепления этого блока к кронштейнам.

Обычно кронштейны кондиционера предназначены для крепления нескольких типоразмеров блоков. С этой целью на окончании кронштейна имеется круглое отверстие, а ближе к основанию, которое крепится на стену, находится продольная щель. Для установки кондиционера необходимо два кронштейна. Иногда кронштейны представляют собой единую конструкция, соединенную перемычками.

Начинаем установку

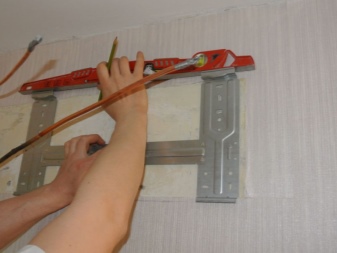

Сперва рекомендуется набросать проект по расположению сплит-системы. Так, к примеру, нужно определиться с расположением     внутреннего и наружного блоков. Как известно, сплит-система состоит из двух основных составляющих – внутренняя часть (испаритель), а также наружная (он же конденсатор). При этом необходимо учитывать и то, что между ними должна быть в дальнейшем проложена трасса (медные трубочки). Изучите документацию вашего кондиционера, в ней должны быть описаны все характеристики, включая наибольшую возможную длину такой магистрали. Кроме того, здесь же указываются и допустимо возможные величины расхождения между блоками по их высоте. Позаботьтесь и о выборе метода прокладки медных трубок. Так, к примеру, они могут быть встроены в стену, но для этого понадобится её штрабовка. Кроме того, они могут быть заключены в пластиковый короб, что исключит необходимость в штрабовке.

Если вы надумали самостоятельно установить сплит систему, тогда начать нужно с монтажа внешней части. Конденсатор размещают обычно с наружной стороны стены. Чаще всего под окном или рядом с ним. Если вы проживаете на нижнем этаже, то проблем с монтажом конденсатора не должно возникнуть. Если же место вашего жительства находится выше, а балконная зона не застеклена, то наружная часть сплит системы может быть смонтирована на нём. В противном случае придётся обращаться за помощью к монтажникам-высотникам.

Крепится конденсатор к стене с помощью кронштейнов, которые, в свою очередь, должны быть закреплены болтами анкерного типа

Постоянно помните и о том, что очень важно расположить внешний блок ровно. Кроме того, позаботьтесь о максимально надёжном его креплении, поскольку он будет ещё многие годы находиться под открытым небом и, как следствие, под воздействием самых неблагоприятных условий окружающей среды.
Далее установка сплит системы предполагает установку внутренней составляющей – монтируем испаритель

Эта задача несколько значительно предыдущей. Итак, для этого понадобится уровень и, с использованием надёжных дюбелей, монтируем в поверхность стены в желаемом месте расположения планку крепления. Последняя практически всегда состоит в комплекте поставки сплит системы.

Основные правила установки

Вешать наружный блок охлаждающей системы нужно правильно, поэтому потребуется соблюдать инструкцию. Существуют устройства, которые можно крепить к потолку, однако с некоторыми это делать запрещено. К радиатору охлаждения должен поступать открытый воздух, поэтому размещать устройство нужно на улице или, к примеру, на застекленном балконе, где открывается окно. В закрытом помещении оно просто перегреется, что приведет к поломке.

Кондиционер нужно будет заправить хладагентом. Установить устройство требуется таким образом, чтобы в дальнейшем у мастера не возникло проблем с доступом к клапанам, размещенным сбоку, чаще всего на левой стороне. Это же касается и помпы.

Максимальный показатель шума не должен превышать 32 дБ, этот момент обязательно требуется проверить. Конденсат не должен стекать по стенам, попадать на козырек или прохожих

Нужно обращать внимание и на такой показатель, как крепость стен. Блок весит довольно много, поэтому его нельзя закреплять на утеплительном слое, облицовке или поверхности на основе газобетона

Крепежные элементы должны быть надежно зафиксированы.

Чтобы компрессор не перегревался, блок нужно повесить на расстоянии более 10 сантиметров от стены, не больше, иначе на заднюю скрытую стенку устройства будут попадать прямые солнечные лучи, что крайне нежелательно.

Обдуванию не должно ничего мешать. Длина трубопровода между блоками должна соответствовать показателям, заданным производителем. Желательно обеспечить и защиту от проникновения влаги.

Соблюдение при монтаже всех существующих правил позволит функционировать устройству продолжительное время без сбоев.

Также потребуется подумать и о наборе инструментов, без которых установка внешнего блока будет невозможной. Чтобы монтаж был выполнен профессионально, мастеру потребуется специальный ключ.

Второй этап установки сплит системы

Правильно установить внутренний блок очень важно, поскольку от этого напрямую зависит качество работы всей системы. Самый оптимальный вариант – закрепить устройство на стене саморезами, если стены отделаны гипроком, то обязательно следует вставить в него пластиковые проставки, поскольку такой материал, является достаточно рыхлым и от вибрации саморезы быстро расшатаются

Если стена сделана из кирпича, то в просверленные для саморезов отверстия вставляются деревянные или пластмассовые «чепики», а потом саморезами крепится пластина для блока. Обязательно следует проверить с помощью строительного уровня ровность крепления пластины.

Следующим этапом необходимо с помощью перфоратора просверлить в стене сквозное отверстие, для хладопроводной трубки. Обязательно следует обеспечить уклон не меньше 15 градусов. Он должен быть наружу, а не внутрь.

Далее необходимо подсоединить медные трубки к внутреннему устройству кондиционера, а также дренажную трубку к специальному шлангу на устройстве. Теперь к оборудованию, находящемуся внутри помещения, можно подвести электрический кабель. Для сплит систем, хладопроизводительность которых составляет не более 4кВТ, следует использовать кабель, сечение которого не меньше 1,5мм (5-ти жильный).

Распространенные ошибки

Наиболее часто при установке сплит-системы своими руками пользователи допускают следующие ошибки:

• размещают внешний блок на закрытом балконе;
• резкие изгибы магистральных трубок;
• укладывают дренажную трубку без уклона или с петлями и горками;
• концы магистральных трубок развальцованы неаккуратно;
• соединительные гайки магистралей затянуты слабо.

Размещать внешний блок сплит-системы в замкнутом помещении совершенно бесполезно. Наружный блок нагреет лоджию до предельной температуры, на которую кондиционер способен. После этого внутри квартиры прохлады так и не будет.

Резкие изгибы магистрали увеличивают нагрузку на компрессор. Кондиционер сильнее шумит и срок его службы снижается. При этом также снизится эффективность всей системы и кондиционер перестает выполнять свою работу.

Если дренажная магистраль уложена неаккуратно, вода не будет свободно стекать на улицу. Вместо этого она станет скапливаться в поддоне внутреннего блока и постепенно начнет просачиваться прямо в квартиру.

Если вальцовка выполнена неаккуратно или гайки затянуты недостаточно плотно, хладагент будет постепенно испаряться. Кондиционер постепенно перестанет производить холод и потребуется его дозаправка фреоном. Если не исправить брак в соединениях, сплит-систему придется постоянно заправлять хладагентом.

Далее смотрите видео с советами по установке сплит-системы самостоятельно.

Вакуумирование

Вакуумирование необходимо для того, чтобы из проложенной трассы удалить остатки влажного воздуха. Если этого не сделать, хладагент (фреон) окажется разбавлен, что снизит его теплоемкость. Влага при работе системы может замерзнуть, в итоге дорогая система выйдет из строя.

Для выполнения этой операции потребуются манометрический коллектор, ключи-шестигранники, специальный насос для создания вакуума. Последовательность действий такова:

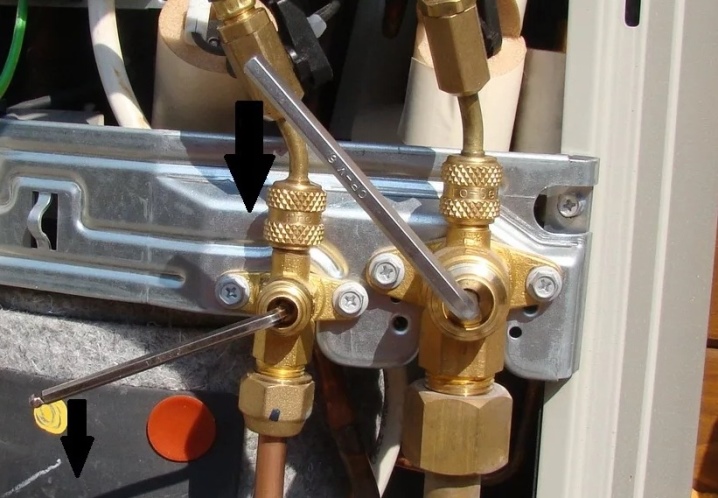

1. к сервисному порту наружного блока специальным шлангом подключаем манометрический коллектор;
2. другим шлангом через агрегат коллектора подключаем вакуумный насос;
3. не открывая порты, включаем насос;
4. открываем на манометрическом коллекторе кран под манометром.

Только так воздух из магистрали начнет откачиваться.

Стрелка манометра будет постепенно опускаться, показывая степень откачки воздуха. Даже после того, как стрелка остановилась, выключать насос не стоит. Дайте насосу поработать примерно 30 минут. Это позволит остаткам влаги испариться и они будут удалены насосом.

Перед тем как выключить насос, не забудьте перекрыть кран на манометрическом коллекторе. Но пока не отсоединяйте насос. На протяжении 20 минут наблюдайте за стрелкой индикатора. Если показания не меняются, можно считать, что магистраль герметична.

Не выключайте насос. Ключом-шестигранником открывайте нижний (газовый) порт на наружном блоке. После того как стихнет шум в магистрали, как можно быстрее открутите шланг насоса.

Обычно в наружном блоке только что купленной системы есть некоторый запас фреона. Его достаточно для заполнения короткой (длиной до 4-5 метров) магистрали. Плавно откройте шестигранником верхний (жидкостный) порт, и фреон заполнит магистраль.

Если сплит-система уже чинилась или магистраль длиннее 4 м, требуется дополнительная заправка.

• Подключите емкость с фреоном к манометрическому коллектору. Плавно откройте на блоке кондиционера верхний порт.
• Откройте клапан на коллекторном модуле. Дождитесь, пока манометр покажет, что магистраль заполнена до давления, которое изготовитель рекомендует в инструкции.
• Закройте клапан на коллекторе.
• Быстро отсоедините шланг коллектора от сервисного ниппеля.

При отсоединении шланга из ниппеля вырвется немного фреона, который на воздухе станет обжигающе холодным. Все работы проводите только в нитяных перчатках.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Виды применяемого монтажа

Применяют типовой и нестандартный способы. Выбор зависит от специфики помещения: конфигурации, количества людей, проживающих или работающих на объекте, использования определенной системы отопления.

Стандартная установка не требует выезда замерщика, она производится, когда монтаж выполняют без проведения подготовительных работ. В сложных ситуациях мастер приезжает на объект дважды, чтобы учесть все важные детали.

Обычный монтаж требует 2-4 часа работы. Специалисты прокладывают коммуникации длиной до 5 метров, выполняют дренаж до 3 метров. Внутренние элементы проводки закрывают декоративным коробом.

Установка блоков сплит-системы осуществляется на одной или смежных стенах. Под сливной дренаж выполняют бурением отверстие в стене.

При невозможности провести типовые работы, прибегают к нестандартному монтажу с соблюдением технологических условий. При сложностях крепления внешнего блока могут потребоваться услуги промальпа, которые мы также оказываем.

В стандартную установку включены следующие работы:

• Установка внутреннего блока в помещении на расстоянии от потолка – минимум 10 см;
• Монтаж внешнего блока под окном, на балконе (без услуг альпиниста), при условии, что фасад представляет собой бетонную или кирпичную стену. При установке на вентилируемый фасад или внешнюю стену с утеплением уточните цену в прайс-листе на дополнительные работы;
• Выполнение сквозного отверстия для коммуникаций;
• Прокладка силового кабеля и трубки дренажа (длиной до 5 метров) между фреоновыми трубопроводами;
• Монтаж короба под трубопровод (60х60 до 1 метра длиной), под силовой кабель (16х16 до 2 метров);
• Выполнение герметизации монтажной пеной;
• Пуско-наладочные работы.

Материалы, входящие в стандартную установку:

• Силовой кабель (до 5 м);
• Дренажная трубка (до 5 м);
• Короб под трубопровод (60х60 до 1 метра длиной);
• Короб под силовой кабель (16х16 до 2 метров);
• Монтажная пена;

Монтируют технику за один раз, в среднем процедура занимает 3 часа. Наши мастера работают профессионально и аккуратно, предоставляют гарантию. Также может быть проведена установка в два этапа.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

• Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
• Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
• Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
• Труборез, с помощью которого осуществляется резка медных труб;
• Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Материалы

Список материалов для установки сплита своими руками больше и включает в себя следующие  объекты:

1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
3. Дренажная трубка – спиралеобразный пластиковый шланг;
4. Утеплитель для труб из каучука;
5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Необходимые инструменты

Чтобы установка сплит системы прошла без задержек, а по прошествии нескольких дней оборудование не вышло из строя, необходимо использовать при работе качественные инструменты. Для установки понадобятся:

— перфоратор с комплектом долот – предстоит проделать отверстия в стене диаметром до 10 сантиметров.

— арматуроискатель (в случае если стена из армированного бетона) – если перфоратор попадет в арматуру, то отверстие придется пробивать заново.

— труборез – резать трубки нужно только им. Если резать трубки для хладагента простой ножовкой, то по краям обязательно останутся частицы металлической стружки, которая приведет к неисправности компрессора.

— набор для развальцовки трубок – если пытаться загибать края трубки подручными инструментами, то не получится достичь полной симметричности.

— шабровка – инструмент, который применяется для зачистки концов трубок. Напильник для этих целей не годятся из-за опасности попадания мелких частиц внутрь компрессора.

— ручной насос (велосипедный) – он пригодится для проверки системы на герметичность.

— вакуумный насос – применяется для создания вакуума системы перед ее заполнением. Многие специалисты советуют просто сделать промывку хладагентом, но она не убирает остатки влаги, и в результате может повредиться компрессор, аналогично ситуации с металлической стружкой.

— индикатор фазы и тестер – эти приборы будут полезны при замене электропроводки.

— манометр.

— трубопровод.

Выбор места размещения

Строительство современных зданий изначально предполагает установку систем кондиционирования помещений еще на стадии проекта. На фасаде размещаются специальные короба, и уже в эту корзину будет помещаться устройство. Наличие коробов помогает уменьшить вероятность плохого крепления внешних блоков, а также они уместно вписываются во внешний облик здания, не нанося ему вреда.

В случае когда короба отсутствуют, нужно принимать во внимание некоторые аспекты. Блок размещается на стене квартиры, в которой расположен кондиционер

Следует уточнить у специалистов, возможно ли провести монтаж на фасаде, так как властями может быть издан запрет по ряду причин.

Независимо от того, какой этаж предполагается, чаще всего блок располагают под окном, немного ниже уровня подоконника, или же сбоку от него. Это не только удобно, но и позволяет без труда обслуживать устройство.

Еще одним интересным вариантом является размещение устройства в подвале. Это актуально в том случае, когда размеры трассы увеличены и существует перепад высот. При наличии в подвальном помещении отопления система кондиционирования поможет не только охлаждать пространство, но и согревать его в холода. Основным условием является хорошая циркуляция воздуха, которая поможет избежать перегрева теплообменника.

Установка кондиционера своими руками: секреты профессионалов

Схема установки оконных кондиционеров предусматривает возможность монтажа в зимний период. Вот только придется довольствоваться не слишком комфортными условиями. В магистраль не должна попасть вода или снег. Ставить и закачивать хладагент лучше при плюсовой температуре за окном (при минусовых температурах сальник зачастую выходит из строя, поскольку он резиновый).

При монтаже кондиционера крайне важно соблюдать технику безопасности

Для установки кондиционеров вовсе не обязательно вакуумировать систему. Гайка к медной трубке привинчивается не до конца, затем приоткрывается клапан управления, находящийся у толстой трубки. Под давлением воздух вытеснится фреоном, и необходимо будет быстро затянуть гайку.

Данный способ неправильный, поскольку качество и герметизацию системы проверить невозможно. Установка промышленных кондиционеров по этой технологии не проводится.

Ниже представлена подробная видео инструкция, где продемонстрированы основные этапы монтажа климатических систем своими руками.

Как работает кондиционер?

Монтаж системы кондиционирования воздуха – нелегкое дело. Для того, чтобы все правильно подключить, необходимо знать как это все функционирует:

— сквозь фильеру (сопло в виде узкого отверстия) в камеру испарителя под давлением заливается быстро закипающая жидкость, применяемая для охлаждения воздуха – это хладагент. В камере жидкость расширяется, закипает, испаряется и тем самым потребляет большое количество теплого воздуха.

— на нагревателе испарителя в процессе работы оседает водяной конденсат. Он стекает в специальный резервуар, из которого по дренажной трубке выходит наружу (на улицу).

— компрессор, как вакуумный насос, постоянно выкачивает пары хладагента из камеры испарителя. От высокого давления температура хладагента повышается до такой степени, что он переходит в сверхкритическое состояние похожее на очень плотный туман.

— потом хладагент переходит в камеру конденсации, в которой есть нагреватель, обдуваемый вентилятором. Под холодным воздухом температура хладагента снова меняется критически, на этот раз он охлаждается и превращается в жидкость.

— жидкий хладагент через сопло снова поступает в испаритель и цикл постоянно повторяется.
